一、前言

無線透?jìng)魇忻嫔陷^為常見的是基于藍牙、esp的多種透?jìng)髂K，今天介紹的則是用NRF24L01芯片構成的電路。（nRF24L01是由NORDIC生產的工作在2.4GHz~2.5GHz的ISM 頻段的單片無線收發器芯片）

整個模塊的使用更加專業，傳輸?shù)木嚯x也更加遠，工業級的水準要求，更是保證了數據傳輸?shù)姆€(wěn)定和信息的抗干擾能力。

二、硬件要求

GT-24模塊是一款2.4GHz，100mW，高速（最高空中速率可達到2Mbps），高穩定性，工業級的無線收發一體數傳模塊。模塊自帶高性能PCB 天線，精確阻抗匹配。

此外還內置RFX2401功放芯片，內建LNA，接收靈敏度提高10dBm，工作2.4GHz~2.5GHz的ISM頻段。該模塊發射功率足，頻譜特性好，諧波小，頻道串?dāng)_小，體積超小，全部村田原裝料，工業級標準的典范。

OLED屬于一種電流型的有機發光器件，這里作為試驗顯示作用。因?yàn)槠滹@示的特殊性，對于arduino更多的是U8g2庫文件的編寫以及調用。

三、參數基礎

GT-24
射頻方案 nRF24L01P
模塊尺寸 30.3×14.5mm
工作頻段 2.4GHz ~ 2.525GHz
生產工藝無鉛環保工藝
接口方式 181.27mm/242.54mm
供電電壓 2.0-3.6VDC
通信電平 0.7VCC 3.3V
實測距離 1000m
發射功率 4 級可調 最大20dBm
空中速率 250k ~ 2Mbps
關斷電流約 30uA
發射電流約 90mA
接收電流約20mA
天線形式 PCB 天線/ipex 座子天線
通信接口 SPI
發射長度單個數據包 132 字節
接收長度單個數據包 1~32 字節
RSSI支持不支持
接收靈敏度 -94dBm@250kbp
工作溫度 -40 ~ +85℃
工作濕度 10% ~ 90%
儲存溫度 -40 ~ +125℃

oled顯示屏
大?。?0.96寸
分辨率：12864
寬電壓：3.3-5v
體積：27mm27mm*2mm
溫度范圍：－30℃-70℃
使用壽命：≥16000小時
支持協議：iic

四、原理剖析

主芯片nRF24L01內置基帶協議引擎 (增強型ShockBurst)，設計用于超低功耗無線應用。MCU(微控制器)和利用nRF24L01設計無線電系統只需極少的外部無源元件。nRF24L01通過串行外設接口(SPI)進行配置和操作。)通過該接口，寄存器映射是可用的。寄存器映射包含nRF24L01中的所有配置寄存器并且在芯片的所有操作模式下都是可訪問的。

模塊為 nRF24L01P+PA+LNA，其驅動方式完全等同于 nRF24L01P，可以完全遵照 nRF24L01P 芯片手冊進行操作。
①CE 引腳和LNA 使能引腳相連接，當 CE=1 時，LNA 被打開，當 CE=0 時，LNA 被關閉。此操作個 nRF24L01 的收發模式是完全吻合的，完全不用去管LNA。
②CE 可以長期接高電平，但是模塊寫寄存器時必須首先設置為 POWER DOWN 掉電模式，建議連接 CE 到單片機 IO 口。IRQ 可不接，可采用 SPI 查詢方式來獲取中斷狀態。但是建議使用單片機外部中斷。
③模塊的 CE 引腳時序操作可采用 nRF24L01 的手冊要求，高電平時間大于 10us 就行。

oled使用相關的U8g2庫，選擇合適的分辨率和尺寸，進行顯示字符。

五、透?jìng)魉悸?/h2>
通過兩塊同樣的模塊進行收發，由開發板進行編碼程序和解碼程序，期間注意幾個要點：
①發射、接收，都需要在視野開闊和盡量少干擾、甚至無干擾的環境狀態下，這樣信號才能傳輸?shù)母€(wěn)定、完整和遠。
②通道一致，編解碼的時候，需要注意的是發射和接收地址區分開，但是所使用的通道必須一致，頻段一致，才能正常收發。

六、程序概要

下面展示本次所需要的程序代碼，首先是tx，發送使用：

#include  < U8glib.h >
#include < SPI.h >
#include < Mirf.h >
#include < nRF24L01.h >
#include < MirfHardwareSpiDriver.h >
U8GLIB_SSD1306_128X64 u8g(U8G_I2C_OPT_NONE);//引用庫文件，128?64就是對oled的分辨率進行設置
char str1[]="youxindianzi";
char str2[]="Send of number:";
uint8_t convert[6]={0}; //定義所占用的字節數
uint8_t all,one;

uint32_t oled_liang(uint8_t a,uint8_t b)
{
  uint32_t m=1;
  while(b--)m*=a;
  return m;          //遞歸函數調用
}
void show_liang(uint8_t* Tx_str,uint8_t lon,uint8_t rw)
{
  uint8_t c,type;
  uint8_t EN=0;
  for(c=0;c< rw;c++)
  {
    type=(lon/oled_liang(10,rw-c-1))%10;

    *Tx_str =  type+0x30;
    Tx_str++;
  }
}             //把16進制數組轉換為字符
void u8g_transfer(void) {
  u8g.setFont(u8g_font_6x10);
  u8g.setFontRefHeightExtendedText();
  u8g.setDefaultForegroundColor();
  u8g.setFontPosTop();
}                           //調用庫函數指令
void setup()
{
 u8g_transfer();//初始化字體，屏幕參數
  u8g.firstPage();
    do {
      u8g.drawStr(30,0,(char *)str1);    //調用行列，屏幕顯示字體
      u8g.drawStr(0,10,(char *)str2);      //調用行列，屏幕顯示字體
   }
    while( u8g.nextPage() );       //循環空格填補

    Mirf.spi = &MirfHardwareSpi;  //調用spi協議
    Mirf.init();                 //初始化
    Mirf.setRADDR((byte *)"ABCDE"); //設置自己的地址（發送端地址），使用5個字符
    Mirf.payload = sizeof(one);      //返回上面的定義變量的字節數
    Mirf.channel = 90;              //設置所用信道
    Mirf.config();
}

void loop()
{
   Mirf.setTADDR((byte *)"ABCDE");           //設置接收端地址
 one = random(255);                      //0-255的隨機數
  Mirf.send((byte *)&one);                //發送指令，發送隨機數value
  while(Mirf.isSending()) delay(1);         //直到發送成功，退出循環

   show_liang(convert,all,3);
   u8g.firstPage();
    do {
      u8g.drawStr(30,0,(char *)str1);        //繼續調用行列，屏幕顯示字體
      u8g.drawStr(0,10,(char *)str2);         //繼續調用行列，屏幕顯示字體
      u8g.drawStr(100,10,convert);           //增加顯示上面定義的字節數
      }
    while( u8g.nextPage() );
    all++;
    delay(1000);
}

然后是rx，接收使用：

#include < U8glib.h >
#include < SPI.h >
#include < Mirf.h >
#include < nRF24L01.h >
#include < MirfHardwareSpiDriver.h >
U8GLIB_SSD1306_128X64 u8g(U8G_I2C_OPT_NONE);
char str1[]="youxindianzi";
char str2[]="accepting of data:";
uint8_t convert[6]={0};  //定義所占用的字節數
uint8_t all,one;


uint32_t oled_liang(uint8_t a,uint8_t b)
{
  uint32_t m=1;
  while(b--)m*=a;
  return m;
}           //遞歸函數調用
void show_liang(uint8_t* Tx_str,uint8_t lon,uint8_t rw)
{
  uint8_t c,type;
  uint8_t EN=0;
  for(c=0;c< rw;c++)
  {
    type=(lon/oled_liang(10,rw-c-1))%10;

    *Tx_str =  type+0x30;
    Tx_str++;
  }
}                  //把16進制數組轉換為字符

void u8g_prepare(void) {
  u8g.setFont(u8g_font_6x10);
  u8g.setFontRefHeightExtendedText();
  u8g.setDefaultForegroundColor();
  u8g.setFontPosTop();
}                               //調用庫函數指令

void setup()
{
  u8g_prepare();//初始化字體，屏幕參數
  u8g.firstPage();
    do {
      u8g.drawStr(30,0,(char *)str1);      //調用行列，屏幕顯示字體
      u8g.drawStr(0,10,(char *)str2);       //調用行列，屏幕顯示字體
   }
    while( u8g.nextPage() );      //循環空格填補

    Mirf.spi = &MirfHardwareSpi;
    Mirf.init();
    Mirf.setRADDR((byte *)"ABCDE"); //設置自己的地址（發送端地址），使用5個字符
    Mirf.payload = sizeof(one);         //返回上面的定義變量的字節數
    Mirf.channel = 90;              //設置所用信道
    Mirf.config();
}

void loop()
{
   if(Mirf.dataReady()) {
    Mirf.getData((byte *) &one);
     show_liang(convert,one,3); //當接收到信息，便從oled顯示輸出接收到的數據
     Serial.begin(9600);

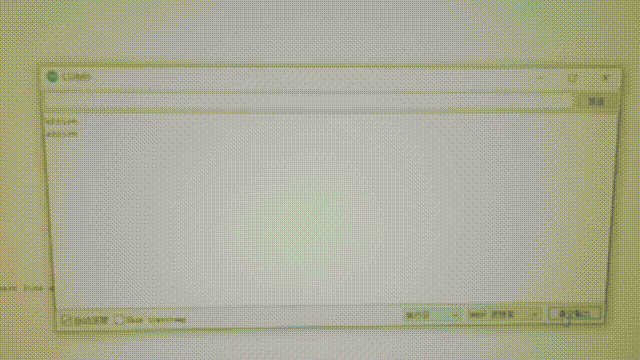

      Serial.println("arrive");//當接收到信息，便從串口顯示arrive，表示響應
    u8g.firstPage();
    do {
          u8g.drawStr(100,10,convert);
       }
    while( u8g.nextPage() );
 }
}

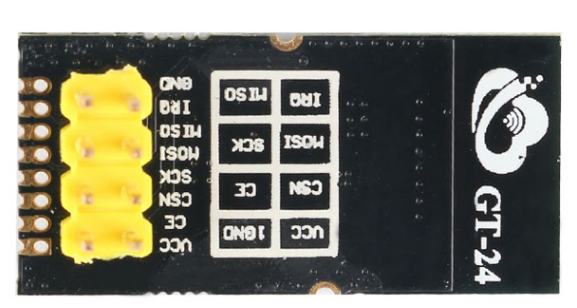

七、arduino使用接線

線路連接：
RF24L01： VCC 3.3V
GND GND
CE D8
IRQ --
CSN D7
SCK D13
MOSI D11
MISO D12

OLED顯示(IIC):  VCC        3.3V
                GND        GND
                SCL        A5
                SDA        A4

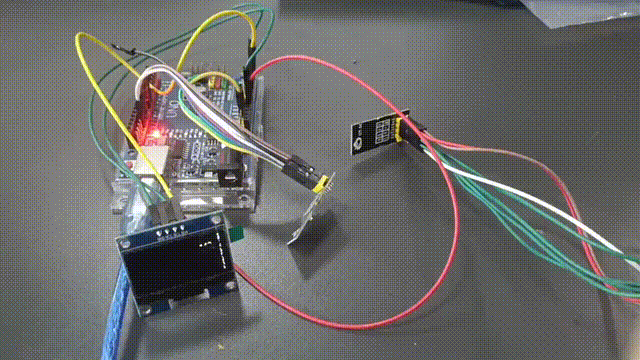

八、成果展示



審核編輯黃宇
