IO模塊修改波特率

修改節點 ID 操作步驟

正確設置波特率與節點ID，是保證IO模塊與控制器穩定通信的關鍵。配置不當易引發設備失聯、數據錯亂等故障。本文將詳細講解波特率與節點ID的規范修改步驟，輕松搞定配置難題。

IO模塊修改波特率

設備斷電

將總線上除被修改模塊以外的其他的 CAN 節點設備斷電或者斷開

連接

使用 CAN 工具將電腦與 IO 模塊連接好，并且能收到心跳報文700+ID。注意：沒有收到報文，檢測是否有120歐電阻，或者切換一下波特率

發送NMT停止命令

發送NMT停止指令發送ID為0，報文內容為02 00 的報文，使IO進入停止?fàn)顟B(tài)

進入LSS配置模式

發送ID為 7E5，報文內容為 04 01 的報文，使IO進入LSS配置模式

修改波特率

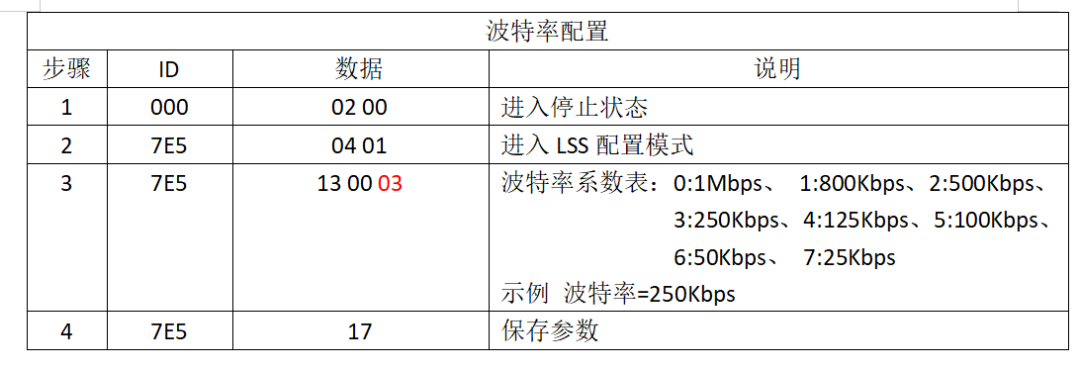

發送ID為 7E5，報文內容為 13 00 03 的報文，將第三個字節(示例為03)配置為其他數字可更改為不同波特率，具體見下表

保存

發送ID為 7E5，報文內容為 17的報文，保存參數，注意需要收到7E4的反饋，否則配置不成功

斷電重啟

重新打開 pcan-view，此時需要選擇新配置的波特率，查看是否配置波特率成功

IO模塊修改id操作

設備斷電

將總線上除被修改模塊以外的其他的 CAN 節點設備斷電或者斷開

連接

使用CAN工具將電腦與IO模塊連接好，并且能收到心跳報文700+ID。注意：沒有收到報文，檢測是否有120歐電阻，或者切換一下波特率

發送NMT停止命令

發送NMT停止指令發送ID為0，報文內容為02 00 的報文，使IO進入停止?fàn)顟B(tài)

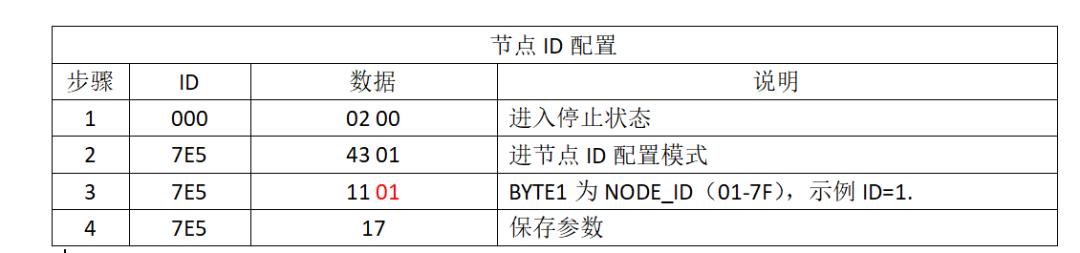

進入節點配置模式

發送ID為 7E5，報文內容為 43 01的報文，使IO進入節點配置模式

修改模塊ID

發送ID為 7E5，報文內容為 11 01的報文，第二個字節(示例為01)表示當前需要修改成的ID，注意需要收到7E4的反饋，否則配置不成功

保存

發送ID為 7E5，報文內容為 17的報文，保存參數，注意需要收到7E4的反饋，否則配置不成功

斷電重啟

重新打開 pcan-view，查看新的ID是否配置成功
