1. 引言

隨著電力電子技術向高頻、高壓、高功率密度的方向迅猛發展，碳化硅（Silicon Carbide, SiC）金屬氧化物半導體場效應晶體管（MOSFET）憑借其卓越的材料特性——如寬禁帶（3.26 eV）、高擊穿場強（約為硅的10倍）和高熱導率——正逐步取代傳統的硅基IGBT和MOSFET，成為新能源汽車、光伏逆變器、軌道交通及智能電網等領域的關鍵核心器件。然而，SiC MOSFET在橋式電路（如半橋、全橋、三相橋等）中的應用并非僅僅是簡單的器件替換。其極快的開關速度（dv/dt和di/dt）引入了新的挑戰，其中最為棘手的問題之一便是由體二極管（Body Diode）反向恢復特性引發的開關電壓應力。

在橋式電路拓?fù)渲?，體二極管不僅作為續流通道，其動態恢復行為直接決定了互補開關管的開通損耗和整個換流回路的電磁干擾（EMI）水平。更為關鍵的是，SiC MOSFET體二極管獨特的“硬恢復”或“瞬態震蕩”（Snappy Recovery）特性，在寄生電感的作用下，會產生極高的電壓尖峰（Voltage Overshoot）。如果該電壓應力得不到有效控制，將直接威脅器件的安全工作區（SOA），甚至導致柵極氧化層擊穿或雪崩失效。

傾佳電子楊茜剖析SiC MOSFET體二極管在橋式電路中的反向恢復機理及其對開關電壓應力的影響，并結合基本半導體（BASiC Semiconductor）的BMF系列模塊數據與子公司青銅劍技術（Bronze Technologies）的先進驅動方案，探討從器件選型到驅動保護的系統級應力緩解策略。

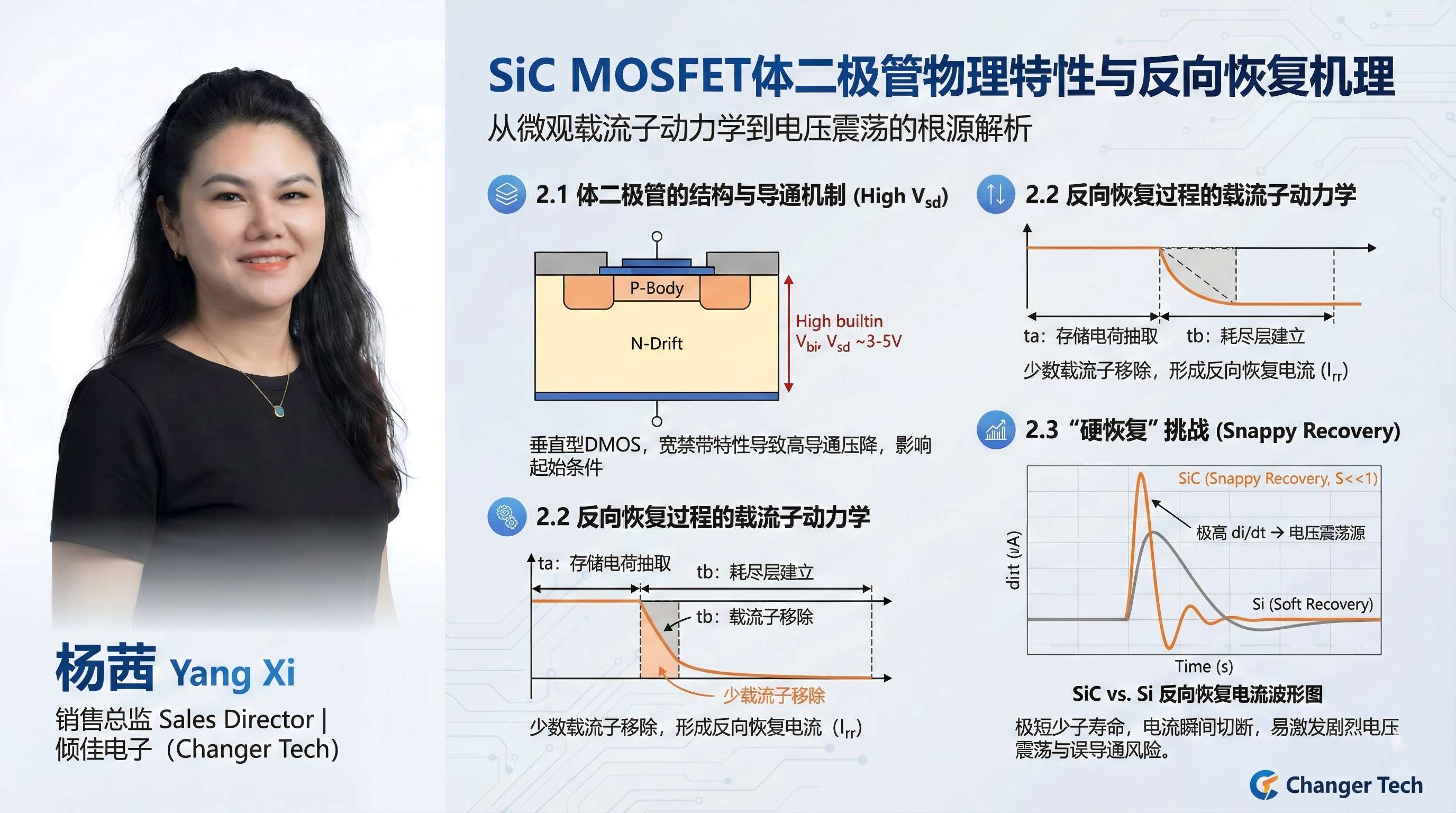

2. 碳化硅MOSFET體二極管的物理特性與反向恢復機理

要理解電壓應力的來源，首先必須深入微觀層面，分析SiC MOSFET體二極管的結構特點及其載流子動力學行為。與硅基器件不同，SiC材料的物理屬性賦予了其體二極管獨特的性能參數。

2.1 體二極管的結構與導通機制

SiC MOSFET通常采用垂直型雙擴散結構（DMOS）或溝槽柵結構（Trench MOS）。其體二極管是由P型基區（Body）和N-漂移區（Drift）構成的內建PiN二極管。在橋式電路的死區時間（Dead Time）內，當MOSFET溝道關閉時，感性負載電流會迫使該體二極管正向?qū)ɡm(xù)流。

由于SiC的寬禁帶特性，其內建電勢（Built-in Potential, Vbi?）較高，導致體二極管的正向?qū)▔航担╒SD?）通常在3V至5V之間 。例如，基本半導體BMF60R12RB3模塊在VGS?=?5V時的二極管正向壓降典型值為5.52V ，而BMF540R12KHA3在同樣條件下為5.11V 。這顯著高于硅基二極管的0.7V-1.5V。雖然較高的VSD?會增加死區時間的導通損耗，但其核心影響在于反向恢復階段的起始條件。

2.2 反向恢復過程的載流子動力學

當橋臂對側的開關管（主動管）開始導通時，體二極管（被動管）兩端的電壓極性發生翻轉，從正向偏置轉變?yōu)榉聪蚱谩４藭r(shí)，存儲在漂移區和基區的少數載流子（空穴）無法立即消失，它們必須通過復合或被電場抽取的方式移除。這一移除過程形成了反向恢復電流（Reverse Recovery Current, Irr?）。

反向恢復過程可分為兩個階段：

存儲電荷抽取階段 (ta?) ：反向電壓施加后，電流以di/dt的速率下降，穿過零點并達到反向峰值電流（Irm?）。此階段漂移區內仍充滿載流子，二極管兩端電壓維持在較低水平。

復合與耗盡層建立階段 (tb?) ：載流子濃度降低到無法維持電流，耗盡層迅速擴展以承受反向電壓。電流從Irm?恢復至零。

2.3 “瞬態震蕩”與硬恢復特性

SiC器件的一個顯著特點是漂移區較薄且摻雜濃度高，加之SiC材料極短的少子壽命，使得反向恢復電荷（Qrr?）遠小于同等級的硅器件。然而，這柄“雙刃劍”的另一面是**硬恢復（Snappy Recovery）**現象。

在硅二極管中，較厚的漂移區和較長的少子壽命使得tb?階段較長，電流下降平緩（Soft Recovery），有助于阻尼振蕩。而在SiC MOSFET體二極管中，一旦載流子耗盡，電流可能以極高的速率（direc?/dt）瞬間切斷 。這種急劇的電流截?cái)?，若發生在寄生電感較大的回路中，將激發出劇烈的電壓振蕩。

當恢復因子（Softness Factor, S=tb?/ta?）遠小于1時，即表現為硬恢復 。此時，高頻振蕩不僅產生過電壓，還可能通過米勒電容耦合至柵極，引發誤導通風險。

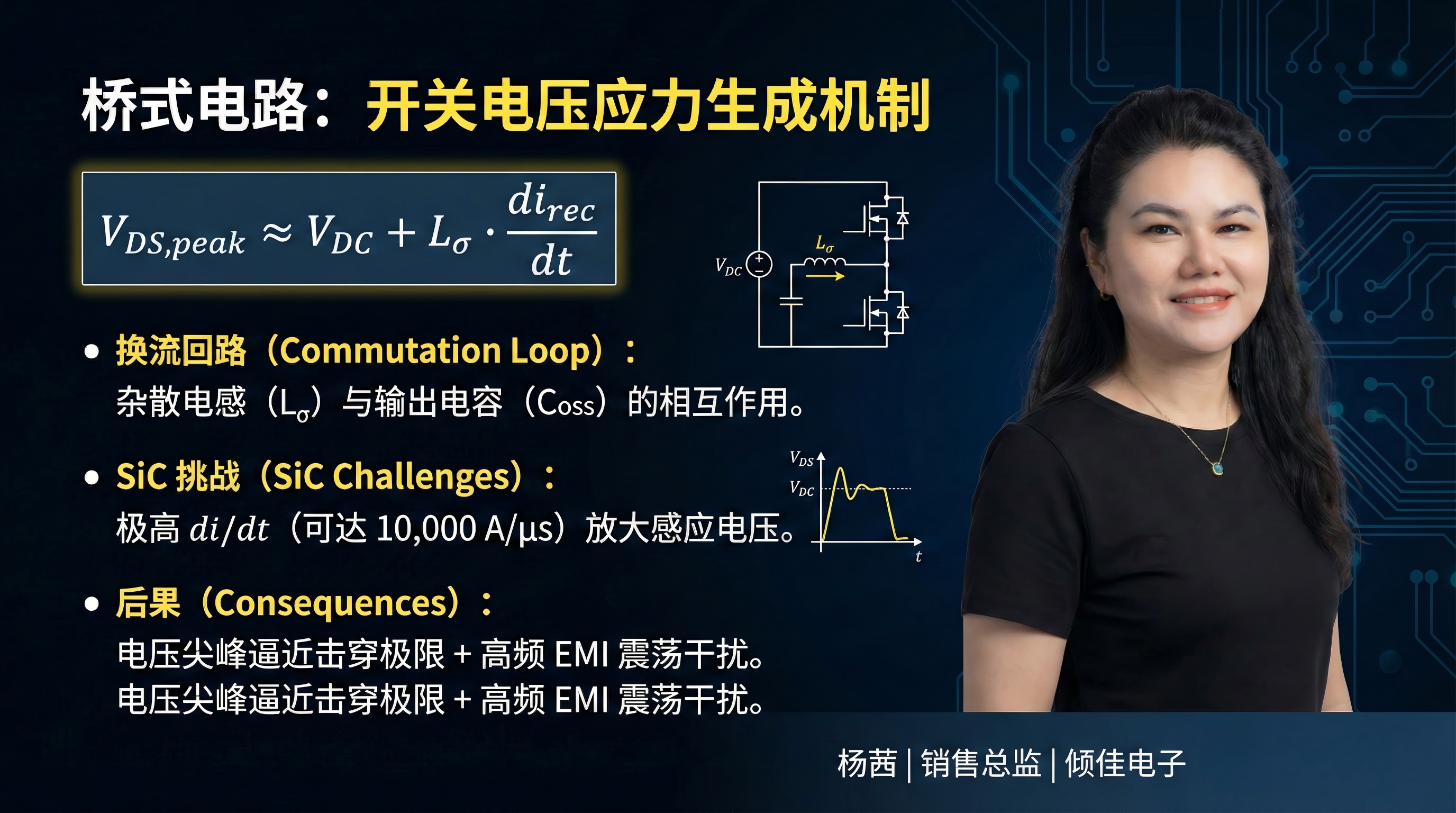

3. 橋式電路中的開關電壓應力生成機制

在半橋或全橋電路中，開關電壓應力主要發生在主動開關管開通、同步整流管（體二極管）關斷的瞬間。這一過程涉及復雜的L-C回路相互作用。

3.1 換流回路與寄生參數模型

典型的換流回路包含直流母線電容、母線排（Busbar）、高側器件、低側器件以及它們之間的連接線。所有這些物理連接都存在寄生電感，統稱為換流回路雜散電感（Stray Inductance, Lσ?）。此外，器件本身也具有輸出電容（Coss?）。

當體二極管處于反向恢復的tb?階段，電流從Irm?迅速回落至零。根據法拉第電磁感應定律，這一巨大的電流變化率（direc?/dt）在雜散電感上感應出反向電動勢，疊加在直流母線電壓（VDC?）之上，施加在正在關斷的體二極管（即MOSFET漏源極）兩端。

3.2 峰值電壓應力及其數學表達

漏源極峰值電壓（VDS,peak?）可近似表示為：

VDS,peak?=VDC?+Lσ??dtdirec??

其中：

VDC? 為直流母線電壓。

Lσ? 為回路總雜散電感。

dtdirec?? 是二極管反向恢復電流下降階段的變化率。

需要特別注意的是，這里的dtdirec??通常遠大于由柵極驅動電阻（Rg?）控制的開通di/dt。對于SiC器件，由于“瞬態震蕩”效應，dtdirec??可高達數千A/μs甚至更高 。

例如，若VDC?=800V，回路雜散電感Lσ?=30nH，且恢復階段的direc?/dt=10,000A/μs（即10 A/ns），則感應電壓尖峰為：

Vspike?=30×10?9×1010=300V

總電壓應力將達到1100V，逼近1200V器件的擊穿電壓極限。這解釋了為何在SiC應用中，微小的電感差異都可能導致致命的過壓失效。

3.3 寄生振蕩與EMI效應

電壓尖峰之后通常伴隨著高頻振蕩。這是由Lσ?與器件輸出電容Coss?構成的LC諧振電路引起的。SiC MOSFET的Coss?雖然較?。ɡ鏐MF160R12RA3在800V時僅為420 pF ），但這也意味著諧振頻率極高（可達數十MHz）。這種高頻振蕩不僅增加了電壓應力，還是嚴重的傳導和輻射EMI源，可能干擾柵極驅動電路的正常工作 。

4. 基本半導體BMF系列SiC MOSFET模塊特性分析

通過分析基本半導體（BASiC Semiconductor）BMF系列模塊的數據手冊，我們可以量化上述理論參數，并觀察電流等級、溫度對反向恢復特性的具體影響。

4.1 反向恢復參數的電流與溫度依賴性

下表匯總了不同電流等級BMF模塊的關鍵反向恢復參數（測試條件通常為VDS?=800V）：

深度洞察：

溫度的劇烈影響：這是一個極為關鍵的發現。從25°C升高到175°C，幾乎所有模塊的Qrr?都增加了3到5倍。例如，BMF540R12KHA3的Qrr?從2.0 μC激增至8.3 μC。這意味著在高溫工況下，存儲在漂移區的電荷量顯著增加，導致反向恢復峰值電流Irm?翻倍（如BMF540從116A增至252A）。

推論：電壓應力設計不能僅基于常溫?cái)?shù)據。系統在高溫滿載運行時，由于Irm?的大幅增加，di/dt產生的電壓尖峰將顯著高于常溫空載或輕載狀態。設計裕量必須覆蓋175°C結溫下的極端工況。

電流容量與Qrr?的非線性關系：隨著電流等級的提升（芯片并聯數量增加），Qrr?并非線性增加。這得益于基本半導體在大電流模塊中對體二極管反向恢復行為的優化。數據手冊明確提到“MOSFET Body Diode Reverse Recovery behaviour optimized” [1, 1]。這種優化可能涉及少子壽命控制技術，旨在抑制大電流下的電荷積聚，從而降低Irm?和隨后的電壓過沖。

極短的trr? ：即便在540A的大電流下，trr?依然保持在50ns左右（高溫下）。極短的恢復時間意味著di/dt極高。如果不加控制，這種“硬”恢復特性是產生破壞性電壓尖峰的根源。

4.2 模塊寄生電感（Lσ?）的設計優化

為了應對高di/dt帶來的電壓應力，降低Lσ?是物理層面的首要措施。

BMF240/360/540系列：在62mm封裝中實現了30 nH的極低雜散電感 。

BMF540R12MZA3：采用了Pcore?2 ED3封裝，其雜散電感設計更為緊湊，盡管具體數值標注為TBD，但其專門針對高可靠性和功率密度優化 。

計算對比：

如果使用傳統封裝（假設Lσ?≈50nH）與基本半導體的低電感封裝（30nH）對比，在同樣的di/dt=5kA/μs下：

傳統封裝電壓尖峰：50nH×5000A/μs=250V

低電感封裝電壓尖峰：30nH×5000A/μs=150V

結論：僅通過封裝優化，電壓應力就降低了40%。這直接轉化為更高的安全裕量或允許更高的直流母線電壓運行。

4.3 柵極電阻與驅動參數

數據手冊給出了推薦的柵極電阻（RG?），例如BMF540R12KHA3建議RG(on)?=5.1Ω, RG(off)?=1.8Ω 。

較小的RG(off)?（1.8Ω）旨在確保快速關斷以降低損耗，但這也會增加關斷時的dv/dt，進而通過米勒電容影響橋臂對管的柵極電壓。

較小的RG(on)?會導致開通電流上升率（di/dt）增加，這將直接加劇對管體二極管的反向恢復應力（Irm?隨di/dt增加而增加）。因此，在實際應用中，往往需要權衡開關損耗與電壓應力，適當增大RG(on)?是抑制二極管反向恢復尖峰的最直接手段。

5. 驅動方案對電壓應力的緩解策略：青銅劍技術案例分析

盡管優化器件參數（降低Qrr?和Lσ?）至關重要，但面對SiC極快的開關速度，僅靠器件本身往往不足以完全消除風險。先進的柵極驅動器（Gate Driver）在主動管理電壓應力方面扮演著“最后一道防線”的角色。青銅劍技術提供的驅動方案集成了多種針對SiC特性的保護功能。

5.1 有源鉗位技術（Active Clamping, AVC）

青銅劍的驅動核（如2QD0435T17系列）和即插即用驅動器（如2QP0225系列）均強調了有源鉗位（Active Clamping）或動態高級有源鉗位功能 。

工作原理：

有源鉗位是一種閉環反饋保護機制，專門用于限制功率器件關斷時的VDS?過壓。

檢測：在MOSFET的漏極（Drain）和柵極（Gate）之間串聯一串瞬態電壓抑制二極管（TVS）。其擊穿電壓設定值略低于MOSFET的額定擊穿電壓（如1200V器件設定在950V-1000V）。

反饋：當由于體二極管反向恢復或負載突變導致VDS?尖峰超過TVS設定值時，TVS擊穿導通。

注入：電流從漏極流向柵極，向柵極電容（Cgs?）充電。

調節：柵極電壓抬升，使MOSFET重新微導通（工作在飽和區或線性區）。這增加了溝道電流，分流了部分關斷電流，從而降低了di/dt，有效地將存儲在雜散電感中的磁場能量耗散在MOSFET內部，而不是轉化為破壞性的高壓。

對SiC的意義：

對于SiC MOSFET，由于其芯片面積小、熱容小，對雪崩能量的耐受能力（EAS?）通常弱于同規格IGBT。傳統的無源吸收電路（Snubber）往往損耗大且體積大。有源鉗位能夠精確地將電壓“削頂”在安全范圍內，且僅在危險工況下觸發，是保護SiC MOSFET免受體二極管恢復引起的過壓擊穿的最有效手段之一。

5.2 軟關斷技術（Soft Turn-off, STO）

青銅劍的驅動產品（如2CP0220T12）亦集成了**軟關斷（Soft Turn-off）**功能 。雖然該功能通常與短路保護（Desaturation Protection）關聯，但其原理對緩解極端工況下的電壓應力同樣適用。

工作原理：

當驅動器檢測到短路或過流故障時，如果直接以正常速度（低RG(off)?）關斷，巨大的短路電流在雜散電感上產生的電壓尖峰（L?di/dt）將不僅擊穿器件，還可能炸毀模塊。

軟關斷機制一旦觸發，驅動器會切換到一個高阻值的關斷路徑（軟關斷電阻），或者使用恒流源以極慢的速率抽取柵極電荷。這使得關斷過程持續數微秒而非納秒級，極大地降低了di/dt，從而將感應電壓控制在安全水平。

與反向恢復的關聯： 在某些高級驅動策略中，類似于軟關斷的**多級關斷（Two-Step Turn-off）**技術也被用于正常開關過程。即在VDS?開始上升或電流過零的瞬間，動態增加?xùn)艠O電阻，以“柔化”體二極管的恢復過程，抑制硬恢復帶來的震蕩 。

5.3 有源米勒鉗位（Active Miller Clamping）

雖然主要用于防止誤導通，但有源米勒鉗位對控制橋臂串?dāng)_引起的電壓波動也至關重要。青銅劍的2CP0220T12驅動器即具備此功能 。

機理：

當橋臂對側管快速開通（高dv/dt）時，位移電流通過米勒電容（Cgd?）注入本側管的柵極，可能導致柵壓抬升誤導通（Shoot-through）。直通電流會疊加在反向恢復電流上，造成極端的電流尖峰和隨后的電壓過沖。

有源米勒鉗位在檢測到柵壓低于閾值（如2V）后，通過一個低阻抗的內部MOSFET將柵極直接短路至負母線（VEE?）。這提供了一個極低阻抗的通路來旁路米勒電流，確保器件可靠關斷，從而間接避免了因直通引起的額外電壓應力。

6. 系統級設計建議與優化方向

基于上述分析，為了在橋式電路中安全、高效地使用SiC MOSFET，必須采取“器件-封裝-驅動”三位一體的優化策略。

6.1 器件選型與熱設計

優先選擇低Qrr?模塊：如基本半導體的BMF系列，其針對性的優化降低了恢復電荷。

熱降額設計：鑒于175°C時Qrr?和Irm?的激增，系統設計必須基于最高結溫下的反向恢復參數來校核電壓安全裕量，而不是常溫參數。

6.2 最小化回路電感

疊層母排：必須使用低感疊層母排連接直流電容和模塊，盡可能減小外部Lσ?。

去耦電容：在模塊的DC端子處緊靠放置高頻薄膜電容（Snubber Capacitor），為高頻恢復電流提供就近回路，減小電壓尖峰。

6.3 智能化驅動配置

啟用有源鉗位：對于1200V SiC系統，尤其是母線電壓超過700V時，建議選用帶有源鉗位功能的驅動器（如青銅劍2QD或2QP系列），作為防止過壓的保險。

非對稱柵極電阻：采用RG(on)?>RG(off)?的配置。適當增大RG(on)?可以限制開通di/dt，從而直接減小對側二極管的Irm?和隨后的電壓尖峰；而較小的RG(off)?則保證關斷速度和低損耗。

負壓關斷：必須提供足夠的負柵壓（推薦-4V或-5V ），配合米勒鉗位，確保在高dv/dt下不發生誤導通。

7. 結論

碳化硅MOSFET體二極管的反向恢復特性是制約橋式電路開關速度和可靠性的關鍵因素。盡管SiC材料本身具有極短的恢復時間，但其“硬恢復”特性結合高頻寄生參數，極易在高溫和大電流工況下誘發破壞性的開關電壓應力。

基本半導體通過優化BMF系列模塊的體二極管特性（降低Qrr?）和封裝設計（實現30nH低電感），從源頭上緩解了這一問題。然而，隨著電流等級的提升（如540A模塊），高溫下的恢復能量劇增仍不容忽視。

青銅劍技術提供的驅動解決方案，通過引入有源鉗位、軟關斷及有源米勒鉗位等智能化保護機制，有效地“馴服”了SiC的野性。這種“優化的功率器件 + 智能的柵極驅動”的協同設計，是釋放SiC MOSFET潛能并確保系統長期可靠運行的唯一可行路徑。工程師在設計時，必須充分理解體二極管在高溫下的惡化趨勢，并通過嚴謹?shù)尿?qū)動參數配置和低感布局來管理由此產生的電壓應力。
