一．引文

固定雷達波測流系統是水文水資源監測領域的核心智能化設備，其憑借非接觸式測量的技術特性，成為河道、渠道、閘口等水文監測場景的主流應用設備。水文監測領域的研究人員認為該系統以雷達波測速原理為核心，結合水文算法與物聯網傳輸技術，實現對水體流速、流量的實時在線監測，無需與水體直接接觸的設計讓設備能適應復雜水文環境，使水文監測的效率與數據準確性得到顯著提升，為水資源管理、防汛抗旱、水利工程調度提供科學的量化數據支撐。

二．設備原理

固定雷達波測流系統的設備原理圍繞多普勒效應與雷達波反射特性展開，工程技術人員把雷達發射模塊、接收模塊、信號處理單元與數據采集終端進行一體化集成，形成完整的測流監測體系。系統的雷達發射模塊持續向水面發射高頻電磁波，電磁波接觸到流動的水體表面后形成反射波并被接收模塊捕捉，因水體流動產生的多普勒效應讓反射波的頻率與發射波形成固定頻差，技術人員通過信號處理單元對該頻差進行放大、濾波與解算，結合雷達波的傳播速度計算出水體的表面流速。同時系統內置專業水文測流算法，可根據監測斷面的預設參數，將表面流速轉化為斷面平均流速，雷達水位計監測水位，再結合斷面過水面積完成流量的實時計算，數據處理單元會將流速、流量、水位等監測數據進行本地存儲，同時通過通信模塊傳輸至后臺監測平臺，實現數據的實時展示與遠程調取，部分系統還集成水位監測模塊，依托雷達測距原理同步獲取監測斷面的水位數據，讓水文監測的維度更全面。

三．核心參數

固定雷達波測流系統的核心參數圍繞測量性能、環境適應性與運行穩定性進行設計，設備研發人員為系統配備了高增益雷達天線，使雷達波的發射角度與探測距離可根據監測場景靈活調節。雷達流速儀流速測量范圍覆蓋0.1-20m/s，0.1-40m/s；測量精度：±0.01m/s，±1%，流量測量誤差控制在±5%以內，水位監測量程0-40m可選，測量精度±1cm，能滿足不同水文斷面的監測需求。系統的工作頻率選用免申請的微波頻段，不受陽光、雨霧、沙塵等自然環境因素干擾，工作溫度可適應-30℃至65℃的極端氣候，濕度適應范圍0-95%無凝露，整體防護等級達到IP68，可抵御暴雨、大風、洪水等惡劣水文條件的沖擊。通信方面系統支持北斗、4G等多種傳輸方式，可根據監測點的網絡環境靈活選配，數據采集間隔可在5分鐘及以上范圍內自由設置，內置大容量工業級存儲卡，可實現不少于1年的本地數據緩存，保障網絡中斷時數據不丟失。供電模式采用太陽能與市電互補設計，搭配大容量鋰電池組，無市電供應的野外監測點可實現連續陰雨天7-15天的穩定供電，滿足偏遠水文監測場景的用電需求。

四．技術優勢

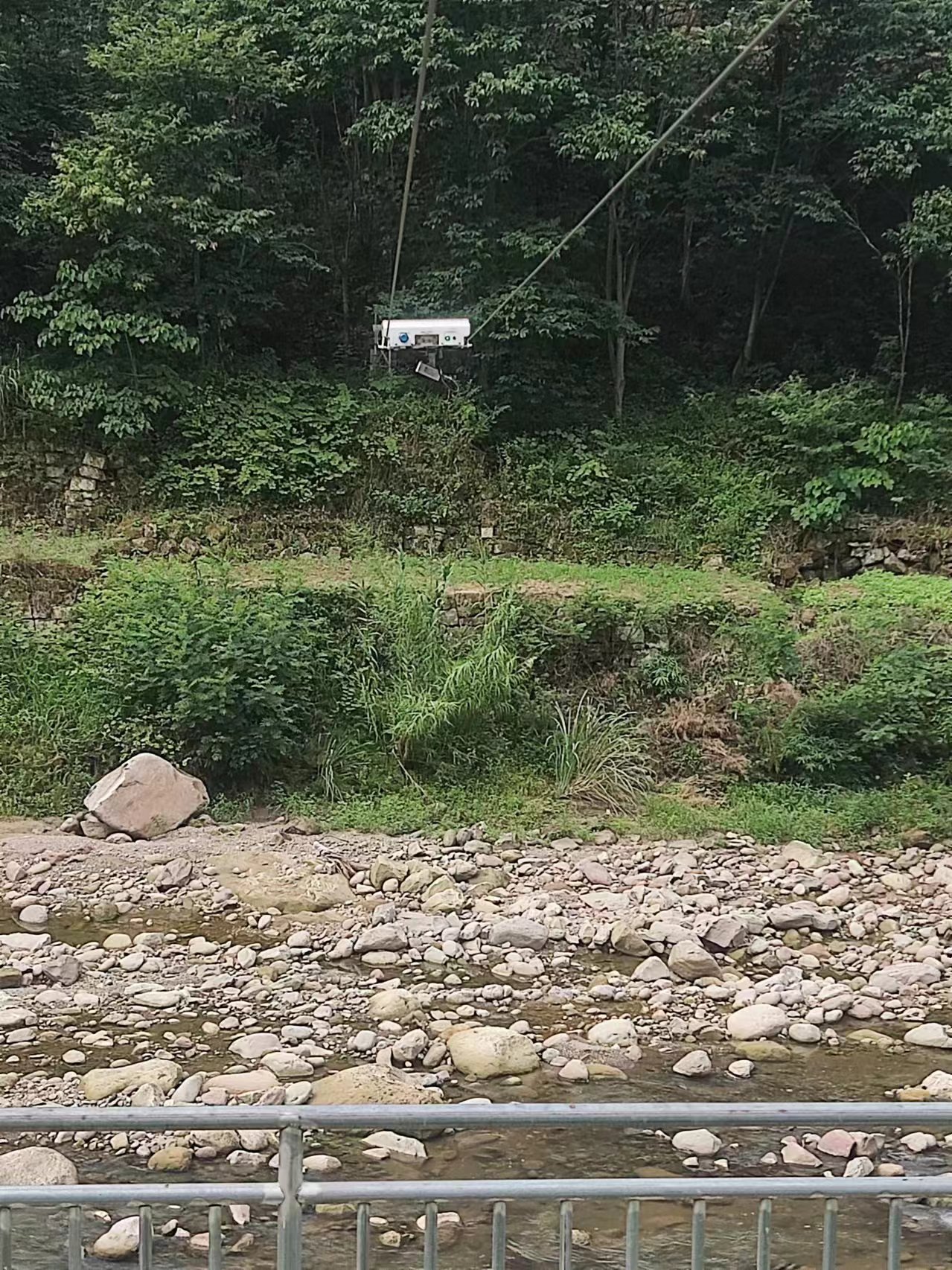

固定雷達波測流系統的技術優勢集中體現在非接觸式測量、環境適配性與運維便捷性等方面，水文工程人員表示非接觸式的測量方式從根本上解決了傳統接觸式測流設備易受泥沙淤積、水體腐蝕、漂浮物纏繞的問題，徹底擺脫了水體環境對設備的影響，大幅延長設備的使用壽命。系統的一體化集成設計讓安裝流程大幅簡化，僅需在監測斷面的堤岸、橋梁等固定點位架設支架并完成設備固定，無需進行水下施工，使現場安裝的人力與時間成本顯著降低，同時設備的調試與參數設置可通過后臺平臺遠程完成，無需工作人員現場操作。

五．應用場景

固定雷達波測流系統的應用場景覆蓋水文水資源監測的全領域，水利管理部門將其布設于天然河道、中小河流、山洪溝道等水文監測斷面，實現河流水文數據的實時在線監測，為水資源總量核算、流域水資源調度、水生態保護提供數據支撐。

六．總結

固定雷達波測流系統的廣泛應用，推動水文監測行業從傳統的人工現場測量向智能化、自動化、非接觸式監測模式轉型，水文領域的技術人員表示隨著雷達技術、水文算法與物聯網技術的不斷發展，該系統的測量精度、智能化水平與環境適配性將持續提升，未來將進一步與大數據、人工智能、數字孿生等技術深度融合，實現水文數據的智能化分析與預測，為水利行業的數字化、智慧化發展提供更堅實的技術保障，助力水資源的科學管理與水利工程的高效運行。
