共聚焦顯微鏡作為微觀檢測的核心工具，憑借高分辨率成像和光學切片能力，廣泛應用于材料科學、半導體等領域。傳統單向掃描模式中，振鏡反向行程的浪費導致成像效率偏低，而雙向掃描技術通過充分利用振鏡全周期運動，在不提升硬件頻率的前提下將成像速度翻倍，同時降低設備損耗，成為共聚焦顯微鏡的關鍵升級方向。下文，光子灣科技將詳細介紹雙向掃描控制技術的原理、設計及優勢。

#Photonixbay.

雙向掃描技術核心原理

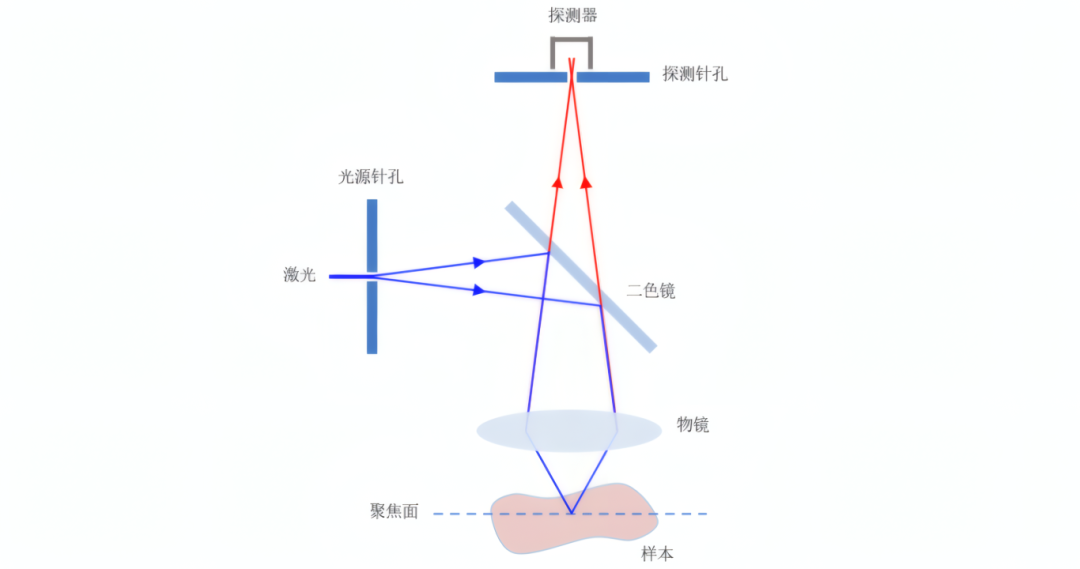

共聚焦顯微鏡原理

共聚焦顯微鏡的掃描核心是二維XY 檢流計振鏡，通過控制振鏡偏轉實現激光束對樣本的逐點掃描。單向掃描僅利用振鏡正向行程采集數據，反向行程僅用于復位，大量時間被浪費。雙向掃描技術的核心創新的是讓振鏡正向掃描時采集偶數行數據，反向掃描時采集奇數行數據，使掃描周期利用率提升100%。

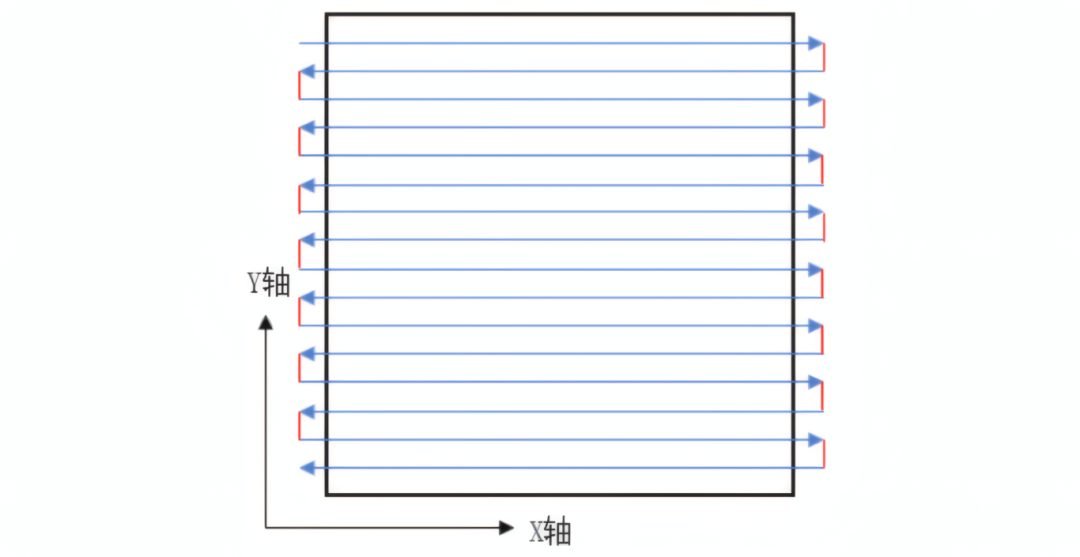

雙向掃描原理

但這一技術面臨兩個關鍵問題：一是傳統三角波掃描信號在換向時存在速度和加速度突變，會對振鏡造成機械沖擊；二是振鏡機械慣性導致的相位延遲，容易引發奇偶行像素錯位，影響成像質量。雙向掃描控制技術正是通過針對性設計，解決這兩大難題，實現高效精準掃描。

#Photonixbay.

雙向掃描控制設計方案

1.掃描波形優化

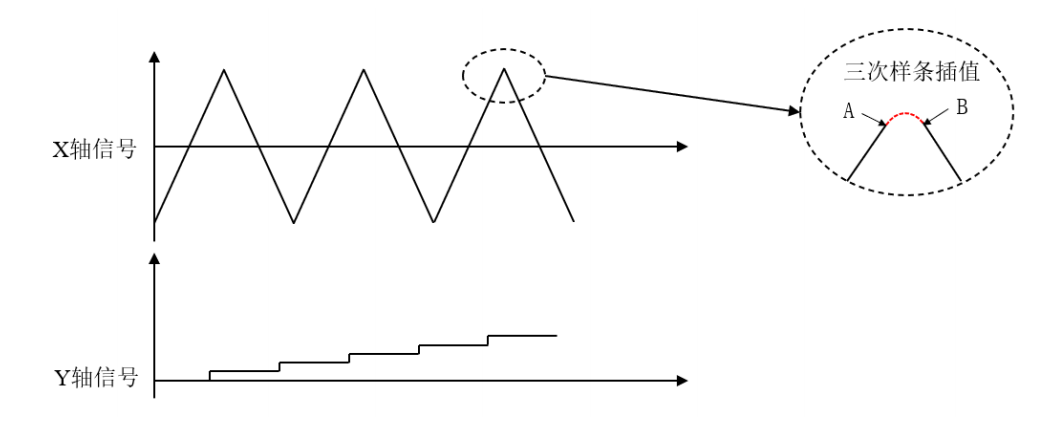

振鏡雙向掃描波形優化

為解決換向沖擊問題，研究在傳統三角波基礎上，采用“三角波+ 三次樣條插值” 的優化方案。在掃描波形的拐點（振鏡換向處）進行平滑處理，設定速度和加速度連續的邊界條件，讓振鏡在換向時從正向運動平穩過渡到反向運動，避免機械沖擊。這種優化后的波形既保留了三角波的線性掃描特性，又顯著降低了振鏡噪聲，延長了設備使用壽命。

2.硬件架構設計

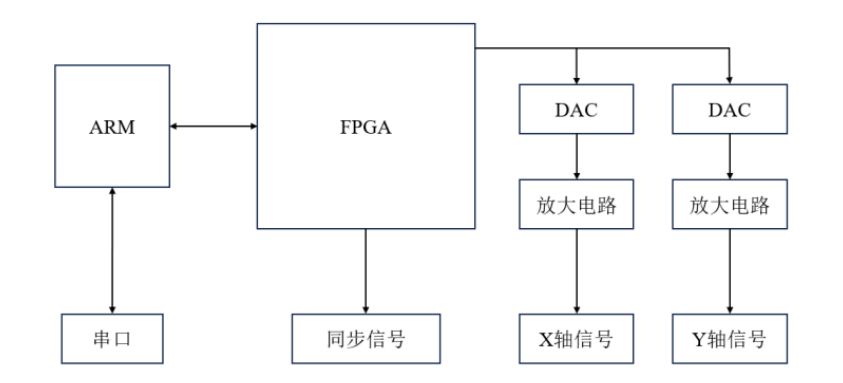

振鏡掃描控制硬件架構

雙向掃描的精準控制依賴“ARM+FPGA+DAC” 的硬件架構：ARM 處理器負責與上位機通信，接收掃描頻率調整、啟停等指令；FPGA 作為核心控制單元，存儲掃描波形數據，通過相位累加器實現掃描頻率的精確調控，同時輸出幀同步、行同步信號，確保掃描與數據采集精準協同；DAC 芯片將數字波形轉換為模擬信號，驅動振鏡運動。整個架構體積緊湊，掃描頻率可在0.00000568Hz 至 24KHz范圍內靈活調節，滿足不同觀測需求。

3.同步與對齊控制

為解決像素錯位問題，系統通過FPGA 生成精準的像素時鐘脈沖，觸發數據采集卡同步采樣。同時，后續可結合圖像處理算法進一步矯正相位延遲帶來的偏差，確保奇偶行數據準確對齊。硬件層面的同步設計與軟件算法的配合，讓雙向掃描的成像質量達到甚至優于單向掃描。

#Photonixbay.

雙向掃描控制技術優勢

1.成像效率顯著提升

在512×512 分辨率下，雙向掃描技術可將成像速度從傳統單向掃描的2-3FPS 提升至 4FPS，相同觀測任務的時間縮短一半，尤其適合動態微觀過程的捕捉。

2.設備損耗大幅降低

優化后的振鏡雙向掃描波形減少了振鏡換向沖擊，掃描噪聲降低30%以上，振鏡使用壽命延長至傳統方案的1.5 倍，降低了設備維護成本。

3.適配性強且靈活

該技術兼容現有檢流計振鏡系統，無需大幅改造硬件，可直接升級應用于各類共聚焦顯微鏡。掃描范圍可達14×14mm，橫向分辨率220nm，滿足多數微觀觀測場景的精度要求。

綜上，雙向掃描控制技術是提升共聚焦顯微鏡成像效率的關鍵手段，其通過優化掃描波形、解決像素對齊問題，實現了速度與質量的平衡。其核心價值在于設計方案大幅提升共聚焦顯微鏡的實用性能，且適配多種三維成像觀測場景。隨著共聚焦顯微鏡硬件性能的提升與智能算法的引入，雙向掃描將在高速成像、動態觀測等領域發揮更大作用。

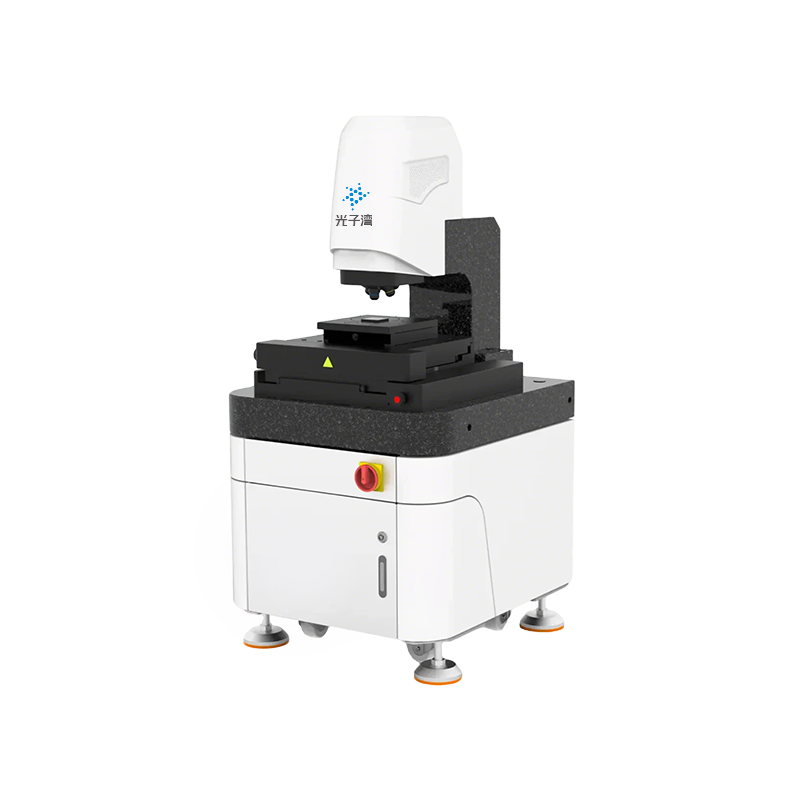

光子灣3D共聚焦顯微鏡
