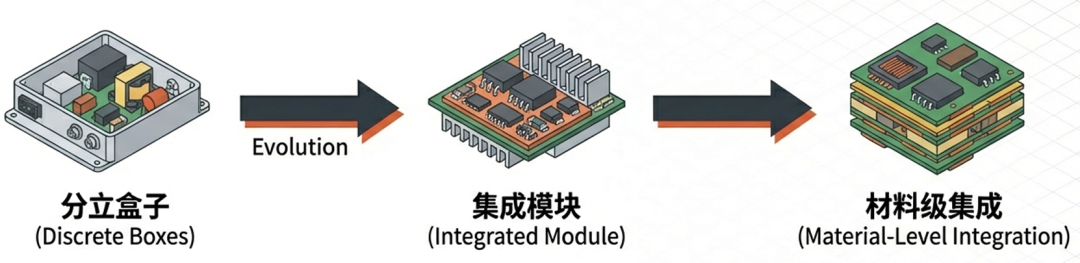

導語：這兩年我在看電動汽車的充電與低壓供電系統時，有一個很直觀的感受：它正在從"分立的功能盒子"變成更像平臺的一體化模塊。Tesla Cybertruck 的 PCS 2.0（Power Conversion System）就是一個很典型的例子——在800V 高壓架構 + 48V 低壓架構并存的背景下，它把車載充電 OBC 和 多路 DC/DC做到了同板集成，把原本分散在多個盒子里的能量入口、能量路由和低壓供電保障，收攏進一個更緊湊的電能轉換平臺。

據了解，Cybertruck 是 Tesla 首批（甚至可以說是標志性）引入48V 低壓架構的純電車型之一：整車主高壓800V，主電池122 kWh，并且在 48V 供電上采用了雙路 48V DC/DC 冗余，目標不是更省線束，而是為了支撐類似線控轉向這類關鍵系統的失效安全。

與此同時，PCS 2.0 還給出了幾個非常硬的指標：11.5 kW OBC、110 A 浪涌能力、>150 kHz 高頻開關，并且支持雙向接口與 V2L 外放電（一個 240V + 四個 120V 插座）。我們把這些信息放在一起看，會發現PCS 2.0 做的其實不僅僅是把充電器做大，而是在重新定義整車的電能邊界。

如果從架構的視角來看，Tesla PCS2.0其實主要做了三件事：

第一，整車電壓體系變了（800V + 48V）；

第二，功能組織方式變了（OBC + 多路 DC/DC 同板收斂）；

第三，能力邊界變了（11.5kW、110A 浪涌、雙向與 V2L）。

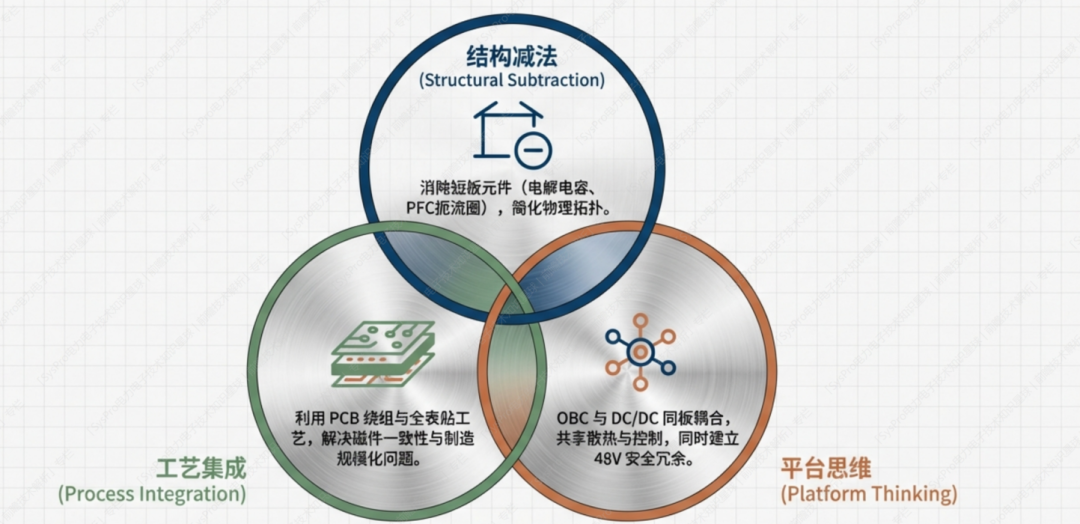

真正讓我覺得有意思的，是它選擇的技術路線非常明確：?jiǎn)渭?jí)拓?fù)?+ 平面磁件 + 高度表貼化（SMD）。也就是說，它試圖在結構上做減法：減少傳統兩級 OBC 里常見的 DC-Link 大電解電容、前級 PFC 大電感/扼流圈，以及第二級功率變換級，把體積、重量、壽命短板和裝配復雜度一起壓縮；同時用平面變壓器/PCB 繞組把電磁參數、熱路徑和制造一致性"做進工藝"，為高頻化和高功率密度提供可量產的落點。

但是，如果想省掉"大件"和"緩沖"，系統就很難"做穩"。單級拓?fù)錄](méi)有中間 DC-Link 電解電容兜底，能量緩沖更依賴磁能與調制；開關頻率抬到 >150kHz，EMI、寄生、驅動與隔離邊界會被放大；再疊加雙向/V2L 和 48V 冗余供電，系統不只是更集成，而是"耦合更強"。那么，Tesla 到底是靠什么把這套看起來更激進的方案做成一個可復制的平臺呢？

今天開始，我們將圍繞Cybertruck PCS 2.0 的系統定位、單級拓?fù)涞哪芰柯窂?、關鍵功率器件與驅動隔離組織方式、平面磁件與熱路徑設計邏輯、48V 冗余供電的實現思路，逐層拆解，重點回答：

1）為什么一定要走"平臺化集成"，它解決的工程矛盾是什么？

2）“單級拓?fù)洹钡降资〉袅耸裁床考渴〉舻谋澈笠馕吨男┦找媾c代價？

3）直接矩陣變換器鏈路的關鍵分區、關鍵器件組織方式是什么？

4）48V 冗余供電為何要雙路？與功能安全/關鍵執行器有什么關系？

5）在板級集成條件下，驅動、隔離、偏置供電、EMI 與熱路徑如何協同落地？

|SysPro備注：完整內容會在電力電子知識星球中連載

圖片來源：SysPro

目錄

01 PCS2.0方案背景與系統定位

1.1 800V + 48V 雙電壓體系下的系統角色

1.2 功能清單與對外能力邊界

1.3 單級拓?fù)涞墓こ潭x：省掉什么、換來什么?

02 總體結構與物理集成

2.1 結構分層：殼體、主板、磁件、冷卻與屏蔽

2.2 同板多功能設計：OBC + 多路 DC/DC 的集成方式

2.3 SMD與連接器：制造一致性與可靠性邏輯

03 單級 AC/HVDC：直接矩陣變換器功率鏈路深解

3.1 "單級"減少了哪些傳統部件與級數?(★)

3.2 雙模塊并聯與單/三相適配背后的原因?(★)

3.3 AC 輸入：EMI 濾波與浪涌防護的秘密(★)

3.4 主功率器件：共漏背靠背到底解決什么問題？(★)

3.5 平面磁件與 PCB ：為什么是高頻化與量產一致性的關鍵?(★)

3.6 次級整流與輸出濾波：隔離驅動、器件電壓等級分工與電流測量(★)

3.7 指標與約束匯總：11.5kW、110A、>150kHz 的工程含義(★)

04 48V 相關 DC/DC：高壓到 48V 的板級實現

4.1 雙路 48V DC/DC：與線控轉向失效安全的關系(★)

4.2 HV→48V 轉換級：堆疊半橋結構的原因與收益(★)

4.3 傳感與接口：電壓采樣點、HV 電流測量與低壓數據通道(★)

05 控制、驅動、隔離與偏置供電：讓單級拓?fù)浞€(wěn)定工作的底座

5.1 單控制器策略與中性線參考的秘密(★)

5.2 隔離柵極驅動器與數字隔離器體系(★)

5.3 柵極供電數量與分配的原則(★)

5.4 偏置電源鏈路：從 48V 升壓到多路隔離供電的組織方式(★)

5.5 EMI/寄生/熱：板級集成下三者如何互相牽制(★)

06 關鍵設計特征的“背后思考”總表

6.1 設計特征—直接收益—隱藏代價—對策(★)

6.2 對行業的可復用啟示(★)

7. 總結(★)

|SysPro備注：本篇節選，完整解析在EE知識星球中發布(★)

01

PCS2.0 方案背景與系統定位

1.1 800V + 48V 雙電壓體系下的系統角色

開始前，我們先聊聊Tesla Cybertruck對這套系的定位。

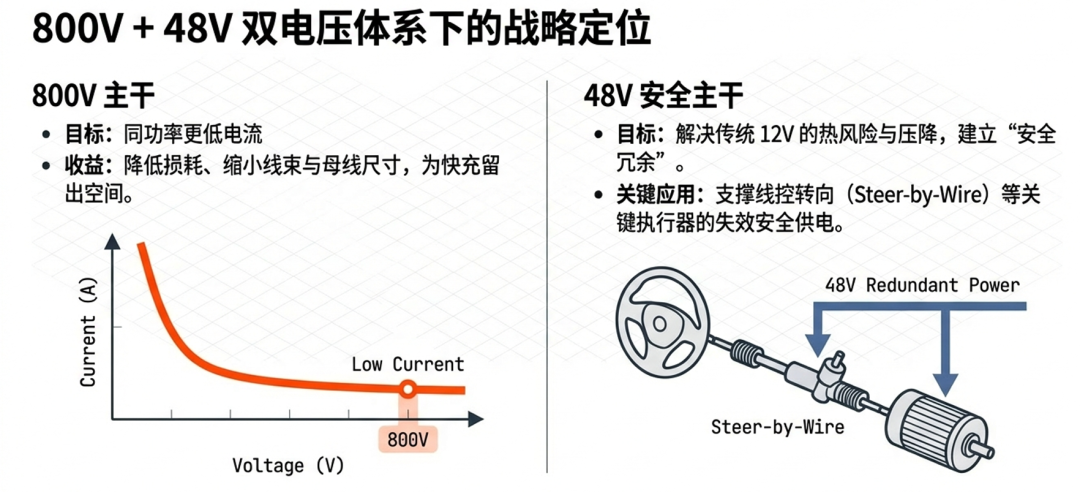

我們知道，800V 高壓平臺的主要目標：在相同功率下電流更小，線束與母線銅耗更低，充電功率與驅動功率都更容易往上走。與此同時，48V 低壓架構的目標也很明確：把原來 12V 域"電流越來越大、線束越來越粗、壓降越來越難管、熱風險"的矛盾一次性緩解。

這個是什么意思呢？通俗點來說：通過雙電壓體系，整車從此不再是一個高壓系統 + 一個 12V 輔助電池這么簡單，而是變成了800V高壓能量主干 + 48V 執行器主干 + 若干關鍵冗余供電鏈路的組合體。

圖片來源：SysPro

Tesla Cybertruck的PCS2.的核心設計理念也是如此。

PCS 作為Power Conversion System，本體包含OBC，同時還包含多路 DC/DC 功能，并呈現出明顯的平臺化組織方式。|SysPro備注：后面我們?cè)趯?shí)物中標記HV/HV 、HV/MV 、 DC/DC 的組合

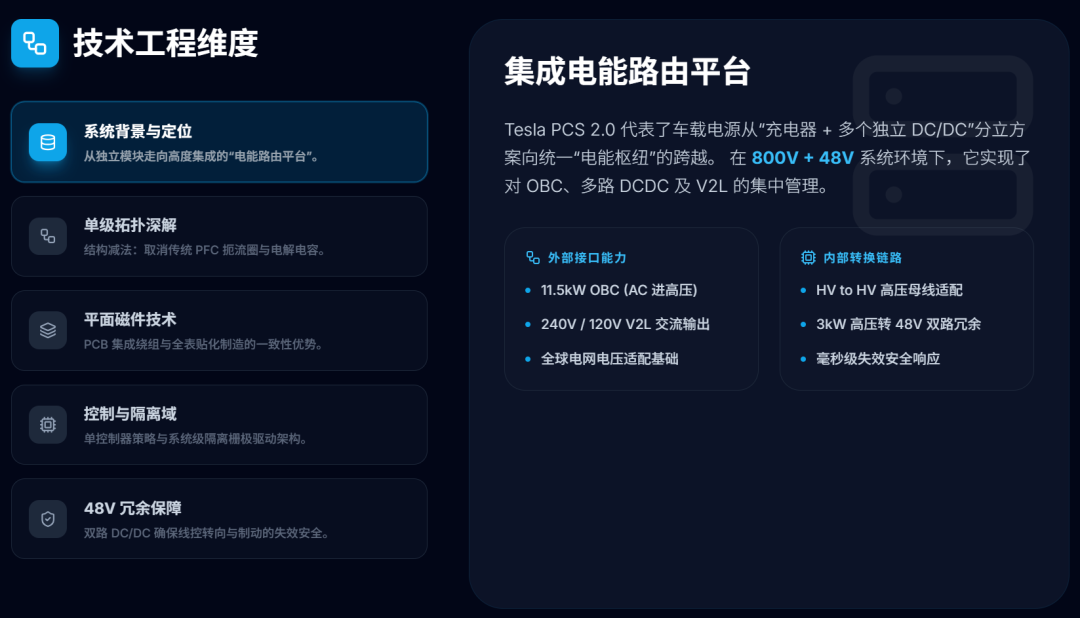

可以感受到，TESLA對PCS 2.0的定位，不僅僅是"一個充電功能盒子"，而是電能入口與電能路由平臺：既要把交流輸入高效地送入高壓母線，又要把高壓能量穩定地轉換給 48V 域，并能支撐關鍵系統的安全目標。

以上我們知道了 PCS 2.0 的系統位置，下面我們聊聊TA的功能邊界：哪些能力在它里面完成，哪些能力在系統外部完成？

圖片來源：SysPro

1.2 功能清單與對外能力邊界

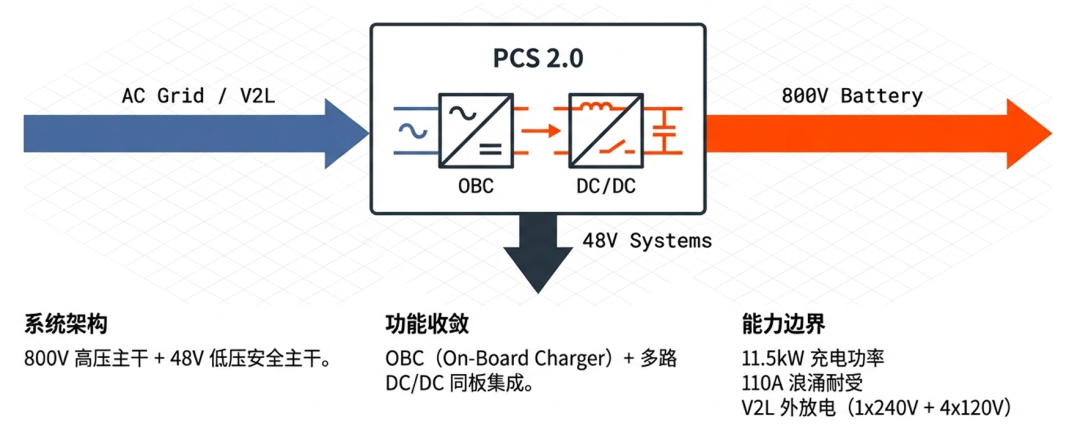

從能力邊界來看，簡單理解，PCS 2.0 的功能可以分成三類：

OBC 能力：11.5 kW 級車載充電；并具備110 A 量級浪涌承受能力（更偏向工程魯棒性與輸入異常工況耐受）

HV→48V 低壓供電：高壓到 48V 的供電能力，并采用雙路 48V DC/DC以支撐關鍵執行器的失效安全目標。

對外能力：支持雙向充電口與 V2L（一個 240V + 四個 120V 插座），意味著輸出端接口、濾波與保護需要從"整車內部"擴展到"用戶外部"

這里面我們需要關注的重點是：PCS 2.0 的雙向/V2L功能會反向決定了拓?fù)渑c驅動結構。換句話說，如果我們一開始就把雙向與對外供電當成系統目標，那么功率器件組織方式、隔離與保護策略就必須從第一天按雙向工況設計。

圖片來源：SysPro

1.3 單級拓?fù)涞墓こ桃饬x(省掉什么、換來什么)

導語中我們提到，Cybertruck PCS2.0一個核心特點是選用了單機拓?fù)洹?/p>

為什么選用單級拓?fù)洌科鋵?shí)這一點我們?cè)谥暗南盗形恼轮幸惨烟徇^(guò)：OBC架構演進與拓?fù)湓O(shè)計全局解析：?jiǎn)蜗騼杉?jí)→高效兩級→雙向與集成→單級拓?fù)?>去 OBC化。這里再?gòu)?qiáng)調下：?jiǎn)渭?jí)路線的本質是把功能收斂進一個功率級，以換取更好的體積重量與壽命結構。

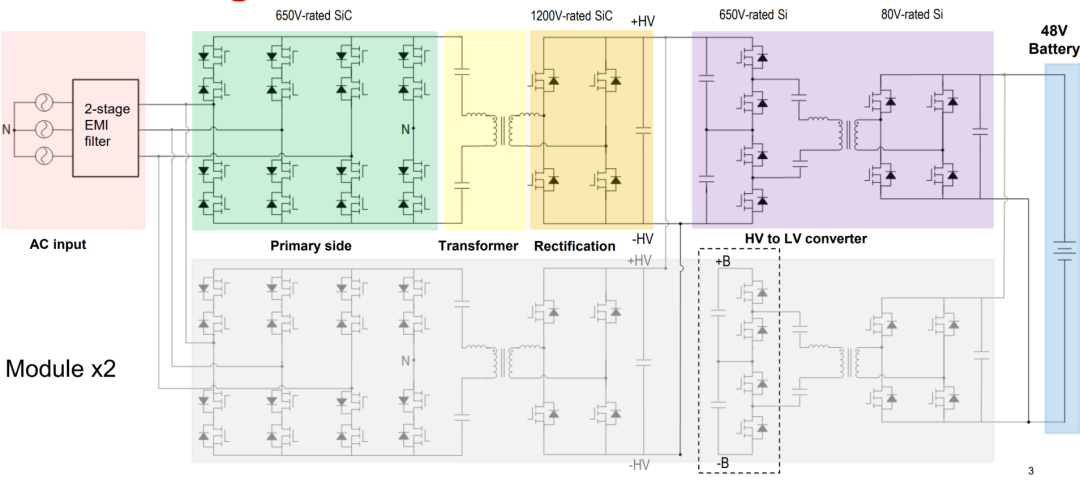

PCS2.0的單級拓?fù)涞脑?，?jiǎn)單來講是：通過雙向開關 + 高頻變壓器的一體化控制，直接完成AC輸入→高頻 AC→整流濾波輸出目標 DC，從結構上拿掉對中間 DC 母線電解電容的依賴。

可以把單級 OBC 的工作機理概括為四段閉環鏈路：

工頻 AC經過輸入濾波與保護進入功率級

雙向開關在 >150kHz 的高頻下把能量變換成可控的高頻 AC，同時實現 PFC 與穩壓目標

高頻變壓器完成能量傳遞與電氣隔離

次級側整流與濾波輸出穩定 DC（高壓電池側與低壓側各自組織）。

圖片來源：TI

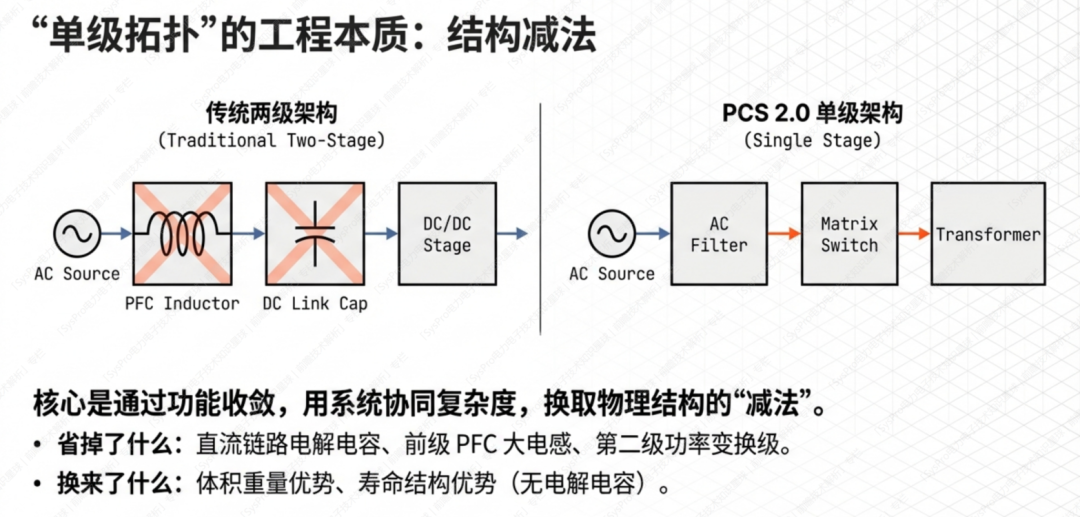

所以，我們可以看到，這一過程：

省掉的：大容量電解電容、傳統 PFC 大電感/扼流圈、第二級功率變換級

換來的：體積/重量/壽命結構優勢（電解電容往往是壽命短板），以及更高的板級集成空間

付出的代價：控制策略復雜度顯著上升，尤其需要在無中間母線緩沖條件下處理伏秒平衡、PFC、穩壓與保護的耦合；同時 EMI/寄生敏感性更高。

圖片來源：SysPro

在后面的介紹中，你會進一步看到看到 PCS 2.0 的"系統工程補償"非常明確：雙模塊并行分?jǐn)傠娏髋c熱；兩級 EMI 濾波與浪涌防護保證傳導邊界；強化隔離驅動與多傳感閉環把高頻/高密度系統做穩。

以上我們知道了單級要解決什么矛盾，那么它在物理形態上是怎么被裝進一個盒子，并在熱、電磁與裝配層面可落地的呢？下面進入02章節：總體結構與物理集成。

02 總體結構與物理集成

2.1 結構分層：殼體、主板、磁件、冷卻與屏蔽

(知識星球發布)

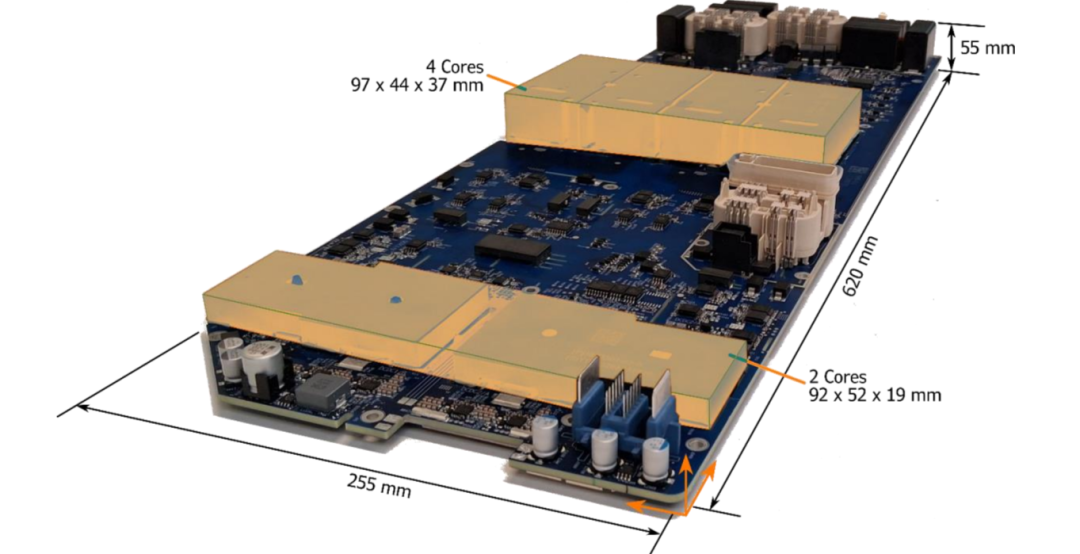

下面我們來看看 PCS 2.0整體的結構布局，從上至下分5層來講一下：...

板上區域按功能分區組織,如下圖：...

圖片來源：Munro

2.3 全表貼化（SMD）技術路線和背后的思考

(知識星球發布)

在Cybertruck的PCS2.0平臺的物理集成中，SMD全表貼化的技術路線同樣是關鍵，這也符合馬斯克一管的"第一性原理"理念...

圖片來源：Vile

以上我們聊了聊總體結構和設計背后的故事，那么最核心的問題來了：?jiǎn)渭?jí) AC/HVDC 的能量鏈路到底怎么實現？它為什么能省掉傳統大件？下面進入第 3 章。

03

單級 AC/HVDC：直接矩陣變換器功率鏈路深解

3.1 "單級"減少了哪些傳統部件與級數

(知識星球發布)

下面我們來對比分析下傳統兩級 OBC 與單級路線的關鍵差異...

3.2 雙模塊并聯與單/三相適配背后的原因?

(知識星球發布)

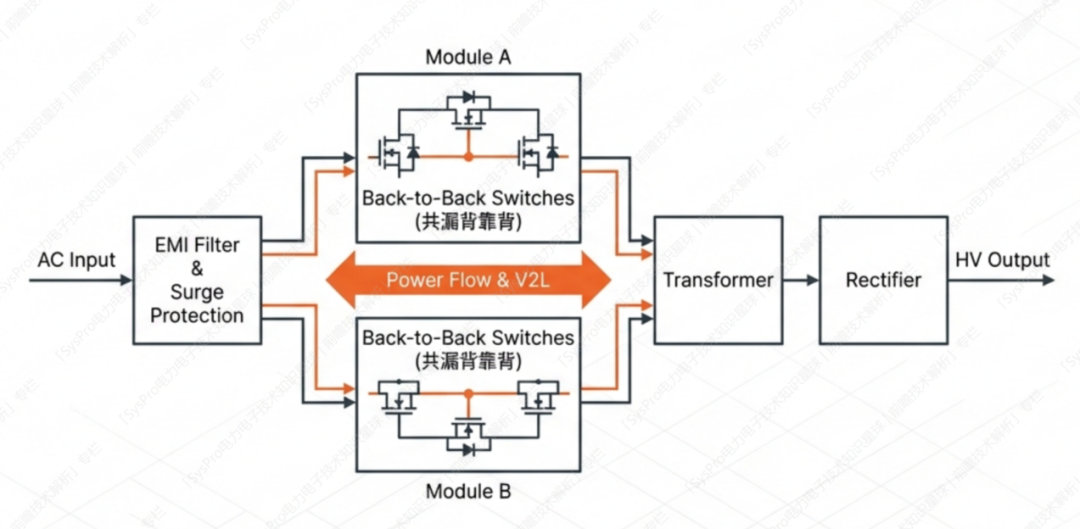

在PCS2.0中，另一個顯著的特征是采用了雙模塊（Module x2）并聯，為什么？...

圖片來源：SysPro

3.3 AC 輸入：EMI 濾波與浪涌防護的秘密

(知識星球發布)

下面我們來看看AC輸入側。

這里可能會誤解：既然單級路線減少/取消了傳統 PFC 扼流圈/電感，是不是 EMI 就更簡單？恰恰相反：高頻化與緊湊化往往讓 EMI 更敏感，因此輸入側仍然需要系統化的 EMI 網絡與浪涌防護。具體而言...

3.4 主功率器件：共漏背靠背到底解決什么問題？

(知識星球發布)

下面我們聊另一個有趣的特征：功率器件采用共漏背靠背（Common-Drain Back-to-Back）。為什么？它對驅動與偏置供電意味著什么...

|SysPro備注：這里的關鍵點是伏秒平衡。解釋下：在單級 OBC 里，沒有 DC-Link 電容兜底，變壓器磁芯的磁通管理就必須靠開關調制來完成...

所以，單級拓?fù)淅?，伏秒平衡不?優化項"，而是生存項。

圖片來源：TI

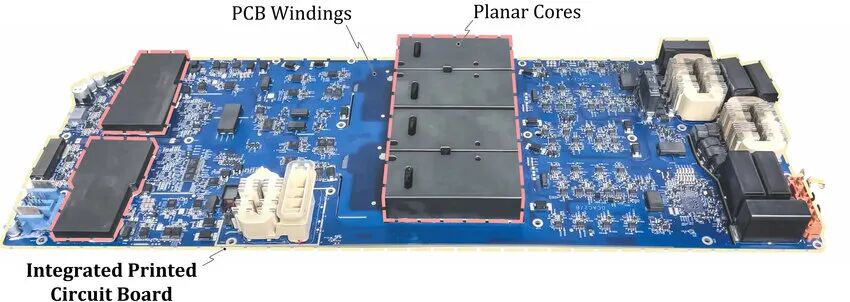

3.5平面變壓器與 PCB 繞組：?jiǎn)渭?jí)鏈路里"隔離+傳能"的承載件

(知識星球發布)

在上面的3.4中我們講了雙向開關單元：它把工頻 AC 通過高頻 PWM 調制成高頻 AC，并在同一個功率級里兼顧 PFC、穩壓與雙向能力。那問題來了：高頻能量從原邊出來之后，靠什么部件完成隔離與電壓變比，再把能量可靠送到輸出側？……

圖片來源：網絡

3.6 次級整流與輸出濾波：把"高頻 AC"變成可控的 800V 直流

(知識星球發布)

上一節我們講了平面變壓器：它把原邊高頻能量"穿過隔離邊界"，并把電壓等級帶到副邊。那接下來要解決的問題是：副邊出來的是高頻交流，電池需要的是穩定直流，這一步怎么落地？……

3.7 指標與約束匯總：11.5kW、110A、>150kHz 的工程含義

(知識星球發布)

到這里，第 3 章的主鏈路已經閉環了：輸入側要扛住 EMI 與浪涌，主功率級要完成單級變換與隔離傳能，次級側要把高頻 AC 變成可控的高壓直流。下面我們把幾個關鍵指標轉換為工程約束指標，來看看TA們是如何牽引結構、器件、控制與驗證策略的？

圖片來源：SysPro

以上我們把指標對應的工程含義講清了，下一章就把視角轉到 HV→48V 與雙路冗余，看看：功能安全目標如何反向牽引 DC/DC 的結構與策略？

04

48V 相關 DC/DC：高壓-->48V 的板級實現

Cybertruck的48V架構系統我們層系統性的講解過，上次我們是從整車的視角看待這個問題，今天我們站在能量轉換和實現角度進一步深度解析下其在板級的技術實現路徑。相關閱讀：Cybertruck 48V全域低壓平臺架構揭秘 2.0

4.1 雙路 48V DC/DC：與線控轉向失效安全的關系

(知識星球發布)

首先，我們先聊一下：為什么PCS 2.0拓?fù)渲?8V為雙路DCDC?

圖片來源：SysPro

05

控制、驅動、隔離與偏置供電：讓單級拓?fù)浞€(wěn)定工作的底座

5.1 單控制器策略與"中性線參考"：為什么這樣選接地參考

(知識星球發布)

5.2 隔離柵極驅動器與數字隔離器體系

(知識星球發布)

5.3 柵極供電數量與分配原則

(知識星球發布)

...

5.4 偏置電源鏈路：從 48V 升壓到多路隔離供電的組織方式

(知識星球發布)

...

5.5 EMI/寄生/熱：板級集成下如何協同

(知識星球發布)

...

圖片來源：網絡

06

基于PCS2.0的《工程設計與決策清單》

(知識星球發布)

到此為止，我們對于Cybertruck PCS2.0的解讀基本結束了，下面我們把前面所有信息收斂成一張工程設計與決策指南，以作為我們?cè)O(shè)計實踐的參考。

...

圖片來源：SysPro

07 總結

(知識星球發布)

以上是關于 Tesla Cybertruck PCS 2.0 單級拓?fù)?OBC&DCDC 技術方案的深度解析，最后，我們總結下、做個閉環...

圖片來源：SysPro

單級功率級的關鍵約束（伏秒平衡/雙向開關）如何被控制策略落實...輸入/輸出側濾波如何與板級結構分區協同......隔離域、柵極驅動與偏置供電如何按模塊分組形成體系......以及在高功率密度目標下，平面磁件與全表貼化如何共同支撐制造一致性......

我們只有把這些鏈條建立起來，才意味著單級路線的優勢能夠從"樣機"變成"可復制交付"。感謝你的閱讀，希望有所幫助！
