針對傳統直升機起落架因結構固定而導致的地形適應能力不足與抗墜毀能力有限的雙重挑戰，本文提出并深入研究了一種新型緩沖作動行走一體化自適應起落架方案。該方案采用四足腿式布局，其核心是集成了磁流變緩沖器與油氣緩沖器的兩級緩沖系統，并通過兩個液壓作動缸實現主動姿態調節。研究建立基于LMS Virtual.Lab Motion的多體動力學落震仿真模型，并通過專門的落震試驗臺進行了多工況驗證。結果表明，該自適應起落架在2 m/s常規著陸速度下，系統緩沖效率達到85%以上；在6 m/s的墜撞工況下，兩級緩沖器協同工作，緩沖效率仍保持在75%左右，驗證了其優異的地形自適應能力與抗墜毀潛力。試驗與仿真結果的一致性證明了動力學模型的有效性，為未來直升機高適應性起落系統的工程化應用提供了重要的理論與技術參考。

一、直升機起落架的技術演進與挑戰

直升機憑借其垂直起降和空中懸停的獨特能力，在應急救援、山地偵察、海上作業等復雜地形任務中扮演著不可替代的角色。然而，與固定翼飛機通常在平整跑道起降不同，直升機的價值往往體現在其深入“非結構化”環境的能力，這對其起落系統提出了近乎苛刻的要求。傳統直升機起落架主要分為輪式和滑橇式兩種，其結構設計相對固定，姿態調節能力極其有限。這使得直升機在斜坡、臺階、崎嶇不平的野外地面著陸時，面臨機身傾斜、載荷分布不均乃至傾覆的風險。為保證安全，通常需要在任務區域提前修建簡易停機坪，這嚴重限制了直升機的快速部署能力與任務靈活性。

為突破這一瓶頸，自適應起落架的概念應運而生。其核心思想是賦予起落架感知地形并主動或被動調節自身姿態的能力，從而在非平整地面上實現機身的穩定、水平著陸。早期的研究多聚焦于小型無人機平臺，采用電機驅動的多自由度連桿機構，實現了在斜坡、臺階地形上的自適應降落。例如，有研究提出的仿人腿式兩級緩沖自適應起落架，使無人機滾轉角減小了95.69%，過載系數降低了34.06%。然而，將這些方案直接應用于質量更大、著陸能量極高的有人駕駛直升機上，面臨著一系列新的挑戰：驅動功率需求劇增、結構承載與緩沖吸能要求更高，以及系統可靠性與安全性標準更為嚴格。

除了地形適應，抗墜毀（耐墜毀） 能力是直升機起落架另一項至關重要的安全指標。傳統抗墜毀設計多依賴于機身結構和座椅的吸能，而起落架方面則主要通過多級緩沖器設計來耗散巨大的撞擊能量。常見的多級緩沖方案采用不同密度的蜂窩鋁材料串聯，或?qū)⑵渑c油氣式緩沖器結合。然而，蜂窩鋁材料在發生塑性壓潰吸能后不可重復使用，且其緩沖特性固定，難以兼顧常規著陸的舒適性與墜撞時的極限保護。

因此，當前直升機起落架技術發展正朝著智能化、強地形適應性與高生存力深度融合的方向演進。理想的下一代起落架應同時具備三種核心能力：一是主動姿態調節能力，以應對復雜地形；二是智能緩沖能力，其阻尼或剛度可根據沖擊載荷大小實時調整，以寬泛適應從正常著陸到緊急墜撞的不同工況；三是高度集成化與輕量化設計。本文所研究的“緩沖作動行走一體化自適應起落架”，正是面向這一目標而提出的一種創新性解決方案。

二、 緩沖作動行走一體化自適應起落架方案

本文詳細介紹的自適應起落架方案是一種系統性的創新，旨在從構型、驅動、緩沖三個方面綜合解決前述挑戰。其整體采用四足腿式布局，四個支撐腿關于直升機重心中心對稱分布，且結構完全相同，確保了系統的對稱性與控制邏輯的一致性。

2.1 核心架構與集成化設計

單個支撐腿是整套系統的關鍵，其設計摒棄了傳統的功能分離思路，采用了高度集成的“緩沖-作動-行走一體化”構型。單個支撐腿主要由以下核心部件組成：

磁流變緩沖器：作為一級緩沖器，它直接串聯在著陸載荷的傳遞路徑上。其活塞桿與足墊相連，外筒則與搖臂上端鉸接。磁流變緩沖器的核心優勢在于其阻尼力連續可調，通過改變勵磁線圈電流，可以實時控制緩沖特性，使其在常規著陸時提供柔和而高效的阻尼。

油氣緩沖器與大作動筒一體化構件：這是本設計的核心創新點之一。將油氣緩沖器的功能與液壓作動筒的功能集成于同一個缸筒之內。該構件在起落架姿態調節階段，作為液壓作動筒，在液壓油驅動下主動伸長或縮短，改變支撐腿的構型；在著陸緩沖階段，則作為二級緩沖器，通過內部氮氣室的壓縮和油液流過節流孔的阻尼來吸收和耗散巨大的墜撞能量。這種一體化設計極大地減輕了系統重量，簡化了結構。

小作動筒：與一體化構件并聯布置，提供第二個主動自由度。兩個作動筒（大、?。┑膮f(xié)調運動，使得支撐腿末端的足墊能在三維空間內實現靈活的位姿調整。

搖臂：連接磁流變緩沖器與機身主結構，構成了一個復合連桿機構，將作動筒的直線運動轉化為足墊所需的空間運動。

2.2 自適應工作原理與多級緩沖邏輯

該起落架的工作原理分為“姿態自適應” 與 “緩沖自適應”兩個階段。

在姿態自適應階段，直升機進入著陸區后，安裝在每個足墊底部的激光雷達對地面輪廓進行快速掃描。同時，各作動筒上的位移傳感器實時反饋當前腿長。所有信息匯集至中央控制盒，控制盒根據“保持四個足墊接地點共面”的原則，計算出每個作動筒所需的目標長度，并通過液壓伺服閥驅動其運動。此過程在著陸前完成，確保直升機機體調整至水平姿態，且四個支撐腿同時接觸地面。調節到位后，液壓系統鎖死，為著陸沖擊做好準備。在緩沖自適應階段，起落架根據撞擊速度自動啟用不同級別的緩沖模式：

常規工況（著陸速度約2 m/s） ：地面沖擊載荷通過足墊傳遞至磁流變緩沖器。此時載荷水平低于油氣緩沖器的預設觸發力（即其初始空氣彈簧力）。因此，僅磁流變緩沖器工作，其可調阻尼特性被優化用于高效、平穩地吸收能量，油氣緩沖器保持鎖定、不壓縮。系統表現為一個單級智能緩沖系統。

危險/墜撞工況（著陸速度高達6 m/s） ：巨大的沖擊載荷超過油氣緩沖器的觸發力閾值。此時，兩級緩沖器被串聯激活：磁流變緩沖器首先壓縮，當其載荷傳遞至一體化構件并觸發后者后，油氣緩沖器開始介入，共同吸收遠超常規的撞擊動能。系統轉變?yōu)閮杉墔f(xié)同抗墜毀系統。

這種基于載荷閾值的自適應緩沖邏輯，巧妙地解決了常規著陸舒適性與墜撞生存力之間的矛盾，避免了傳統不可逆吸能材料的一次性損耗問題，實現了起落架的可重復使用。

三、落震試驗臺搭建與多工況試驗方法

仿真分析必須通過物理試驗來驗證與校準。為此，研究學者通過搭建一套自適應起落架單支腿落震試驗臺，其核心目標是精確模擬垂直著陸過程，并測量關鍵動力學參數。

3.1 試驗臺核心構造

試驗臺主體為一個高強度承力框架，主要組成部分包括：

提升與釋放系統：由電機、絞盤和電磁離合器組成，可將吊籃提升至預定高度后無擾動釋放，精確模擬不同的下落速度和撞擊能量。

吊籃與配重系統：吊籃通過線性軸承與垂直導軌耦合，確保其僅沿鉛垂方向運動。通過增減吊籃內的配重塊，可以方便地調節落震試驗的當量質量，模擬直升機不同重量下的著陸情況。

六維測力平臺：安裝在試驗臺底部，是測量地面沖擊載荷的核心傳感器。由6個載荷傳感器組成，能夠測量解算得到平臺所受載荷，并且測力平臺的臺面通過鋪層泥土沙石草皮模擬了實際的路面情況。

綜合測量系統：

位移測量：采用拉繩式位移傳感器測量吊籃整體位移；采用激光位移傳感器非接觸測量磁流變緩沖器活塞桿位移；采用拉桿式位移傳感器測量油氣/作動筒的位移。

液壓與控制系統：為兩個作動筒提供動力，并通過伺服閥和鎖閥實現姿態的精確調節與鎖定。同時，該控制系統也為磁流變緩沖器提供可編程的電流激勵。

3.2 試驗工況與流程

試驗嚴格遵循從仿真到驗證的流程：

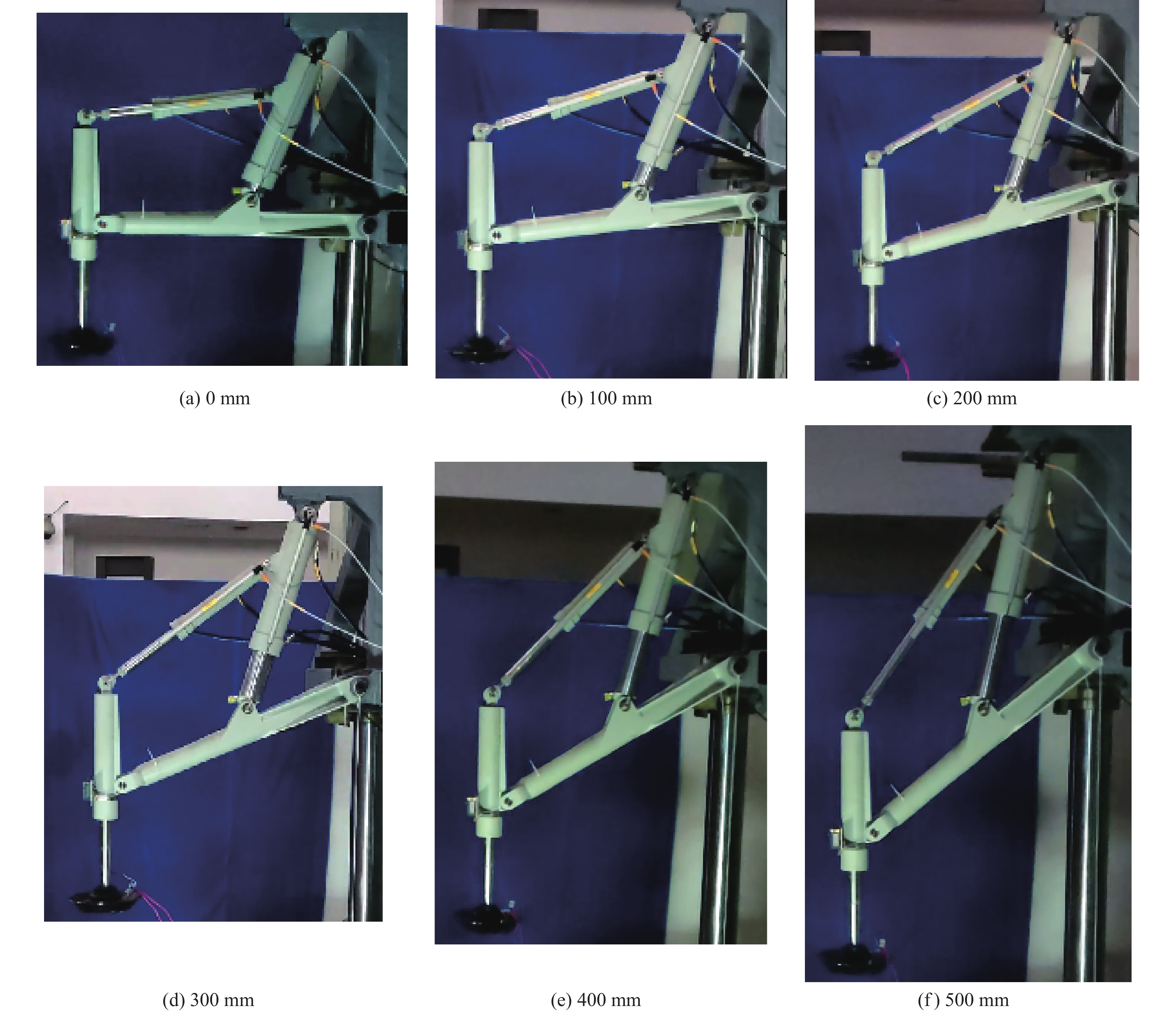

姿態預設：在不起震的情況下，控制液壓系統驅動試驗樣機，使其達到h=0至500mm的各個指定姿態并鎖定。

常規著陸試驗：將吊籃（含配重）提升至對應2 m/s撞擊速度的高度后釋放，進行落震。記錄所有傳感器數據。

抗墜毀著陸試驗：將吊籃提升至對應6 m/s撞擊速度的更高高度，在h=400mm的“常用姿態”下進行釋放和落震試驗。

數據對比：將試驗測得的地面載荷-時間曲線、緩沖器行程-時間曲線、功量圖等，與對應工況的仿真結果進行詳盡對比，驗證模型的準確性并分析誤差來源。

四、落震仿真與試驗結果對比分析

4.1 常規著陸（2 m/s）多姿態性能分析

在2 m/s著陸速度下，試驗與仿真結果高度吻合，驗證了模型在常規工況下的有效性。不同姿態下的試驗數據均顯示，油氣緩沖器的活塞桿位移接近于零，證實其未參與緩沖，能量由磁流變緩沖器單獨吸收。

在所有測試姿態（h=0~500mm）下，系統的緩沖效率均超過85%。曲線呈典型的理想緩沖器特征：載荷快速上升至一個穩定平臺期并保持，直至行程結束。這說明通過優化磁流變液間隙設計，實現了穩定的阻尼力輸出。

試驗過程中試驗曲線存在的高頻微小波動，主要源于吊籃-導軌系統的低頻振動以及結構柔性，這些是剛性多體模型未完全涵蓋的因素。此外，系統存在的摩擦消耗了少量能量，導致試驗曲線的回彈能量略低于仿真，但誤差控制在10%以內。這一結果充分證明，該自適應起落架在從收攏到全伸展的各種工作長度下，均能保持卓越的常規緩沖性能。

4.2 抗墜毀著陸（6 m/s）性能分析

在6 m/s的墜撞工況下，試驗成功觸發了兩級緩沖器的串聯工作模式，其載荷-時間曲線呈現出清晰的三階段特征：

第一階段（磁流變緩沖器主導） ：撞擊初期，載荷快速上升并形成第一個平臺，與2 m/s工況類似，對應磁流變緩沖器單獨壓縮吸能。

第二階段（兩級緩沖器協同） ：當載荷峰值達到油氣緩沖器的觸發閾值時，油氣緩沖器開始壓縮。由于兩個緩沖器的氣體彈簧串聯，系統總剛度瞬時降低，導致載荷出現一個明顯的下降臺階。隨后，在油氣緩沖器油液阻尼和兩器氣體彈簧的共同作用下，載荷在一個新的、更高的平臺保持穩定。此階段吸收了絕大部分墜撞能量。

第三階段（油氣緩沖器單獨作用） ：磁流變緩沖器行程結束時，載荷再次快速上升，直至達到峰值，隨后由油氣緩沖器完成最終的能量耗散。

試驗測得該工況下的整體緩沖效率約為75%，雖低于常規工況，但在吸收如此巨大沖擊能量的前提下，已是非常優異的表現。兩者的主要差異體現在第二階段平臺的波動和峰值載荷的數值上，誤差約15%。這主要是因為在高速大沖擊下，油液的空化效應、結構更明顯的彈性變形以及更復雜的摩擦狀態等非線性因素加劇，模型對其進行完全精確描述的難度增大。盡管如此，模型已能有效反映兩級緩沖的物理本質和工作時序。

五、結論與未來展望

本研究針對直升機在復雜地形安全著陸與抗墜毀的雙重需求，提出了一種創新的緩沖作動行走一體化自適應起落架方案，并對其單支腿落震性能進行了深入的仿真與試驗研究。主要結論如下：

構型創新有效：所提出的一體化設計，成功將姿態調節、常規緩沖與抗墜毀緩沖功能高度集成，驗證了通過兩個液壓作動自由度實現大范圍（垂向500mm）姿態自適應調節的可行性。

緩沖性能優異：基于磁流變智能阻尼與油氣緩沖器閾值觸發的兩級緩沖系統工作邏輯可靠。在2 m/s常規著陸時，系統緩沖效率高達85%以上；在6 m/s嚴酷墜撞下，兩級緩沖器有序協同工作，仍能保持約75%的緩沖效率，展現了強大的能量耗散能力和抗墜毀潛力。

模型驗證可靠：建立的多體動力學落震仿真模型，在不同速度、不同姿態下與試驗結果吻合良好（誤差普遍在10%-15%），證明了該模型可作為后續性能優化和全機著陸分析的可靠工具。

盡管本研究取得了階段性成果，但面向工程實用化，仍有諸多方向值得深入探索：

全機耦合動力學：下一步需研究四腿聯動時的協調控制策略，并建立“柔性機體-自適應起落架-復雜地面”的全耦合動力學模型，分析整機著陸穩定性。

控制策略智能化：結合深度學習與強化學習等人工智能方法，開發能夠?qū)崟r識別地形、預測沖擊并優化緩沖器參數與作動筒柔順控制的智能著陸控制系統，以應對完全未知和非結構化的地形。

材料與驅動輕量化：進一步研究新型復合材料在搖臂等結構件的應用，并探索電動靜液作動器（EHA） 替代傳統中央液壓系統的可能性，以減輕系統重量，提高能效。

多棲場景拓展：借鑒水陸空三棲機器人的概念，未來可探索該自適應起落架構型在水面迫降、雪地、沼澤等特殊場景下的適應性改造，極大擴展直升機的任務邊界。

總之，緩沖作動行走一體化自適應起落架代表了未來高適應性航空著陸裝備的重要發展方向。本研究為其從概念走向工程實踐奠定了堅實的理論基礎與數據支撐，有望顯著提升直升機在搶險救災、野外勘探、特種作戰等關鍵領域的環境適應性與任務成功率。
