銅漿料作為印刷電子中的關鍵材料，其電學性能直接決定了印刷電路的導電性與可靠性。然而，傳統固化型銅漿料在添加粘合劑提升界面粘附性的同時，常伴隨電阻率上升的問題。如何在保證粘附性的前提下優化電學性能，成為研究重點。本章基于Xfilm埃利四探針技術，系統分析配方組分與燒結工藝對銅漿料電阻率的影響，旨在為高性能銅漿料的開發提供實驗依據。

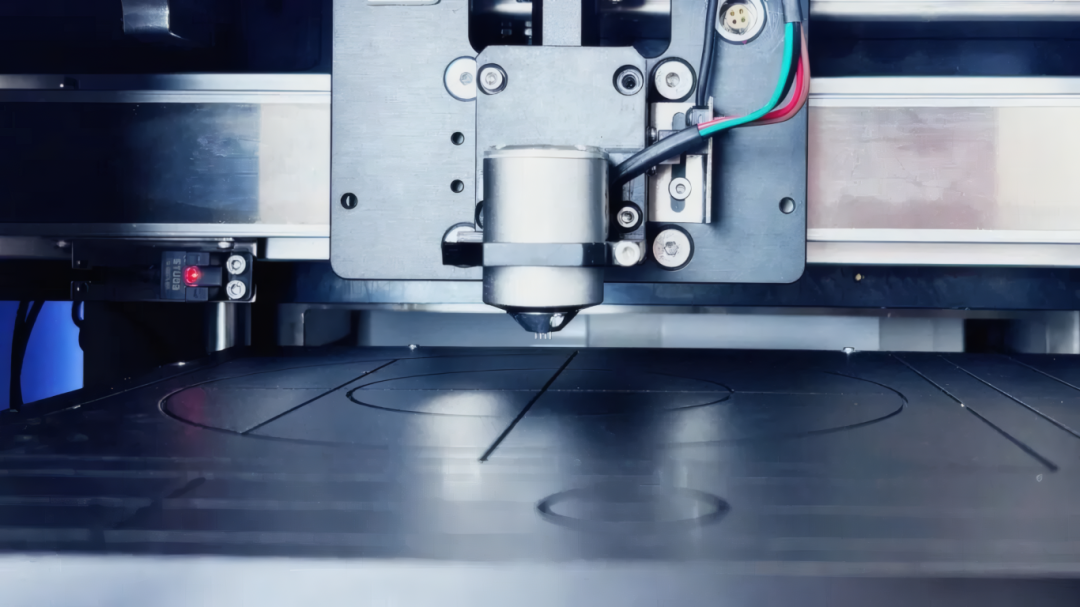

Xfilm埃利四探針?lè)阶鑳x

本研究采用四探針測試對印刷電路進行方塊電阻（Rs）測量，并結合樣品厚度計算電阻率（ρ = Rs × t）。測試過程中每個樣品取5次測量的平均值，確保數據可靠性。漿料配方以8μm銅片為主要填料，輔以銅前驅體、酚醛樹脂、乙基纖維素及正丁醇溶劑，通過絲網印刷于聚酰亞胺（PI）基底上，并在氮?dú)獗Ｗo(hù)下進行熱處理。

銅片尺寸對電阻率的影響

/Xfilm

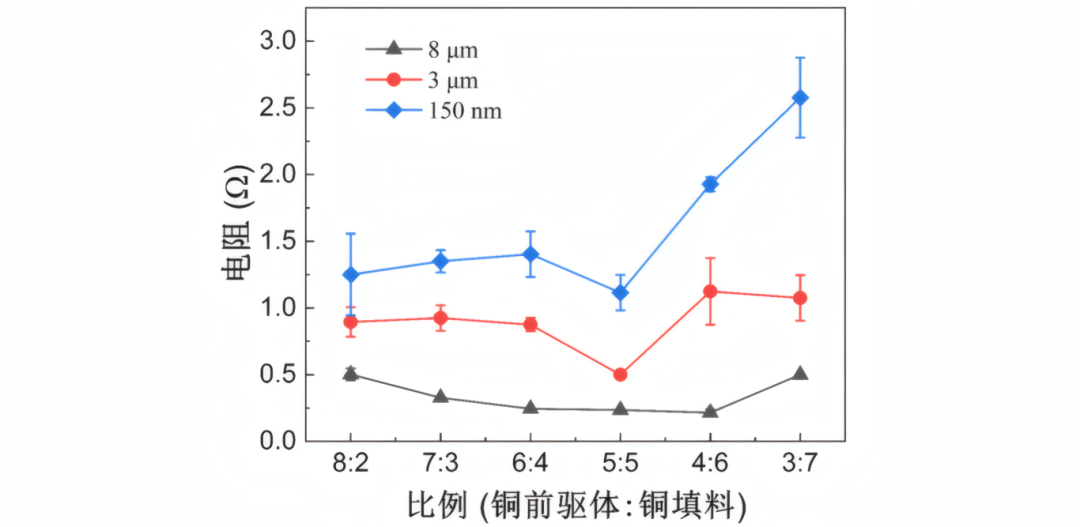

不同尺寸銅片對漿料電學性能的影響

研究比較了150 nm、3 μm和8 μm三種銅片對漿料電阻率的影響。結果表明，8 μm銅片作為填料的漿料電阻最低（0.21 Ω），較150 nm銅片（1.15 Ω）降低約9倍。其原因?yàn)榇蟪叽玢~片在樹脂固化收縮過程中接觸面積更大，更易形成連續導電網絡，符合滲流理論。

溶劑選型對電阻率的影響

/Xfilm

正丁醇、乙二醇、聚乙二醇和甘油四種溶劑中，僅正丁醇（沸點120℃）能在酚醛樹脂固化溫度（170℃）前完全揮發，所得印刷電路表面平整。其余溶劑因沸點過高，在固化過程中殘留揮發，導致表面形成球狀凸起，影響電路可靠性與電阻率穩定性。

粘合劑與銅前驅體的協同作用

/Xfilm

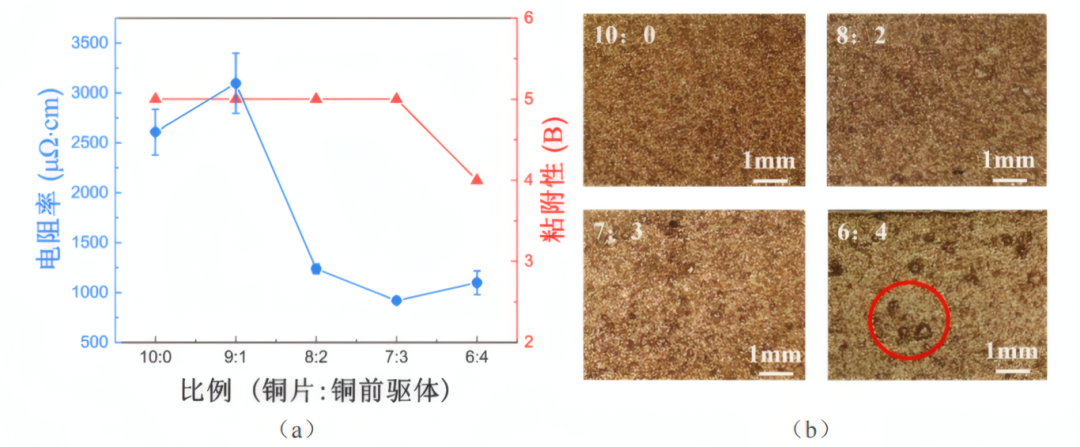

銅前驅體添加量對印刷電路的影響。(a)銅前驅體添加量對粘附性和電學性能的影響;(b)銅前驅體添加對表面形貌的影響

通過正交實驗系統分析銅前驅體、酚醛樹脂和乙基纖維素對電阻率的影響。極差分析顯示，銅前驅體的極差（R = 879.96）遠高于樹脂（R = 124.23）和纖維素（R = 265.27），表明其對電阻率影響最為顯著。顯著性分析（P < 0.05）進一步證實銅前驅體為關鍵因素。

銅前驅體的添加可在樹脂基體中原位分解生成50–300 nm銅納米顆粒，填充銅片間的絕緣間隙，構建額外導電路徑。當銅片與銅前驅體比例為7:3時，電阻率降至358 μΩ·cm，較未優化配方降低約50%。然而，過量添加銅前驅體會降低總金屬含量，反而導致電阻率上升。

燒結工藝對電阻率的調控

/Xfilm

燒結溫度與時間對銅漿料電阻率有顯著影響。在140–220℃范圍內，隨著溫度升高，電阻率逐步下降。200℃燒結5分鐘即可使電阻率降至331 μΩ·cm，與180℃燒結80分鐘的結果（346 μΩ·cm）相當，表明適當提高溫度可大幅縮短工藝時間。

升溫速率亦為重要參數。當速率低于10℃/min時，印刷電路表面平整；速率提高至15℃/min時，表面出現局部凸起；20℃/min時則形成大量凸起結構，嚴重劣化電阻率與機械性能。其原因?yàn)檫^(guò)快升溫導致樹脂提前固化，包裹未揮發溶劑，產生氣孔與缺陷。

銅漿料性能影響

/Xfilm

優化后的銅漿料配方為：

8 μm銅片 : 銅前驅體 : 酚醛樹脂 : 乙基纖維素 : 正丁醇 =38 : 17 : 4 : 12 : 29

最佳工藝參數為：

燒結溫度：200℃

保溫時間：5分鐘

升溫速率：10℃/min

氣氛：氮?dú)獗Ｗo(hù)

在該條件下，銅漿料電阻率最低達331 μΩ·cm，粘附性為ASTM D3359 5B級，柔韌性良好，適用于精細電路印刷（最小線寬0.3 mm）。

綜上，通過四探針測試技術分析表明，銅漿料的電阻率受配方與工藝多重因素影響。銅前驅體作為關鍵添加劑，能有效構建納米導電通路，提升電學性能；合理選擇溶劑與調控?zé)Y(jié)參數則可保障電路形貌與可靠性。本研究提出的優化配方與工藝，在維持高粘附性的同時顯著降低電阻率。

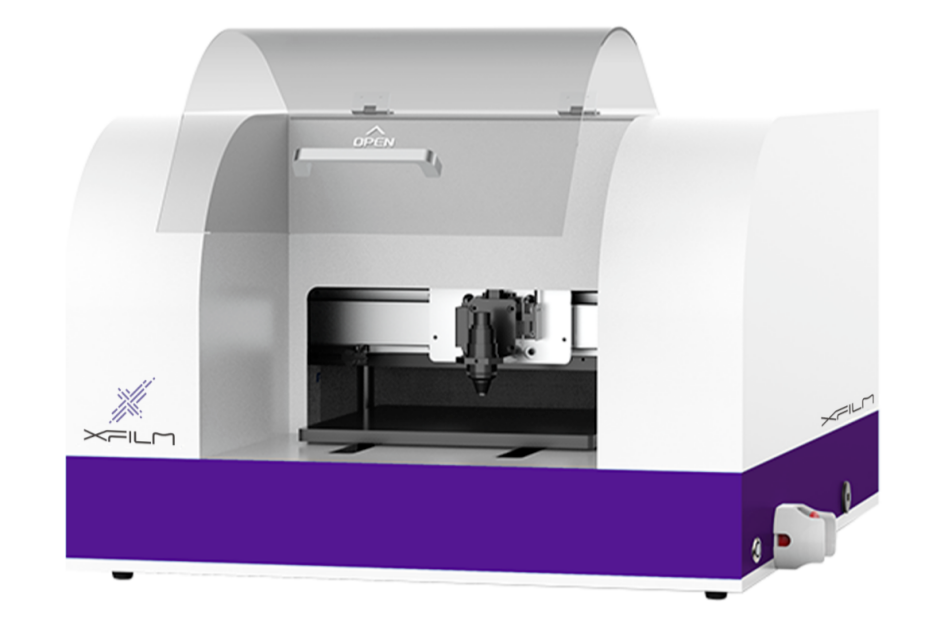

Xfilm埃利四探針?lè)阶鑳x

/Xfilm

Xfilm埃利四探針?lè)阶鑳x用于測量薄層電阻（方阻）或電阻率，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。

• 超高測量范圍，測量1mΩ~100MΩ
• 高精密測量，動態重復性可達0.2%
• 全自動多點掃描，多種預設方案亦可自定義調節

• 快速材料表征，可自動執行校正因子計算

基于四探針?lè)ǖ腦film埃利四探針?lè)阶鑳x，憑借智能化與高精度的電阻測量?jī)?yōu)勢，可助力評估電阻，推動多領域的材料檢測技術升級。
