碳膜作為兼具高熱導率、優良導電性和化學穩定性的半導體材料，在電子設備散熱、微機電系統等領域應用廣泛。電阻率作為評估碳膜導電性能的核心參數，其準確檢測直接影響碳膜在電路設計、散熱器件制造中的應用效果。Xfilm埃利四探針?lè)阶鑳x因快速、自動掃描與高精密測量，常用于半導體材料電阻率檢測。本文基于四探針?lè)ǖ幕驹恚Y(jié)合碳膜材料的特性，重點闡述檢測方案的優化措施與實驗驗證過程，為碳膜電阻率的精準檢測提供參考。

四探針?lè)z測碳膜電阻率的原理

Xfilm埃利四探針?lè)阶鑳x

四探針?lè)ㄍㄟ^(guò)四個呈線性排列的探針垂直接觸樣品表面實現電阻率測量。向外側兩個探針通入恒定直流電（I），通過高精度電壓表測量中間兩個探針間的電壓（V??），結合探針系數計算電阻率，公式為：ρ = C×(V??/I)，其中C 為探針系數（cm），取決于探針間距與排列方式。

實際檢測需根據樣品厚度（W）與探針間距（S）的比值進行修正。當a＞1.386 時采用厚塊理論計算，a＜1.386 時采用薄塊理論。實驗選用的碳膜樣品厚度約30μm，四探針間距為2mm，計算得a=0.015，故采用薄塊理論公式：ρ=(Wπ/ln2)×(V??/I)×f?(a)，其中f?(a)為厚度修正函數。

實驗樣品與校準基準

/Xfilm

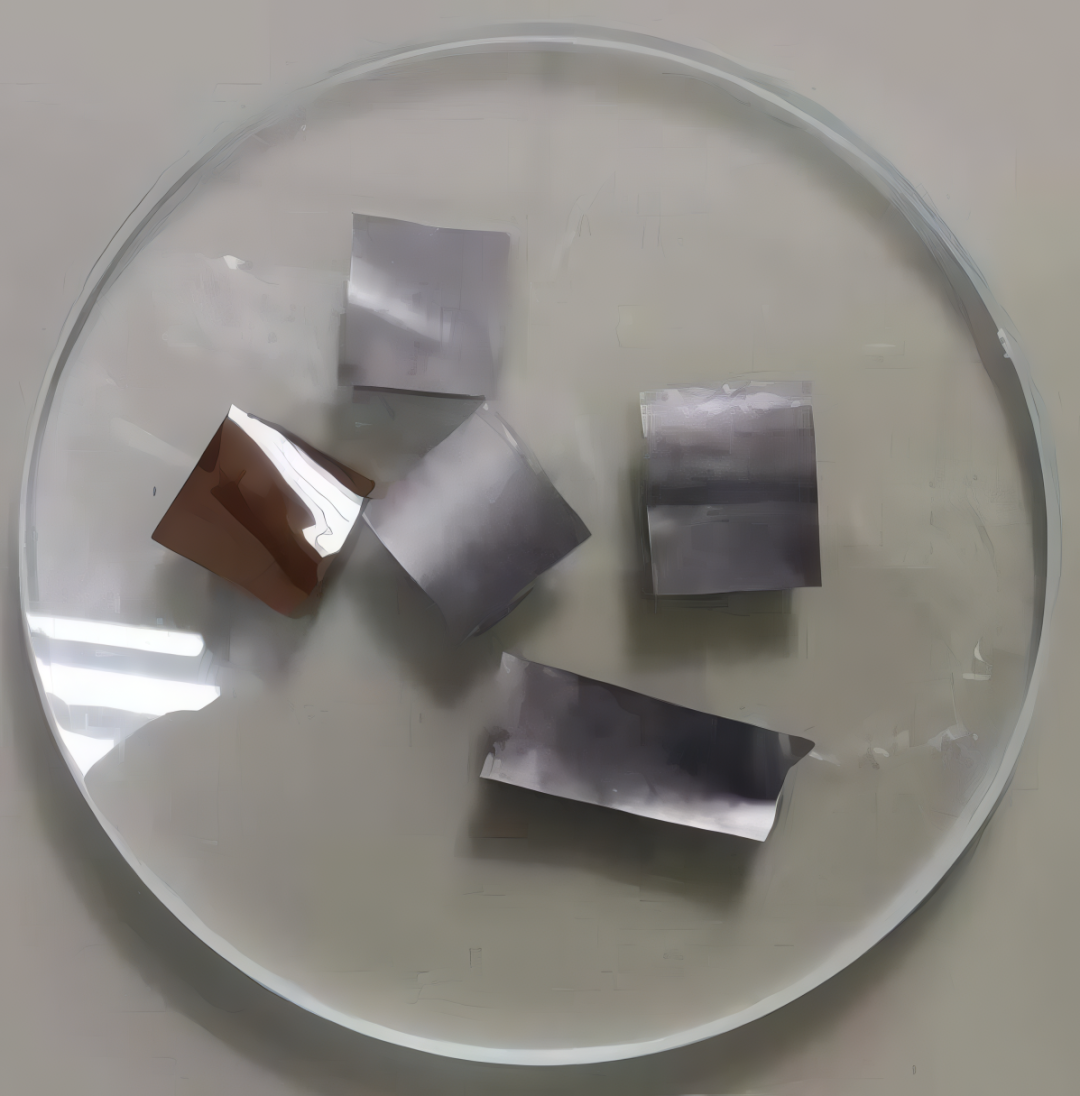

碳膜檢測樣本實物圖

實驗檢測樣品包括純碳膜與復合碳膜（碳膜與聚酰亞胺PI 復合）。為保證檢測準確性，先通過霍爾效應檢測系統對碳膜進行標準表征，測得其標準電阻率為0.852×10??Ω?cm，載流子濃度為0.67×102?cm?3，作為后續檢測的校準基準。

碳膜電阻率檢測的優化方案

/Xfilm

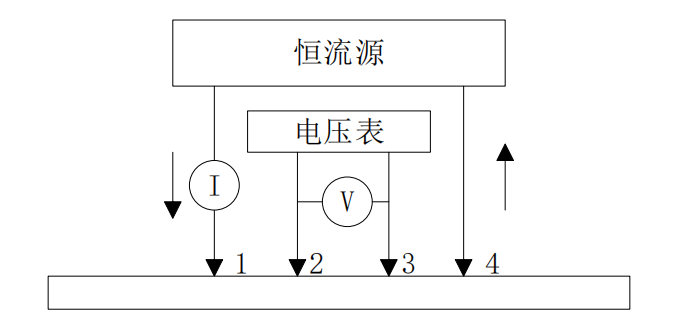

四探針?lè)ㄊ疽鈭D

1. 探頭結構改進

碳膜厚度?。ㄎ⒚准?jí)）、結構細膩，傳統鋒利探針易刺穿膜層造成損傷。實驗采用鍍金合金探頭，并對探頭進行圓化處理，減少對碳膜表面的劃傷與壓迫損傷。通過探究探針壓力對檢測結果的影響發現，當壓力在1.0-3.0N范圍內時，碳膜與復合碳膜的電阻率保持穩定，此壓力范圍被確定為最佳檢測壓力區間。

2.電極接觸優化

傳統導電銀漿直接與碳膜接觸時，I-V 曲線呈非線性，電接觸性能差，導致檢測誤差較大。為解決這一問題，采用“電子束蒸發Al 電極 + 導電銀漿引線” 的復合電極結構：先通過電子束蒸發技術在碳膜表面形成金屬 Al 電極，再用導電銀漿作為外引線連接電極。該結構使 I-V 曲線在±0.6V 范圍內呈現良好線性特性，有效降低了接觸電阻帶來的誤差干擾。

3.環境與溫度控制

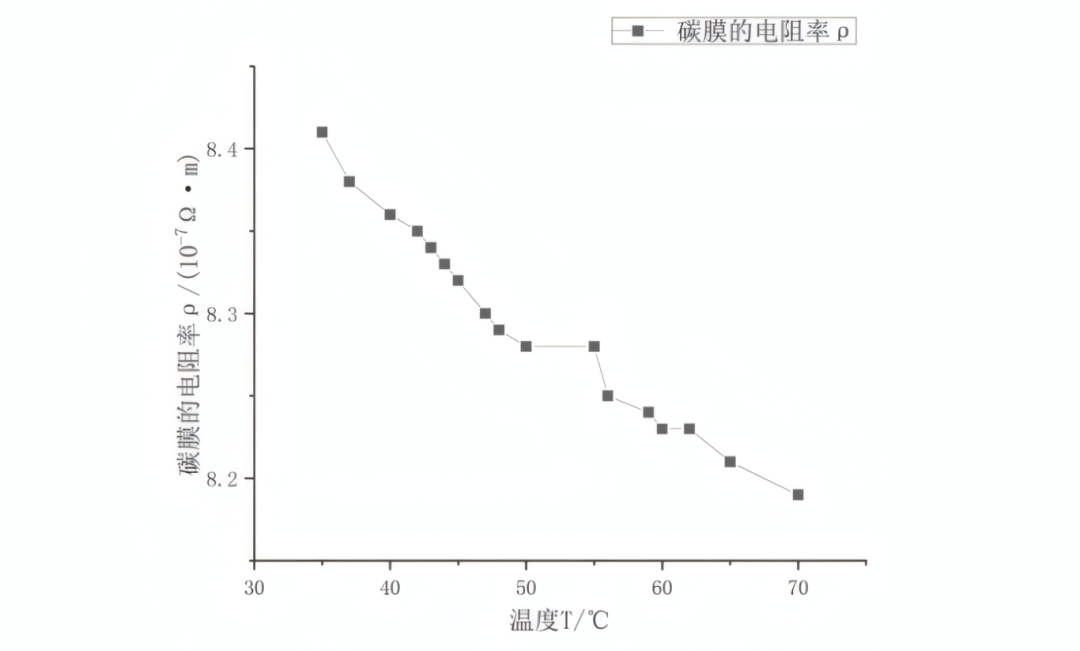

碳膜電阻率溫度關系圖

碳膜電阻率受溫度影響顯著，實驗中重點分析了電阻溫度系數（TCR）的變化規律。在30-70℃范圍內，碳膜與復合碳膜的電阻率均隨溫度升高而降低，TCR 為負值且逐漸減小，表明該類碳膜的導電性能隨溫度升高而增強。檢測過程中需控制環境溫度穩定，避免溫度波動對結果的干擾。

實驗驗證與結果分析

/Xfilm

采用四探針測試儀對純碳膜與復合碳膜進行檢測，優化方案經六次重復測量，碳膜電阻率穩定在0.82×10??Ω?m左右。與霍爾效應檢測的標準值對比，檢測誤差從傳統方法的15.5% 降至3.8%，驗證了優化方案的有效性。

對復合碳膜的檢測結果顯示，其在30-80℃范圍內同樣表現出負溫度系數特性，電阻率隨溫度升高平穩下降，擬合曲線相關性良好。實驗結果表明，優化后的四探針?lè)苡行б?guī)避接觸誤差與壓力干擾，準確反映碳膜的本征導電特性，且在常溫工作環境下檢測穩定性優異。

綜上，基于四探針?lè)ǖ奶寄る娮杪蕶z測，通過探頭圓化處理、復合電極結構優化、厚度修正與溫度控制等措施，成功將檢測誤差控制在4%以內。實驗證實，碳膜與復合碳膜在常溫及一定溫度范圍內電阻率穩定性良好，其負電阻溫度系數特性符合半導體材料的導電規律。該檢測方法操作簡便、成本可控，能為碳膜在電子散熱、柔性電子等領域的應用提供精準的電阻率數據支撐。

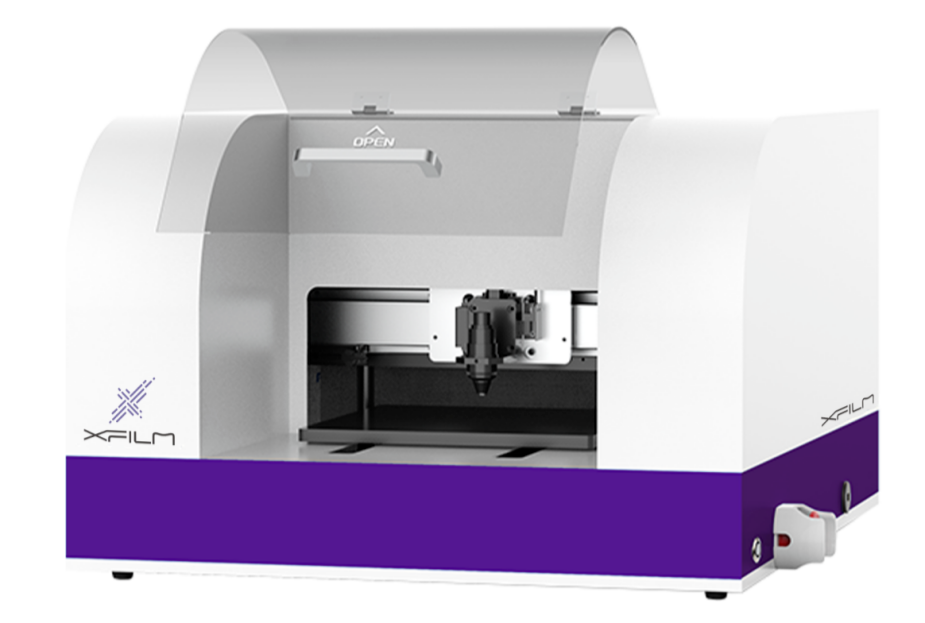

Xfilm埃利四探針?lè)阶鑳x

/Xfilm

Xfilm埃利四探針?lè)阶鑳x用于測量薄層電阻（方阻）或電阻率，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。

• 超高測量范圍，測量1mΩ~100MΩ
• 高精密測量，動態重復性可達0.2%
• 全自動多點掃描，多種預設方案亦可自定義調節

• 快速材料表征，可自動執行校正因子計算

基于四探針?lè)ǖ腦film埃利四探針?lè)阶鑳x，憑借智能化與高精度的電阻測量?jī)?yōu)勢，可助力評估電阻，推動多領域的材料檢測技術升級。
