上海雷卯生產的PMOSLMTL1P10可以替代pin to pin強茂（PANJIT）的PJA3471和美微科（MCC）的SI01P10。已經有很多客戶選用LMTL1P10替代，客戶可以獲得更好的價格和更快的交期。特別是在一些受空間收下限的小電子設備很受青睞。

三款MOS參數對比如下：

雷卯LMTL1P10是一款高性價比、通用性強的P溝道MOSFET。其100V耐壓和SOT-23小封裝的組合，使其在需要安全、緊湊地控制電源通斷的各種場景中成為優選方案，尤其適合于消費電子、辦公設備、汽車電子及工業控制領域的電源管理設計。

一

LMTL1P10特性

VDS = -100VID=-0.9 A

RDS(ON), VGS@-10V, ID@-0.8A<650m??

RDS(ON), VGS@-4.5V,ID@-0.4A<700m?

增強型溝槽工藝

SOT-23 —體積小巧（約3mm x 3mm），節省電路板空間，適合高密度貼裝。

二

LMTL1P10應用場景

核心應用場景：高端電源開關/負載開關

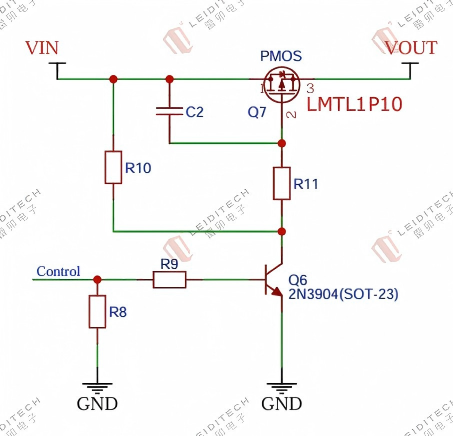

高端電源開關/負載開關將MOSFET串聯在電源（Vcc）與負載之間，使用MCU GPIO通過簡單電路（如一個NPN三極管）或一個小型N-MOS來控制其柵極電平，實現“一鍵斷電”。

優點：可徹底切斷外圍模塊（如傳感器、通信模塊、顯示屏背光）的供電，實現零待機功耗，是電池供電設備節能的關鍵設計。

適用設備：智能家居設備、便攜式儀器、物聯網終端。

汽車電子輔助電路

用于車載設備（導航/記錄儀）的電源切換，100V耐壓可應對汽車電源瞬態電壓，SOT-23封裝滿足小型化需求。

辦公設備與工業控制

利用其100V耐壓和近1A的電流能力，非常適合驅動打印機、掃描儀、自動化設備中的小型直流電機、散熱風扇、電磁閥、指示燈等負載。

PWM控制與簡易DC-DC電路

由于其開關速度較快且導通電阻低，可用于低頻PWM調光、調速等場景。也可作為簡易開關電源或線性穩壓器中的功率開關管，適用于非隔離、小功率的電壓轉換。

三

MOSFET選型與使用注意事項

1、驅動電路：為保證驅動電路能為柵極提供足夠負的Vgs（通常需要 ≤-4.5V或-10V，視具體型號和所需Rds(on)而定），以使其完全導通，降低損耗。常用一個NPN三極管（如MMBT3904）構成下拉開關，由MCU的3.3V/5V GPIO控制。

2、柵極電阻抗干擾：在驅動路徑上串聯一個小電阻（如10-100Ω），可以抑制柵極振蕩，減少EMI。

3、柵極保護：務必在柵-源極間并聯一個電阻（如10kΩ），確保MCU未輸出時MOS管處于確定關斷狀態，防止意外導通

4、體二極管：P-MOS內部存在一個從源極（S）指向漏極（D）的寄生二極管。在作為開關時，這個二極管的方向通常是反向的。但在感性負載（如電機、繼電器）關斷時，需要考慮續流路徑，這個二極管有時會起到續流作用，但可能需要額外的肖特基二極管來分擔。

5、功耗與散熱：SOT-23封裝散熱能力有限，需根據公式P_loss = I2* Rds(on)計算導通損耗，確保在安全溫度范圍內工作。

上海雷卯電子將持續深耕靜電浪涌防護領域，迭代優化防護器件的性能與封裝，為溫度傳感器的穩定運行保駕護航。工程技術人員在設計過程中，應充分結合傳感器類型、電源參數與接口特性，選用適配的防護方案，從源頭規避故障風險，提升系統整體可靠性。
