S7-1200 直連匯川 CANopen 伺服？

一個網關盒子，打通 Profinet 與 CAN 的通信壁壘

在某自動化裝配設備中，客戶采用西門子 S7-1200 PLC 作為主控制器，需對現場匯川 IS620 系列伺服驅動器實現啟?？刂?、目標位置/速度設定、運行狀態監控及故障診斷。
然而，S7-1200 原生僅支持 Profinet 協議，而匯川伺服通過 CANopen 總線進行通信——兩者屬于不同工業網絡體系，無法直接互聯。

如何在不更換現有伺服系統的情況下，實現高效集成？

答案是：引入穩聯技術 WL-ABC3033 Profinet 轉 CANopen 協議網關。

方案核心：透明橋接，無縫映射

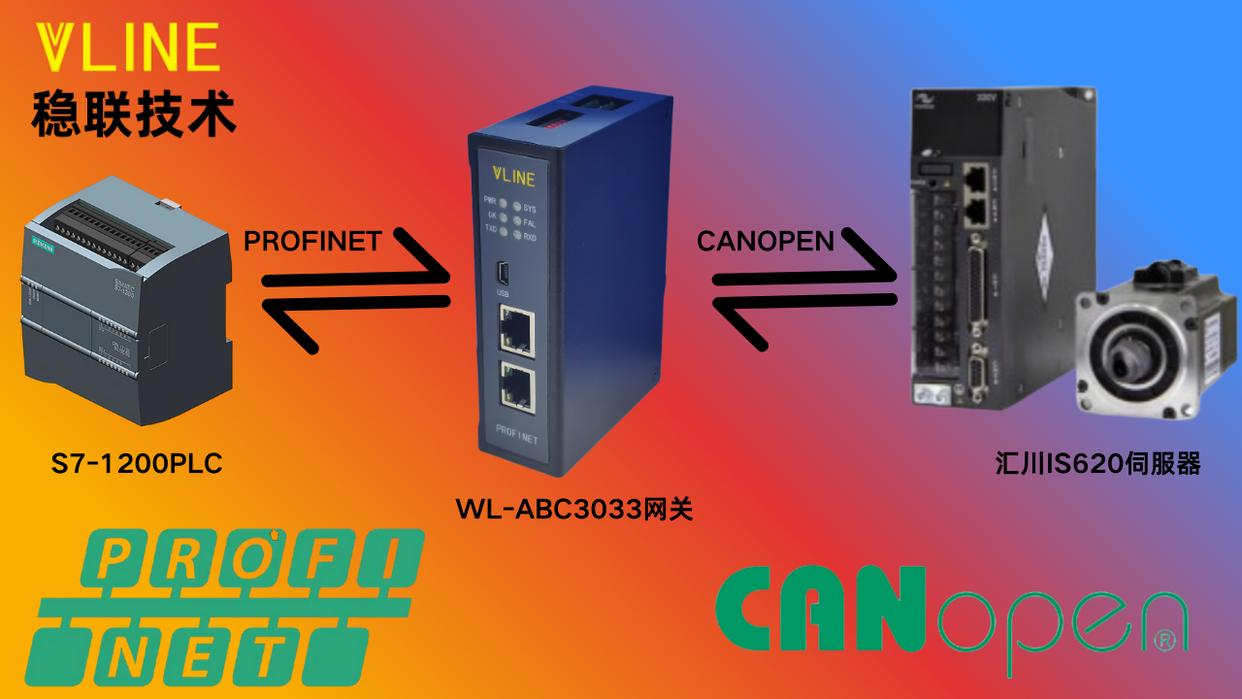

該網關在 Profinet 與 CANopen 網絡之間建立雙向?qū)崟r(shí)數據通道：

對上：作為 Profinet IO 從站，被 S7-1200 視為標準 I/O 設備；

對下：作為 CANopen 主站，與匯川伺服交互；

關鍵過程數據（控制字、目標位置、狀態字、實際位置等）通過 PDO 映射 實時透?jìng)鳎ㄐ胖芷诳蛇_(dá) 4 ms。

最終效果：PLC 程序只需讀寫對應 I/Q 區，即可像控制本地模塊一樣精準操控遠程伺服軸。

配置流程精要（博途 + ESCP-CAN）

步驟 1：TIA Portal 組態（Profinet 側）

新建項目，添加 S7-1200 PLC ；

安裝 Profinet 轉 CANopen 協議網關的 GSDML 文件（通過“選項 → 安裝 GSD”）；

從硬件目錄拖入 Profinet 轉 CANopen 協議網關至網絡視圖；

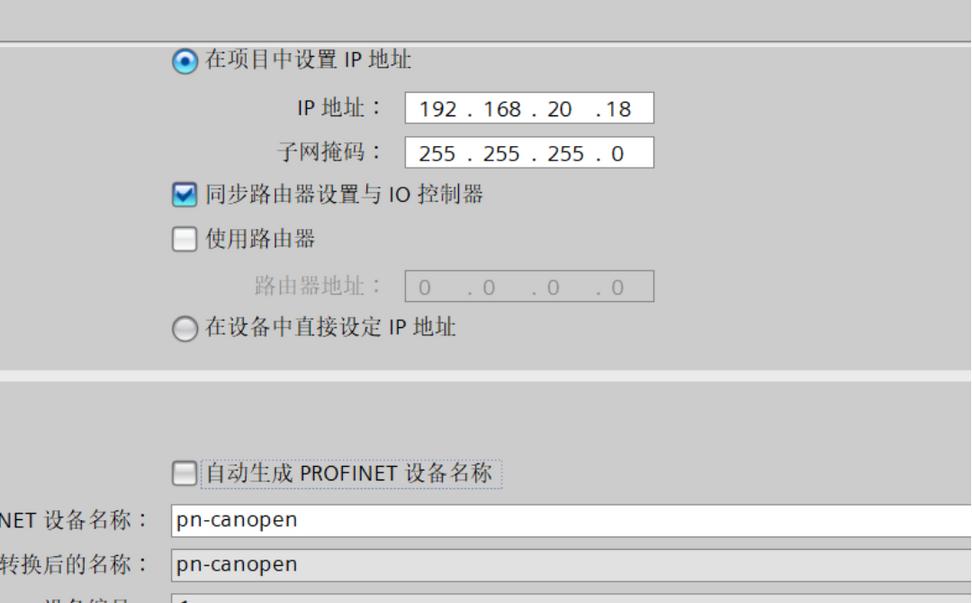

分配 IP 地址與設備名稱（建議手動命名，如 pn-can）；

在設備視圖中配置輸入/輸出字節數（例如：輸出 8 字節 = 控制字+目標位置；輸入 8 字節 = 狀態字+實際位置）；

連接 PLC 與 Profinet 轉 CANopen 協議網關，編譯并下載組態。

步驟 2：ESCP-CAN 配置（CANopen 側）

打開 Profinet 轉 CANopen 協議網關的配置工具 ESCP-CAN；

創建新項目，設置 Profinet 轉 CANopen 協議網關網關 IP 與名稱（須與博途一致）；

配置 CAN 子網參數：

波特率：250 Kbit（匯川 IS620N 默認值）；

節點 ID：1（伺服默認地址，可通過撥碼修改）；

掉線策略：設為“凍結最后有效值”，掉線超時 100 ms；

導入 EDS 文件；

定義 PDO 映射：

RPDO1（PLC → 伺服）

映射對象：0x6040（Controlword）、0x607A（Target Position）

對應 PROFINET 輸出區起始字節：100

TPDO1（伺服 → PLC）

映射對象：0x6041（Statusword）、0x6064（Position Actual Value）

對應 PROFINET 輸入?yún)^(qū)起始字節：100

選擇 PC 連接 Profinet 轉 CANopen 協議網關的 USB 虛擬 COM 口；

點擊 “下載”，將配置寫入網關硬件。

步驟 3：在線聯調

返回博途，將組態轉為“在線”模式；

為 Profinet 轉 CANopen 協議網關分配設備名稱（右鍵連接鏈 → 分配名稱）；

監控 I/Q 區數據，驗證控制指令與狀態反饋是否實時同步；

在 PLC 程序中按 CiA 402 狀態機流程完成伺服使能與運動控制。

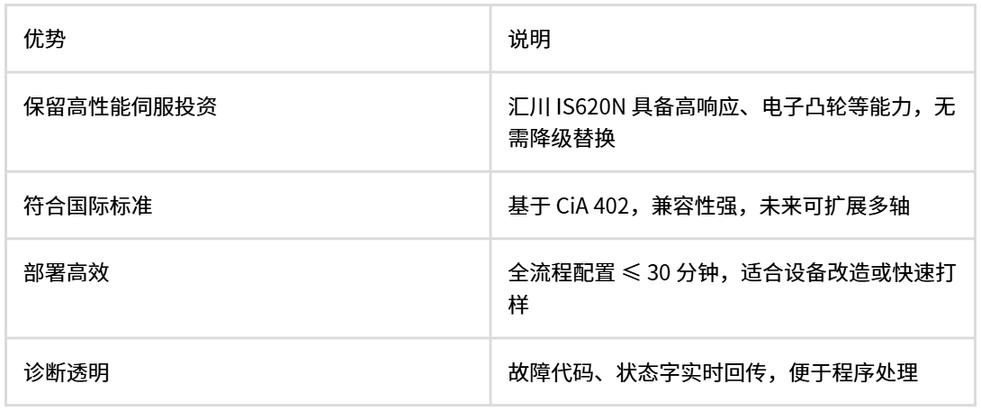

為什么這個方案值得推薦？

結語

在多品牌共存的工業現場，協議差異不應成為性能升級的障礙。
通過 Profinet-to-CAN 網關，西門子 S7-1200 能輕松駕馭匯川 IS620N 等主流 CANopen 伺服——
讓高端運動控制，融入你的現有控制系統。
