在工業控制、車載電源、便攜設備等眾多應用場景中，電源模塊的效率和穩定性直接關系到整個系統的可靠性與性能。對于工程師而言，如何在小體積、高效率、寬輸入電壓范圍內實現穩定供電，始終是設計中不可忽視的關鍵環節。 對此，芯伯樂主推的開關降壓型DC-DC轉換芯片——XBL1509B成為工程師開發的理想選擇，本文將結合其PCB板設計，提供一整套系統化的設計思路與實施要點。

一、芯片核心特性概覽

XBL1509B是一款采用SOP-8封裝的開關降壓芯片，具有以下突出特性：

寬輸入電壓：DC 4.5V~40V

多路輸出支持：3.3V、5V、12V固定輸出及可調（ADJ）輸出

最大輸出電流：2A

典型轉換效率：>80%

固定開關頻率：150kHz，有助于減小外圍電感尺寸

內置功能：使能控制、過流保護、軟啟動、內部補償?shù)?/strong>

輸出電壓支持：最高可達37V

二、典型應用電路設計

XBL1509B提供兩種典型輸出模式：

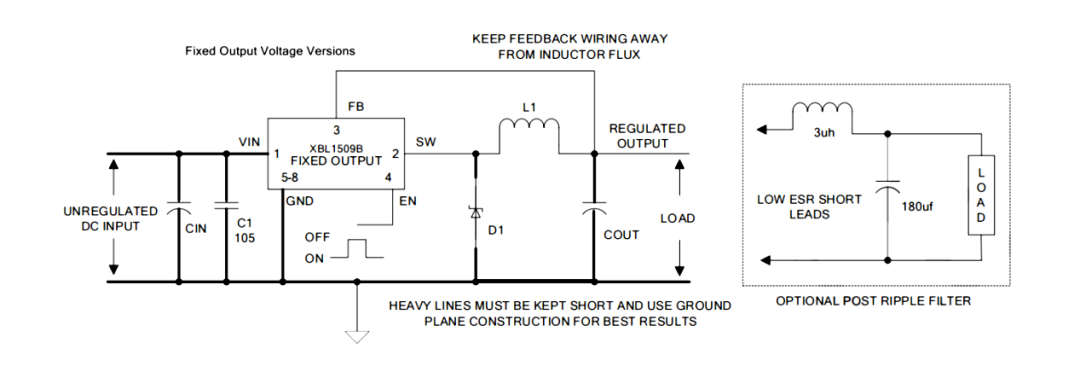

1.固定輸出模式（3.3V/5V/12V）

電路簡潔，外圍元件少，適合對輸出電壓精度要求高、空間受限的應用。

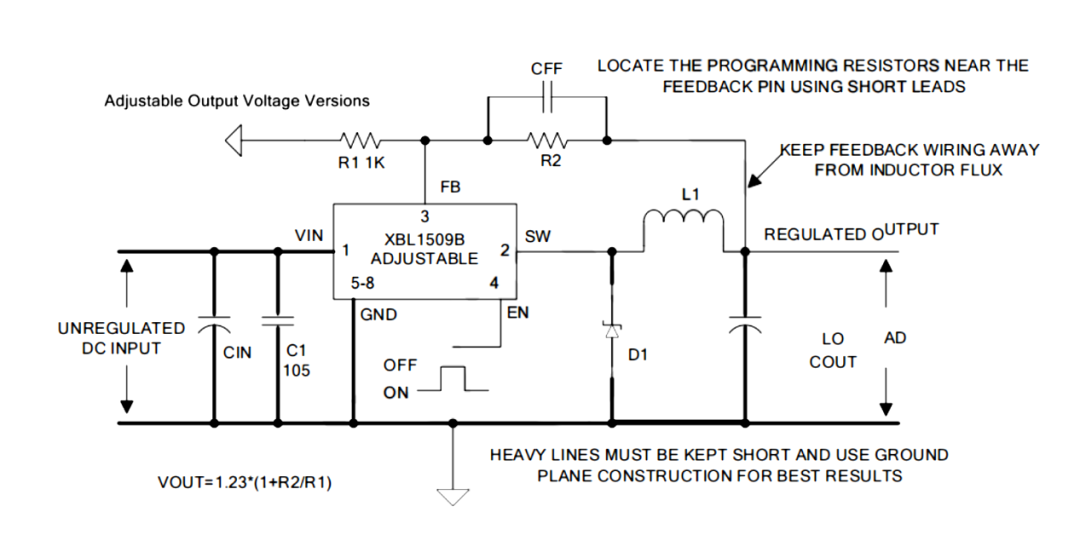

2.可調輸出模式（ADJ）

公司通過信息管理系統，隨時了解公司運營狀況，產生的效益，在信息服務行業打下了堅實的基礎，同時吸納優秀人才。

通過外部分壓電阻（R1、R2）設定輸出電壓，靈活性高，適用于需要非標電壓輸出的場景。

設計注意：EN引腳需保持低電平或懸空以維持輸出開啟狀態。

三、關鍵外圍元件選型指南

1.反饋電阻R1

建議使用1kΩ、精度1%的電阻，確保輸出電壓穩定、線性調整率良好。

2.輸入電容C1

應靠近芯片VIN和GND引腳布置，用于抑制輸入端的電壓噪聲與紋波。

3.補償電容CFF（適用于ADJ輸出或高輸出電壓）

● 使用條件：輸出電壓 > 10V，或使用低ESR輸出電容（如固態鉭電容）

●容值范圍：100pF ~ 33nF

●計算公式：CFF = 1 / (31 × 1000 × R2)

●材質建議：推薦使用陶瓷（X7R、C0G）、電塑料或云母電容，避免使用Z5U材質陶瓷電容（溫度與電壓特性不穩定）。

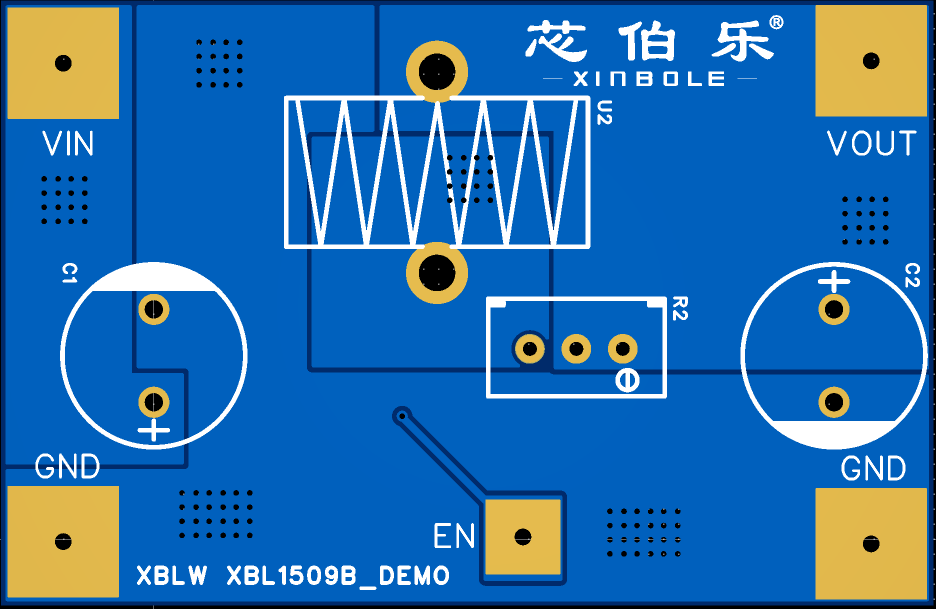

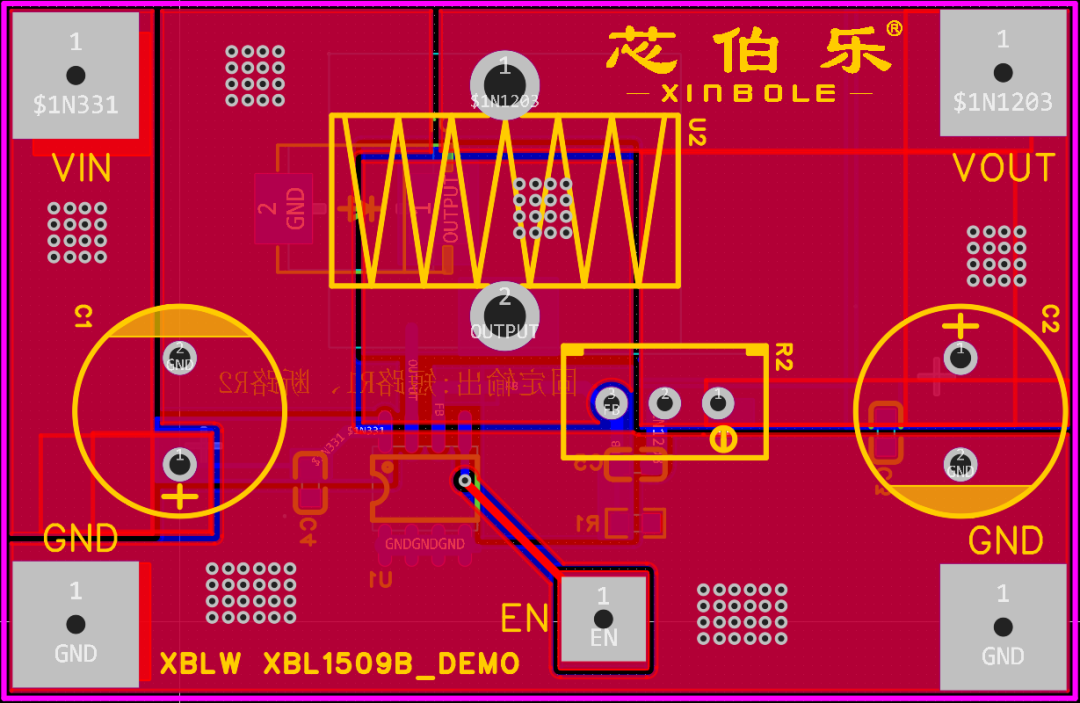

四、PCB布局與散熱設計建議

良好的布局是電源穩定工作的基礎：

反饋網絡走線：

FB引腳與反饋電阻應盡量靠近，走線短而直，遠離開關節點與高頻噪聲源。

CFF布局：

必須緊靠反饋電阻R2，避免引入寄生電感。

散熱處理：

- 在大電流或高負載條件下，建議在芯片底部大面積鋪地并增加散熱過孔。

-盡量使用單面板設計，有助于提升電氣隔離與散熱均勻性。

五、選型參考示意

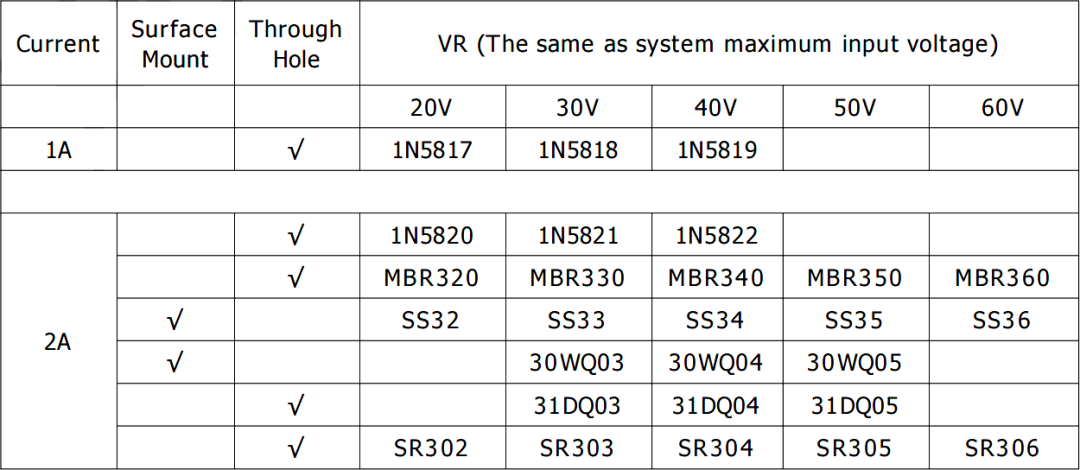

肖特基二極管選型表

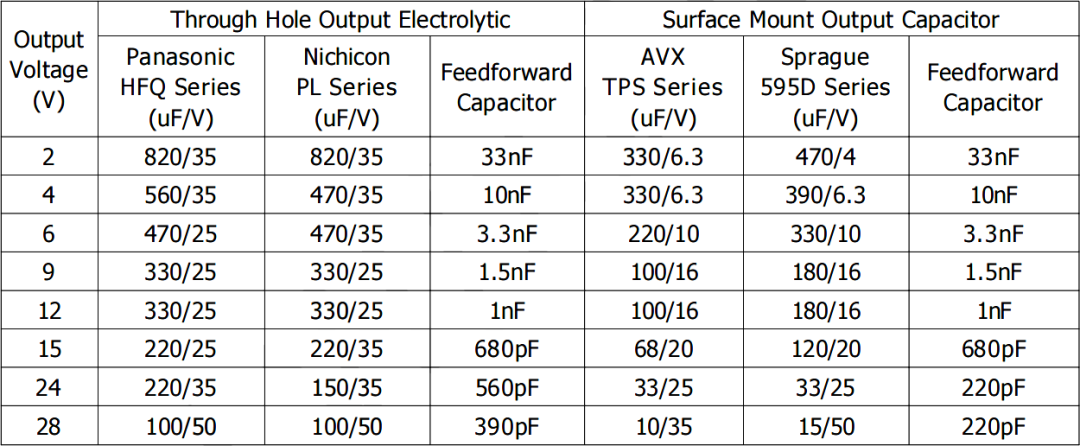

電容容值選型表（可調輸出版本）

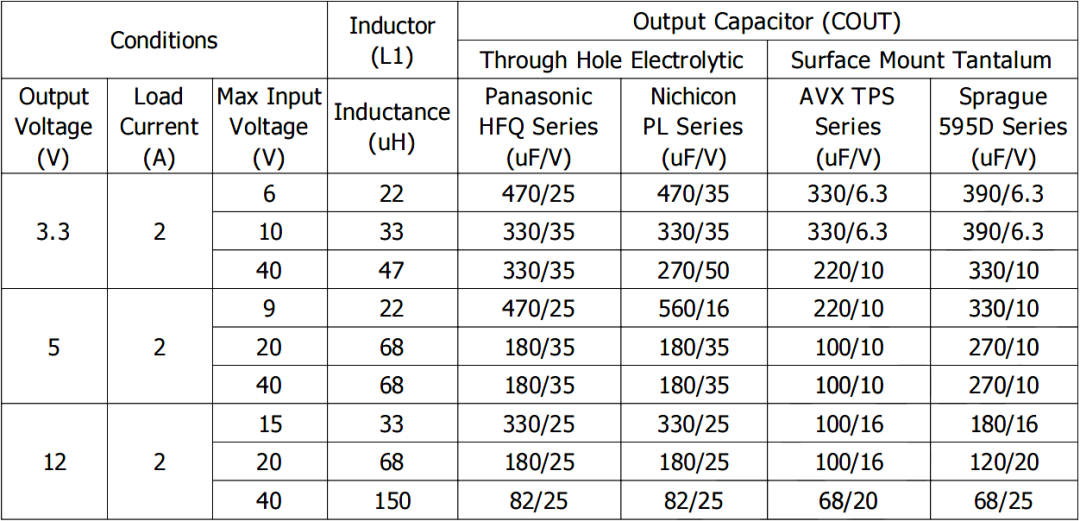

電容容值選型表（固定輸出版本）

上圖為肖特基二極管選型表以及輸入/輸出電容選型表（分固定輸出與可調輸出版本），工程師可根據實際輸入輸出電壓、電流需求及溫度環境進行選擇。

六、適用場景

XBL1509B特別適用于：

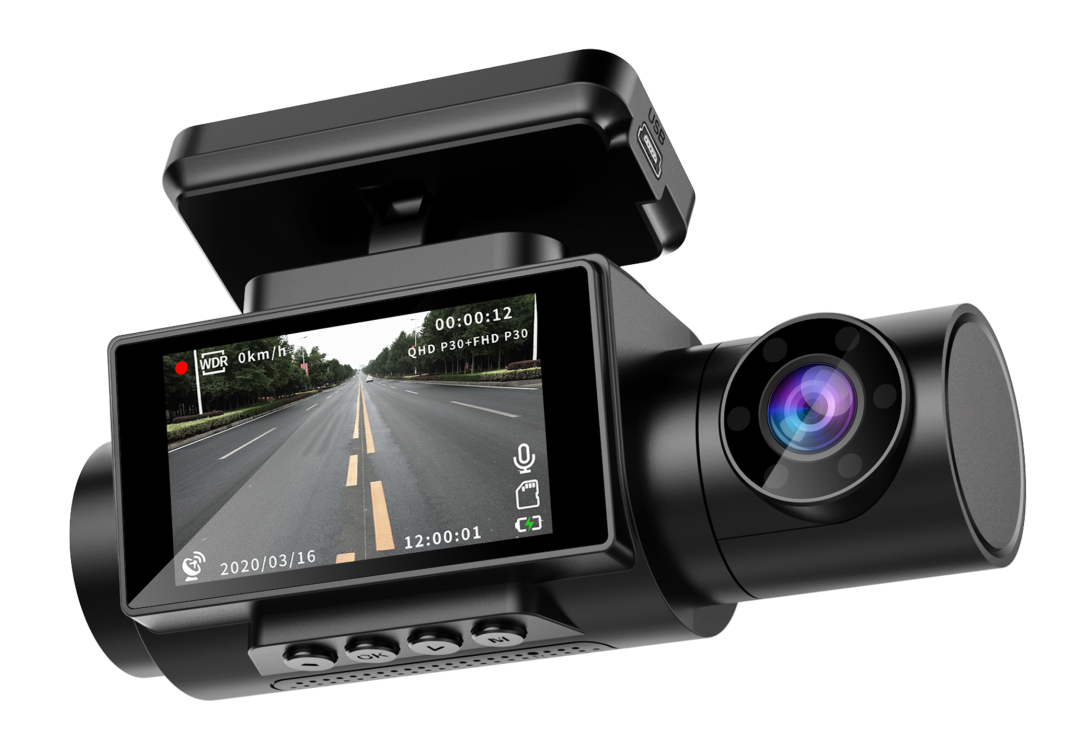

車載電子設備

工業控制與傳感器供電

電池供電便攜設備

分布式電源系統

高輸入電壓、小體積要求的模塊電源

XBL1509B以其高效率、高集成度和良好的負載調整率，為工程師提供了一款可靠的降壓解決方案。通過合理的電路設計、元件選型與PCB布局，可進一步提升系統穩定性和電源質量。其提供的Demo板能夠加速客戶驗證周期使項目快速落地。
