在電源設計領域，高效率、大電流輸出與優異的負載調節能力是核心設計指標。針對3A輸出電流的應用場景，選用XBL2596降壓轉換芯片，可為系統提供穩定可靠的電源轉換解決方案。此外，合理優化的電路板（PCB）布局設計，是保障XBL2596芯片充分發揮其標稱性能的關鍵環節。
一

芯片核心特性概覽

XBL2596是一款150kHz固定頻率的PWM降壓（Buck）DC/DC轉換器，具備以下特點：

寬輸入電壓：DC4.5V~40V 輸出規格：支持3.3V、5V、12V固定輸出及可調（ADJ）輸出 最大輸出電流：3A 典型轉換效率：最高可達90% 工作頻率：固定150kHz（第二級電流限制時自動降至50kHz） 內置功能：PWM控制、使能控制、過流保護、內部頻率補償 封裝形式：TO-263-5、TO-220-5

二

芯片核心特性概覽

XBL2596提供兩種輸出模式，電路簡潔、外圍元件少：

1.固定輸出模式（3.3V/5V/12V）

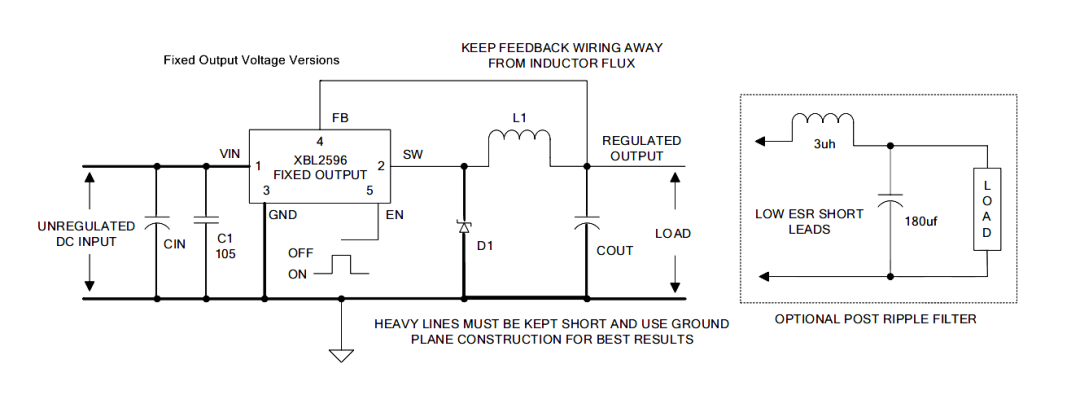

適用于對輸出電壓穩定性要求較高的場景，無需外部分壓電阻。

2.可調輸出模式（ADJ）

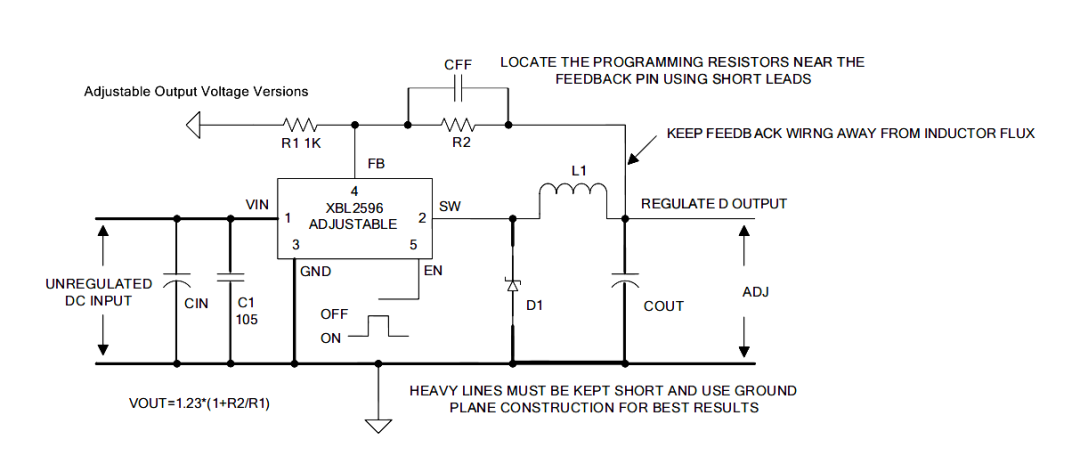

通過外部電阻R1、R2設定輸出電壓，滿足非標電壓需求。

>設計提示：EN引腳需保持低電平或懸空，以維持輸出開啟狀態。

三

關鍵外圍元件選型與設計

1.反饋電阻R1

建議選用1kΩ、精度1%的電阻，確保反饋環路穩定性和輸出電壓精度。

2.輸入電容C1

應靠近芯片VIN和GND引腳布局，用于抑制輸入電壓噪聲和開關紋波。

3.補償電容CFF（適用于ADJ輸出或高輸出電壓條件）

●適用場景：輸出電壓>10V，或使用低ESR輸出電容（如固態鉭電容）

●容值范圍：100pF~33nF

●計算公式：CFF=1/(31×1000×R2)

●材質建議：推薦陶瓷（X7R、C0G）、電塑料或云母電容，避免使用Z5U材質陶瓷電容。

四

PCB布局與散熱優化建議

良好的PCB設計是系統穩定運行的基礎：

●反饋網絡布線：FB引腳與反饋電阻應盡量靠近，走線短而直，遠離高頻開關節點。

●CFF布局：必須緊靠反饋電阻R2，減少寄生參數影響。

散熱設計：

●在大電流或持續高負載條件下，建議在芯片下方大面積鋪地，并增加散熱過孔。

●推薦使用單面板設計，有利于散熱均勻與電氣隔離。

五

元件選型參考

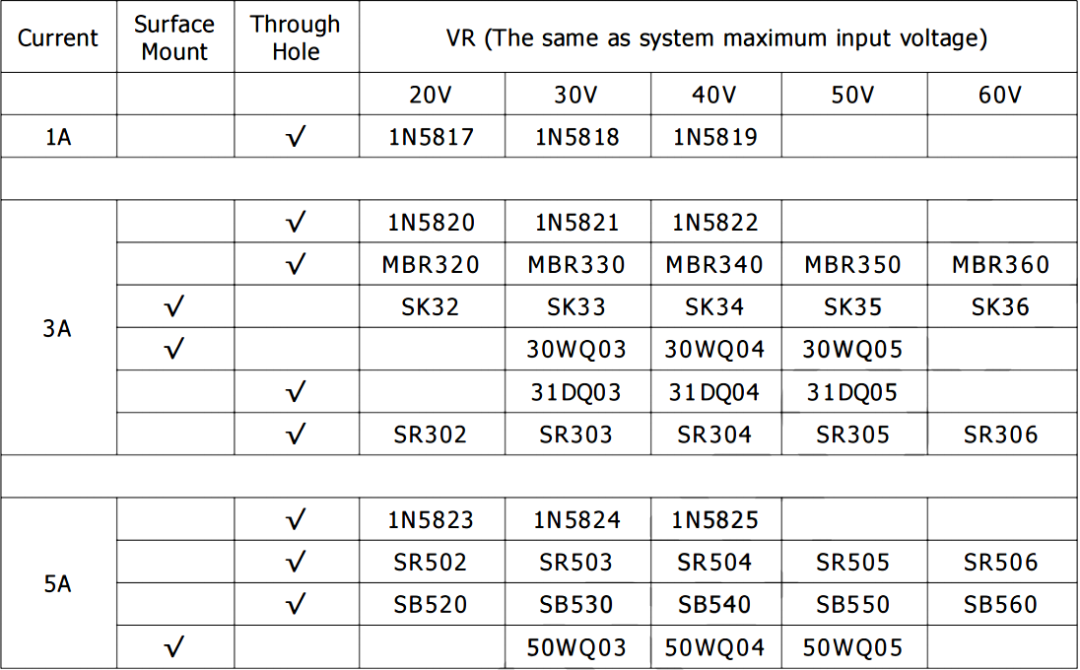

肖特基二極管選型表

電容容值選型表（可調輸出版本）

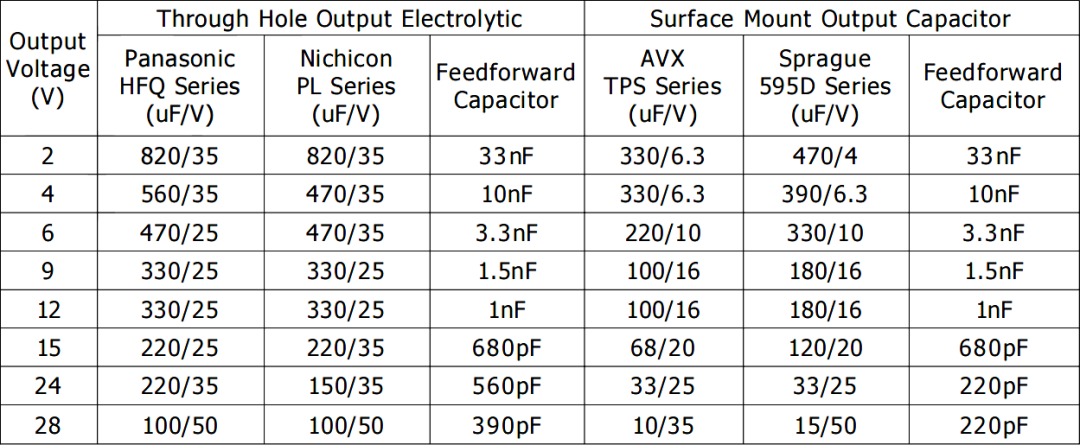

電容容值選型表（固定輸出版本）

工程師可根據實際輸入輸出電壓、負載電流及工作溫度進行合理選擇。

六U

元件選型參考

XBL2596適用于以下高電流、高效率需求場景：

●工業控制與驅動模塊

●車載電子設備與充電系統

●網絡通信設備

●大電流便攜儀器

●分布式電源與模塊化供電系統
