1. 緒論：能源變革下的功率轉換新范式

在全球能源結構向低碳化、電氣化轉型的宏大背景下，電力電子技術正經歷著一場深刻的架構性變革。隨著電動汽車（EV）滲透率的指數級增長以及新型電力系統對儲能（ESS）需求的爆發，電網與終端設備之間的能量交互模式已從傳統的單向流動演變?yōu)閺?fù)雜的雙向互動。在這一變革中，作為連接高壓直流母線與電池/負載端的關鍵紐帶，隔離型DC-DC變換器（Isolated DC-DC Converter）扮演著“終極接口”的核心角色。

1.1 高壓快充與雙向互動的技術挑戰

當前，電動汽車充電基礎設施正處于從400V平臺向800V甚至更高電壓架構演進的關鍵窗口期。這一趨勢旨在通過提高電壓來降低電流，從而減少線纜損耗并縮短充電時間。然而，電壓等級的提升對功率變換器的絕緣耐壓、轉換效率以及功率密度提出了前所未有的挑戰。

與此同時，V2G（Vehicle-to-Grid）技術的落地要求車載充電機（OBC）和地面直流快充樁必須具備雙向功率傳輸能力。這不僅要求變換器在正向充電模式下具備高效的降壓（Buck）特性，還要求其在反向放電模式下具備穩定的升壓（Boost）能力，且需在寬電壓范圍內保持軟開關（Soft-switching）運行，以降低電磁干擾（EMI）并提升系統壽命。

1.2 第三代半導體的催化效應

寬禁帶（WBG）半導體，特別是碳化硅（SiC）器件的成熟，為突破傳統硅基器件的物理極限提供了可能。SiC MOSFET具備高耐壓、低導通電阻（RDS(on)?）和極低的開關損耗，使得開關頻率從傳統的20kHz-50kHz躍升至100kHz-500kHz甚至更高。高頻化直接帶來了磁性元件（變壓器、電感）體積的顯著縮小，從而大幅提升了功率密度（>3kW/L）。

然而，SiC器件極高的開關速度（dv/dt>100V/ns）也帶來了嚴重的寄生參數敏感性、驅動干擾和EMI問題。傳統的離散型（Discrete）設計方案在應對這些挑戰時顯得力不從心，往往需要漫長的調試周期和復雜的保護電路設計。

1.3 報告主旨與結構

傾佳電子楊茜剖析隔離型DC-DC變換器的兩大主流拓?fù)洹p有源橋（DAB）和LLC諧振變換器——的技術內核、優劣勢對比及未來演進趨勢。同時，傾佳電子楊茜重點探討以基本半導體（BASiC Semiconductor）為代表的國產功率半導體企業，如何通過提供集成了高性能SiC模塊、專用驅動芯片及即插即用驅動板的“全棧式”功率解決方案，解決高頻SiC應用的工程痛點，賦能下一代高效能源轉換系統。

2. 隔離型DC-DC變換器的核心拓?fù)浣馕?/p>

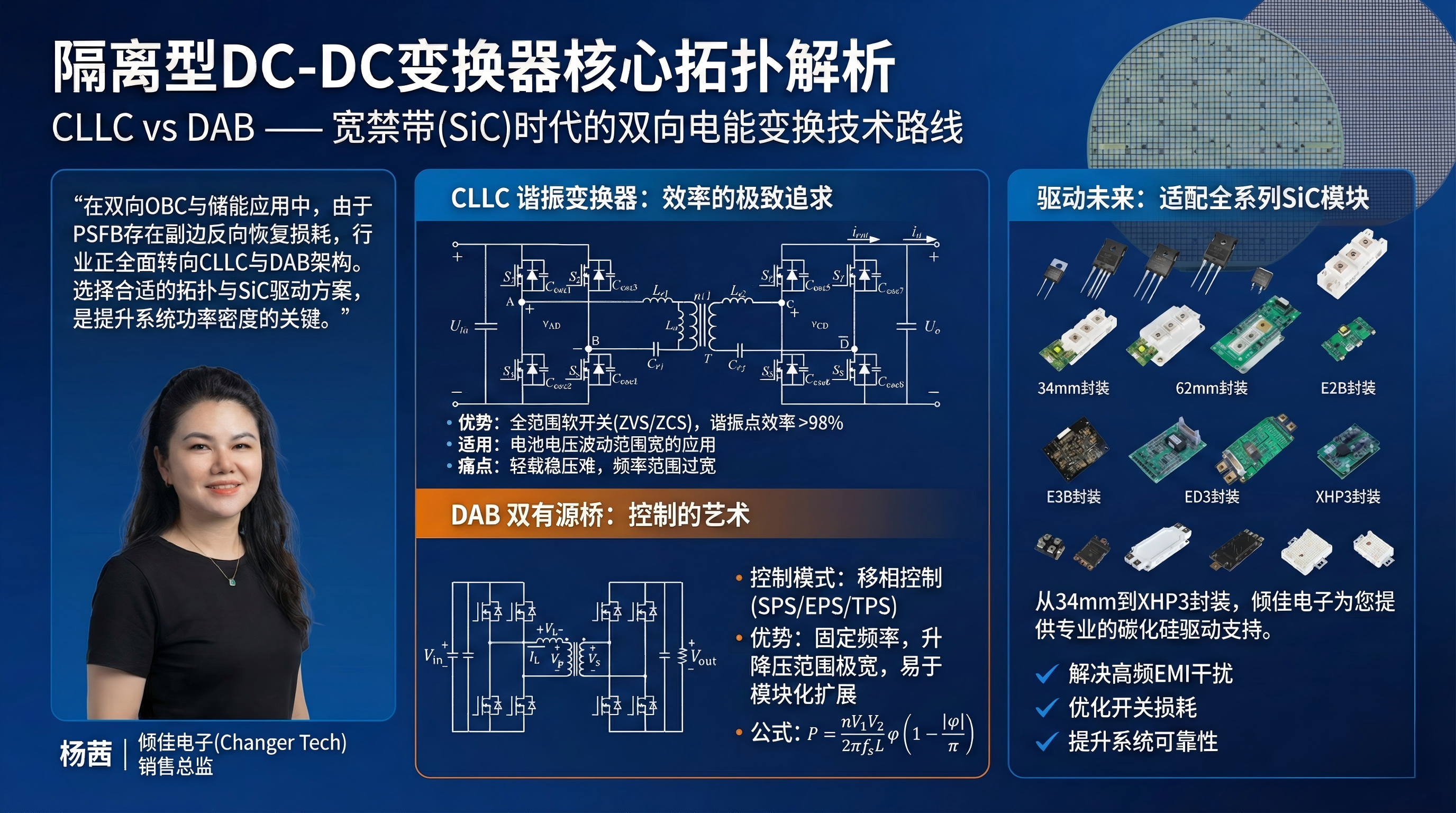

在雙向隔離DC-DC變換器的技術路線之爭中，相移全橋（PSFB）因其副邊整流二極管的反向恢復問題和滯后臂軟開關范圍窄的局限性，在雙向應用中逐漸被邊緣化。取而代之的是具備全范圍軟開關潛力的LLC諧振變換器和控制靈活的雙有源橋（DAB）變換器。

2.1 LLC諧振變換器：效率的極致追求

LLC諧振變換器因其卓越的效率表現，長期以來是服務器電源和通信電源的首選拓?fù)洹Ｔ陔p向流動的需求下，其衍生拓?fù)銫LLC（Capacitor-Inductor-Inductor-Capacitor）應運而生。

2.1.1 拓?fù)浣Y(jié)構與運行機理

傳統LLC拓?fù)溆稍呴_關網絡、諧振槽路（諧振電感Lr?、勵磁電感Lm?、諧振電容Cr?）和副邊整流網絡組成。其核心機制是利用諧振槽路的阻抗特性隨頻率變化的規律，通過頻率調制（FM）來調節電壓增益。

原邊零電壓開通（ZVS）： 在開關管開通前，諧振電流流經體二極管，將漏源電壓箝位至零，從而消除開通損耗。這對于高壓SiC器件尤為重要，因?yàn)楦邏合碌募纳娙輧?chǔ)能（Eoss?=21?Coss?Vds2?）如果以熱量形式釋放，將造成巨大的損耗。

副邊零電流關斷（ZCS）： 當開關頻率小于諧振頻率時，副邊整流管（或同步整流MOSFET）在電流自然過零時關斷，消除了反向恢復損耗。

2.1.2 雙向CLLC的對稱性優勢

為了實現雙向能量流動，CLLC拓?fù)湓诟边呉惨肓酥C振電感和電容，形成對稱的諧振腔結構。這種對稱性使得變換器在正向充電和反向放電模式下具有相似的增益曲線，非常適合電池電壓波動范圍寬（例如400V平臺電池從250V到450V變化）的應用場景。

2.1.3 技術瓶頸與挑戰

盡管LLC/CLLC在諧振點附近能實現超過98%的峰值效率，但其頻率敏感性是一把雙刃劍：

寬范圍調壓困難： 當輸入輸出電壓比偏離變壓器匝比（即增益偏離1）時，開關頻率需要大幅偏移。過寬的頻率范圍（例如80kHz-300kHz）給磁性元件的設計和EMI濾波器的優化帶來了極大困難。

輕載穩壓?jiǎn)栴}： 在輕載條件下，LLC的增益對頻率不敏感，往往需要采用間歇工作模式（Burst Mode），這會引入低頻紋波和噪聲。

2.2 雙有源橋（DAB）變換器：控制的藝術

雙有源橋（DAB）變換器由原副邊兩個全橋電路通過高頻變壓器和輔助電感（或漏感）連接而成。與LLC的頻率調制不同，DAB主要采用固定頻率的移相控制（Phase Shift Modulation, PSM）。

2.2.1 功率傳輸模型

DAB的功率傳輸由原副邊電壓的相位差?決定，其傳輸功率P可近似表示為：

P=2πfs?LnV1?V2???(1?π∣?∣?)

其中，n為變壓器匝比，V1?,V2?為端口電壓，fs?為開關頻率，L為等效電感。這種線性可控的功率流特性使得DAB在控制邏輯上比LLC更為直觀和簡單。

2.2.2 調制策略的演進

單重移相（SPS）： 最基礎的控制方式，僅調節原副邊橋臂間的相位。SPS控制簡單，但在電壓匹配度差（V1?=nV2?）或輕載時，回流功率（Reactive Power）巨大，導致RMS電流增加，導通損耗劇增，且容易丟失ZVS特性。

多重移相（EPS/DPS/TPS）： 為解決SPS的痛點，業界發展出了擴展移相（EPS）、雙重移相（DPS）和三重移相（TPS）控制。這些策略通過在電橋內部引入額外的內移相角，增加了控制自由度，可以優化電流波形，擴展ZVS范圍，并顯著降低輕載下的環流損耗。

2.2.3 DAB在寬范圍應用中的優勢

DAB最顯著的優勢在于其對寬電壓范圍的適應能力。通過先進的調制策略，DAB可以在不改變開關頻率的情況下，實現極寬的升降壓范圍，這對于配合800V超充架構中不同電壓等級電池的兼容性至關重要。此外，DAB天然的模塊化對稱結構使其非常適合通過輸入串聯輸出并聯（ISOP）的方式構建兆瓦級固態變壓器（SST）。

3. DAB與LLC的技術特征深度橫向評測

在選擇“終極對接”方案時，工程師必須在效率、控制復雜度和電磁兼容性之間進行權衡。下表詳細對比了兩種拓?fù)涞年P(guān)鍵技術指標：

深度洞察：

效率與范圍的博弈： LLC是“定點打擊”的專家，在額定工況下效率無敵；DAB是“全域覆蓋”的通才，在電壓波動劇烈的場景下表現更穩健。

SiC的賦能效應： SiC器件的引入改變了DAB的競爭格局。由于SiC MOSFET極低的Qrr?（反向恢復電荷）和Coss?，即使在DAB丟失ZVS的硬開關工況下，其開關損耗也遠低于硅基IGBT，這使得DAB的“短板”被大幅補齊，從而使其寬范圍調節的優勢更加凸顯。

4. 隔離DC-DC技術的發展趨勢

隨著第三代半導體成本的下降和算力的提升，隔離DC-DC技術正呈現出融合與智能化的新趨勢。

4.1 拓?fù)淙诤希篖LC-DAB混合架構

為了兼得LLC的高效率和DAB的寬范圍，學術界和工業界開始探索LLC-DAB混合拓?fù)?/strong>。這種架構通常利用DAB副邊的全橋結構來驅動諧振槽路，或者通過模式切換（Mode Switching）策略，在標稱電壓下運行LLC模式以獲最高效率，在電壓瞬變或極端比例下切換至DAB模式以維持穩壓能力。這種雙模（Dual-Mode）控制策略預計將在高端EV充電樁中得到應用。
