工業機器人動作越復雜，傳統控制器越"卡頓"？ZMC900E用4核A55跑Linux算軌跡，3核R5F硬件級專管EtherCAT通信，實現±1.5μs微秒級抖動，破解高算力與硬實時不可兼得的行業難題。

?行業背景

2025年被業界稱為"人形機器人量產元年"。國際機器人聯合會（IFR）最新報告顯示，2024年中國工業機器人新安裝量達29.5萬臺，占全球總量的54%，連續12年穩居世界第一，更值得關注的是，國產人形機器人已從實驗室走向產線。

隨著密度突破470臺/萬人，工廠機械臂的動作復雜度呈指數級增長：多機協同、力控裝配、AI視覺引導、高速軌跡規劃等高階功能，對控制器提出了"既要高算力處理算法，又要硬實時保證精準"的嚴苛要求。傳統單核架構往往顧此失彼——算力堆上去，實時性就掉鏈子；實時性收緊，復雜任務又跑不動。

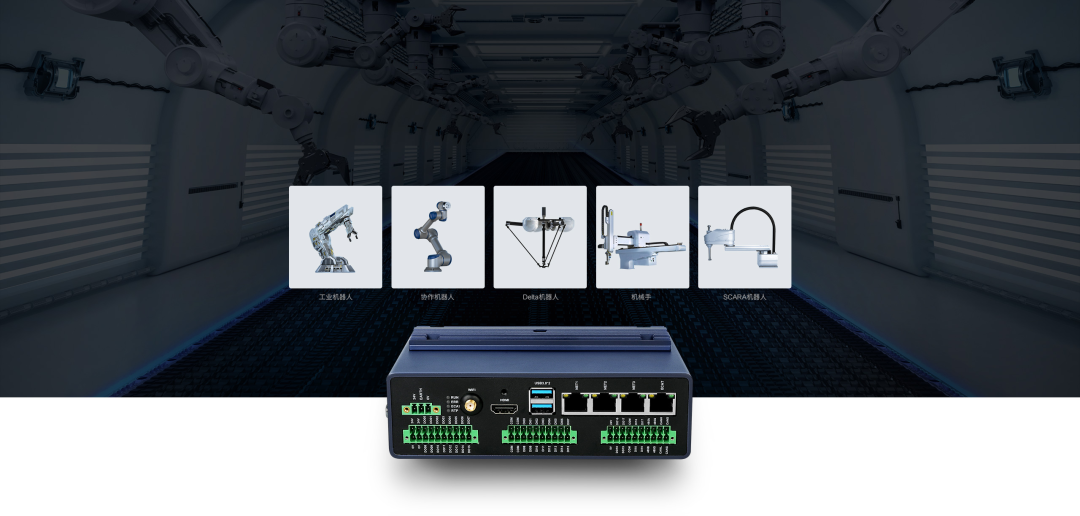

?ZMC900E國產EtherCAT主站控制器

異構多核架構已成為破局關鍵。工業高端控制器普遍采用"應用核+實時核"的異構設計，讓Linux生態與硬實時控制并行不悖。ZLG致遠電子全新一代的ZMC900E國產高性能EtherCAT主站控制器，正是基于這一趨勢打造的硬核方案。

ZMC900E EtherCAT主站控制器搭載4+1顆2.0GHz 64位ArmCortex-A55高性能應用處理器，配合3組Cortex-A55實時內核（雙核鎖步架構），形成物理隔離的"雙域"計算架構：

1. 應用域（A55）：復雜算法的算力底座

4核A55運行經RT-Linux實時補丁優化的操作系統，支撐機器人動力學解算、AI軌跡規劃、視覺引導等高負載任務，提供充沛的算力冗余。

2. 實時域（R5F）：EtherCAT通信的硬實時引擎

3組R5F內核以雙核鎖步（Lock-Step）模式運行，硬件級獨占EtherCAT協議棧處理。當總線數據到達時，無需與應用任務搶占CPU資源，直接在R5F內完成報文解析與下發，徹底消除操作系統調度帶來的不確定性。

3. 性能突破：微秒級抖動的確定性

這種"通信與控制物理隔離"的架構設計，帶來可量化的性能優勢：

周期任務抖動：在毫秒級控制周期下，抖動控制在±1.5μs以?xún)?nèi)；

端到端延遲：從指令下發到伺服響應，延遲確定性大幅提升；

功能安全：雙核鎖步機制實現錯誤自檢與瞬時糾錯，滿足高可靠性要求。

通過多核分工協作，ZMC900E既避免了單一CPU在處理復雜算法時導致通信中斷的風險，又解決了通用處理器運行軟協議棧實時性不足的痛點，為高精度電子制造、鋰電疊片、數控機床、包裝機械、印刷設備等復雜自動化場景提供可靠的國產主站方案。
