什么是快充誘騙芯片

快充誘騙芯片是一種用于受電設備端的協議轉換芯片，核心作用是與快充充電器完成協議握手，主動請求并 “誘騙” 其輸出預設的高壓檔位（如 9V/12V/15V/20V/ 28V），從而獲取超出默認5V的供電能力。用電器電路中使用這種Type-C sink IC后，可以自適應市面上的快充充電器，使其輸出快充電壓給產品供電。

常見的快充協議有公用的PD、QC協議和一些手機品牌廠商自己的私有協議如三星AFC協議和華為FCP/SCP協議等。這些協議是通過不同的引腳來進行通訊的

接口：傳統的USB-A接口沒有CC引腳，無法進行PD協議的通信。因此，支持PD協議的充電器基本上都使用C口（USB-C接口）進行供電。USB-A口通常支持QC協議和各大品牌手機的私有協議，它們是通過D+D-腳進行通訊。

以XSP28為例，這款國產芯片支持PD2.0/3.0、QC2.0/3.0、華為FCP和三星AFC等多種快充協議，可通過給MOD腳高低電平來配置5V/9V/12V/15V/20V五檔電壓。其內部集成MCU和協議解析模塊，工作時會循環發送PDO（Power Data Object）請求，直到充電器響應目標電壓。整個過程僅需50-200ms，效率遠超傳統降壓方案

特性：

1. XSP28芯片腳耐壓高達 21V，有效防止芯片因過壓而擊穿損壞，顯著提升充電器和受電設備的可靠性與安全性。?

2.支持PD多種快充協議PD2.0/3.0、QC2.0/3.0、華為FCP和三星AFC等多種快充協議，覆蓋市面上90%以上的充電器，兼容性非常強。

3支持的電壓范圍廣：5V、9V、12V、15V、20V都可以選擇。電流大：可以支持2A-5A。

3.支持電壓向下兼容和多協議切換功能，例如：設定12V模式，優先獲取 12V、若連接的充電器沒有12V最大是9V，則獲取充電器的9V檔位

5.電路簡單、外圍器件少，集成度高，能夠在有限的空間內實現多種功能

4.支持和電池管理組合，可實現鋰電池快速充電功能，

電路圖：

XSP28測試

測試板：XSP28A設置電壓20V

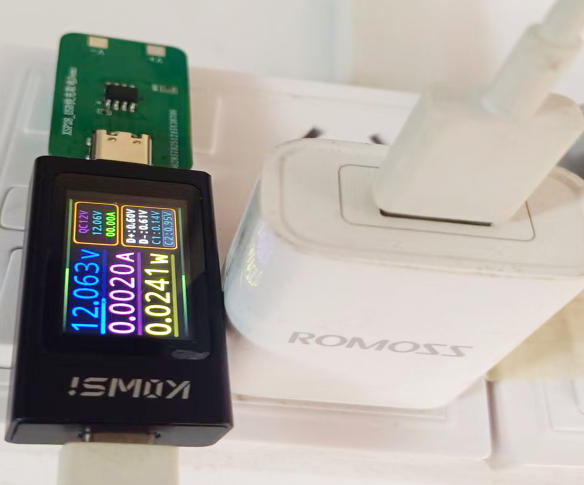

充電器：18W USB-A口充電器支持輸出5-12V

連接充電器可以看出成功誘騙充電器輸出12V電壓

測試板：XSP28A設置電壓20V

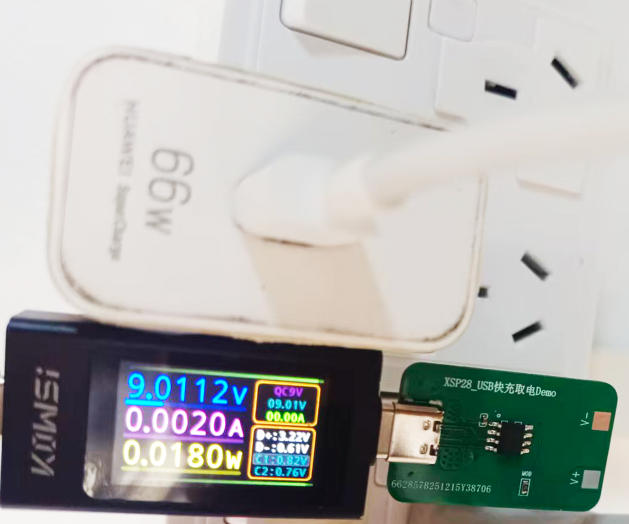

充電器：華為66W USB-A單口快充充電器支持5-11V
連接充電器可以看出成功誘騙充電器輸出9V電壓

測試板：XSP28A設置電壓20V
充電器：PD 27W Type-C口充電器支持輸出5-12V
連接充電器可以看出成功誘騙充電器輸出12V電壓

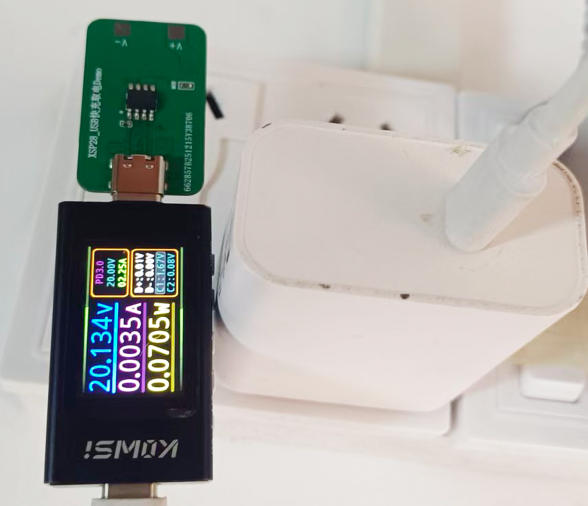

測試板：XSP28A設置電壓20V
充電器：PD 100W Type-C口充電器支持輸出5-20V
連接充電器可以看出成功誘騙充電器輸出20V電壓
