2.4GHz陶瓷貼片天線

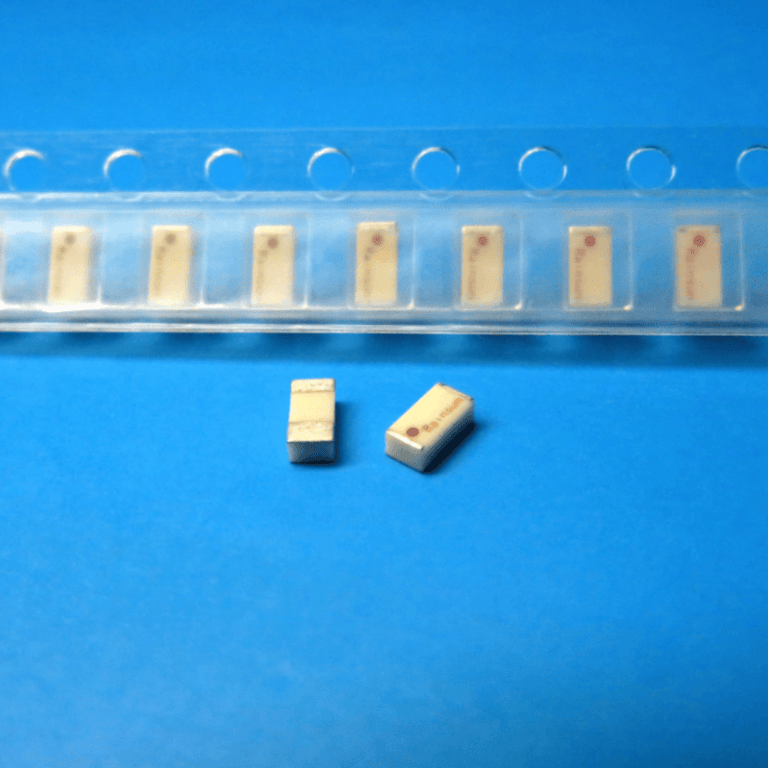

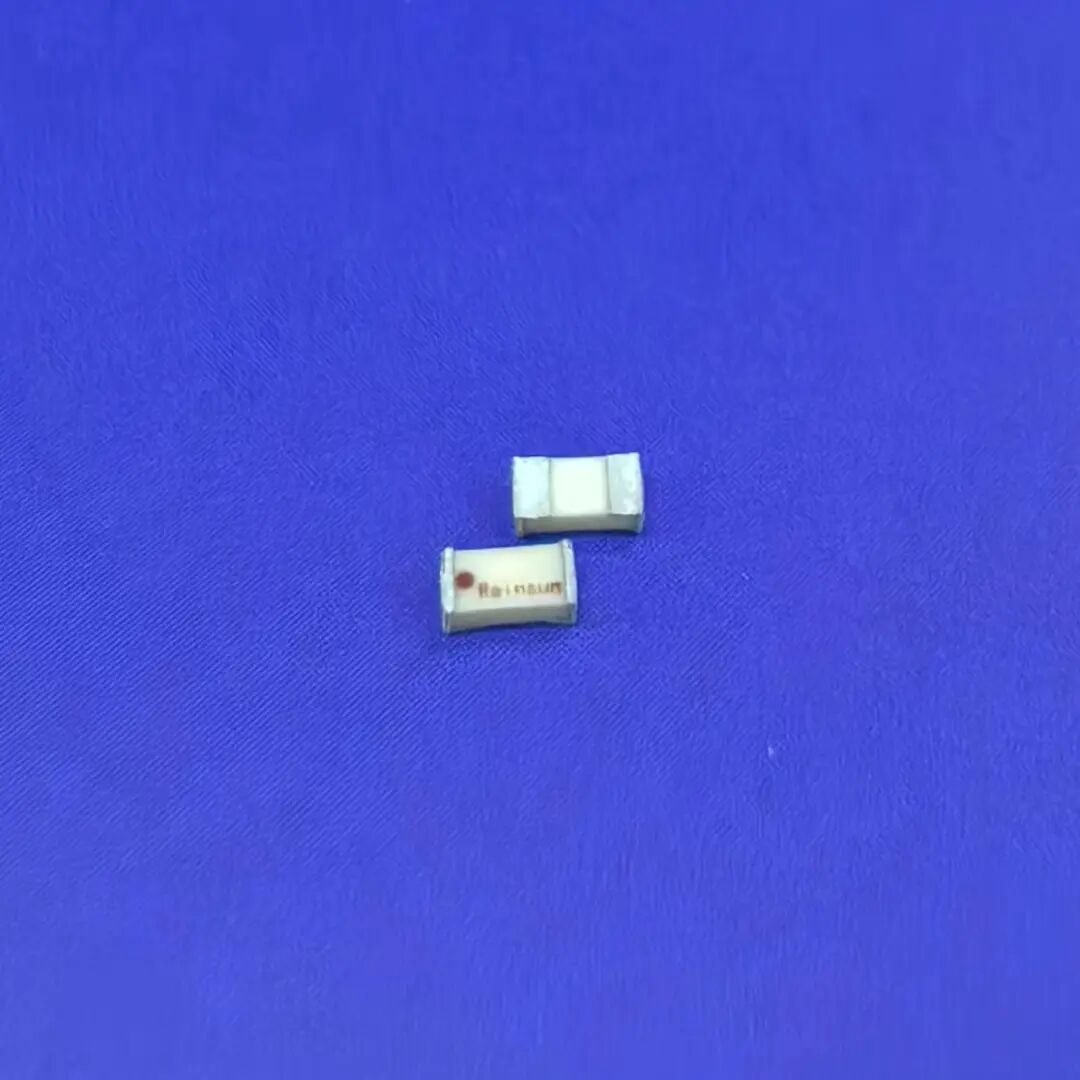

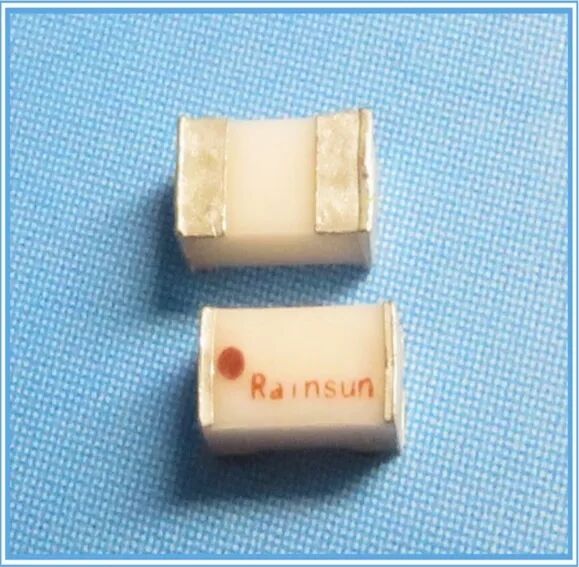

在如今的智能設備中，無線連接已成為不可或缺的一部分。無論是藍牙耳機、智能家居設備，還是各類無線模塊，背后都離不開一顆穩定高效的天線。今天我們要聊的，就是這樣一款在2.4GHz頻段默默發揮作用的陶瓷芯片天線——AN3216-245。

01 核心參數

AN3216-245

02 適用通信系統

AN3216-245

該天線支持以下常見2.4GHz無線協議與應用場景：

藍牙（Bluetooth）系統

Wi-Fi 802.11b/g/n

ZigBee、Thread等物聯網協議

專有2.4GHz無線模塊

03 設計建議與布局要點

AN3216-245

為保證天線性能符合規格書指標，建議在PCB設計中注意以下事項：

天線位置
應布置在PCB板邊，下方無接地層，周?chē)ㄗh預留≥3mm的無銅及無器件區域。

饋線設計
天線饋線應為50Ω微帶線，避免與其它信號線交叉，建議參考規格書提供的測試板布局。

模塊布局
射頻模塊應盡量靠近天線饋點，以減小路徑損耗。

匹配調試
天線輸入端可預留π型匹配電路，具體元件值需根據實際PCB疊層與布局進行調優。

AN3216-245適用于對尺寸、成本與性能均有要求的量產型無線設備，如穿戴產品、智能家居模塊、遙控器、傳感器等。

若您在產品開發中需要該天線的樣品、規格書或技術支持，歡迎與我們聯系。
