01

故障現象

一臺Fiat Kobelco E135履帶式挖掘機，搭載依維柯4缸柴油發動機?？蛻裘枋?，這臺機器的工況向來不是很穩定，但從四個月前開始，問題加劇了：發動機會在機器運行時突然熄火！

液壓系統的特點是，發動機一停，整個系統就癱瘓。技術人員多次上門檢查，初步判斷是停止電磁閥故障，同時在高壓油泵內發現了金屬碎屑。于是將高壓油泵送回廠里維修，并更換了停止電磁閥。此后，機器恢復正常運轉。

但僅僅4周后，發動機再次突然熄火。檢查發現停止電磁閥又壞了，更換新件后恢復正常。而幾周后，同樣的問題第三次出現。就這樣，四個月內連續換了四個停止電磁閥。

客戶所更換的停止電磁閥配件本身沒有質量問題（部分型號的電磁閥只有原廠件），而工程機械的診斷又缺少相關技術資料和車載診斷系統?？蛻艉軣o(wú)奈，找到我們，希望可以借助波形，找出電磁閥頻繁損壞的真正原因。

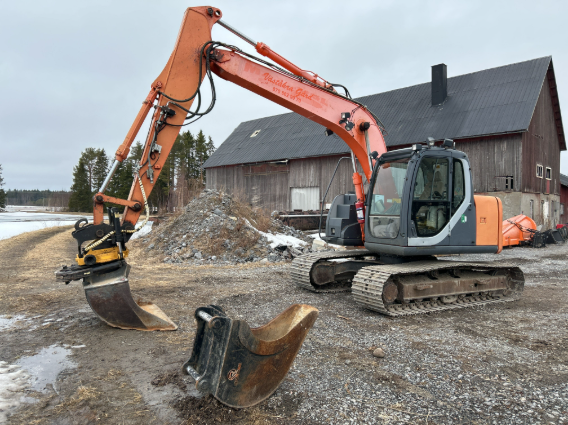

圖1 Fiat Kobelco E135履帶式挖掘機

02

故障診斷

初步檢測

維修這類工程機械的難度可以說是相當大。除了缺少相關的技術資料，診斷的空間也非常有限。比如這臺采用老式的轉子燃油泵和正時齒輪設計的發動機。要進入其發動機艙檢測，只能通過一道窄縫式的開口或從設備頂部入手，技術人員很難進行近距離檢查與測試。好在這臺機器的燃油泵位置比較理想（正對這道窄縫開口），停止電磁閥還算容易接觸到。使用非道路移動機械套裝中配備的加長連接線，即可更便捷地進行測試。

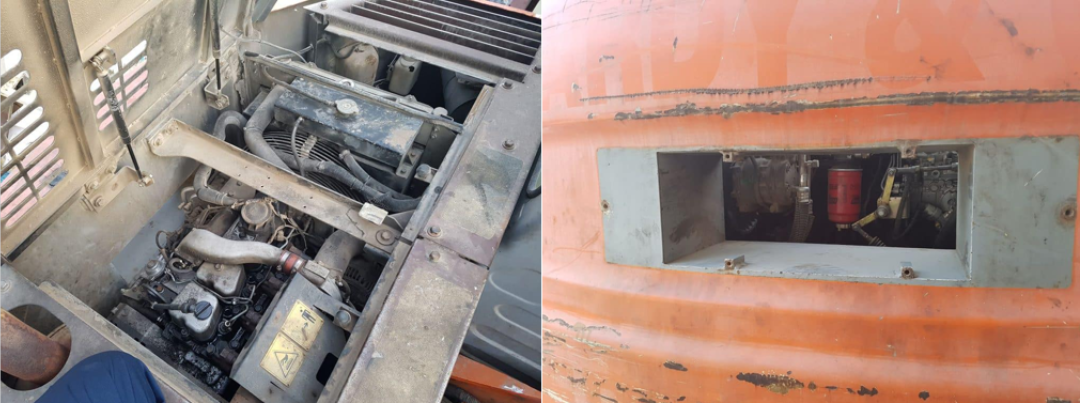

圖2 發動機艙的頂部與側邊窄縫開口

考慮到技術資料有限，我決定采用非侵入式檢測方法。首先使用虹科Pico汽車示波器，測量停止電磁閥的電流，以及從鑰匙關閉到打開時的電池電壓變化。目的很簡單：驗證電磁閥通電時，電流是否會產生變化，以確認它能否正常工作。

如圖3波形顯示，電磁閥通電時，電磁閥線圈有電流通過，至少能確保發動機順利起動！

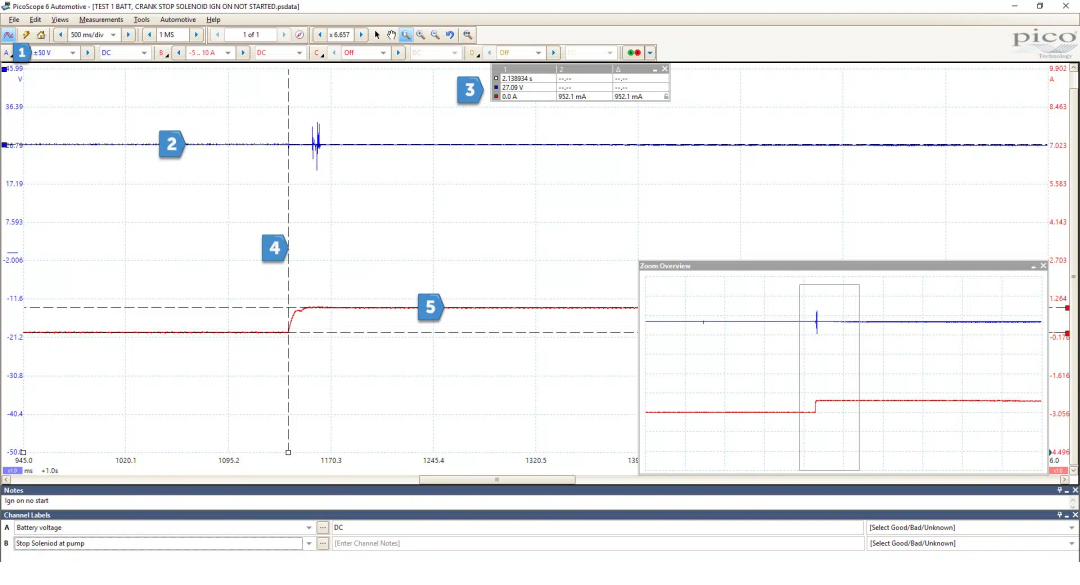

圖3 鑰匙打開到關閉時的停止電磁閥電流與電池電壓波形

1）24V系統，電壓范圍設為±50V

2）監測電池電壓信號

3）用標尺顯示測量值，電池電壓27.06V

4）時間標尺標記點火時刻

5）停止電磁閥電流上升，確認點火時有響應

接下來，我們實際啟動發動機進行測試。如圖4，我們測量了啟動發動機時，電池電壓與停止電磁閥的電流。有一個異?，F(xiàn)象：電池電壓出現不規則的突然上升，停止電磁閥的電流也隨之波動。

放大電流波形后，這種變化更加明顯。電壓最高升至30V以上。在這臺機器上，能讓電池電壓升高的只有一個部件——發電機。

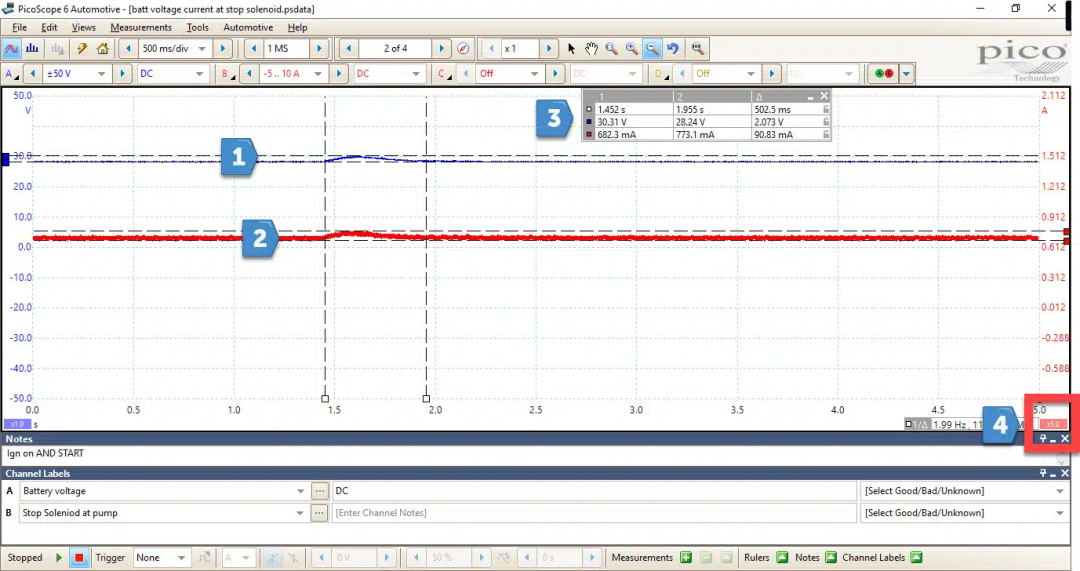

圖4 啟動發動機時的電池電壓與電磁閥電流波形

1）Battery voltage ： 電池電壓

2）Current at stop solenoid：停止電磁閥電流

3）Ruler overview ：標尺參數表

4）Scaling x4 to reveal more detail：縮放 x4 以顯示更多細節

進一步檢測與分析

為了弄明白電池電壓升高時，停止電磁閥上究竟發生了什么，我決定用交流耦合模式觀察電池電壓。這個模式的好處是：它能清晰顯示發電機紋波細節，便于判斷二極管或電壓調節器是否故障。

使用組合波形測試，能夠更清晰地看到電流電壓變化的先后順序。因此我們使用四通道的虹科Pico汽車示波器，同時監測交流/直流電池電壓、停止電磁閥電流和電壓。

如圖5所示，發電機紋波明顯異常：約有一秒鐘時間，電壓幾乎完全沒有整流（交流電未轉化為直流電），呈現出典型的交流正弦波。正常情況下，交流紋波應該在0V附近小幅波動，幅值不超過1V。但實際測量中，我們?cè)O(shè)置的±1V量程都不夠用，波形直接超出范圍。同時還能看到大量不規則的尖峰脈沖，這些干擾遍布整個電氣系統。

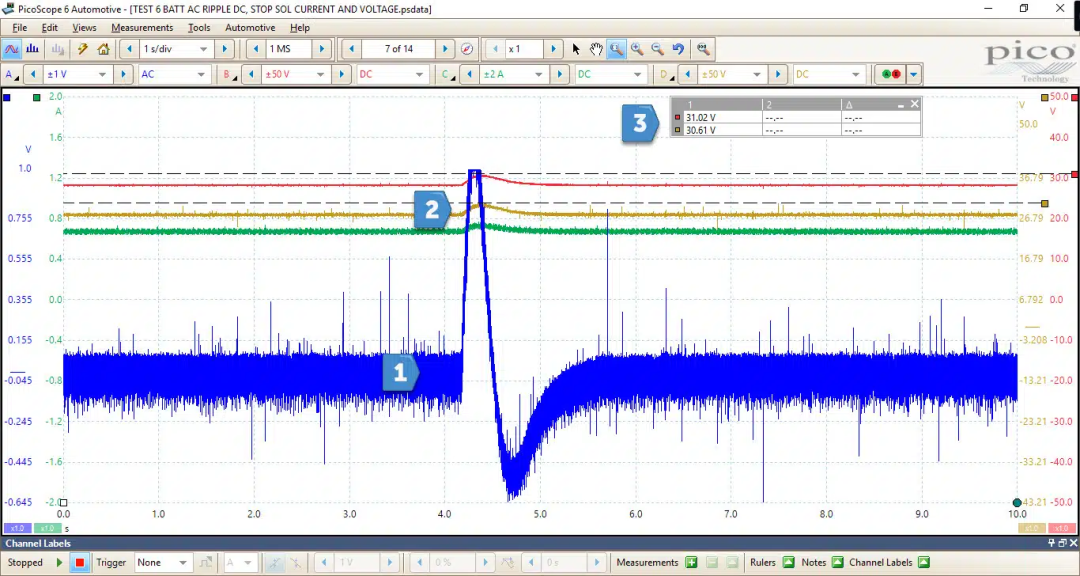

圖5 使用交流耦合模式采集到的相關波形

1）電池電壓 AC 耦合

2）電池電壓 DC 耦合，停止電磁閥電流和電壓

3）電池和停止電磁閥處的峰值直流電壓

紋波異常時，系統直流電壓也隨之升高，這在停止電磁閥的電壓和電流波形中都能看到。發電機輸出明顯不正常，建議立即更換。

故障原因分析

雖然我們已經確定了發電機故障，但回到客戶最初反映的問題——停止電磁閥為什么會頻繁損壞？過壓現象就是導致這一問題的元兇嗎？

能夠肯定的是：電壓過高會導致線圈電流過大，使電磁閥線圈過熱燒毀。交流紋波異常時，電壓和電流同時升高，這支持了我們的推斷。但這種過電壓是否足以燒毀線圈？遺憾的是，我無法完全證實這一點，因?yàn)闇y(cè)試期間發動機并沒有熄火。如要完整的故障證據，就需要采集到電池電壓升高到足以燒毀線圈的瞬間。

基于現有的證據，我們已經可以確定的是：發電機信號嚴重異常，必須先更換發電機，才能展開后續的診斷工作。

03

故障排除

客戶認可了診斷結果，也同意了更換發電機。更換完成后，我們用同樣的方法再次采集相關波形。

如圖6與圖7，不規則的尖峰脈沖消失了，僅殘留少量雜波（可能來自其他電氣設備）。發電機的整體信號波形變得清晰了很多。發動機持續運行一段時間后，也再?zèng)]出現之前那種異常的"波浪"，電池電壓始終穩定在28V。

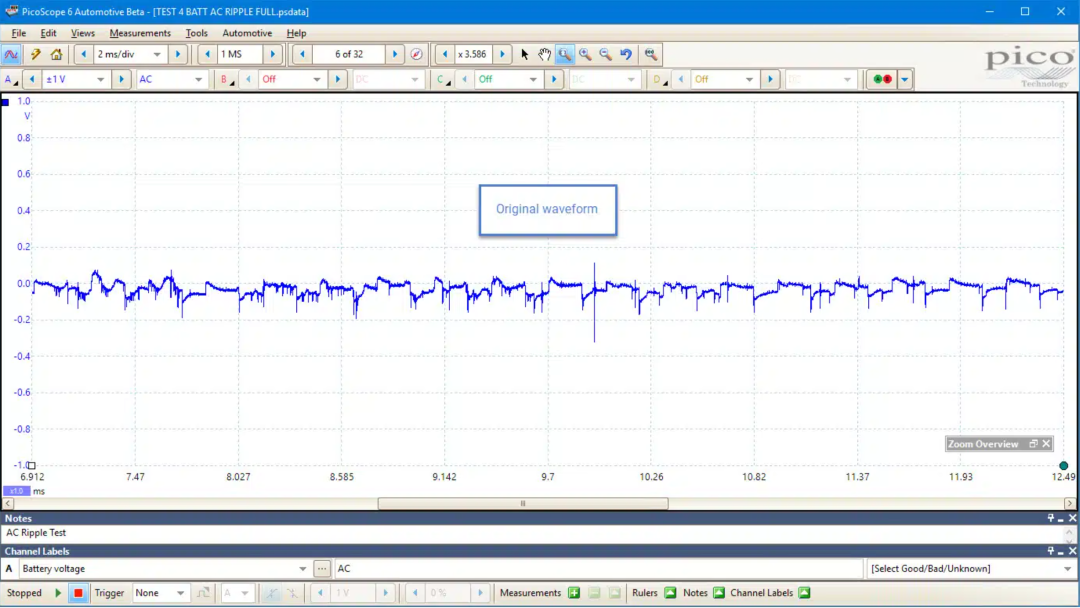

圖6 更換發電機前的電池電壓波形

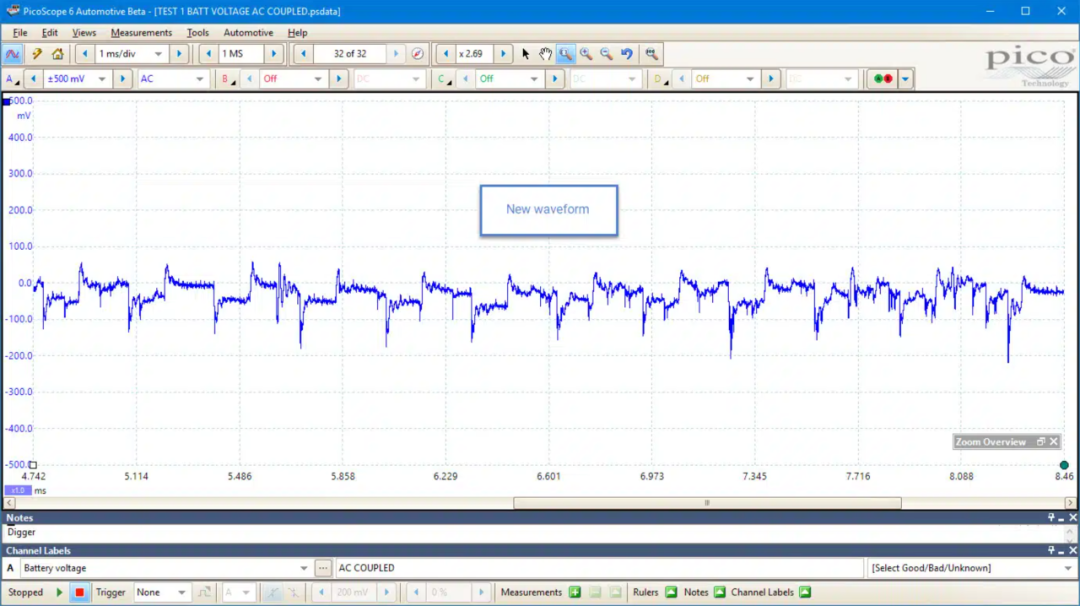

圖7 更換發電機后的電池電壓波形

一個多月后進行回訪，操作員反饋一切正常，沒有再出現熄火問題。故障排除！

04

故障總結

對于間歇性故障，如果能捕捉到故障發生的精確瞬間當然最好。但有時候，排除法同樣重要——證明"不是什么"和證明"是什么"一樣有價值。

即使缺少技術資料，即使看不到大部分部件，即使沒有故障碼可查，從最基礎的測試入手，往往能找到突破口。正如這次的故障，從最簡單的電池電壓測量開始，最終也鎖定了問題根源。

案例作者

Ben Martins

英國Pico工程師

虹科汽修好品

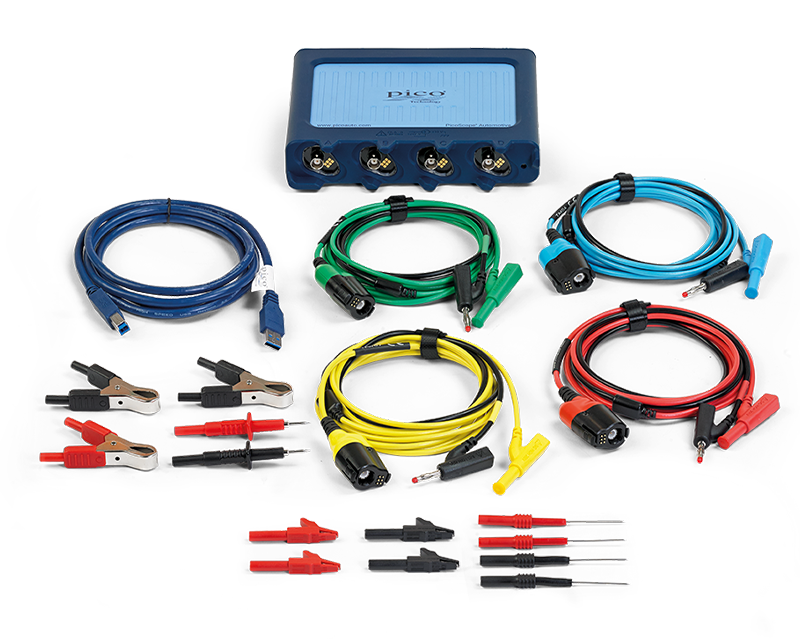

虹科Pico 示波器診斷套裝

虹科Pico汽車示波器的所有套裝都可以診斷任何帶有發動機或電動機的車輛故障?？勺屇M(jìn)行多種常規測試，包括：傳感器、執行器、通信總線（CAN、LIN、SENT、FlexRay）等。

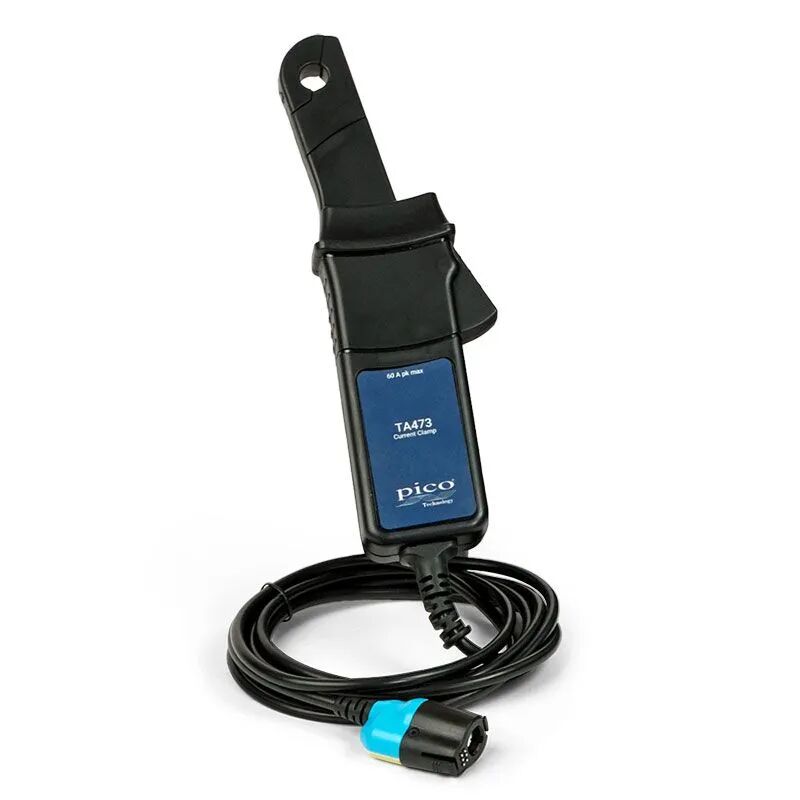

虹科Pico 60A電流鉗（TA473）
