第一次設計PCB電路板時，設計者很容易將全部精力投入到功能實現、布局設計和元器件選型中。

而可測試性（Testability，PCB設計核心指標，指電路板便于后續電氣性能測試、故障排查的特性）這一關鍵設計要素，卻常常被忽視。

若在設計階段未對電路板的驗證與確認流程做好規劃，即便布線設計再精巧，后續的調試、檢測以及量產化升級也會變得舉步維艱。

一、為什么可測試性設計（DFT）不能忽視？

可測試性會直接影響電路板的三大核心：良率、可靠性和生產成本。

事實上，測試環節的成本最高可占PCB總生產成本的30%。

很多初學者容易陷入一個誤區：把可測試性設計（DFT）當作布局完成后的“附加工作”。

但真正的DFT，是一種貫穿設計全程的理念——從原理圖繪制到布局布線，每一步都考慮后續測試的便捷性，讓電路板在全生命周期內都能輕松實現檢測、測量和驗證。

提前融入DFT原則，能最大限度減少產品缺陷、簡化生產流程，避免后期調試“卡殼”。

二、先搞懂：何為可測試性設計（DFT）？

簡單來說，可測試性設計（DFT），是一系列設計技巧和布局決策的集合。

其核心目的只有一個：確保電路板的關鍵電路，在生產、使用的各個階段，都能被便捷地接入測試、完成參數測量和性能評估。

具體來說，DFT包含這些關鍵設計：

測試點的合理布置

元器件的貼裝規劃

電路的功能模塊劃分

自動化測試方法的適配

一句話總結：好的DFT設計，能讓電路板“好測”，進而實現“好修、好量產”。

三、常見的PCB測試方法（新手必看）

PCB的生產和驗證環節，會用到多種測試方法，每種方法都有明確的測試目的。新手在布局前，一定要先搞懂這些測試方式，才能精準匹配 DFT 設計。

01

裸板測試（Bare Board Testing）

測試目的：元器件裝配前，驗證銅箔的連通性和絕緣性（避免先天“斷路”“短路”）。

核心細節：包含網絡連通性測試和絕緣耐壓測試（hi-pot tests）；可根據產量選擇兩種方式——

飛針測試：靈活性高，無需專用夾具，適合樣機/小批量，速度較慢；

夾具式測試：速度快，效率高，適合大批量生產，成本較高。

02

在線測試（ICT）

測試目的：元器件裝配后，檢測短路、開路及元器件參數錯誤（比如電阻焊錯阻值、電容漏液）。

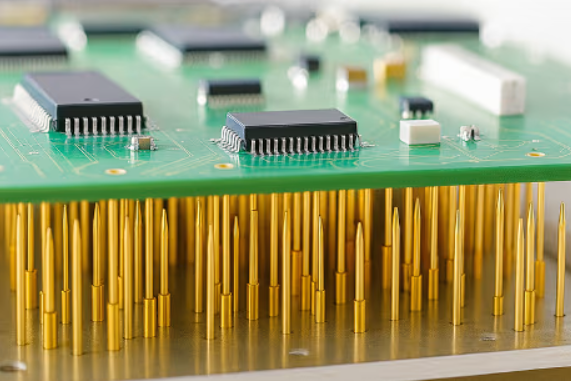

核心細節：采用針床夾具（bed-of-nails fixture，由多根測試探針組成，實現電路板與測試設備的電氣連接）測試，是大批量生產的“標配”。

關鍵設計要求：測試焊盤的尺寸、間距必須統一，且需預留定位基準點（fiducials，PCB上的專用標記，保證測試精度）。

03

飛針測試（Flying Probe Testing）

測試目的：無需專用夾具，對裝配完成的電路板進行電氣性能測試。

核心細節：適合樣機試制和中小批量生產，成本低、靈活性高；

關鍵設計要求：測試點無遮擋、間距合理，探針可輕松接觸電路板頂層和底層。

04

功能測試（Functional Testing）

測試目的：在實際工作環境下，評估電路板的整體性能（最貼近真實使用場景）。

核心細節：電路板通電運行，通過激勵、監測信號，驗證系統是否符合設計預期；

關鍵設計要求：需搭載固件程序，預留輸入/輸出（I/O）接口，方便信號激勵和觀測（比如UART、I2C、SPI等調試接口）。

05

邊界掃描測試（JTAG）

測試目的：通過掃描鏈，測試數字電路的內部連接情況（適合高密度數字系統，比如單片機、FPGA電路）。

核心細節：需符合IEEE 1149.1標準，且預留可便捷接入的JTAG接口（建議布置在電路板邊緣，方便測試）。

06

視覺/自動光學/X光檢測

測試目的：識別元器件裝配缺陷，比如貼裝偏移、焊點虛焊、元器件缺失等。

核心細節：人工檢測易出錯，自動光學檢測（AOI）和X光檢測是量產主流；

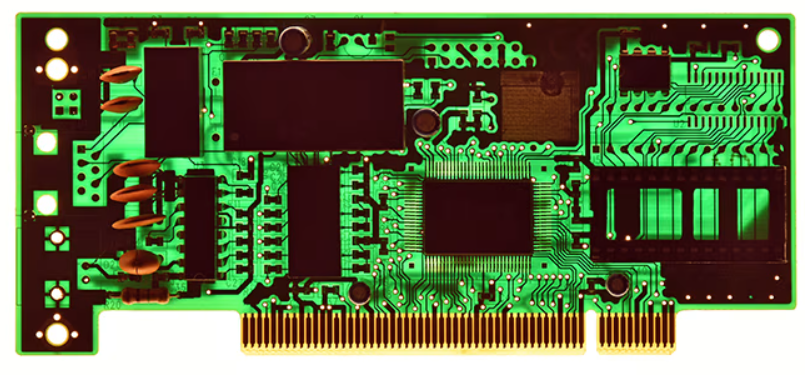

X光檢測重點：適合檢測隱蔽焊點（比如BGA封裝器件、過孔焊點）和高密度電路板。

!

四、環境與應力測試：保障長期可靠性

除了電氣性能測試，PCB的長期可靠性也需要通過“極限測試”驗證——這類測試能發現常規測試中無法檢測的潛在缺陷（比如焊點疲勞、材料老化）。

新手注意：樣機階段可選擇性測試，但量產級設計（尤其是汽車、工業、航空航天領域）必須嚴格執行。

01

常見的應力測試類型

溫度循環測試：反復承受極端高低溫，模擬實際溫度波動，檢測焊點疲勞、材料分層；

振動測試：模擬設備運行中的振動，檢測焊點、連接器是否松動（適合車載、工業設備）；

濕度/腐蝕測試：模擬高濕、鹽霧環境，檢測電路板是否出現電遷移、鍍層降解；

機械彎曲/跌落測試：測試PCB物理耐久性（適合便攜式設備，比如手機、手環）。

02

常用行業標準（新手可參考）

這類測試有明確的行業標準，設計者可根據產品場景選擇適配標準：

IPC-9701：重點關注表面貼裝組件的焊點可靠性；

IPC-TM-650：涵蓋熱沖擊、絕緣電阻、可焊性等詳細測試方法；

MIL-STD-810：軍用標準，適用于極端環境下的PCB測試；

IEC 60068：國際通用標準，涵蓋溫度、濕度、振動等測試。

小貼士：可通過選擇合適的基材、預留機械間隙、涂覆三防漆（conformal coating，提升耐潮、防腐蝕能力），提升PCB的抗應力能力。

!

五、提升可測試性的5個實用技巧（新手直接用）

DFT設計不用復雜，掌握這5個技巧，就能大幅提升PCB的可測試性，避免后期返工。

01

規范測試點設計

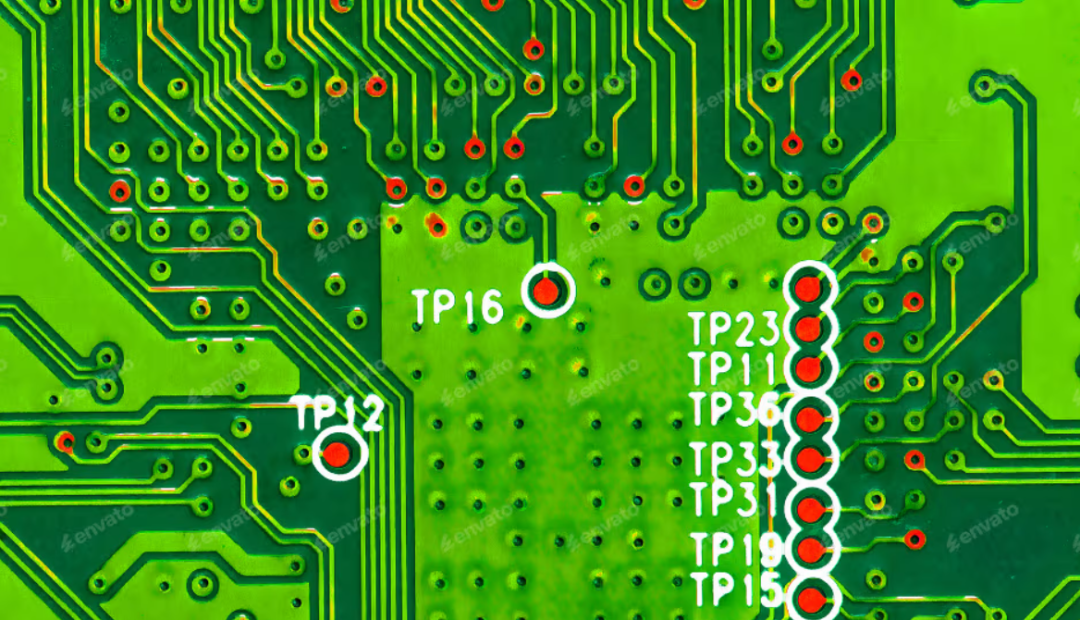

在電源軌、時鐘線、復位信號、數據通路等關鍵網絡上，必須布置測試點；

標準尺寸：測試焊盤直徑建議35密耳（mil，PCB設計常用單位，1mil=0.0254mm），間距至少100mil；

禁忌：不要將測試點布置在元器件下方或探針無法接觸的區域。

02

保證元器件可接觸性

元器件擺放間距不宜過小，建議至少100mil，方便測試探針和檢測工具接觸；

小技巧：保持IC芯片貼裝方向一致，減少檢測時的人為誤差。

03

強化“可觀測性”和“可控制性”

這是DFT的核心原則，新手一定要牢記：

可觀測性：能測量電路板內部的信號狀態（比如預留測試焊盤、調試接口）；

可控制性：能在測試時激勵、調控電路信號（比如增加跳線、引出復位線、使能引腳）。

小技巧：增加狀態指示燈，直觀判斷電路工作狀態。

04

電路按功能分區，獨立可測

將PCB劃分為多個獨立功能模塊（比如電源模塊、模擬模塊、數字模塊），每個模塊可單獨測試；

實現方法：在模塊之間串聯零歐姆電阻或設置可拆卸跳線，避免模塊間相互干擾。

05

高速信號兼顧可測試性與信號完整性

高速信號（比如USB、HDMI）的測試點，可能導致阻抗不連續，引發信號反射、串?dāng)_；

解決方案：在敏感節點串聯電阻保護，或讓測試點略微偏離主傳輸線，兼顧測試和信號質量。

!

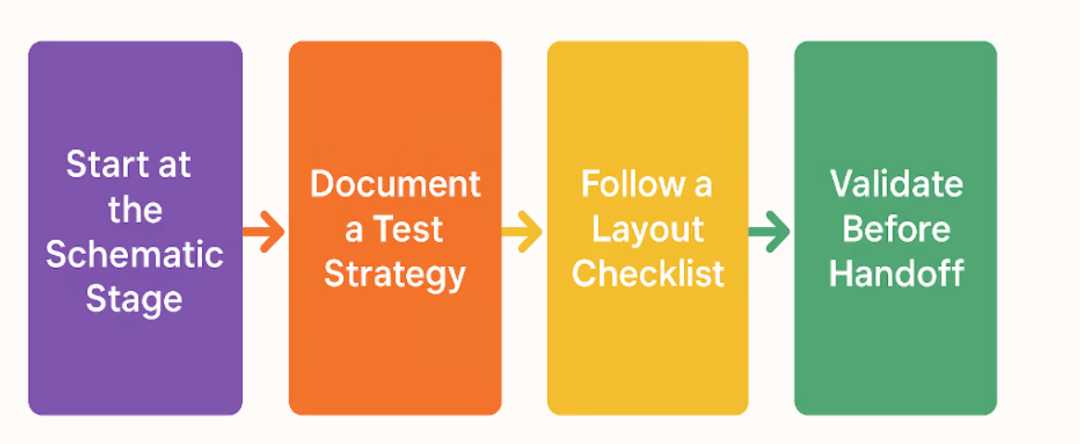

六、初學者DFT分步實施流程（一步都別漏）

新手不用慌，按照這個流程一步步來，就能輕松融入DFT設計，避免遺漏關鍵步驟。

第一步：原理圖階段（提前規劃）

No.1

明確需要監測、調控的信號，將測試點、調試接口、指示燈直接融入原理圖；

制定測試策略：明確驗證內容、測試方法、所需設備。

第二步：布局階段（嚴格執行）

No.2

按照測試要求，規范測試點尺寸、間距、位置；

核對設計：用ECAD工具的DFT分析功能，或人工審核，檢查關鍵測試點是否可接觸。

第三步：交付前（協同確認）

No.3

將測試方案、DFT設計細節，同步給PCB制造商和裝配廠；

重點確認：設計是否適配廠家的測試設備，避免生產后修改。

七、新手必看：DFT最佳實踐總結

最后，整理幾個新手最容易踩坑的點，以及對應的最佳實踐，幫你少走彎路：

盡早和生產廠家溝通，明確測試設備的限制（比如測試點尺寸、間距要求）；

適配AOI檢測：預留定位基準點，增加清晰的絲印標識；

高速信號設計：增加測試耦合板（test coupon，與PCB同時制作的測試樣片，用于檢測阻抗、信號完整性）；

JTAG接口：布置在板邊，方便測試，且在原理圖中做好標注；

不要忽視細節：哪怕是一個測試點的位置、一個絲印的清晰度，都可能影響測試效率。

總結

對于PCB新手來說，可測試性設計（DFT）不是“加分項”，而是“必選項”。

它不是復雜的理論，而是貫穿設計全程的思維——從原理圖到布局，從測試規劃到交付確認，每一步多考慮“是否好測試”，就能避免后期調試的“噩夢”，提升產品可靠性，降低生產成本。
