開發板簡介

1

開發板介紹

WT9932P4?TINY 開發板以樂鑫 ESP32P4 芯片為核心，是嵌入式開發的得力工具。其尺寸僅 69x28mm，緊湊設計適配空間受限場景。 該板基于 WT0132P4?A1 模組，采用兩層板設計， 保證穩定且降低成本。板載 MIPI DSI 和 CSI 的 FPC 接口，支持顯示與圖像采集， 適用于安防監控、機器人導航等場景。 全部引腳引出且排針支持面包板，極大提升擴展靈活性。板載 RGB 燈可實現多彩狀態指示與交互效果。同時配備 Type?C 接口的FUSB 和 HUSB，傳輸快且支持正反插，為調試、供電提供便利，是物聯網等領域開發的理想選擇。

2

產品特點

核心配置：以高性能樂鑫 ESP32P4 芯片為核心，滿足嵌入式開發性能需求。

緊湊尺寸：僅 69x28mm 的小巧規格，適配空間受限的應用場景。

穩定設計：基于 WT0132P4?A1 模組打造，采用兩層板設計，保證穩定性同時降低成本。

圖像接口：板載 MIPI DSI 和 CSI 的 FPC 接口，支持顯示輸出與圖像采集功能。

擴展靈活：全部引腳引出，排針支持面包板連接，方便擴展外設。

狀態指示：配備板載 RGB 燈，可實現多彩狀態指示與交互效果。

便捷接口：搭載 Type?C 接口的 FUSB 和 HUSB，傳輸快速且支持正反插，便于調試與供電

3

開發板圖片

硬件參考

1

功能框圖

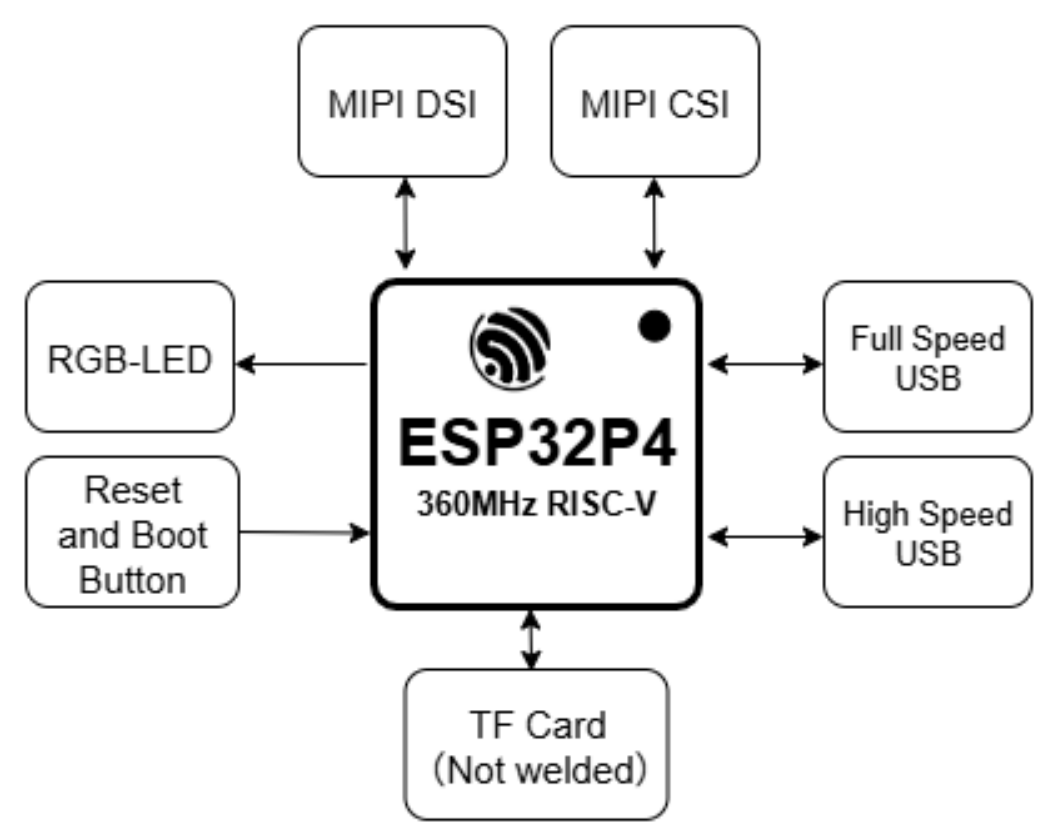

圖 1 – 功能框圖

2

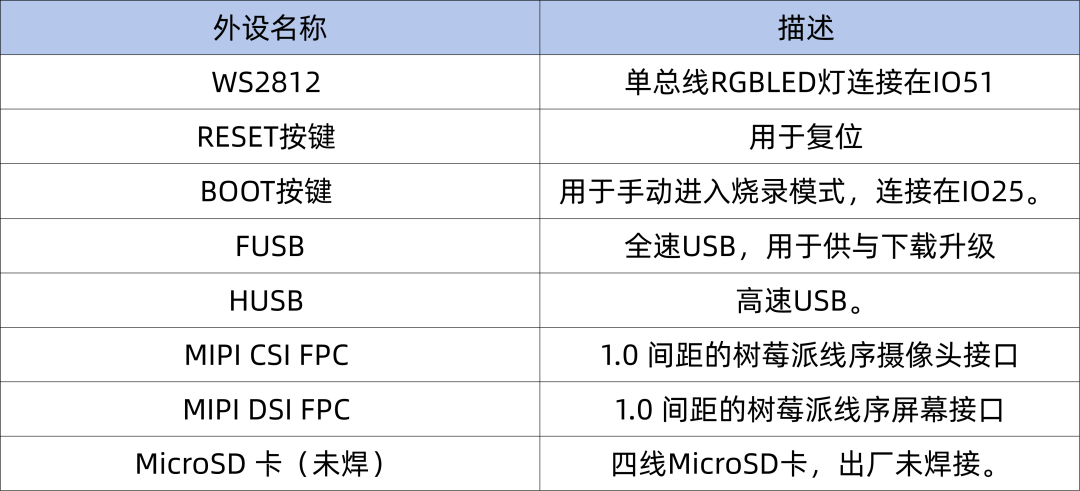

硬件外設

3

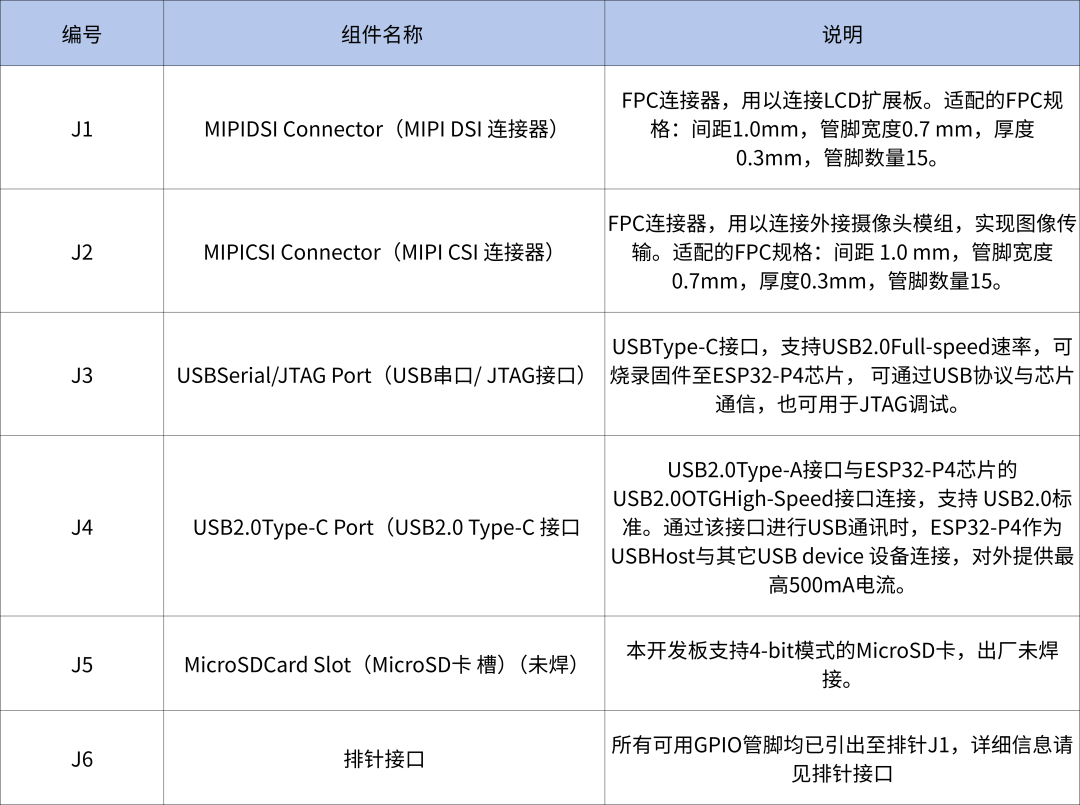

組件介紹

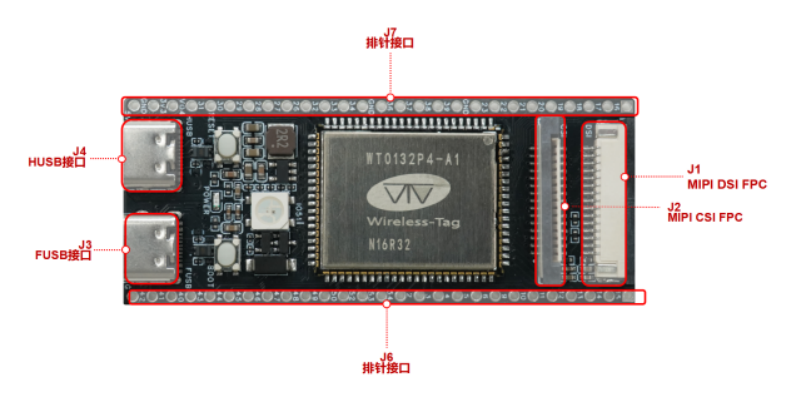

圖 2 – 正面接口組件

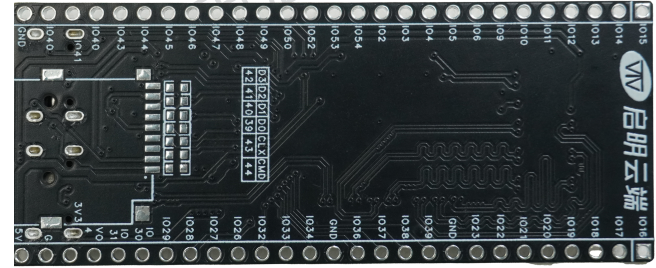

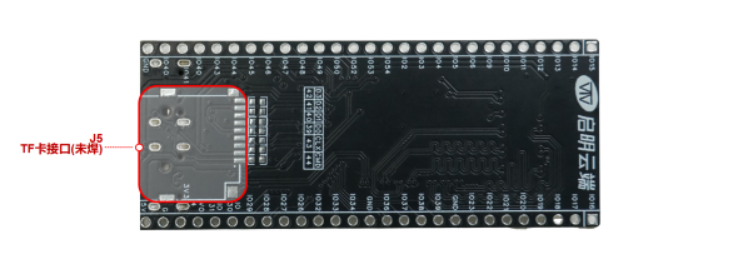

圖 3 – 反面接口組件

4

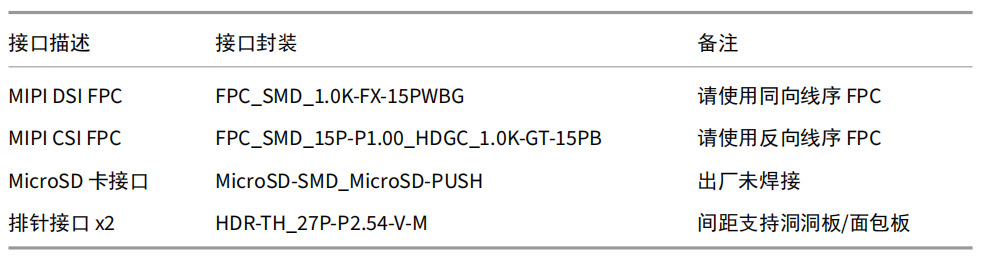

接口封裝

5

接口說明

[J1] MIPI DSI FPC

FPC 的間距為 SMD 封裝，1.0mm ，Pin 數 15，抽屜式，下接，臥貼 請使用同向線序的 FPC，示意圖如下：

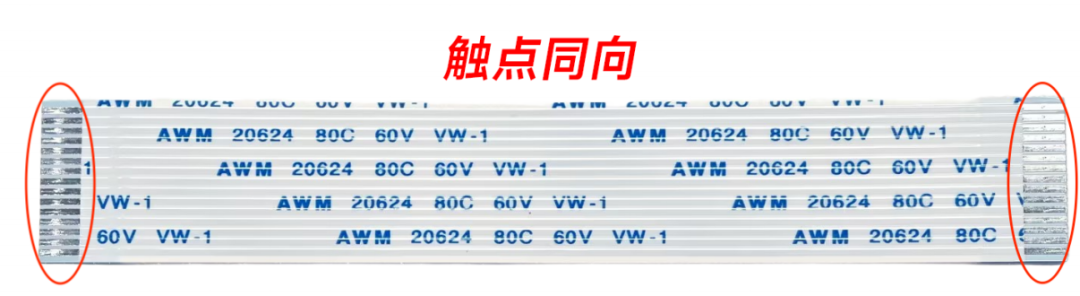

圖 4 – 同向線序 FPC

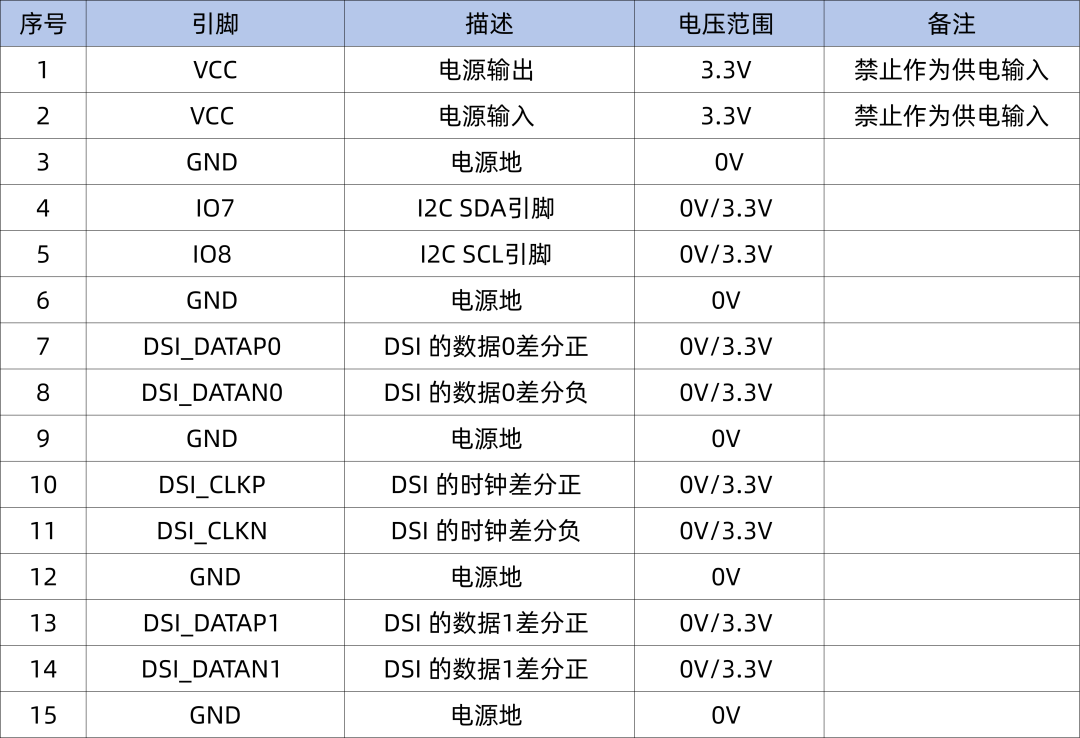

FPC 引腳線序?yàn)椋?/p>

[J2] MIPI CSI FPC

FPC 的間距為 SMD 封裝，1.0mm，Pin 數 15，抽屜式，單側觸點，立貼 請使用反向線序 FPC，示意圖如下：

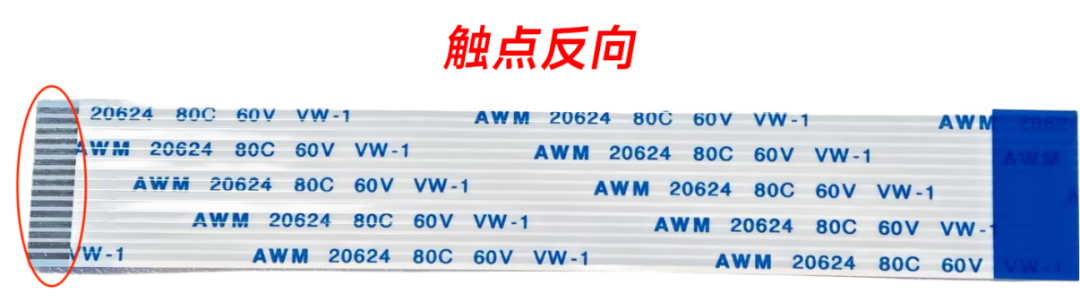

圖 5 – 反向線序 FPC

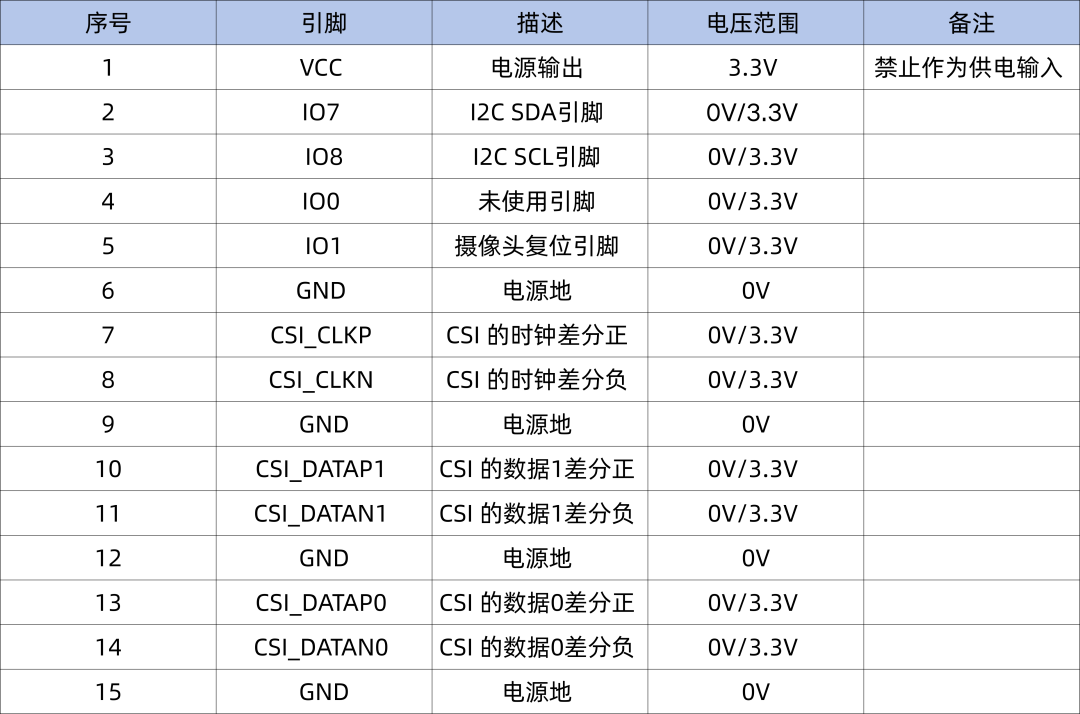

FPC 引腳線序?yàn)椋?/p>

[J3] [J4] USB 供電接口

USB2.0 Type?C 接口，可用于下載/供電。其中J3 是全速 USB2.0 最高理論速度為12Mbps，使用 IO 為 IO24， IO25 ，J4 是高速 USB2.0 最高理論速度為 480Mbps，使用 IO 為專屬 IO。

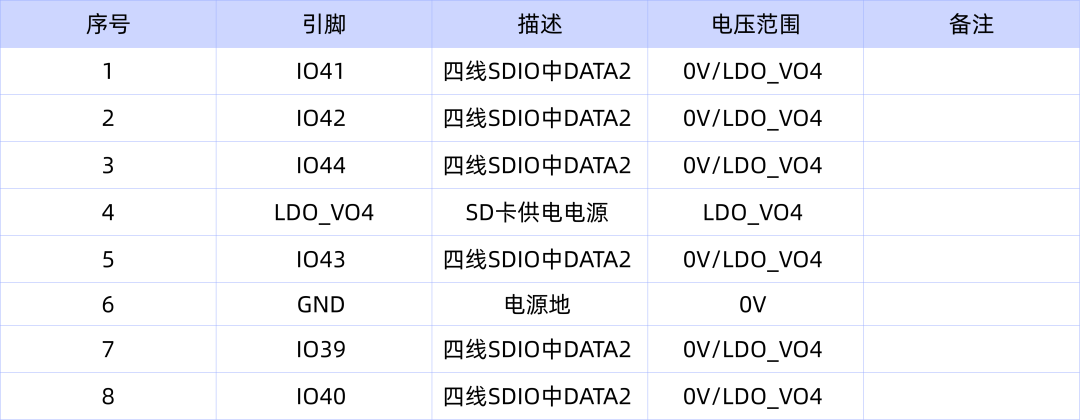

[J5] MicroSD 卡接口

自彈式 MicroSD 卡接口：

注意：這里的電源使用 LDO_VO4，通過配置可以支持 1.8V 供電

[J6] [J7] 排針接口

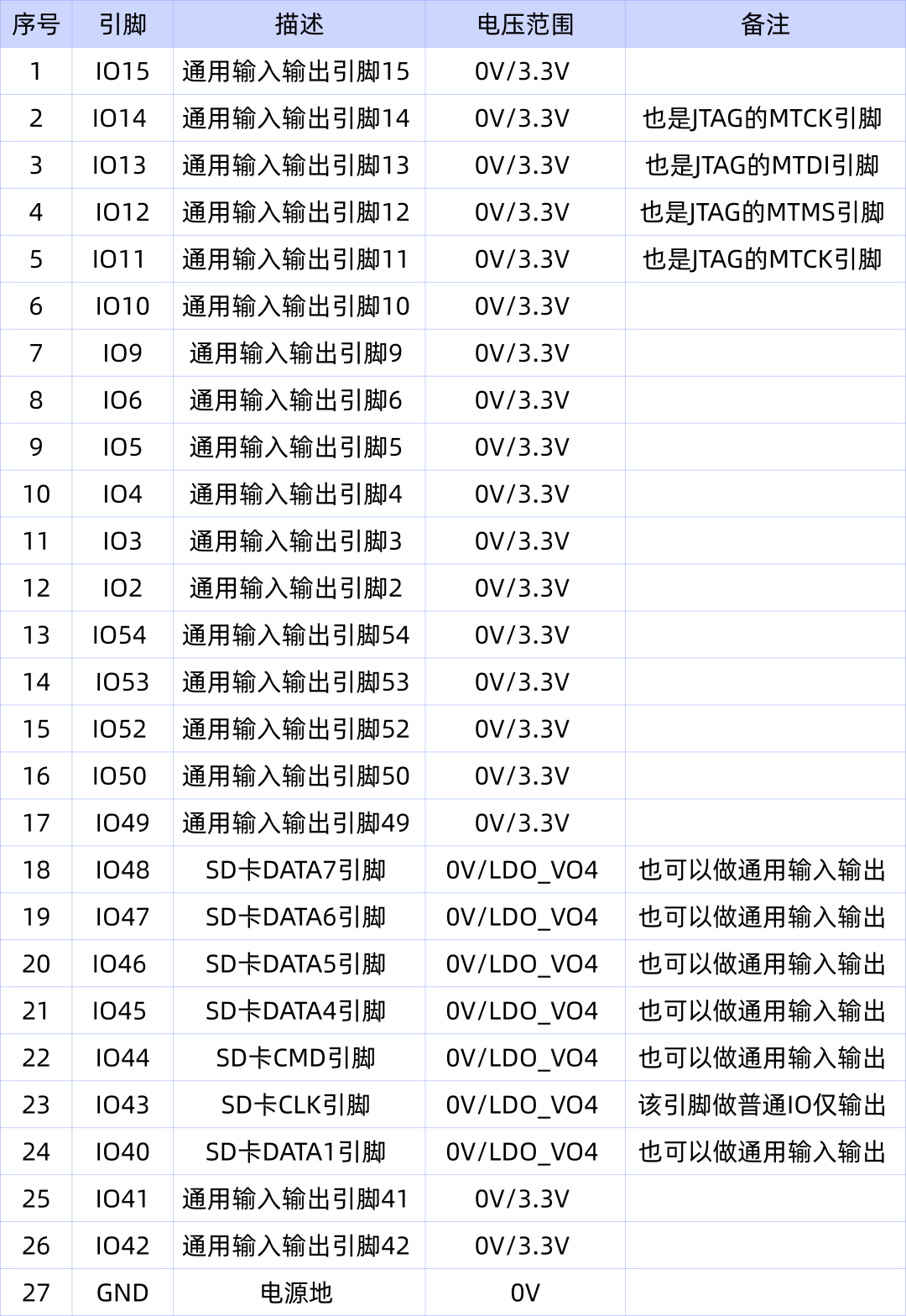

排針接口為2.54mm間距的常見排針接口，以下是[J6]引腳定義：

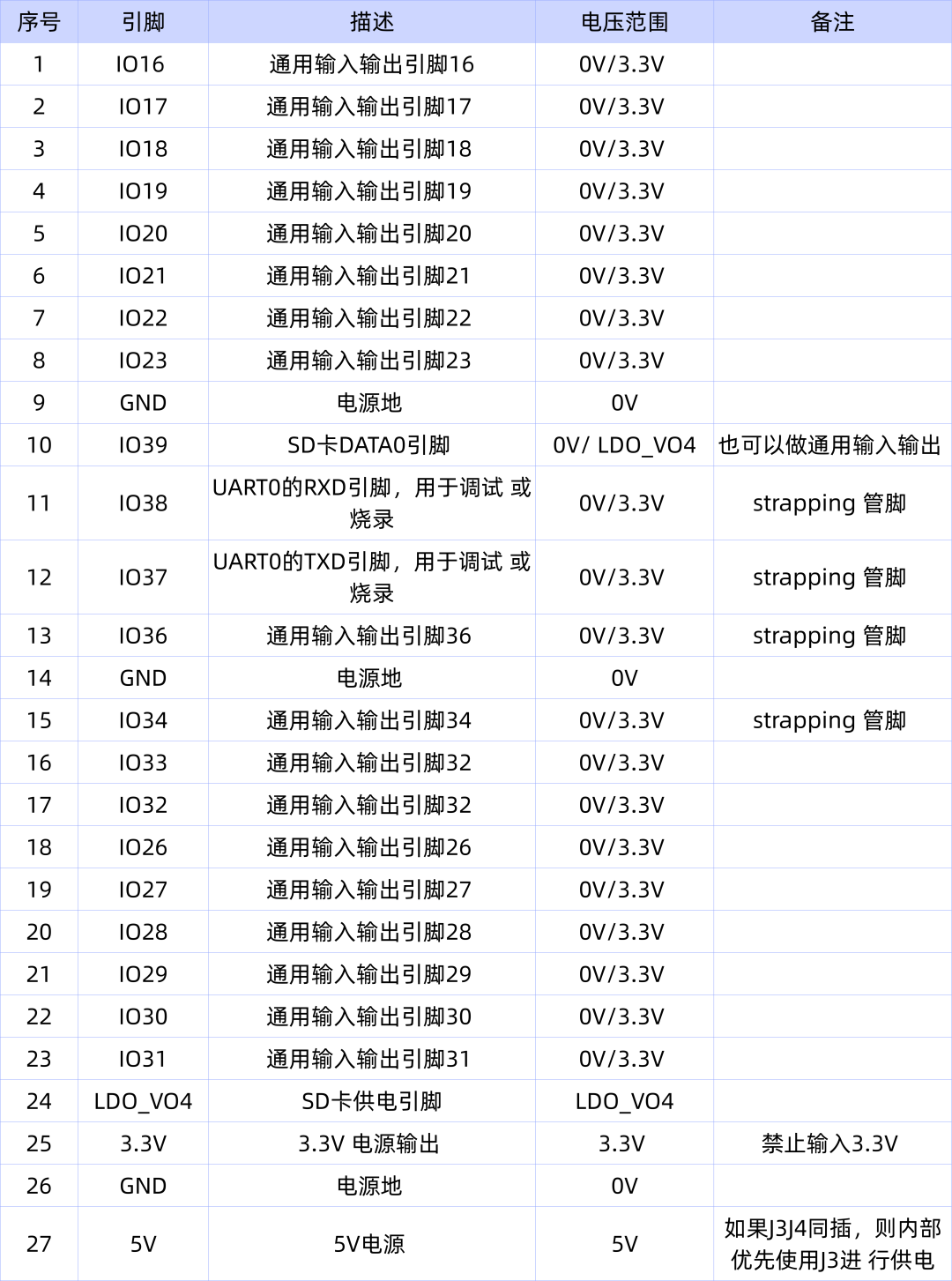

以下是[J7]引腳定義：

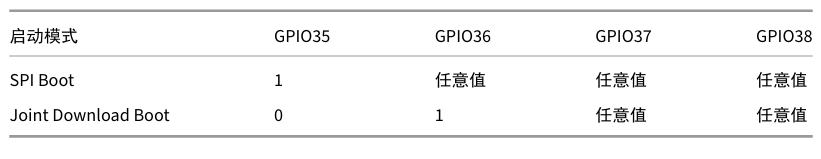

注意：復位后 strapping 管腳的值會決定是否進入燒錄模式

原理圖

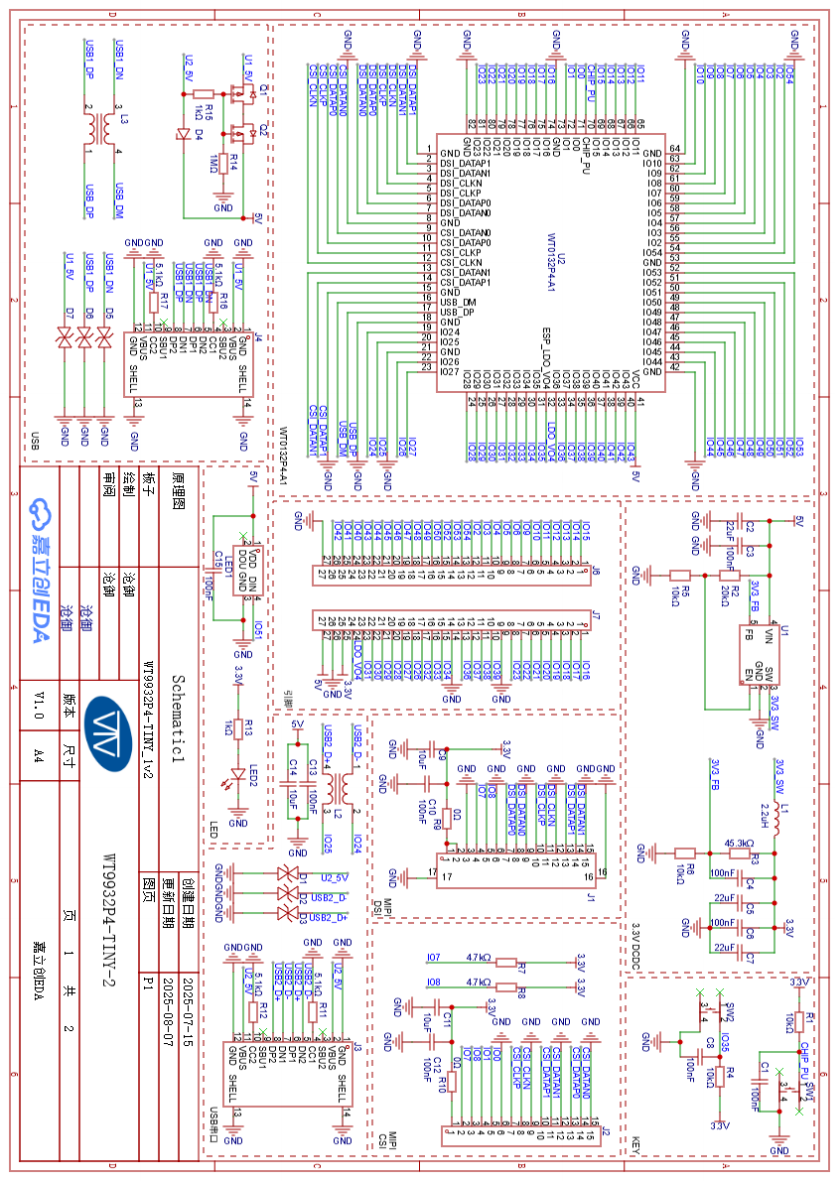

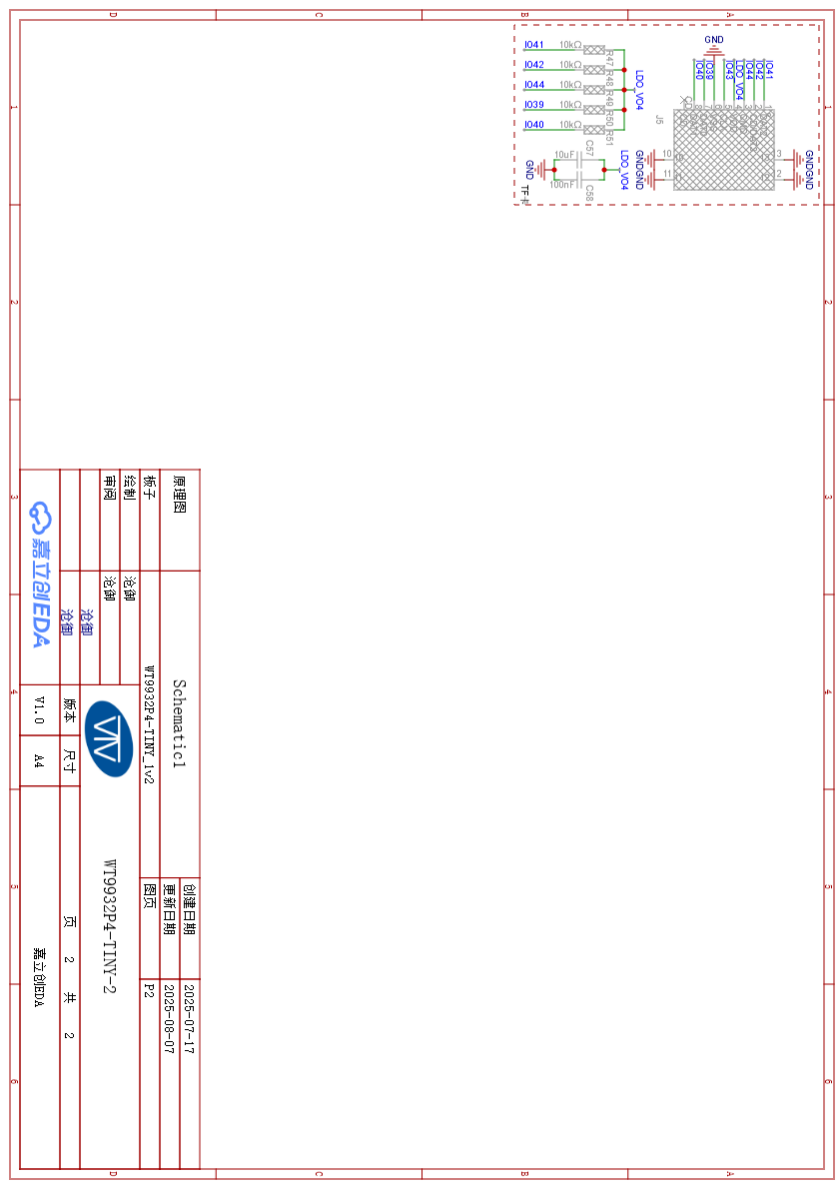

圖 6 – 原理圖

圖 7 – 原理圖

結構支持

1

PCBA 尺寸圖

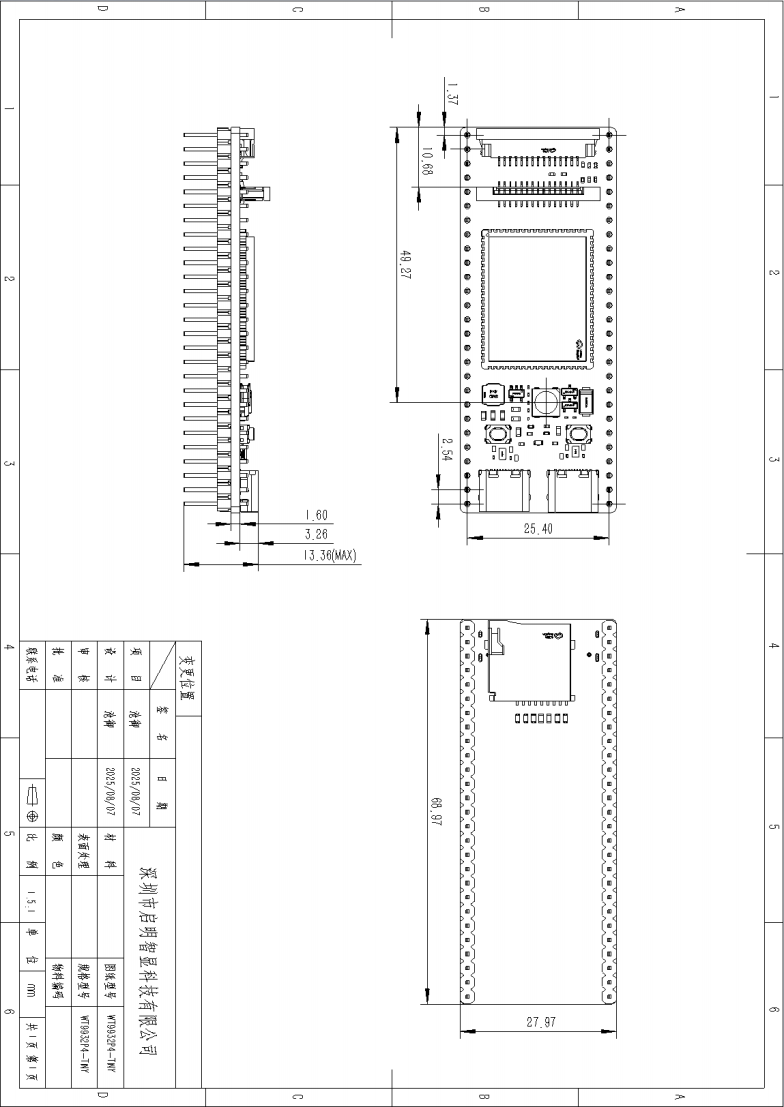

圖 8 – 主板尺寸圖

使用指引

1

準備工作

在開始使用設備前，請準備以下物品和環境條件：

1. USB-C 數據線 × 1 用于為開發板供電或與電腦連接，建議使用原裝或質量良好的線材，保證供電穩定。

2. WT9932P4-TINY 開發板 × 1 本產品的核心硬件設備。

提示：若使用電腦 USB 供電，建議電腦 USB 接口能提供至少 5V@1A 輸出電流；如電源不足，設備可能無法正常啟動。

2

硬件配置

1. 連接供電

? 使用 USB?C 數據線將開發板與電腦或USB 適配器相連。

? 推薦適配器規格為 5V/1A 及以上，確保供電穩定。

? 上電后，設備將自動啟動，指示燈亮起表示設備已通電。

3

使用指南

1. 按照官方文檔搭建 IDF 環境官方快速入門

2. clone 例程 clone 官方的 blink 例程并 export esp?idf。

3. 編譯并燒錄例程 使用 USB?C 數據線，連接上開發板的 FUSB。使用：

idf.pyset-target esp32p4idf.py build

4. 編譯例程使用：

idf.py flash

燒錄例程，可以查看到開發板中的 RGB 燈閃爍。

提示：如果遇到 FUSB 接好后，UART 忽有忽無的情況?？梢試L試按下BOOT 按鈕后點擊 RESET 按鈕再松開 BOOT 按鈕，手動進入燒錄模式。
