開發板簡介

1

開發板介紹

WT99P4C5-S1 開發板是深圳市啟明云端有限公司推出的，基于 WT0132P4-A1 核心板設計的多媒體開發板。WT0132P4-A1 核心板基于樂鑫 ESP32-P4 系列芯片設計，搭載雙核 360 MHz RISC-V 處理器和 32 MB PSRAM。此外，ESP32-P4 支持 USB 2.0標準，MIPI-CSI，MIPI-DSI 等多種外設，可滿足客戶對低成本，低功耗的多媒體產品的開發需求。

開發板上已搭載與 WT0132P4-A1 核心板通訊的樂鑫 Wi-Fi & BLE 模組ESP32-C5-WROOM-1，用于開發該開發板的 Wi-Fi 和藍牙通信；同時可選配啟明自研 7 英寸電容式觸摸屏使用，豐富開發者的使用體驗。該開發板非常適用于IPC 、HMI、AIoT 類產品的原型構建。

核心板大部分管腳均已引出至排針，開發人員可根據實際需求，輕松通過跳線連接多種外圍設備，同時也可將開發板插在面包板上使用。

2

開發板圖片

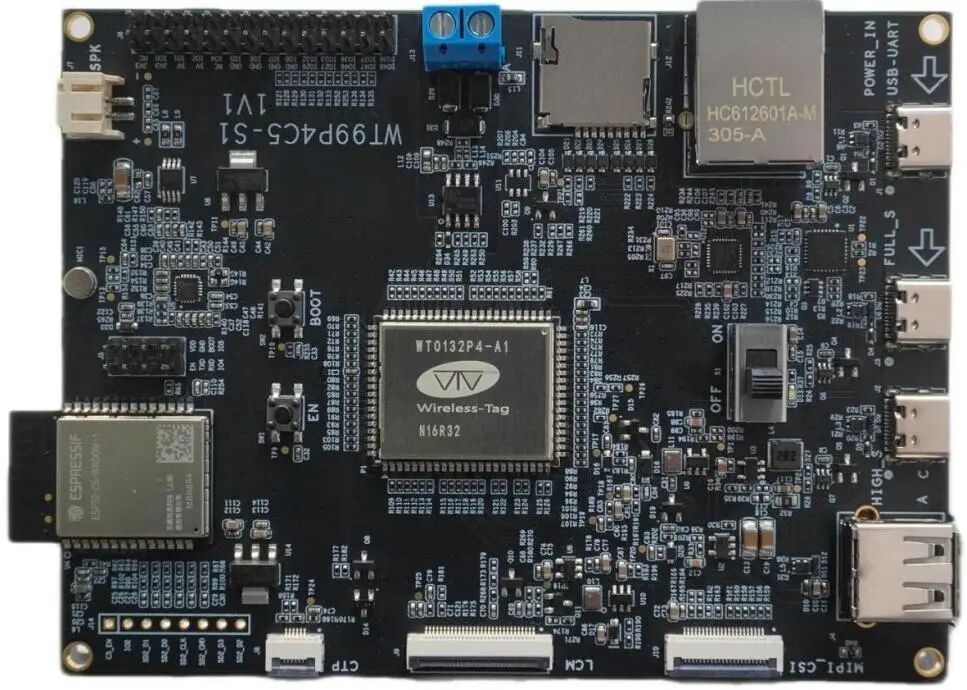

圖1：WT99P4C5-S1 開發板（正面）

入門指南

本節將簡要介紹 WT99P4C5-S1 開發板，說明如何在 WT99P4C5-S1 上燒錄固件及相關準備工作。

1

組件介紹

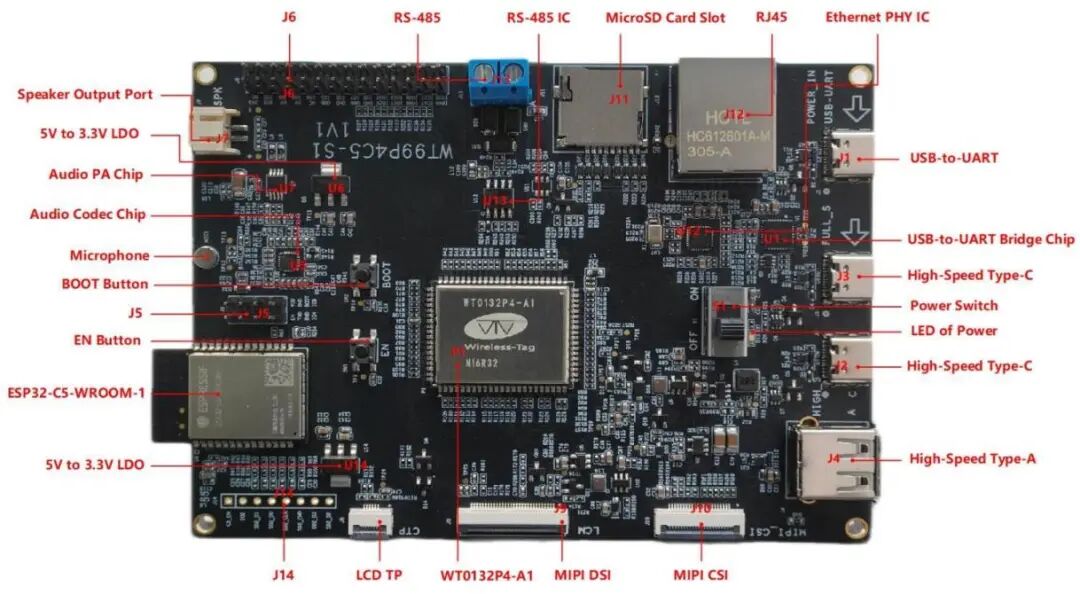

圖2：WT99P4C5-S1 開發板組件介紹

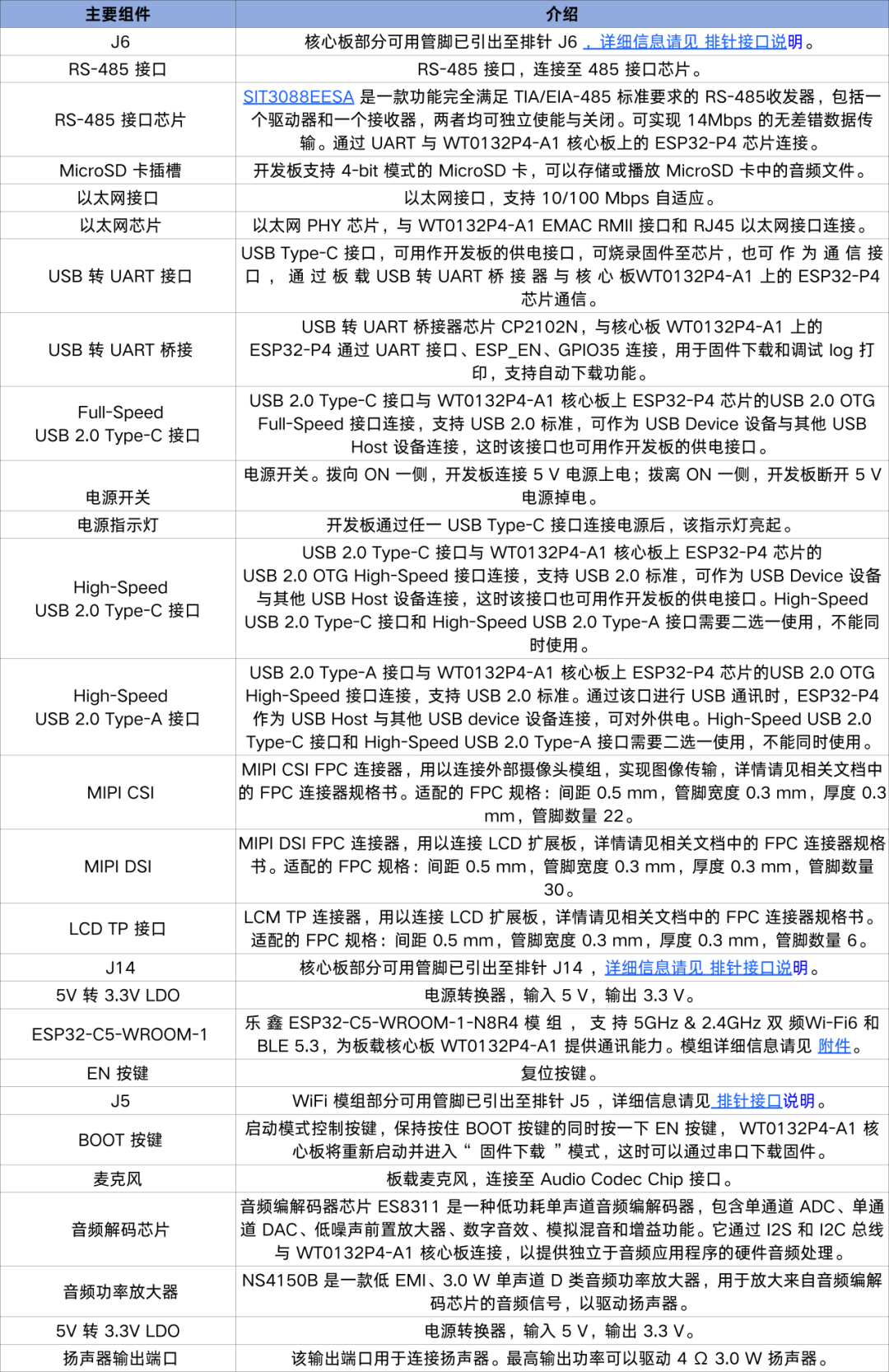

以下按照順時針的順序依次介紹開發板上的主要組件。

2

準備工作

WT99P4C5-S1 開發板

USB-C 數據線

電腦（Windows、Linux、macOS均可）

LCD 屏幕（可選）

攝像頭（可選）

MicroSD 卡（可選）

3

硬件設置

使用 USB 數據線將 WT99P4C5-S1 連接到電腦，可通過任意一個 USB Type-C端口給開發板供電。建議使用 USB 轉 UART 接口來給核心板上的 ESP32-P4 芯片燒錄固件及調試。

4

軟件設置

可前往樂鑫科技 ESP-IDF 快速入門，查看如何快速設置開發環境，將應用程序燒錄至您的開發板?；蚯巴鶈⒚髟贫?GitHub Examples，開發板應用示例存已存放于 WT99P4C5-S1 代碼倉庫，可自行下載編譯后燒錄至開發板即可開始開發使用。

5

燒錄小智AI參考

硬件參考

1

功能框圖

WT99P4C5-S1 系列開發板的主要組件和連接方式如下圖所示。

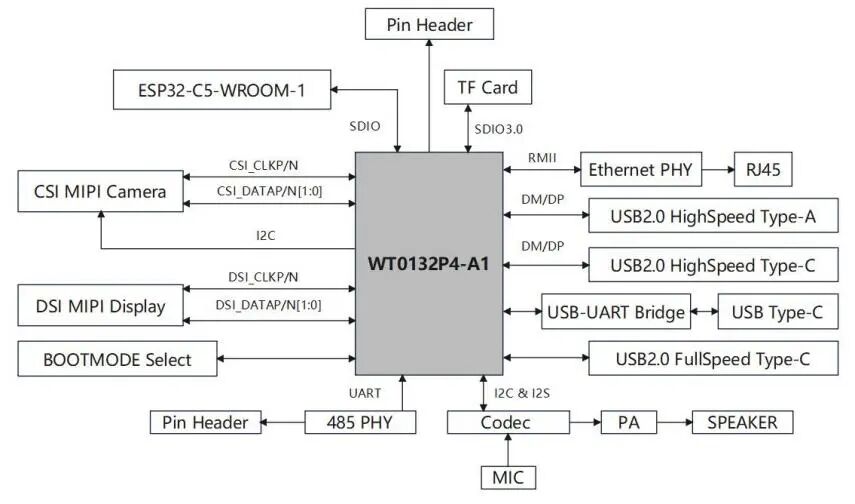

圖3：WT99P4C5-S1 功能框圖

2

排針接口說明

下表列出了開發板排針（J14、J5、J6、J13）的名稱和功能，排針的名稱如圖 WT99P4C5-S1 開發板-正面 所示，排針的序號與 WT99P4C5-S1 開發板原理圖一致。

表1：J14 排針詳細功能描述

表2：J5 排針詳細功能描述

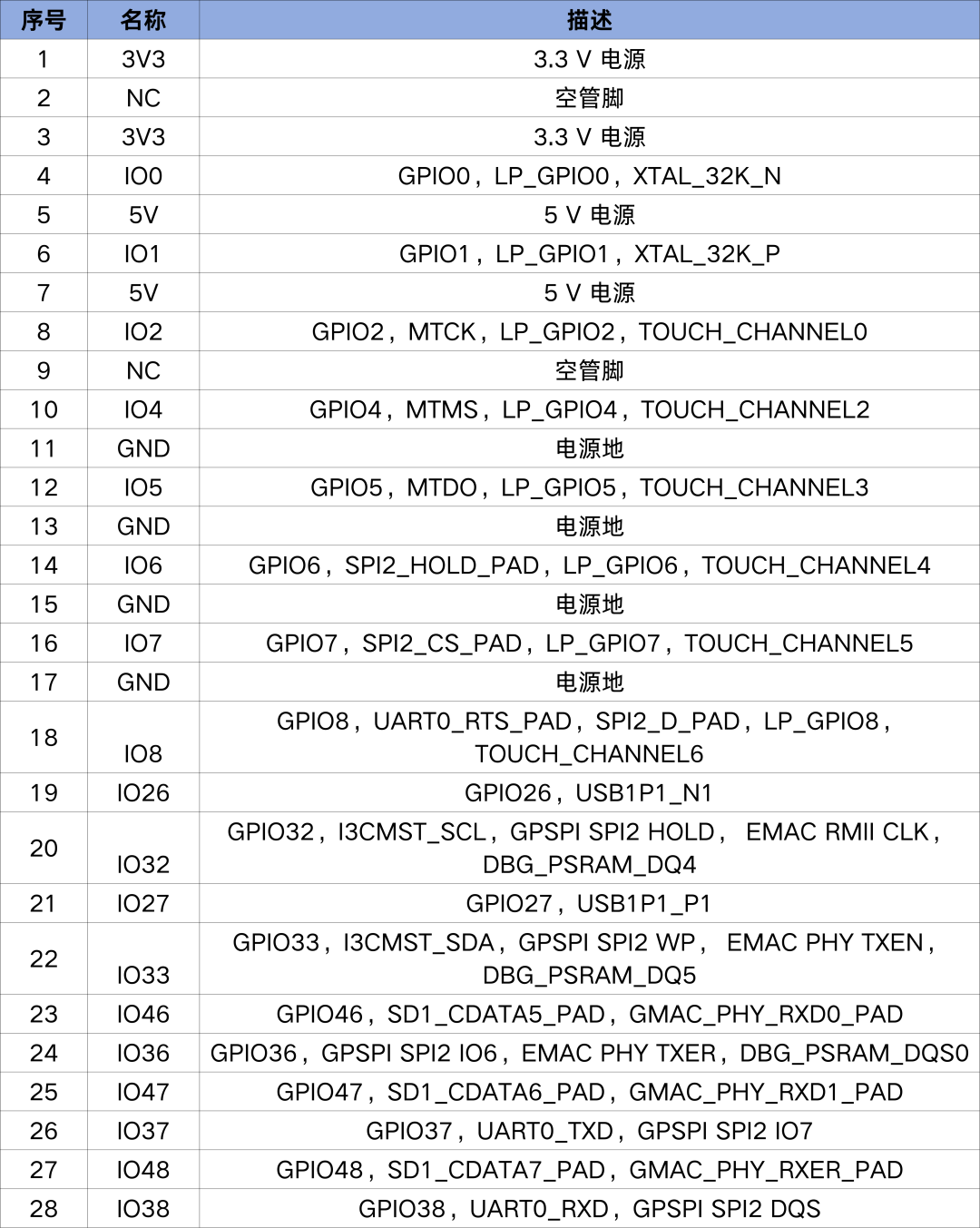

表3：J6 排針詳細功能描述

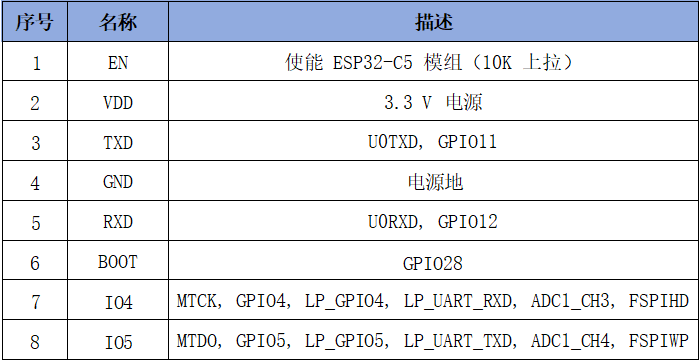

表4：J13 排針詳細功能描述
