概述

1

產品簡介

WT0132P4-A1 是深圳市啟明云端有限公司推出的基于樂鑫 ESP32-P4 芯片設計的一款集成 NOR FLASH 小尺寸郵票孔核心板。

核心處理器芯片 ESP32-P4 封裝內可疊封 16MB 或 32MB PSRAM，包含 2 個高性能(HP)內核和一個低功耗(LP)內核。HP 內核采用 RISC-V 雙核處理器，主頻高達 360MHz，包含一個 JPEG 編/解碼器、像素處理加速器、H.264 視頻編碼器和 MIPI 接口；具有強大的圖像和語音處理能力。

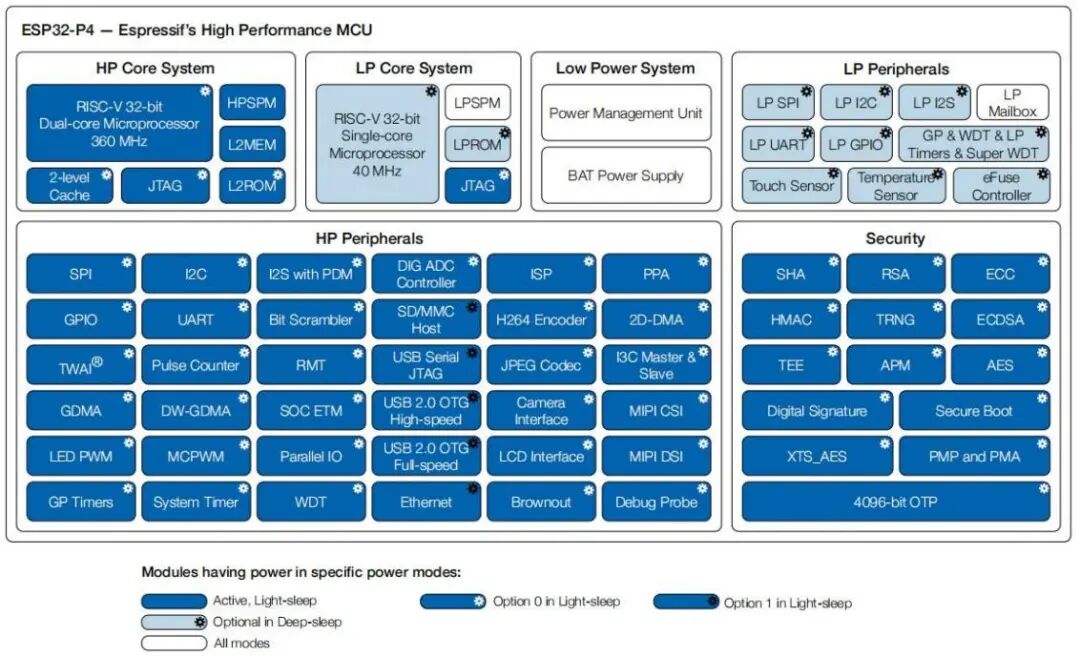

圖1：主芯片架構圖

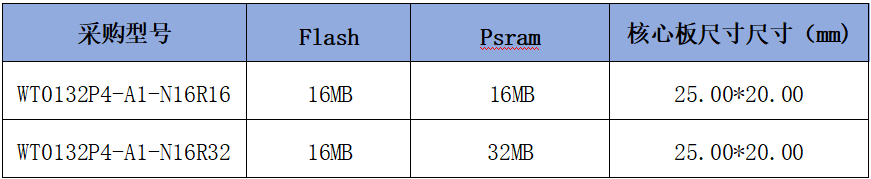

WT0132P4-A1 系列共兩種規格，具體信息見下表。 WT0132P4-A1 系列型號對比：

2

產品特點

雙核 360 MHz 高主頻 CPU

內置 16 MB Flash 與 16/32 MB Psram

ESP32-P4 芯片全引腳引出

支持多個多媒體接口

核心板尺寸小，便于硬件設計

開發資料齊全

3

產品圖片

圖2

WT0132P4-A1-N16R16（正）

圖3：

WT0132P4-A1-N16R16（背）

圖4

WT0132P4-A1-N16R32（正）

圖5：

WT0132P4-A1-N16R32（背）

應用場景

智能家居

工業自動化

消費電子產品

HMI 人機交互

電子機器人

攝像頭視頻流傳輸

USB 設備

產品規格

1

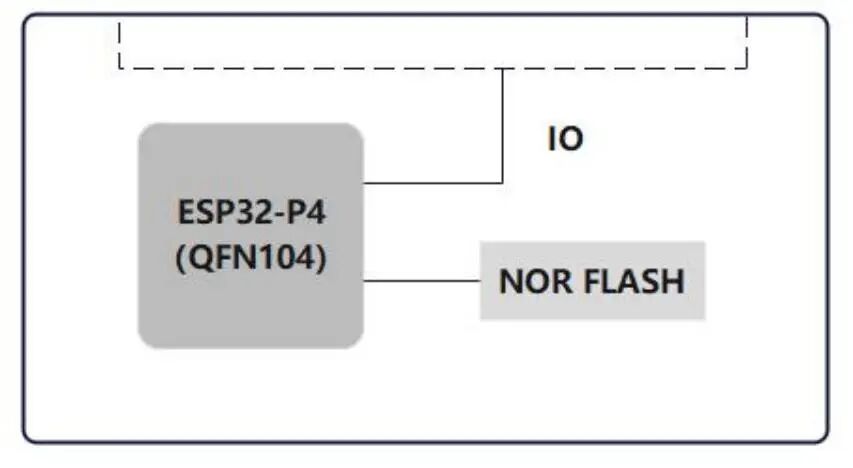

功能框圖

圖6：WT0132P4-A1 功能框圖

2

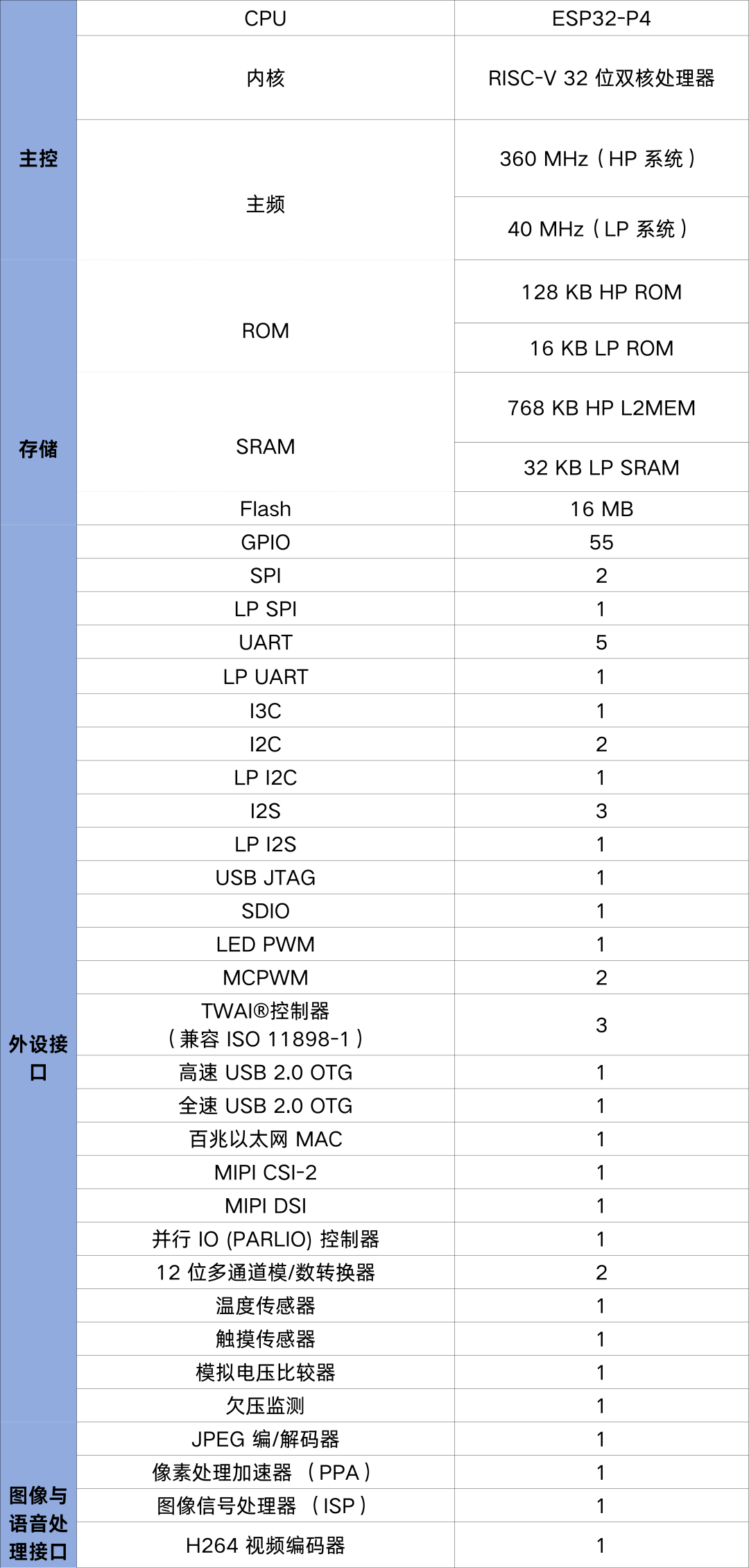

硬件參數

引腳定義

1

引腳布局

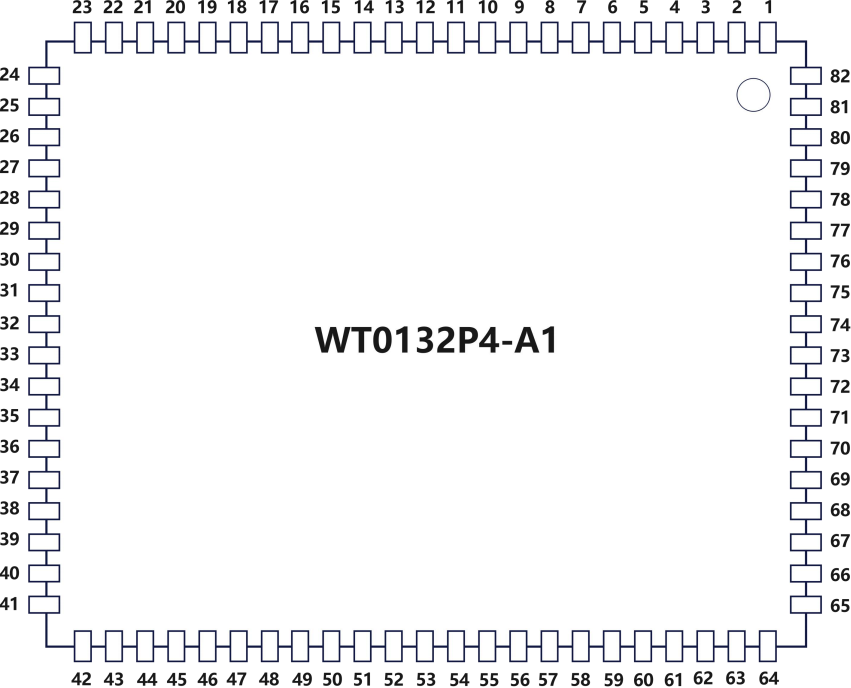

圖7：引腳布局圖

2

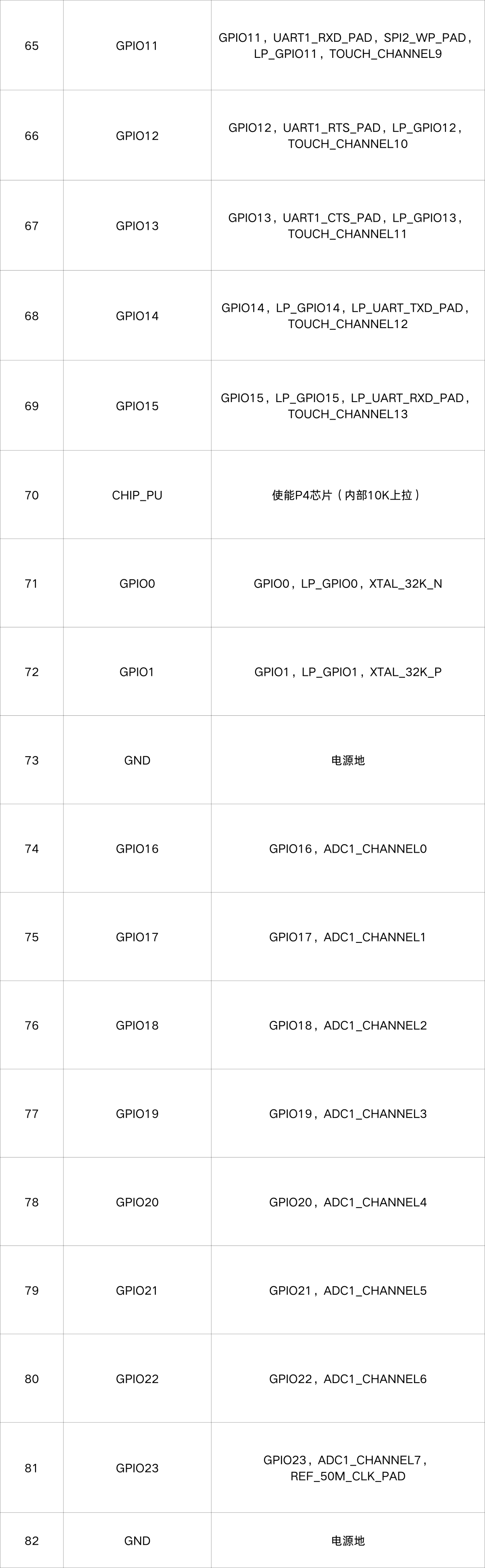

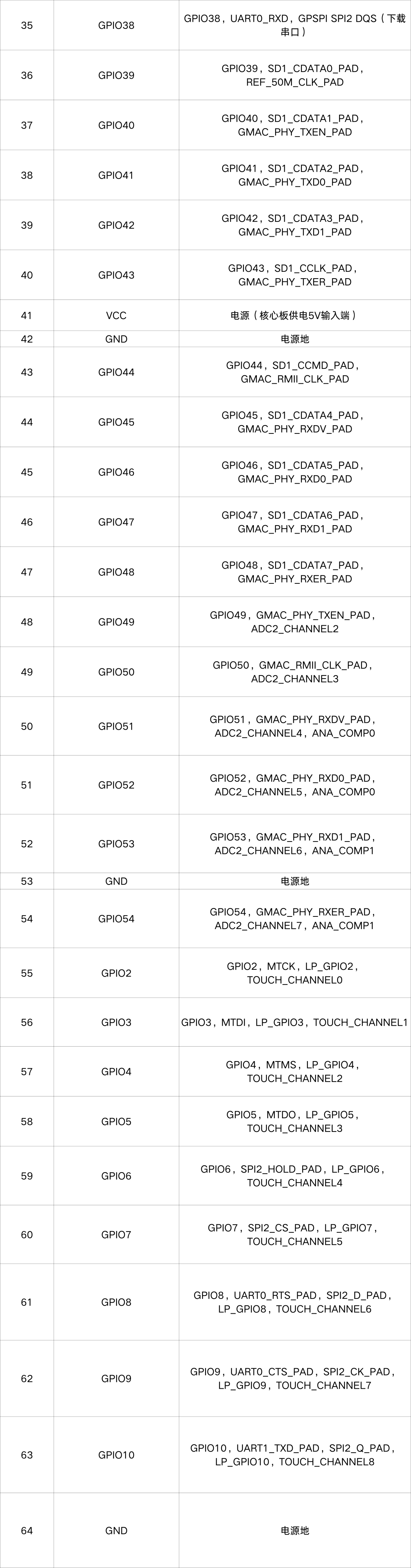

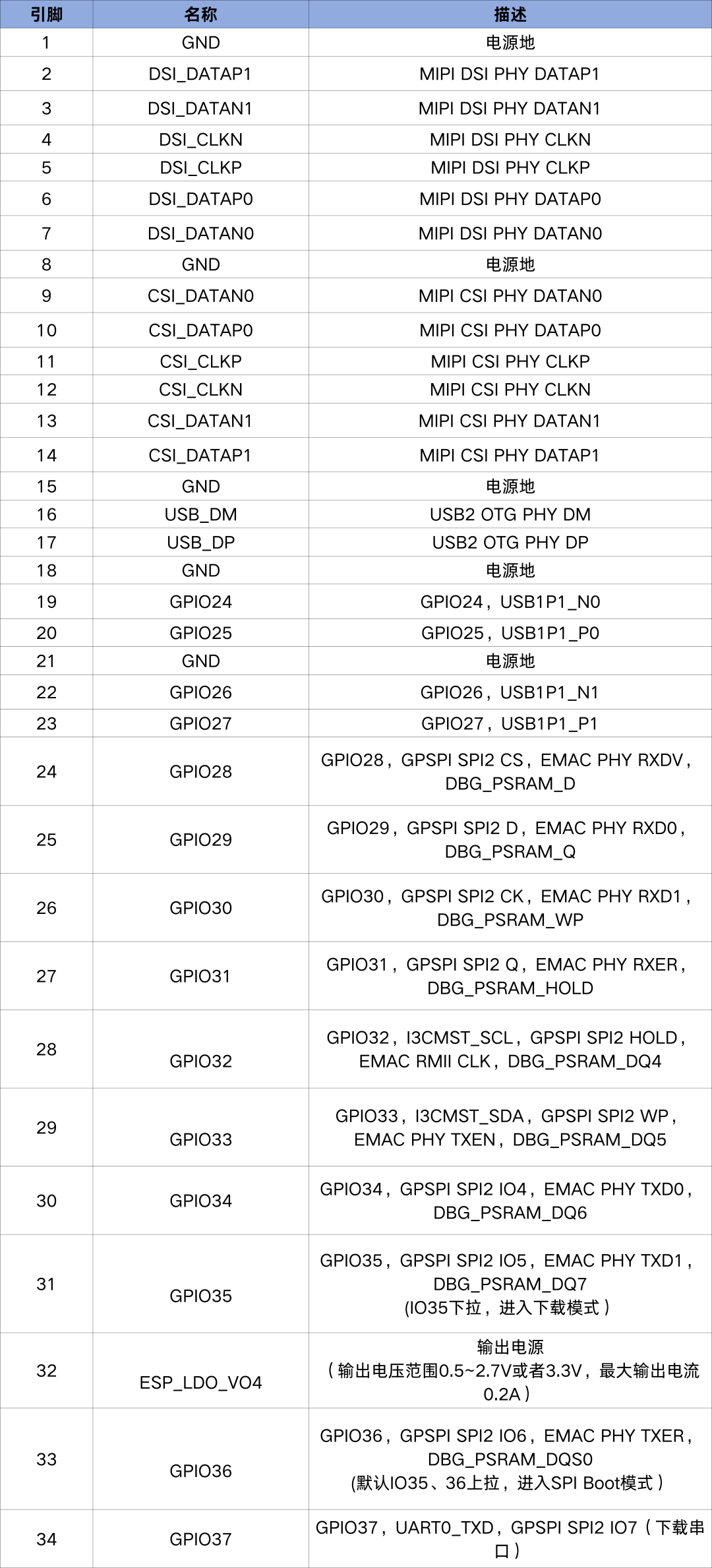

引腳描述

3

啟動項配置

01

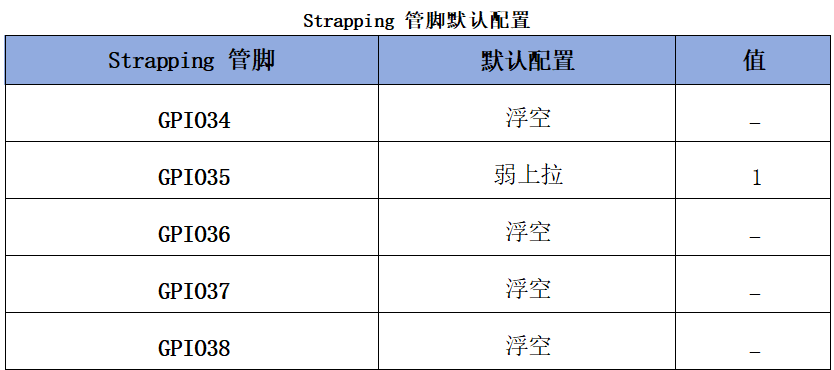

Strapping 管腳

芯片在上電或硬件復位時，可以通過 Strapping 管腳和 eFuse 位配置如下啟動參數，無需微處理器的參與：

芯片啟動模式

Strapping 管腳：GPIO35，GPIO36，GPIO37，GPIO38

ROM 日志打印

Strapping 管腳：GPIO36

eFuse 位：EFUSE_UART_PRINT_CONTROL

JTAG 信號源

Strapping 管腳：GPIO34

eFuse 位：EFUSE_DIS_PAD_JTAG、EFUSE_DIS_USB_JTAG 和EFUSE_JTAG_SEL_ENABLE 上述 eFuse 位的默認值均為 0，也就是說沒有燒寫過。 eFuse 只能燒寫一次，一旦燒寫為 1，便不能恢復為 0。

上述 strapping 管腳如果沒有連接任何電路或連接的電路處于高阻抗狀態，則其默認值（即邏輯電平值）取決于管腳內部弱上拉/下拉電阻在復位時的狀態。

要改變 strapping 管腳的值，可以連接外部下拉/上拉電阻。如果 ESP32-P4用作主機 MCU 的從設備，strapping 管腳的電平也可通過主機 MCU 控制。

所有 strapping 管腳都有鎖存器。系統復位時，鎖存器采樣并存儲相應

strapping 管腳的值，一直保持到芯片掉電或關閉。鎖存器的狀態無法用其他方式更改。因此，strapping 管腳的值在芯片工作時一直可讀取，strapping 管腳在芯片復位后作為普通 IO 管腳使用。

02

芯片啟動模式控制

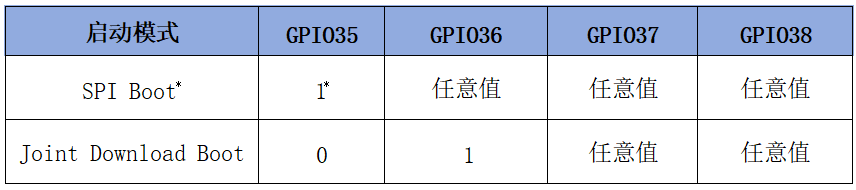

復位釋放后，GPIO35 ~ GPOI38 共同決定啟動模式。詳見下表。

*表示默認值和默認配置。

Joint Download Boot 模式下支持以下下載方式：

USB Download Boot:

USB-Serial-JTAG Download Boot

USB 2.0 OTG Download Boot

2. UART Download Boot

SPI Slave Download Boot

03

ROM 日志打印控制

系統啟動過程中，ROM 代碼日志可打印至：

（默認）UART0 和 USB 串口/JTAG 控制器

USB 串口/JTAG 控制器

UART0

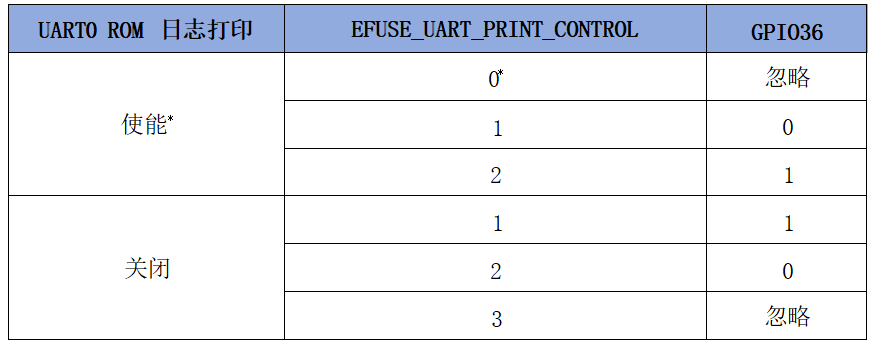

EFUSE_UART_PRINT_CONTROL 和 GPIO36 控制 UART0 ROM 日志打印，詳見下表

*表示默認值和默認配置。

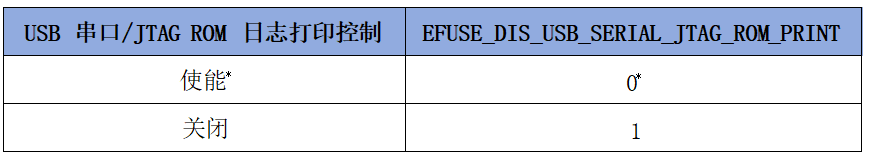

EFUSE_DIS_USB_SERIAL_JTAG_ROM_PRINT 控制 USB 串口/JTAG 控制器 ROM日志打印，詳見下表。

*表示默認值和默認配置。

4. 電氣特性

1

絕對最大限定值

超出絕對最大額定值可能導致器件永久性損壞。這只是強調的額定值，不涉及器件在這些或其它條件下超出本技術規格指標的功能性操作。長時間暴露在絕對最大額定條件下可能會影響 WT0132P4-A1 的可靠性。

2

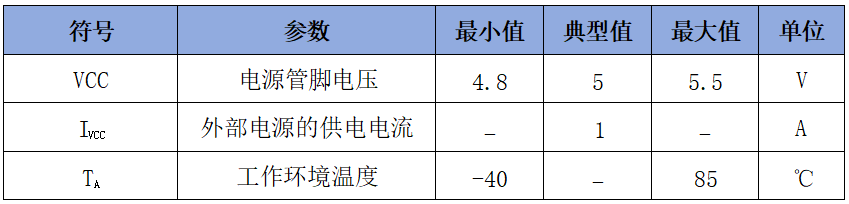

建議工作條件

WT0132P4-A1 尺寸

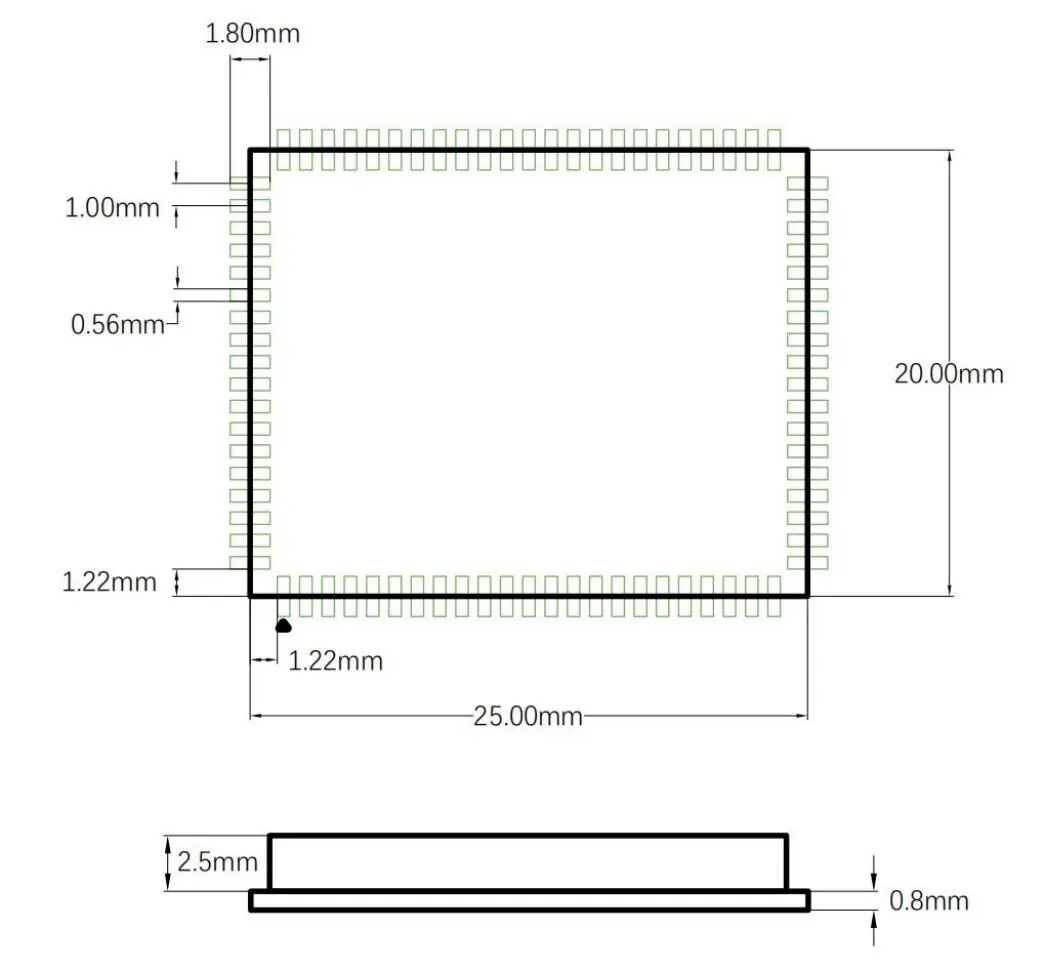

下圖為核心板的俯瞰圖與正視圖，公差±0.2 mm。

圖9：WT0132P4-A1 尺寸圖

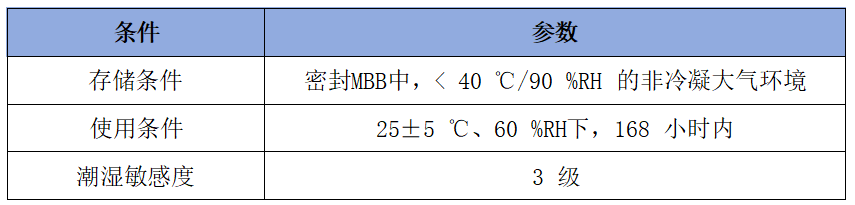

存儲條件

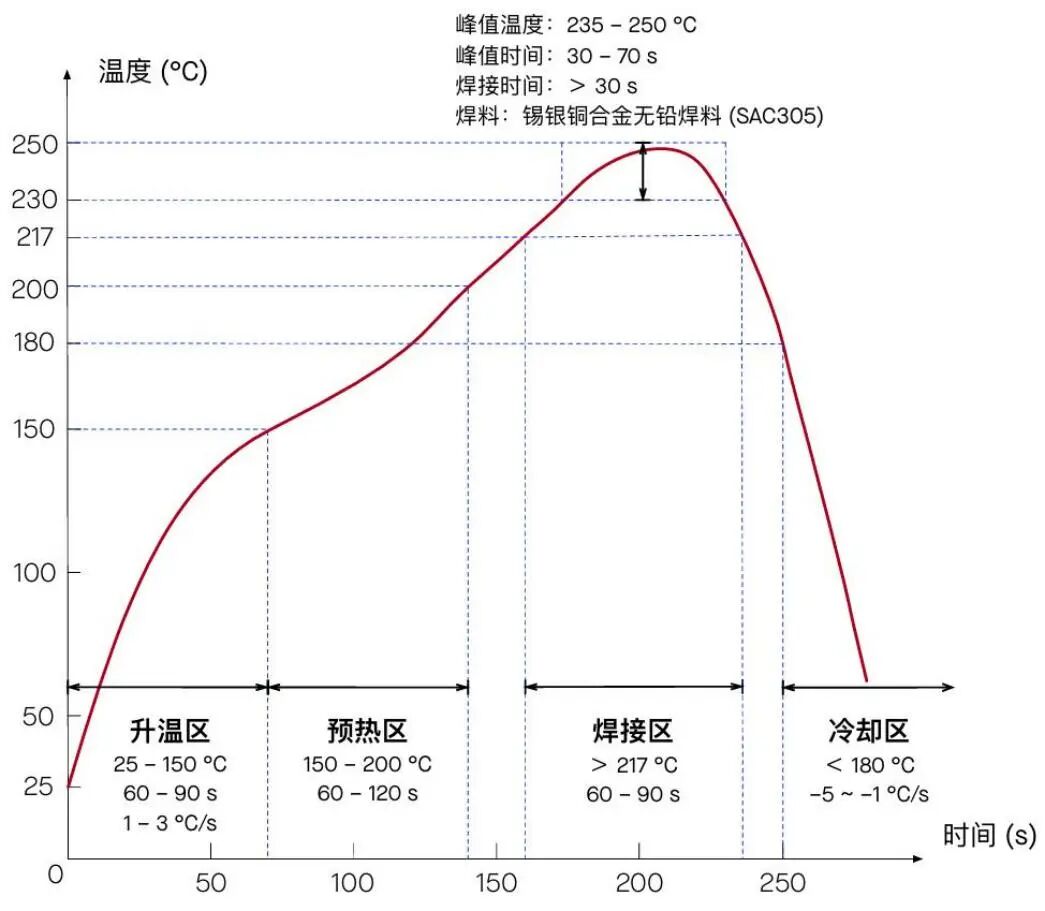

回流焊曲線

圖10： 回流焊溫度曲線圖
