開發板簡介

1

開發板介紹

ESP32-P4-MINI 開發板是深圳市啟明云端有限公司推出的，基于 WT0132P4-A1核心板設計的多媒體開發板。WT0132P4-A1 核心板基于樂鑫 ESP32-P4 系列芯片設計，搭載雙核 360MHz RISC-V 處理器和 32 MBPSRAM。此外，ESP32-P4 支持 USB 2.0標準，MIPI-CSI，MIPI-DSI，H.264 Encoder等多種外設，可滿足客戶對低成本，低功耗的多媒體產品的開發需求。

2

開發板圖片

圖1：ESP32-P4-MINI 開發板（正面）

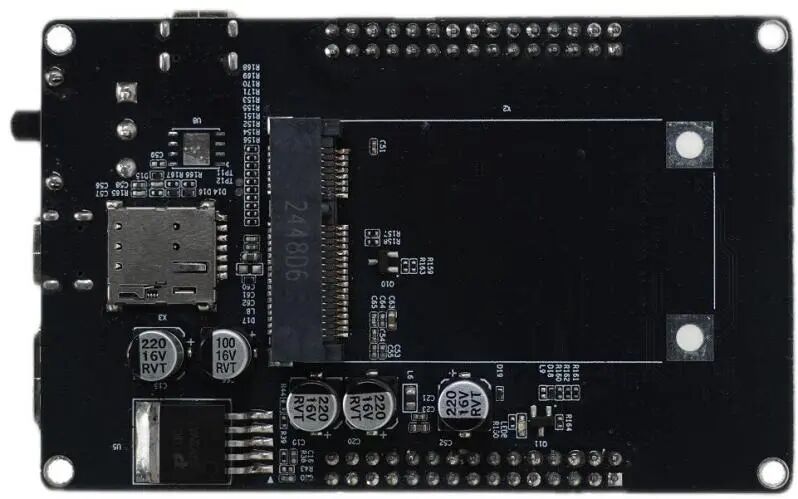

圖2：ESP32-P4-MINI 開發板（背面）

2

擴展板

入門指南

本節將簡要介紹 ESP32-P4-MINI 開發板，說明如何在 ESP32-P4-MINI 上燒錄固件及相關準備工作。

1

組件介紹

圖3：ESP32-P4-MINI 開發板組件介紹（正面）

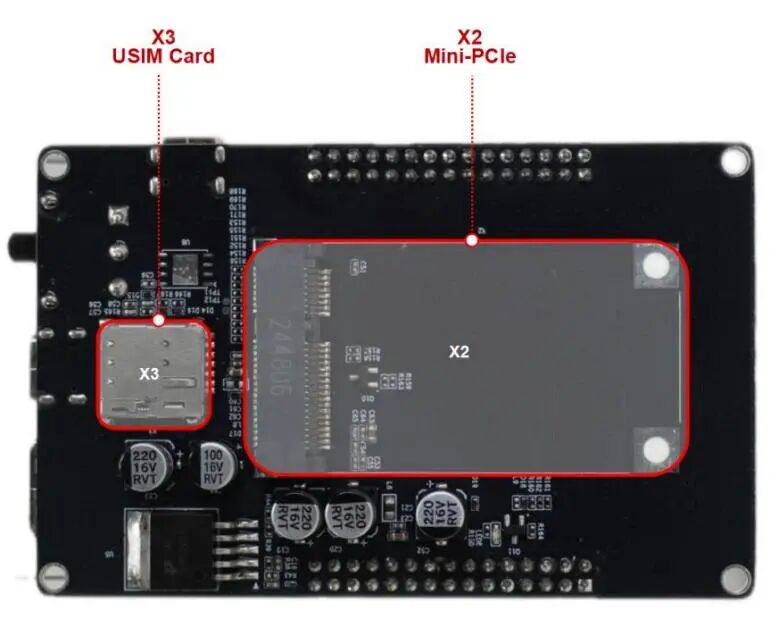

圖4：ESP32-P4-MINI 開發板組件介紹（背面）

以下按照順時針的順序依次介紹開發板上的主要組件。

2

準備工作

ESP32-P4-MINI 開發板

USB-C 數據線

電腦（Windows、Linux、macOS均可）

LCD 屏幕（可選）

攝像頭（可選）

CAT.1 模組與 USIM 卡（可選）

3

硬件設置

使用 USB 數據線將 ESP32-P4-MINI 連接到電腦，可通過任意一個 USB Type-C 端口給開發板供電。建議使用 USB to UART 接口來給核心板上的ESP32-P4 芯片燒錄固件及調試。

4

軟件設置

可前往樂鑫科技 ESP-IDF 快速入門，查看如何快速設置開發環境，將應用程序燒錄至您的開發板?；蚯巴鶈⒚髟贫舜a倉庫 GitHub Examples 尋找對應開發板應用示例，可自行下載編譯后燒錄至開發板即可開始開發使用。

硬件參考

1

功能框圖

ESP32-P4-MINI 系列開發板的主要組件和連接方式如下圖所示。

圖5：ESP32-P4-MINI 功能框圖

2

排針接口說明

下表列出了開發板排針（J5、J6）的名稱和功能，排針的名稱如圖

ESP32-P4-MINI 開發板-正面所示，排針的序號與 ESP32-P4-MINI 開發板原理圖一致。

表1：J5 排針詳細功能描述

表2：J6 排針詳細功能描述
