在上期中，我們探討了集成式差分放大器與分立式方案的實測性能對比。

本期，為大家?guī)淼氖恰对O(shè)計適合汽車音頻應用的實時診斷電路》，介紹了一種基于 TAS5431-Q1 的音頻放大器 RTD 系統設計方案，以解決車載遠程調諧模塊中因長線纜和高阻抗導致的短路故障難以可靠檢測與系統安全恢復的問題。

引言

現代車載音頻系統的設計人員正在迅速采用診斷功能來監控 D 類放大器集成電路及所連揚聲器。關鍵問題是在路邊緊急情況下（例如碰撞或故障）使用的連接到遠程通信控制單元 (TCU) 的車載揚聲器（圖 1）。通過檢測揚聲器短路或斷開連接并通知駕駛員，他們可以在發生災難性事件之前安排維護。

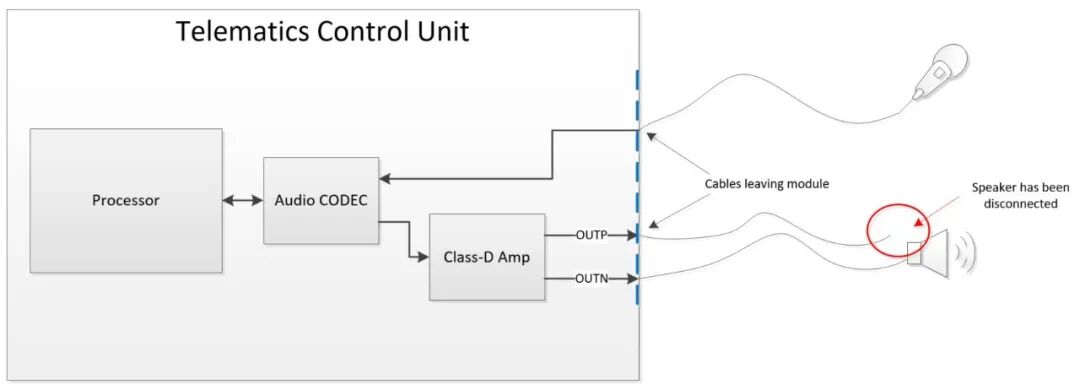

圖 1 具有 D 類音頻放大器的 TCU，帶有揚聲器連接

實時診斷 (RTD)

作為額外的安全層，一些車輛制造商需要實時診斷 (RTD)。傳統上，D 類揚聲器診斷功能會在 TCU 模塊或 D 類放大器開啟時檢查揚聲器，但隨后不會針對所有故障場景進行監測。RTD 在啟動時監控?fù)P聲器，并在車輛運行時繼續監控?fù)P聲器。這種額外的監控不僅減少了系統故障和通知之間的時間，而且還確保了在發生諸如一百英里長驅動器之類的事件時及時通知。

當緊急呼叫揚聲器處于故障狀態時，立即提醒駕駛員可最大限度地減少發生事故的可能性。此外，如果檢測到揚聲器故障問題，系統還可以在緊急電話呼叫期間向緊急服務運營商發出警報。如果揚聲器在車輛發生事故后出現故障（例如 TCU 模塊和揚聲器之間的導線斷開），系統可能會向緊急操作員發送一條信息，表明駕駛員無法聽到他們的命令。作為最終要求，診斷絕不應在座艙中引入錯誤的音頻。

D 類放大器必須能夠診斷四種主要的揚聲器故障狀況，如下圖所示。

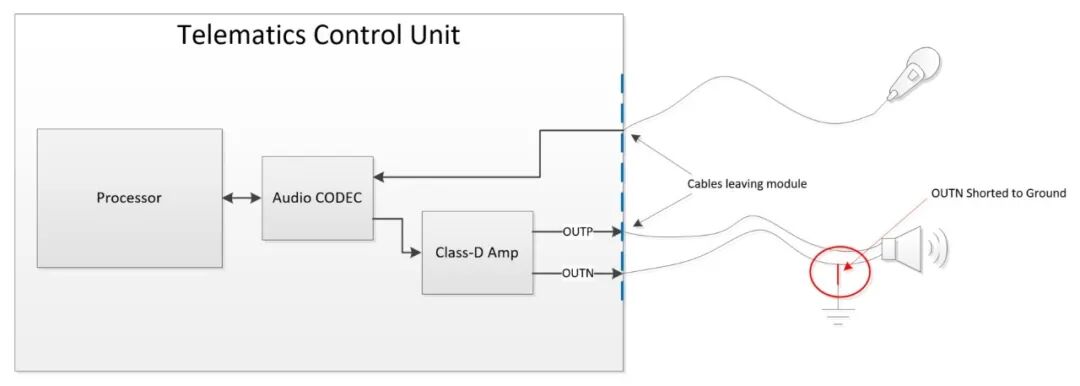

圖 2 四種揚聲器故障狀況為：

揚聲器開路或負載 (a)；

正輸出對負輸出短路 (b)；

正輸出或負輸出對地短路 (c)；

正輸出或負輸出對車輛蓄電池短路 (d)。

此外，即使故障消除后，D 類放大器也應該能夠正常工作，而無需主機干預。例如，應該可以檢測揚聲器線路上的間歇性短路；但是，當故障條件消除時，系統仍然正常工作。

D 類放大器選擇

德州儀器 (TI)TAS5431-Q1 D 類放大器可以為汽車揚聲器提供高達 8W 的功率，并保護自身和 TCU 模塊免受四種故障情況的影響，而且在啟動時診斷所有四種故障類型（也稱為“待機模式失效”）。啟動后，放大器只能在音頻播放過程中檢測到對地短路的正輸出或負輸出，對汽車電池短路的正輸出或負輸出以及對負輸出短路的正輸出。有關 TAS5431-Q1 如何診斷這些故障狀況的更多詳細信息，請參見 TAS5431-Q1 數據表的第 7.3.5 節“負載診斷”。

盡管TAS5431-Q1 能夠在啟動時診斷這些故障情況，但無法自行實施完整的 RTD 套件。一個顯著的缺點是在將待機模式置為無效后，無法檢測到正輸出對負輸出短路或揚聲器/負載開路。表 1 總結了TAS5431-Q1診斷的標準功能。

表 1 TAS5431-Q1 RTD 摘要

實現 RTD

要在沒有音頻時檢測正輸出對負輸出短路，音頻源（編解碼器或處理器）必須將基線信號與語音或音頻信號混合（圖 3）。例如，基線 5Hz 200mV 峰峰值信號遠低于音頻頻率范圍（20Hz 至 20kHz），并且具有足夠的振幅（200mV 峰峰值）來產生檢測正輸出對負輸出短路所需的激勵。

圖 3 在 200mV 峰峰值下混合 5Hz 的帶外基線信號，可在不存在音頻時檢測輸出短路

向TAS5431-Q1的輸入施加低頻基線信號可確保在正輸出對負輸出短路時，該器件將達到其過流限值。然后，集成到TAS5431-Q1的診斷評估模式將檢測正負電壓并在寄存器映射中報告故障。只需實現此波形即可改變?cè)\斷總結，如表 2 所示。

表 2 向 D 類放大器輸入添加基準 5Hz 200mV 峰峰值正弦波時的 TAS5431-Q1 RTD 總結

將電流感測電阻器、電流感測放大器和電阻電容器 (RC) 濾波器（圖 4）與相同的 5Hz、200mV 峰間基線信號結合使用，使系統能夠檢測揚聲器或開路負載情況。

圖 4 使用 TAS5431-Q1 實現一個簡單的電流檢測放大器電路，可以檢測開路

無論是否存在音頻，基線信號都會通過 50mΩ 電流檢測電阻器產生電流，INA180-Q1都會將其轉換為成比例的電壓。盡管基線信號是雙極信號（既有正也有負），但I(xiàn)NA180-Q1的單向性質會自動對輸出電壓進行整流，并將后置濾波要求大幅降低至簡單的 RC 濾波器。RC 濾波器產生的直流輸出被驅動到微控制器通用輸入/輸出或模數轉換器 (ADC) 中進行分析（圖 5）。在開路負載故障期間，電流將停止流過電流檢測電阻，從而強制INA180-Q1的輸出為 0V。INA180-Q1輸出超過預定閾值會觸發警報以斷開揚聲器連接（圖 6）。

圖 5 在正常運行期間，

INA180-Q1 將基線信號整流為可測量的直流電壓

圖 6 在開路故障情況下，INA180-Q1 測量為零電流，

可通過連接的比較器或 ADC 輕松檢測到零電流

在基線信號上疊加音頻的電路的最終驗證（圖 7）將產生正常運行期間的預期結果。INA180-Q1將通過 50mΩ 電阻器傳輸?shù)呢?fù)載電流轉換成半波整流電壓。后濾波結果為 1V 直流電壓，大于預選閾值。所有設計都必須根據預期的負載特性進行調優，并且INA180-Q1提供多個額外的增益選項。INA180-Q1還具有較大的共模輸入電壓范圍 (26V)，可確保在電池短路故障期間不會造成損壞，通常在線路上產生高達 16V 的電壓。

圖 7 開路負載診斷，無故障狀態，音頻混合到輸入中

借助附加電路，TAS5431-Q1 最終能夠?qū)崿F(xiàn)完整的 RTD，如表 3 所示。

表 3 向 D 類輸入添加基準 5Hz 200mV 峰峰值正弦波和附加電路時的 TAS5431-Q1 RTD 總結

其他注意事項

使用TAS5431-Q1實現 RTD 后，還需要查看另外兩個設計注意事項。第一種是故障恢復。當發生故障時，D 類放大器應保護自身和任何連接的電路免受損壞，同時還應進行故障診斷。故障消除后，器件應立即檢測故障是否已消除并繼續播放音頻（如果正在對輸入端施加音頻）。TAS5431-Q1經由無限期重復持續運行其 229ms 診斷周期來實現故障恢復。故障消除后，診斷周期確定不再存在故障并允許輸出級正常運行。有關這方面的更多詳細信息，請參閱TAS5431-Q1數據表的第 7.3.5.1 節“負載診斷序列”。實現 RTD 所需附加電路不會影響該器件從故障中恢復并立即播放音頻的能力。

第二個考慮因素是：根據負載的總阻抗，D 類放大器可能難以檢測正負輸出短路情況。每個 D 類放大器都有一個阻抗閾值，在該閾值下，它將檢測正輸出和負輸出的短接（短接的揚聲器）。在給定的設計中，正負輸出之間可能存在很大的阻抗、尤其是當揚聲器附近發生短路時，該短路可能超過 D 類放大器的檢測閾值。在車輛系統中，從 TCU 模塊到揚聲器（然后再回到 TCU 模塊）的布線最長可達 10 至 12 米。圖 8 顯示了需要考慮的全部不同阻抗。

圖 8 當正輸出對負輸出短路時，在揚聲器附近出現時，需要考慮正輸出和負輸出之間的阻抗

接下來，我們將回顧一個有關如何考慮系統中的各種阻抗并將它們與TAS5431-Q1檢測閾值進行比較的示例分析。

我們可以先假設使用 12 米的 22AWG 外部布線（0.053Ω/米）總電阻 636mΩ，如公式 1 所示：

(1)

標準汽車連接器（如 Molex 34826-8160）為每個連接器指定了大約 20mΩ，這兩個連接器總共指定了 40mΩ。

對于電感器，找到汽車級低直流電阻 (DCR) 電感器（例如 Cyntec 的 VAMV1009AA-220MM2）非常重要。每個線圈 22μH 電感器的最大值 56mΩ 乘以 2，總計 112mΩ。

最后，為電流檢測電阻器添加 50mΩ 總共會得到正負輸出之間的大約 838mΩ 電阻，不包括布線電阻。

根據TAS5431-Q1數據表，短路檢測閾值規格為 900mΩ。因此，為了確保器件識別到正負輸出之間的短路，兩者之間的電阻必須小于 900mΩ。根據計算得出的總電阻 838mΩ，在TAS5431-Q1之前可能容易出現輸出間短路的情況，大約存在 62mΩ 的布線阻抗。

要滿足 900mΩ 規范要求，需要仔細進行印刷電路板設計和布線。您還可以微調設計的其他方面，例如使用“LC 濾波器設計”應用報告選擇具有較低 DCR 的替代電感器，或最大限度地減小電流檢測電阻值并選擇具有較大增益設置的INA180-Q1。

結語

RTD 已成為 TCU 系統的關鍵安全因素。通過一系列巧妙的電路設計技術，汽車制造商可以克服這一挑戰，并立即開始在 TCU 模塊中采用 RTD。額外的診斷功能將提高車輛安全性，而對于所有駕駛員而言，更安全的車輛將對未來漫長的道路行駛提供更好的體驗。
