本文介紹瑞芯微原廠RKNN端側模型的開發環境搭建方法，后續還將帶來詳細測試方法。基于觸覺智能RK3576開發板Purple Pi OH2演示。

RKNN

RKNN(Rockchip Neural Network) 是瑞芯微專為自家 NPU (神經網絡處理單元) 開發的端側神經網絡計算框架，提供完整的 "模型轉換 - 部署 - 推理" 解決方案。RK官方提供了RKNN軟件?？梢詭椭脩艨焖俚貙?a href="http://www.brongaenegriffin.com/tags/ai/" target="_blank">AI模型部署到Rockchip芯片，整體的框架如下。

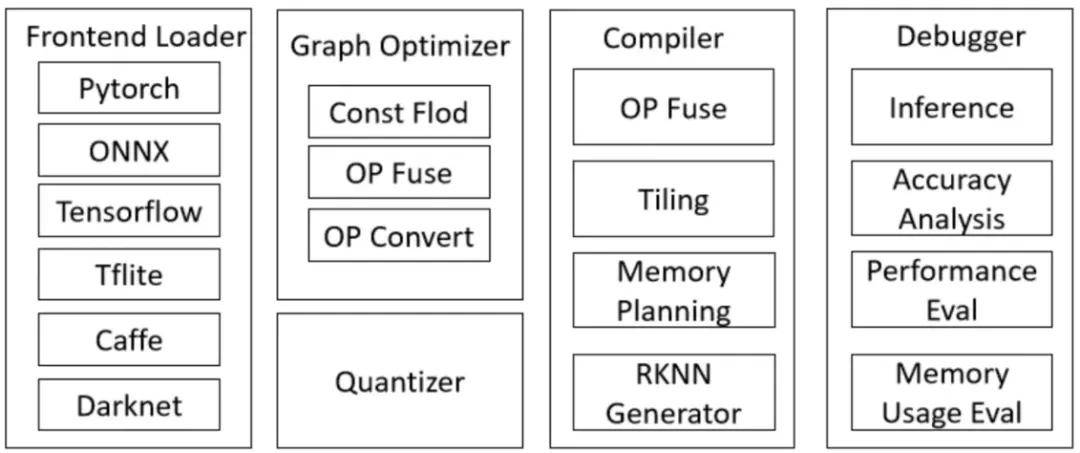

RKNN-Toolkit2是為用戶提供在計算機上進行模型轉換、推理和性能評估的開發套件，RKNN-Toolkit2的主要框圖如下。為了使用RKNPU，用戶需要首先在計算機上運行RKNN-Toolkit2工具，將訓練好的模型轉換為RKNN格式模型，之后使用RKNN C API或Python API在開發板上進行部署。該工具提供的Python接口可以便捷地完成模型轉換、量化、模型推理、性能和內存評估、量化精度分析、模型加密等功能。

RKNN Runtime負責加載RKNN模型，并調用NPU驅動實現在NPU上推理RKNN模型。推理RKNN模型時，包括原始數據輸入預處理、NPU運行模型、輸出后處理三項流程。根據不同模型輸入格式和量化方式，RKNN Runtime提供通用API和零拷貝API兩種處理流程：

• 通用API推理流程

提供一套簡潔、無門檻的推理API，易于使用，流程如圖所示。其中對數據的歸一化、量化、數據排布格式轉換、反量化等均在CPU上運行，模型本身的推理在NPU上運行。

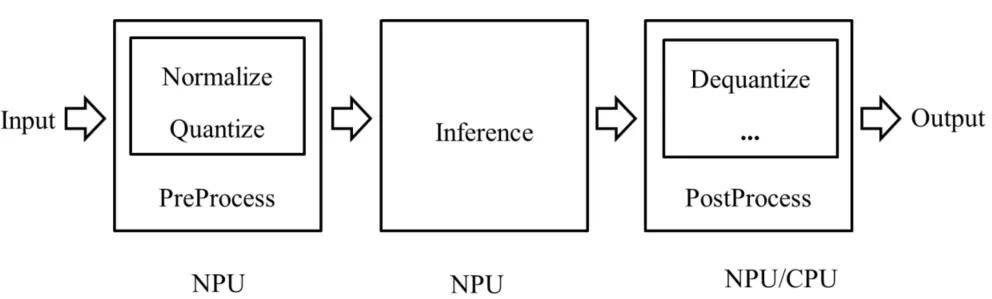

• 零拷貝API推理

優化了通用API的數據處理流程，歸一化、量化和模型推理都會在NPU上運行，NPU輸出的數據排布格式和反量化過程在CPU或者NPU上運行。零拷貝API對于輸入數據流程的處理效率會比通用API高。

另外對RK3576端側性能感興趣的朋友們，可點擊觸覺智能相關實測視頻：

https://www.bilibili.com/video/BV1T8UqBMErn/?spm_id_from=333.1387

開發環境搭建

• RKNN-Toolkit2安裝

首先，執行如下命令進行安裝Miniforge Conda：

wget -c https://github.com/conda-forge/miniforge/releases/latest/download/Miniforge3-Linux-x86_64.sh chmod 777 Miniforge3-Linux-x86_64.sh bash Miniforge3-Linux-x86_64.sh

進入Conda base環境，創建一個RKNN-Toolkit2 Conda環境，命令如下：

source ~/miniforge3/bin/activate conda create -n RKNN-Toolkit2 python=3.8

進入RKNN-Toolkit2 Conda環境：

conda activate RKNN-Toolkit2

激活RKNN-Toolkit2 Conda環境后，可通過 pip 源安裝RKNN-Toolkit2：

pip install rknn-toolkit2 -i https://pypi.org/simple

驗證RKNN-Toolkit2，若執行以下命令沒有報錯，則安裝成功。

python3 >>> from rknn.api import RKNN

• 下載RKNN相關倉庫

執行如下命令從github上拉群RKNN相關倉庫，后續編譯、測試會用到。

mkdir Projects cd Projects # 下載 RKNN-Toolkit2 倉庫 git clone https://github.com/airockchip/rknn-toolkit2.git --depth 1 # 下載 RKNN Model Zoo 倉庫 git clone https://github.com/airockchip/rknn_model_zoo.git --depth 1

• 安裝編譯工具

執行如下命令安裝cmake工具：

sudo apt install cmake

下載GCC 交叉編譯器工具鏈：

• https://releases.linaro.org/components/toolchain/binaries/6.3-2017.05/aarch64-linux-gnu/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu.tar.xz

下載后拷貝到Ubuntu虛擬機并解壓軟件包，建議將GCC軟件包解壓到 Projects的文件夾中，后面編譯RKNN C Demo時會用到：

• 安裝板端RKNPU環境

開發板硬件連接如下圖所示，燒錄網盤固件：

IDO_PurplePiOH2_V1B_Ubuntu22.04_HDMI4K_250907R.img。

注意：OTG接口需要連接到Ubuntu虛擬機，Ubuntu虛擬機需要安裝adb命令：

sudo apt install adb

接下來，確認板卡系統支持的RKNPU驅動版本，開發板上電進入系統，執行以下命令查詢NPU驅動版本：

adb shell dmesg | grep -i rknpu

默認出廠固件已支持NPU驅動，若以上命令查詢不到NPU驅動版本，在內核源中使能如下配置以集成NPU驅動：

CONFIG_ROCKCHIP_RKNPU=y

RKNN-Toolkit2的調試功能要求板端安裝RKNPU2環境，并啟動

rknn_server服務。以下是RKNPU2 環境中的兩個基本概念：

RKNN Server：一個運行在開發板上的后臺代理服務。該服務的主要功能是調用板端 Runtime 對應的接口處理計算機通過USB傳輸過來的數據，并將處理結果返回給計算機。

RKNPU2 Runtime 庫（librknnrt.so）：主要職責是負責在系統中加載 RKNN 模型，并通過調用專用的神經處理單元（NPU）執行RKNN模型的推理操作。

如果能夠啟動 rknn_server 服務，則代表板端已經安裝 RKNPU2 環境。

# 進入板端 adb shell # 啟動 rknn_server restart_rknn.sh

檢查rknn_server、librknnrt.so版本是否一致，命令如下：

# 查詢r(jià)knn_server版本 strings /usr/bin/rknn_server | grep -i "rknn_server version" # 查詢librknnrt.so庫版本 strings /usr/lib/librknnrt.so | grep -i "librknnrt version"

如果出現以下輸出信息，則代表rknn_server版本為x.x.x，librknnrt.so的版本為x.x.x。

默認出廠的固件rknn_server、librknnrt.so已經一致，若版本不一致需要更新庫。

# 進入前面下載的rknn-toolkit2倉庫的 rknpu2 目錄 cd Projects/rknn-toolkit2/rknpu2

拷貝上述腳本和庫替換開發板系統對應的文件進行更新：

完成以上步驟，瑞芯微原廠RKNN模型推理的開發環境就完成搭建了，下集為您帶來RKNN詳細測試方法。本文相關資料請關注深圳觸覺智能。
