霍爾電流傳感器

深圳市科瑞杰科技有限公司-霍爾電流傳感器：霍爾（Hall）電流傳感器的工作原理是霍爾效應，當被測導線穿過霍爾元件，有電流通過時，半導體的載流子在磁場的作用下發生偏轉，當磁場的洛倫茲力與電場力相平衡時，電子不再偏轉，半導體的兩側會有一個電勢差，即霍爾電動勢?；魻栯妱?dòng)勢的大小，反應了被測電流的大小?；魻栯娏鱾鞲衅魇悄壳笆褂米疃嗟姆墙佑|式電流傳感器。

具有結構簡單、動態特性好、體積小等優點。

直流和交流電流都可以測量。

霍爾器件的本質是半導體材料，溫度對其影響很大，會導致霍爾元件的電子濃度、電阻率以及霍爾系數發生變化，從而使得精度受到很大影響，需要通過溫度補償電路進行改善。

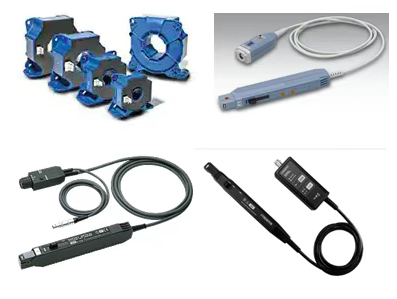

常見產品：LEM、橫河、日置、國產知用（cybertek）

磁通門零磁通電流傳感器

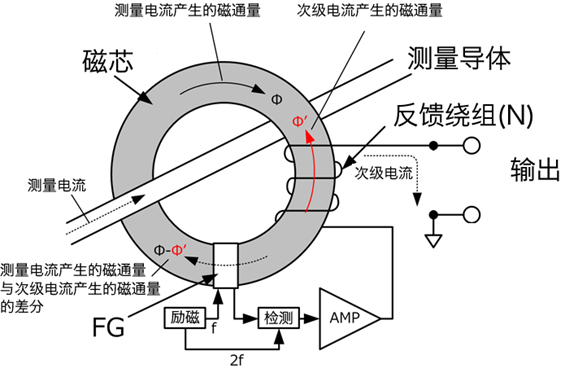

磁通門零磁通電流傳感器：磁通門傳感器是利用被測磁場中高導磁率磁芯在交變磁場的飽和激勵下，其磁感應強度與磁場強度的非線性關系來測量弱磁場的。這種物理現象對被測環境磁場來說好像是一道“門”，通過這道“門”，相應的磁通量即被調制，并產生感應電動勢。利用這種現象來測量電流所產生的磁場，從而間接達到測量電流的目的。目前磁通門技術是高性能電流傳感器最好的解決方案。

工作磁通量電平小，因此插入阻抗低。

磁通門元件上在廣泛溫度范圍內偏移都非常之小，實現了高精度和高穩定。

優秀的線性特性，測量小電流也能維持高精度

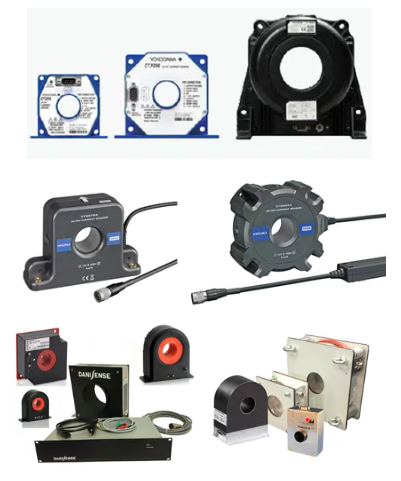

常見產品：橫河/LEM（CT系列)、日置、Danisense、Hitec（PMSMS）

磁阻傳感器

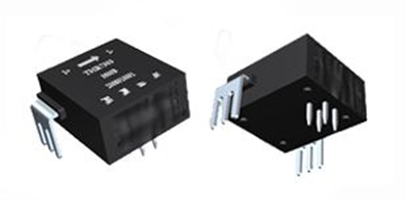

GMR、TMR電流傳感器：GMR、TMR傳感器是近年開始在工業上應用的新型磁電阻效應傳感器，利用磁性多層膜材料的隧道磁電阻效應對磁場進行感應，這些產品最早應用于磁帶和硬盤等磁記錄媒介的讀出頭，最近開始拓展到電流測量的應用領域。

功耗更低，電阻率大、工作電流小，工作電壓低；

精度高，靈敏度高、信噪比好、分辨率高、線性好、線性范圍寬

體積小，工藝性好，磁藕合、非接觸、抗干擾能力強、穩定性好，可在油污、灰塵、雨水等惡劣環境下工作

溫度穩定性好，工作溫度范圍寬，可達200攝氏度。

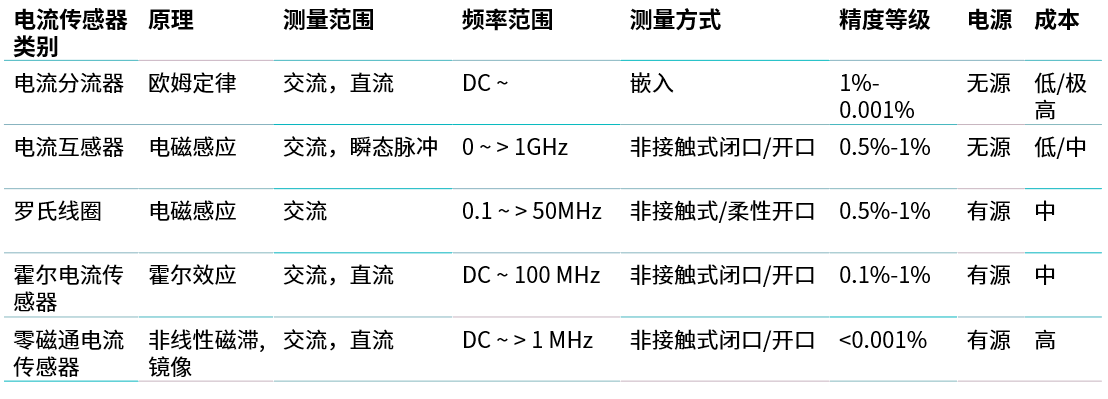

各種電流測量方法對比

此處只列舉研發和現場使用的儀表，磁電式主要在教學中使用，磁阻傳感器為元器件。

?

深圳市科瑞杰科技有限公司推出的KRJ可靠性測試系統可按需滿足各種電子零部件的多種個性化的測試需求，有效提升測試效率和資源的共享能力，降低測試成本，縮短測試交付周期，有效提高公司的測試綜合能力?？蓾M足多種可靠性，以及功能、性能測試。
