前言

高速信號采集記錄回放儀（Gigabit Streamer） 是Moku:Delta上升級最新寬帶采集記錄回放功能，支持萬兆網絡數據傳輸，專為需要高速、穩定、長時間數據采集與傳輸?shù)墓こ膛c科研應用而設計。

依托 Moku 平臺強大的 FPGA 架構及高精度的硬件配置，Gigabit Streamer 可將多通道高速信號實時傳輸至上位機或其他終端進行實時數據處理，突破傳統儀器在數據深度與持續采集方面的限制。無論是長時間實驗記錄、系統級調試，還是復雜信號的離線分析，Gigabit Streamer 都能提供可靠、高吞吐的數據支持。

傳統解決方案

隨著信息時代的到來，在 RF 傳感器、頻譜監測、復雜場景復現以及 AI/ML 數據集構建等應用中數據量呈指數級增長?？蒲腥藛T希望能夠以更高帶寬、更長時間、可重復的方式記錄真實世界的信號，并在需要時實現精準回放、復現或注入到測試測量系統中。

傳統測試測量設備集成數據采集處理回放功能往往伴隨著局限，主要包括：

設備分離、系統集成復雜：采集與回放通常依賴不同的專用設備，甚至需要自建 SDR 設備棧，系統架構復雜。

同步與一致性難題：多設備之間的時間同步、相位一致性和鏈路一致性難以保證。

成本高昂：設備采購、系統集成、運維及升級成本整體較高。

維護與擴展負擔重：后期維護復雜，系統擴展和功能升級難度大。

靈活性與迭代能力有限：面對新應用或新場景時，方案調整和迭代效率低。

面向復雜測試測量結合高速數據采集系統級應用需求，Liquid Instruments 在 Moku:Delta 平臺上發布了全新的儀器功能：高速信號采集記錄回放儀系列，包含 Gigabit Streamer（下文簡稱 GS，標準版）與 Gigabit Streamer+（下文簡稱 GS+，高速版）。

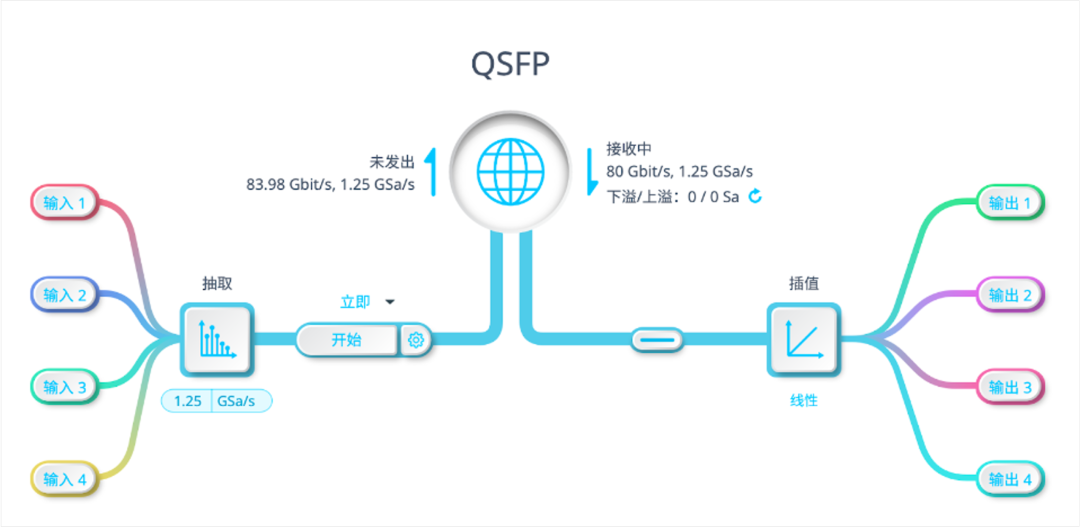

GS/GS+ 以確定性、低時延的 UDP over IPv4 數據流為基礎，采用符合 DIFI 規范的 VITA 49.2 數據包結構，便于快速接入現有數據處理系統；同時支持發送與接收并行的雙向數據流，可用于實時數據采集、波形回放、傳感器信號仿真以及硬件在環（HIL）測試等應用。

更重要的是，高速信號采集記錄回放儀并不是一個孤立功能：在 Moku 專有的 MiM -多儀器并行模式下，它可以與其他 Moku 儀器示波器、頻譜分析、任意波形發生器等儀器功能協同，讓高速采集、回放/注入與集成化測試分析在同一臺設備上完成，幫助用戶更快構建輕量而靈活的測試測量系統。

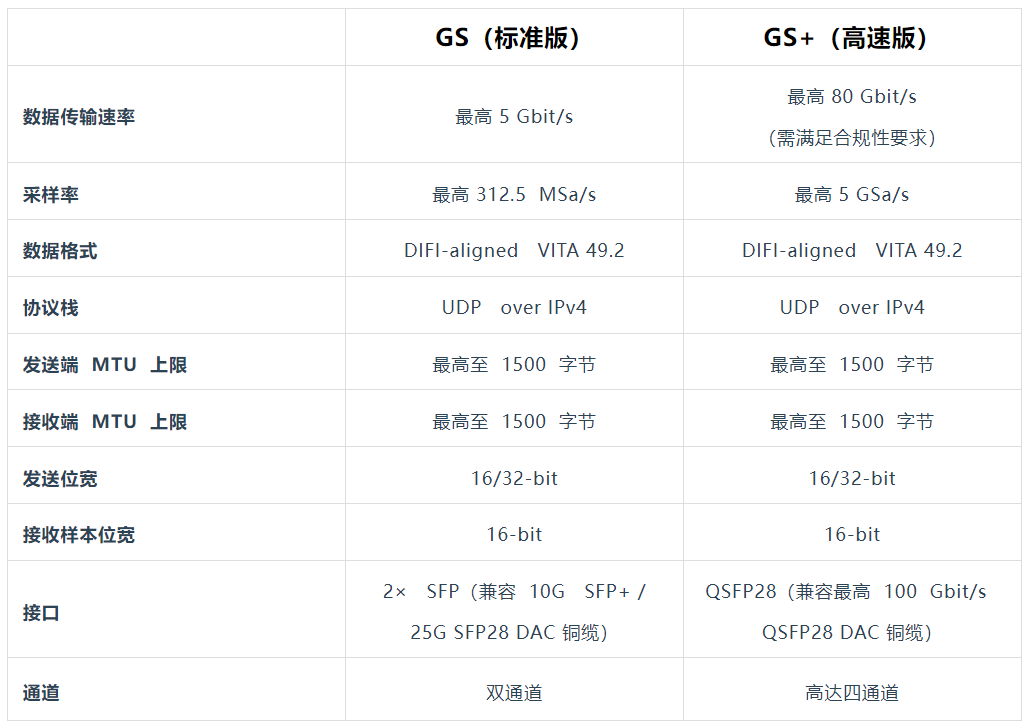

參數對比：GS標準版與GS+高速版

典型應用場景及應用價值

●RF 信號深度存儲、驗證和評估

●L-Band 寬帶信號/ GNSS 信號仿真和測試

●頻譜監測與干擾分析等

在這些應用場景中，數據采集、分析與回放通常需要在同一系統架構內協同完成，并對平臺能力提出較高要求：

采集：按照真實時間順序?qū)π盘栠M(jìn)行高速采集與記錄，形成可重復使用的“真實事件波形”模板

分析：對信號進行實時的時域與頻域分析，例如用于干擾監測與態勢感知等

回放：將已記錄的波形按真實時間關系高保真回放，保持多通道、多設備之間的同步一致性，并可直接注入被測系統輸入端，用于系統級驗證、場景復現及一致性測試

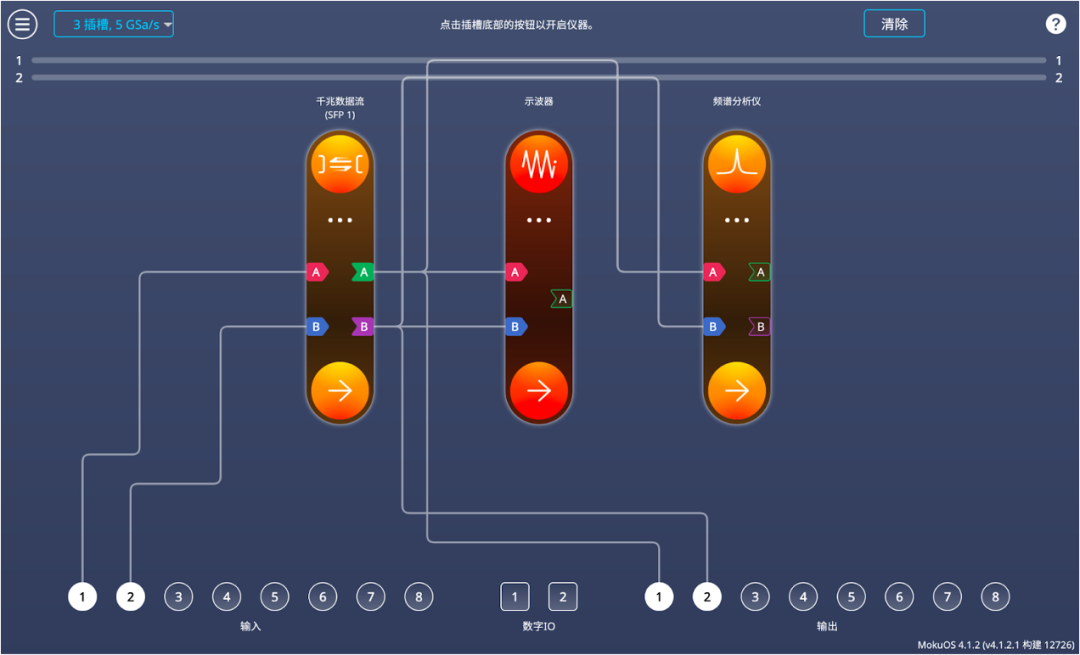

借助 Moku:Delta 的多儀器并行模式，上述關鍵需求可在一臺設備上高效完成。用戶可同時部署Gigabit Streamer、示波器、頻譜分析儀等多種儀器功能，所有儀器共享統一的時鐘總線，擁有高度一致的同步性。同時，Moku:Delta內置 GNSS 模塊并支持外部參考輸入，可靈活對接現有同步體系，適配不同規模和架構的測試系統。

通過一臺 Moku:Delta，即可完成實現錄制、回放、分析和直接注入測試，簡化測試系統復雜性。Gigabit Streamer可作為大型測量系統中的關鍵組件， 大幅提升高速信號采集、記錄與分析的整體效率，帶來多方面應用價值：

可復現：高效記錄可反復重放的測試信號范本案例

閉環驗證：直接把復雜信號接入被測系統，實時觀察系統的真實表現（比單純仿真更貼近真實）

更快調試：結合 API 辦法，可以快速切換參數，對比表現差異，更快迭代測試，減少系統改造成本

Moku高速數據采集記錄回放系統平臺優勢

Moku:Delta 通過 Gigabit streamer 系列，從“測量/生成”設備，擴展為能夠支持雙向高速數據傳輸、實現寬帶記錄與回放、并能把數據實時送到外部做在線處理的“數據引擎”。

在多儀器并行模式下，上述任務還可以與示波器、頻譜分析、信號發生等儀器功能并行工作，在一臺 Moku:Delta 上實現“采集—分析—回放/注入—輸出”的閉環測試測量，并可以隨著您的需求迭代來調整自定義的測試測量系統。

Gigabit Streamer 系列不僅提供優秀的系統級性能與穩定吞吐能力，也將高速采集、回放輸出與同步控制最大化收斂到 Moku 平臺之內，并通過標準化數據格式與 API 讓系統集成與自動化更便捷，讓您更專注于實驗與測試本身。

○ 更少設備、更快部署

減少復雜設備組合連接：高速 ADC 采集、高速 DAC 輸出及通過 DIO 數字信號觸發/控制在同一平臺內協同；多儀器共享時鐘總線，擁有良好的同步性表現。

○ 更順暢地集成

采用標準化協議與數據包格式（UDP over IPv4 + DIFI-aligned VITA 49.2），便于對接現有系統。配合豐富的 API，您可以將 Gigabit Streamer 的配置、狀態監測與數據處理流程接入現有軟件棧（如 Python/LabVIEW/MATLAB 等），減少手動操作與重復調參。

○ 自動化與快速迭代能力

在多儀器并行模式下與 Moku 其他儀器協同，在一臺設備上完成高速采集、實時處理與閉環驗證工作流。結合 API 可進一步實現閉環策略自動化：例如參數遍歷、回放信號數據編排與批量回歸測試，讓“實驗-分析-迭代”形成可復現的腳本化流程。

結語

高速信號采集記錄回放儀系列對于 Moku:Delta 從“測量/生成”到“數據引擎”的延伸至關重要，并可在多儀器并行模式下與現有儀器協同工作，組建高效自定義測試測量系統。無論是面對 RF 信號深度采集和驗證、GNSS 仿真閉環測試，還是寬帶數據集構建用以 AI/ML 驗證，核心是讓測試信號更接近真實情況，采集回放更直接、系統更輕量。當真實世界的信號能以標準格式高速流動，實驗復現效率更高、場景生成和遠程處理會隨著您的需求更快迭代。
