功能綜述

基于睿擎派和RT-Thread操作系統，我們開發了一款高性能工業物聯網數據網關，實現了設備信息的實時采集、可視化監控和遠程管理。該方案為傳統工業設備的智能化升級提供了可靠且經濟的技術路徑。

核心功能

1.實時數據采集與可視化

a.通過Modbus RTU協議采集從設備數據

b.基于WebNet實現數據的網頁可視化展示

c.支持溫濕度、光照、距離等多種傳感器數據監控

2.遠程設備管理

a.通過Web界面實現設備參數配置

b.支持在線OTA固件升級

c.實現數據導出功能，方便數據分析

3.穩定可靠的通信

a.采用RS485總線連接，通信穩定可靠

b.基于RT-Thread實時操作系統，確保系統響應及時

c.使用互斥量保護數據，避免并發訪問沖突

系統架構

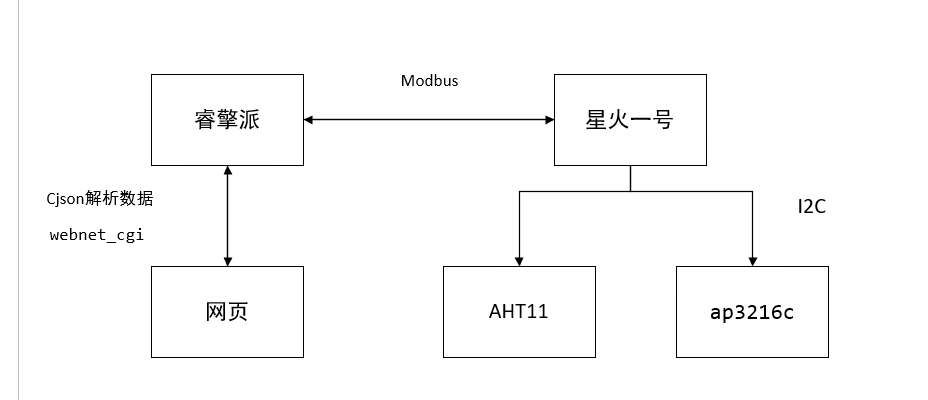

硬件架構設計

本方案采用主從架構設計，實現了分布式數據采集與集中管理：

主機：睿擎派作為主站，負責數據匯總、處理和可視化

從機：星火一號作為從站，負責前端傳感器數據采集

通信鏈路：通過RS485總線實現主從機之間的Modbus RTU通信

軟件架構設計

本項目采用分層模塊化設計，確保代碼的可維護性和功能分離，核心模塊包括：

主入口模塊：程序執行入口，負責系統初始化流程

應用管理模塊：集中管理應用任務，初始化全局資源

Modbus通信模塊：實現Modbus RTU協議功能，負責數據讀寫操作

Web服務模塊：基于WebNet實現HTTP服務，提供網頁界面

傳感器采集模塊：負責各種傳感器數據采集和處理

核心代碼實現

Modbus初始化配置

代碼說明：此模塊負責初始化Modbus RTU通信環境，配置串口參數、從機地址、超時設置和RS485模式，為后續的數據采集建立通信基礎。

/* Modbus初始化 - 根據硬件配置 */staticrt_bool_tmodbus_init(void){/* 創建Modbus RTU上下文 - 使用串口配置 */ modbus_ctx =modbus_new_rtu("/dev/uart5",115200,'N',8,1);if(modbus_ctx ==NULL){LOG_E("Unable to create Modbus context");return-1;}/* 設置從機地址 */modbus_set_slave(modbus_ctx,MODBUS_SLAVE_ADDR);/* 設置響應超時 */modbus_set_response_timeout(modbus_ctx,1,0);/* 設置為 RS485 模式 */modbus_rtu_set_serial_mode(modbus_ctx,MODBUS_RTU_RS485);/* 設置 RTS 控制 */modbus_rtu_set_rts(modbus_ctx,RS485_RTS_PIN,MODBUS_RTU_RTS_UP);/* 連接Modbus設備 */if(modbus_connect(modbus_ctx)==-1){LOG_E("Modbus connection failed: %s",modbus_strerror(errno));modbus_free(modbus_ctx); modbus_ctx =RT_NULL;returnRT_FALSE;}LOG_I("Modbus initialized successfully with UART5, 115200, RS485 mode");returnRT_TRUE;}

數據采集實現

代碼說明：此模塊實現從Modbus從設備讀取傳感器數據的功能，包括溫濕度、光照和距離等參數，并進行數據處理和驗證。

staticrt_bool_tread_sensor_data(structsensor_data*data){uint16_t tab_reg[MODBUS_REG_COUNT];int rc;int i;if(modbus_ctx ==NULL){LOG_E("Modbus context is null");returnRT_FALSE;} rc =modbus_read_registers(modbus_ctx, MODBUS_REG_START, MODBUS_REG_COUNT, tab_reg);if(rc ==-1){LOG_E("Modbus read failed: %s",modbus_strerror(errno));returnRT_FALSE;}/* 讀取溫度值（假設為有符號16位整數，單位0.1℃） */ data->temperature =(int16_t)tab_reg[TEMPERATURE_REG - MODBUS_REG_START]/1.0f; data->humidity = tab_reg[HUMIDITY_REG - MODBUS_REG_START]/1.0f; data->ps_data = tab_reg[PS_REG_ADDR - MODBUS_REG_START]; data->brightness = tab_reg[BR_REG_ADDR - MODBUS_REG_START]/1.0f; data->valid = RT_TRUE;LOG_D("Modbus read: temp=%.1f℃, humidity=%.1f%%", data->temperature,data->humidity);returnRT_TRUE;}

Web服務實現

代碼說明：此模塊實現Web服務的CGI處理函數，用于響應前端的光照數據請求，通過互斥量保護共享數據，確保數據訪問的安全性。

staticvoidcgi_get_light_handler(structwebnet_session*session){constchar*mimetype;float light_value =0.0f; mimetype =mime_get_type(RT_NULL);webnet_session_set_header(session, mimetype,200,"Ok",-1);char*trans_buf ="{"light": %.2f}";if(temperature_mutex !=RT_NULL){rt_mutex_take(temperature_mutex,100); light_value = g_light_value;rt_mutex_release(temperature_mutex);}webnet_session_printf(session, trans_buf, light_value);}

網頁界面設計

代碼說明：此模塊定義了Web界面的頁面路由配置，根據用戶選擇加載不同的功能頁面，包括設備信息、從機設備信息、視頻流、數據導出、OTA更新和參數設置等。

// 根據選擇加載不同內容頁constpages ={ device_info:"device_info.shtml", slave_device_info:"slave_device_info.shtml", video_stream:"video_stream.shtml", data_export:"data_export.shtml", ota_update:"ota_update.shtml", parameter_settings:"parameter_settings.shtml",};

技術優勢

1.高實時性

a.基于RT-Thread實時操作系統，任務響應及時

b.采用消息隊列和互斥量等IPC機制，確保數據處理的實時性

2.易于擴展

a.模塊化設計，功能分離清晰

b.基于RT-Thread軟件包生態，可快速集成各種傳感器

3.穩定可靠

a.Modbus RTU協議，通信穩定可靠

b.RS485總線，抗干擾能力強

c.完善的錯誤處理機制

4.用戶友好

a.直觀的Web界面，操作簡單

b.支持在線OTA升級，維護便捷

c.數據可視化展示，一目了然

應用場景

工業設備監控：實時監控工業設備的運行狀態和環境參數

智能樓宇：監控樓宇內的溫濕度、光照等環境參數

農業大棚：監測大棚內的環境參數，實現智能調控

倉儲物流：監控倉庫內的溫濕度、煙霧等參數，確保存儲安全

部署與配置

硬件配置

主機：睿擎派開發板

從機：星火一號開發板

通信：RS485總線連接

傳感器：溫濕度傳感器、光照傳感器、距離傳感器

軟件配置

操作系統：RT-Thread 4.0+

協議：Modbus RTU

網絡：WebNet HTTP服務

串口配置：UART5，波特率115200，無校驗位，8位數據，1位停止位

演示效果

總結

基于Modbus的在線監控網關系統方案，充分利用了RT-Thread操作系統的優勢，實現了設備信息的實時采集、可視化監控和遠程管理。該方案具有高實時性、易于擴展、穩定可靠和用戶友好等特點，可廣泛應用于工業、樓宇、農業等領域的設備監控場景。

通過本方案的實施，傳統工業設備可以快速接入物聯網，實現智能化升級，提高生產效率和管理水平。RT-Thread軟件包生態的豐富資源，也為系統的快速開發和功能擴展提供了有力支持。

項目代碼地址：

https://gitee.com/lv-yuhaogree/rui-ching_demo
