隨著超高清視頻與高幀率顯示需求的提升，大帶寬視頻接口被廣泛應用，其中HDMI是使用最廣泛的音視頻傳輸接口。AMDFPGA憑借其高性能的邏輯資源和穩定的高速串行接口，可以幫助用戶輕松實現HDMI2.1接口的產品部署。本文將以ZCU106開發板為基礎，介紹HDMI2.1的硬件和軟件實現，并針對常見調試問題給出解決思路。

HDMI2.1接口概述

High-Definition Multimedia Interface(HDMI)是一種傳輸音視頻數據的專用接口。目前最新的版本為HDMI 2.1，最大帶寬48Gbps，最大可支持8K30Hz RGB無壓縮的數據傳輸。

HDMI2.1在兼容HDMI2.0 TMDS傳輸模式的前提下，新增了FRL模式傳輸，并且可在TMDS和FRL模式之間任意切換，全方位兼容用戶使用需求。

AMD HDMI2.1 IP介紹

AMD HDMI2.1子系統支持最高12Gb/s@4lanes線速率并向下兼容HDMI2.0協議。子系統還支持可選的HDCP1.4和HDCP2.3加解密功能，并且已經通過CTS認證測試。

AMD HDMI2.1子系統支持16nm和7nm器件，最小器件為AU20P，并且在-1、-1LV、-2LV有速率限制，在選型時需要注意。

基于AMD FPGA實現的HDMI2.1方案需要兩個IP配合使用，分別是HDMI Phy Controller和HDMI2.1 subsystem。下面分別進行介紹。

HDMI Phy Controller：

HDMI Phy Controller主要負責高速串行數據的物理層收發，包括TMDS或FRL模式下的數據編解碼、時鐘恢復、電氣均衡等，簡化串行收發器的使用。

接口介紹：

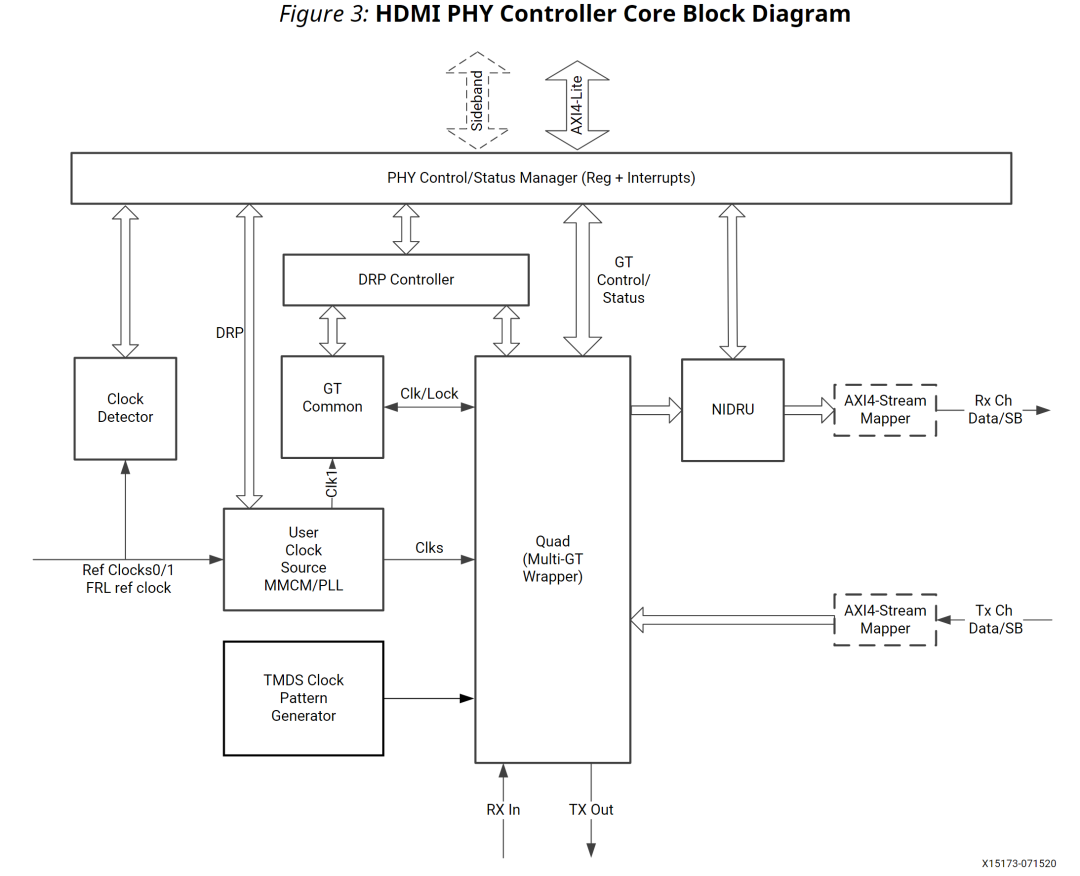

HDMI PHY Controller由多個子模塊組成，如下圖所示。

PHY Control/Status Manager模塊實現軟核對IP的寄存器和中斷控制，所有模塊的狀態和控制信號均由該模塊通過axi-lite總線與CPU或軟核通信。

NI-DRU用于支持較低線速率的應用，如TMDS模式下的640x480@60Hz分辨率，線速率時鐘為25MHz，該時鐘通過GTREFCLK管腳接入QPLL或CPLL，但時鐘頻率小于QPLL(61.25MHz)和CPLL(50MHz)的最小工作頻率，此時通過NI-DRU功能仍然可以正?；謴?fù)出視頻數據。

User Clock Source模塊負責管理HDMI子系統的時鐘資源，例如HDMI2.1 RX子系統需要三個時鐘輸入到FPGA內部，分別是TMDS模式下的隨路時鐘、FRL模式下的參考時鐘以及NI-DRU時鐘。

IP配置：

以HDMI2.1-RX為例，協議選擇HDMI2.1，最大線速率為12Gbps，時鐘模塊建議選擇MMCM，這樣可以很好的支持小數時鐘頻率。RX子系統需要三個外部輸入的時鐘：

Rx Ref clock selection：TMDS模式下的隨路時鐘，時鐘頻率跟隨分辨率變化；

FRL Ref clock selection：FRL模式下參考時鐘，-2器件頻率為400MHz，-1器件頻率為200MHz；

NI-DRU Ref clock Selection：提供給DRU模塊的時鐘，以恢復低線速率視頻數據，可以與FRL參考時鐘共用一個；

所有提供給GT的參考時鐘的抖動要求不超過±100PPM，ni-dru參考時鐘頻率誤差不能超過±10 kHz。

HDMI2.1 Subsystem

HDMI2.1 Subsystem主要負責從PHY層捕獲HDMI流，從HDMI流中解析數據并轉換為視頻和音頻流。

接口介紹：

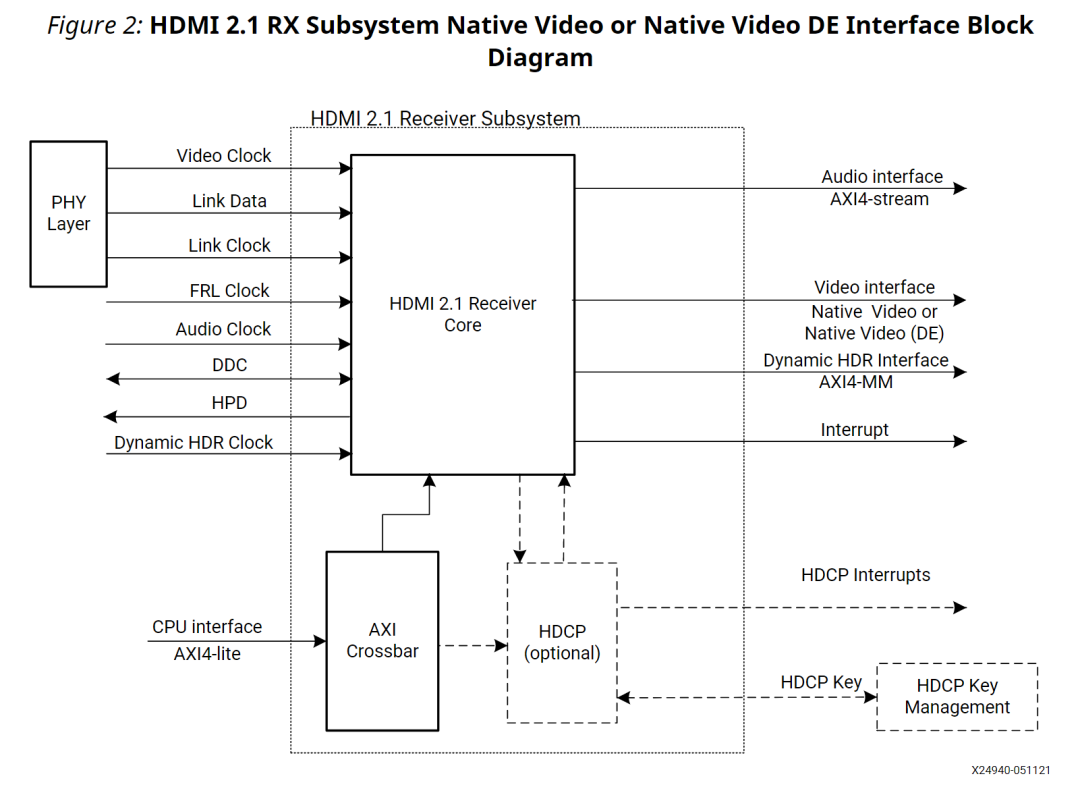

HDMI子系統主要為三部分組成，如下圖所示。HDMI Receiver Core主要功能為負責HPD握手、解析音頻、視頻流和HDR數據，AXI-lite接口負責與軟核進行寄存器和中斷通信，HDCP為可選功能，實現HDCP1.4和HDCP2.3加解密功能。

IP配置：

IP提供了axi-stream和native video接口供用戶內部邏輯使用。

當使用axis-stream接口時，用戶需要外部提供s_axis_video_clk，時鐘頻率要求s_axis_video_clk >= HActive*Vactive*Frame Rate/PPC。

當使用native video接口時，PPC固定為4，視頻數據時鐘域?yàn)関ideo_clk，該時鐘來自hdmi phy controller。Tmds模式下，該時鐘為像素時鐘，頻率與分辨率成比例，如3840x2160@60Hz時，該時鐘為4400*2250*60/4=148.5MHz；在FRL模式下，該時鐘為固定的400MHz。

Frl_clk為固定的450MHz，可以使用內部mmcm或pll產生，供給IP使用。

參考設計

硬件設計：

實現HDMI2.1接口需要GT外部添加適當?shù)腅Q或retimer以滿足HDMI電氣特性。AMD官方推薦使用安森美NB7NQ621M或TI TMDS1204。

對于HDMI-RX接口，第四條lane在tmds模式下傳輸?shù)氖请S路時鐘，在frl模式下傳輸數據，因此需要將第四lane同時接入GT Refclk管腳和GT RX管腳。推薦器件：FUSB340TMX實現1分2功能。

軟件設計：

以ZCU106開發板為例，AMD提供了帶有HDCP功能的HDMI-RX和HDMI-TX passthrough例程：

Vivado工程：

Vitis工程：

常見問題及調試方法

1. 使能NI-DRU功能后，顯卡推小分辨率無法lock，dru時鐘顯示為1Hz：

出現此問題是因?yàn)樘峁┙odru模塊的參考時鐘誤差超過了±10kHz，可以考慮更換精度更高的晶振，也可以修改軟件中的時鐘檢測參數暫時解決，方法如下：

將原來的最大最小值范圍擴到可以覆蓋板上晶振的輸出頻率，此時dru模塊會恢復正常。

如下圖所示為NI-DRU功能正常運行時的打印信息：

當檢測到輸入當前分辨率隨路時鐘小于CPLL最低限制（50MHz）時，DRU功能自動使能，并開始計算CPLL、MMCM的分頻系數：

CPLL：

fPLLClkin=400MHz，此時計算出線速率時鐘為2500MHz，即在2.5Gbps的線速率下對低速數據進行過采樣。使用ila抓取GTH配置寄存器0x0003，配置數據為0x1C61，其中bit8-5為RX_DATA_WIDTH，這里對應值為3，即RX_DATA_WIDTH=20bit，此時rxoutclk=2500/20=125MHz。

2. 選擇native video接口時，ppc固定為4，tmds模式下video_de的寬度為Hactive/4，如下圖：

當分辨率為FRL速率時，video_de信號并不是Hactive/4，此時需要配合video_cke_out使用，當video_de和video_cke_out同時為高電平時，此時對應的video_data為有效像素點：

3. HDMI PHY Controller可以放在Block Design外面例化，此時可以通過修改GT_wizard以實現同一個GT Quad的RX運行HDMI2.1，TX實現其它協議的功能或TX運行HDMI2.1，RX運行其它協議：

參考資料

PG333 HDMI-PHY-Controller

PG351 HDMI2.1 Receiver Subsystem Product Guide

UG576 Ultrascale GTH Transceivers
