第一章 引言：高頻功率變換的“皇冠明珠”

在電力電子變換器的拓撲族譜中，移相全橋（Phase-Shifted Full-Bridge, PSFB）占據著一個極其特殊的生態位。自20世紀80年代末誕生以來，它一直是中大功率（1kW - 100kW+）隔離型DC-DC變換器的首選架構，廣泛應用于通信電源、服務器電源、電解電鍍電源、工業焊接設備以及儲能系統。

然而，隨著第三代寬禁帶半導體——特別是碳化硅（SiC）MOSFET的成熟與普及，傳統的PSFB設計理念正面臨前所未有的解構與重構。設計者不再僅僅滿足于“實現軟開關”，而是開始追求功率密度的極限與系統效率的完美曲線。

傾佳電子楊茜超越常規的拓撲介紹，從電磁能量流動的物理本質出發，深度剖析PSFB的底層邏輯；回溯其從模擬控制到數字智能的歷史演進；解構其從ZVS（零電壓開關）到ZVZCS（零電壓零電流開關）再回歸純粹ZVS的技術螺旋；并結合基本半導體（BASIC Semiconductor）的最新SiC模塊技術，全方位解讀SiC如何賦予這一經典拓撲新的生命力，以及由此帶來的商業價值重估。

第二章 移相的本質：能量流動的時空解耦

要深度認知PSFB，必須透過“波形”看到“場”與“流”的本質。傳統的PWM（脈寬調制）全橋變換器通過同時導通對角線開關來調節占空比，其控制邏輯是“時間切片”。而移相全橋的本質，是對能量傳遞狀態與開關動作的時空解耦。

2.1 相位即能量閥門

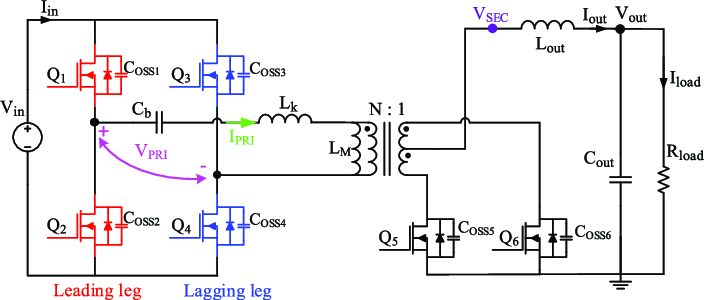

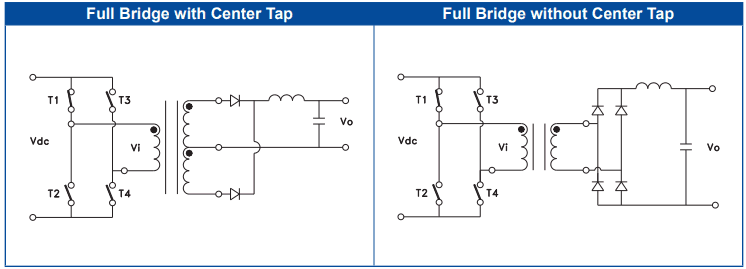

在PSFB中，全部四個開關管（Q1-Q4）均以固定的50%占空比（忽略死區）工作，且頻率固定。這與PWM控制截然不同。控制的核心變量變成了超前橋臂（Leading Leg）與滯后橋臂（Lagging Leg）之間的相位差（Phase Shift, ?） 。

物理意義：相位差 ? 實際上決定了原邊電壓 Vab? 與原邊電流 Ip? 的重疊面積。

當 ?=0° 時，左右橋臂同步動作，變壓器原邊電壓為零，無功率傳遞。

當 ?=180° 時，對角開關完全重疊導通，傳遞最大功率。

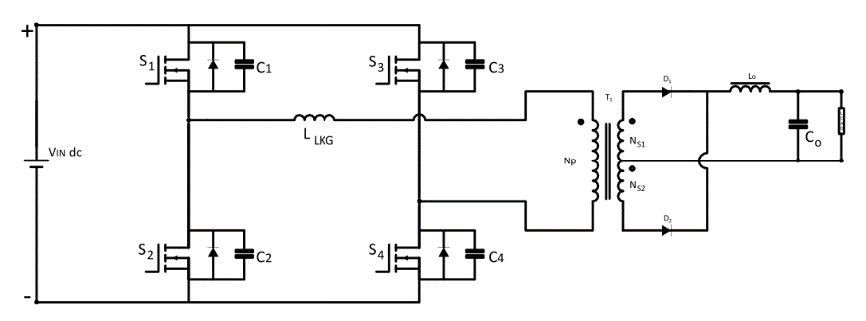

能量解耦：移相控制引入了一個獨特的**“零狀態”或“續流狀態”**（Freewheeling State）。在此狀態下，變壓器原邊繞組被同側的上管或下管短路（例如Q1和Q3同時導通）。此時，輸入電壓 Vin? 被切斷，但原邊電流 Ip? 并不歸零，而是在由漏感（Llk?）和開關管構成的低阻抗回路中保持慣性流動。

深度洞察：移相的本質是主動創造了一個電感能量的“飛輪效應” 。這個飛輪（循環電流）的存在，不是為了傳遞能量到副邊，而是為了在下一次開關動作前，利用存儲在電感中的磁場能量去抽取MOSFET結電容（Coss?）中的電荷，從而實現零電壓開通（ZVS）。因此，PSFB是一種利用無功功率來換取軟開關環境的拓撲藝術 。

2.2 占空比丟失：軟開關的“稅收”

在理解移相本質時，必須正視**占空比丟失（Duty Cycle Loss, ΔD）**這一物理現象。這是PSFB區別于理想變壓器模型的最顯著特征。

當電路從續流狀態切換到功率傳輸狀態時，原邊電壓雖然已經建立（Vin?），但原邊電流方向尚未反轉。由于漏感 Llk? 的存在，電流不能突變，必須經歷一個斜坡上升的過程，直到電流增加到等于反射后的輸出電感電流。在這個電流換向期間（Commutation Interval），副邊整流二極管全部導通（續流），導致變壓器副邊電壓被鉗位在0V。

這意味著，雖然原邊施加了電壓，但能量并沒有傳遞到副邊。這部分“施加了電壓卻不干活”的時間，即為占空比丟失。其數學表達深刻揭示了參數間的制約關系 ：

ΔD=n?Vin?4?fsw??Llk??Iload??

趨勢分析：為了實現更寬范圍的ZVS，設計者往往傾向于增大 Llk?（增加諧振能量）。然而，公式顯示 ΔD 與 Llk? 成正比。這就構成了一個零和博弈：ZVS范圍越寬，有效占空比越小，變壓器的利用率越低，甚至可能導致在大電流下無法輸出額定電壓。這就是SiC器件介入前的“PSFB設計困境”。

第三章 發展起源與歷史演進：從模擬到數字的跨越

PSFB并非橫空出世，它是電力電子工業為解決硬開關損耗與EMI（電磁干擾）矛盾而演進的產物。

3.1 1980年代：硬開關的瓶頸與Unitrode的突破

在1980年代中期，隨著MOSFET取代BJT，開關頻率開始向20kHz以上邁進。然而，傳統的PWM全橋拓撲面臨嚴重的容性開通損耗（Psw?=21?Coss?V2f）。隨著電壓升高（如通信電源的48V系統前端需處理400V母線），這一損耗成為提升頻率的攔路虎。

Unitrode公司（后被德州儀器TI收購）在這一時期扮演了奠基者的角色。Bob Mammano（被譽為PWM控制器之父）與Jeff Putsch在1988-1991年間，申請了移相控制的相關專利，并推出了劃時代的UC3875控制器芯片 。

里程碑意義：UC3875將復雜的移相邏輯集成化，使得設計者無需搭建繁瑣的分立邏輯電路即可實現四路移相驅動。這標志著PSFB從實驗室走向工業量產的開始。其后的UC3879進一步優化了性能。

3.2 1990年代：學術界的理論奠基（Sabate與VPEC）

如果說Unitrode提供了工具，那么以J.A. Sabate和F.C. Lee（李澤元教授）為代表的弗吉尼亞電力電子中心（VPEC）團隊則建立了理論大廈。

關鍵貢獻：在1990-1991年的IEEE經典論文中 ，Sabate首次系統量化了PSFB的ZVS邊界條件，提出了**臨界電流（Critical Current）**的概念，并指出了滯后橋臂（Lagging Leg）實現ZVS的極度困難性。這些論文至今仍是設計PSFB的“圣經”。

3.3 2000年代至今：數字化與智能化

進入21世紀，隨著DSP（如TI C2000系列）的普及，PSFB進入數字控制時代。

技術演進：數字控制允許自適應死區時間（Adaptive Dead-time） ?？刂破骺梢愿鶕撦d電流的大小實時調整死區，在保證ZVS的前提下最小化體二極管的導通時間，從而提升效率。這一點在今天配合SiC器件使用時尤為關鍵 。

第四章 拓撲架構深度解構：不對稱性的藝術

PSFB的架構之美在于其對稱電路下的不對稱工作機制。深度理解這種不對稱性，是優化設計的關鍵。

4.1 超前橋臂（Leading Leg） vs. 滯后橋臂（Lagging Leg）

這是PSFB最核心的拓撲特征，也是設計難點所在 。

超前橋臂（Leg A，通常為Q1/Q2） ：

動作時機：在功率傳輸狀態結束時動作。

能量來源：此時，輸出濾波電感（Lo?）通過變壓器反射到原邊，與漏感（Llk?）串聯。由于Lo?通常很大，其存儲的能量（E=21?(Llk?+n2Lo?)I2）非常充沛。

結果：超前橋臂非常容易實現ZVS，即使在極輕載下也能完成軟開關。

滯后橋臂（Leg B，通常為Q3/Q4） ：

動作時機：在續流狀態結束時動作。

能量來源：此時，變壓器原邊電壓為零，副邊處于續流短路狀態，反射阻抗為零。輸出濾波電感Lo?與原邊“失聯”。僅剩下微小的漏感Llk?（或外加諧振電感）中的能量（E=21?Llk?I2）來抽取MOSFET電容電荷。

結果：滯后橋臂實現ZVS非常困難。在輕載（通常<40%負載）時，漏感能量不足以抽干結電容，導致硬開關，引發嚴重的發熱和EMI問題。

4.2 技術演化路線圖：與滯后橋臂的斗爭

為了解決滯后橋臂ZVS丟失及副邊整流二極管尖峰問題，技術界經歷了漫長的演化：

階段一：飽和電感與輔助網絡（The Passive Era）

在IGBT主導的時代，為了擴大ZVS范圍，工程師在原邊串聯飽和電感。

機制：飽和電感在電流大時呈現低阻抗（不影響占空比），在電流過零點附近退出飽和，呈現高阻抗（阻斷反向電流），從而輔助實現ZVS甚至ZVZCS（零電壓零電流開關）。

ZVZCS的興起：為了消除IGBT的拖尾電流損耗，業界一度推崇ZVZCS拓撲。通過增加阻斷電容或輔助開關，強制原邊電流在續流段歸零 。但在MOSFET時代，由于沒有拖尾電流，ZVZCS的復雜性使其逐漸失寵。

階段二：有源鉗位與LCD網絡（The Active Era）

針對副邊二極管的電壓尖峰（由漏感與二極管結電容諧振引起），傳統的RCD吸收電路損耗巨大。

有源鉗位（Active Clamp） ：在副邊引入有源開關和鉗位電容，將漏感能量回收利用，同時抑制尖峰 。這提升了效率，但增加了控制復雜度和成本。

LCD輔助網絡：在滯后橋臂增加LC輔助支路，人為注入感性電流以輔助ZVS 。這雖然擴展了軟開關范圍，但增加了通態損耗（環流增加）。

階段三：回歸本源（The SiC Era）

隨著SiC MOSFET的出現，拓撲演化出現了**“返璞歸真”**的趨勢。由于SiC器件優異的特性（詳見后文），設計師發現不再需要復雜的輔助電路，最基礎的PSFB拓撲即可實現極佳的性能。

第五章 碳化硅（SiC）MOSFET在PSFB中的技術優勢

SiC MOSFET的引入，不僅是器件的替換，更是對PSFB拓撲缺陷的物理級修復。結合**基本半導體（BASIC Semiconductor）**的工業級模塊規格，我們可以量化這種優勢。

5.1 Coss? 特性與ZVS范圍的革命性擴展

前文提到，滯后橋臂ZVS條件是 21?Llk?I2>34?Coss?Vin2?。

SiC優勢：SiC MOSFET的輸出電容（Coss?）顯著小于同電壓等級的硅基Superjunction MOSFET或IGBT，且其非線性特性更利于軟開關。

數據支撐：

根據基本半導體 BMF540R12KHA3（1200V 540A 62mm模塊）的初步數據 ，其Coss?存儲能量 Ecoss? 在800V時僅為 509 μJ 。

相比之下，同等級的硅IGBT模塊雖然不談Coss?，但其需要巨大的并聯吸收電容來抑制關斷尖峰，等效電容極大。而同電流等級的Si MOSFET（若存在）其Ecoss?通常高出3-5倍。

技術推論：由于Ecoss?大幅降低，維持ZVS所需的勵磁能量大幅減少。這意味著：

更小的諧振電感：可以減小Llk?，直接降低了占空比丟失（ΔD），提升了變換器的有效輸出能力。

更寬的輕載ZVS范圍：即使在10%-20%的輕載下，滯后橋臂也能實現軟開關，顯著提升了全負載范圍的效率 。

5.2 體二極管（Body Diode）與反向恢復損耗的消除

在PSFB的死區時間內，MOSFET的體二極管必須續流。對于硅MOSFET，體二極管的反向恢復特性（Qrr?）極差，不僅導致硬開關損耗，還容易觸發橋臂直通風險。

SiC優勢：SiC MOSFET的體二極管雖然正向壓降較高（VSD?≈4.34V for BMF540R12KHA3 ），但其反向恢復電荷（Qrr?）極低。

數據支撐：BMF540R12KHA3在175°C高溫下的Qrr?僅為 8.3 μC，反向恢復時間trr?僅 55ns。而基本半導體的 BMF80R12RA3（80A模塊）在25°C時Qrr?僅 0.3 μC 。

技術推論：極低的Qrr?幾乎消除了死區結束時的二極管反向恢復損耗。這允許設計者設置更短的死區時間，進一步減少體二極管的高壓降導通損耗，形成良性循環 。

5.3 開關頻率與磁性元件的小型化

傳統IGBT基PSFB受限于拖尾電流，頻率通常限制在20kHz-40kHz。

SiC優勢：SiC MOSFET是單極性器件，無拖尾電流?；景雽w的 BMF60R12RB3 模塊在1200V/60A下，關斷延遲僅 69ns，下降時間 1.7ns 。

技術推論：這使得PSFB的開關頻率可以輕松提升至 100kHz - 250kHz。

根據磁性元件設計原理（Ae?∝1/f），頻率提升3-5倍，變壓器體積和重量可減少 40%-50% 。這對于航空、車載及移動焊接設備至關重要。

5.4 高溫穩定性

焊接機等工業設備常工作在惡劣環境。

SiC優勢：基本半導體的SiC模塊（如E2B、62mm系列）均標稱支持 175°C 的結溫工作 。更重要的是，SiC的開關損耗對溫度不敏感。

數據支撐：BMF240R12KHB3模塊在25°C時的開通能量Eon?為11.8mJ，在175°C時僅微增至11.9mJ 。相比之下，IGBT在高溫下的開關損耗通常會翻倍。這極大地簡化了散熱設計。

第六章 商業優勢與應用場景分析

技術優勢最終轉化為商業競爭力（TCO，總擁有成本）。

6.1 成本結構的重構：BOM成本 vs. 系統成本

雖然SiC功率模塊的單價目前仍高于Si IGBT，但系統級成本（System BOM）正在發生倒掛。

磁性元件降本：高頻化使得昂貴的銅材和磁芯材料用量減少。在百千瓦級設備中，變壓器成本占比極高，其減重帶來的物流和材料成本節省可觀。

散熱系統降本：由于總損耗降低（SiC方案總損耗通常比IGBT方案低50%以上 ）且結溫耐受度高，散熱器體積可縮小 40%-60% ，甚至可以從水冷降級為風冷，去除了昂貴的冷水機組和管道維護成本 。

電容降本：高頻意味著輸出濾波電容和電感的需求大幅降低，進一步壓縮PCB面積和成本。

6.2 典型應用場景分析

6.2.1 工業焊接機（Welding Machines）

痛點：傳統逆變焊機（20kHz）噪音大、動態響應慢、便攜性差。

SiC方案：采用基本半導體 34mm (BMF80R12RA3) 或 62mm (BMF240R12KHB3) 模塊構建100kHz以上的PSFB。

優勢：

靜音焊接：頻率超出人耳聽覺范圍。

極速響應：高頻控制環路能更快響應電弧變化，提升焊接質量。

便攜化：整機重量減輕，利于戶外作業。

仿真對比：在20kW焊機H橋仿真中，SiC方案在100kHz下的整機效率仍能維持在98%以上，而IGBT方案在20kHz時效率僅約96%且無法運行在高頻 。

6.2.2 電動汽車充電設施（EV DC Fast Charging）

痛點：需要超寬的輸出電壓范圍（200V-1000V）以適配不同電池包，且要求高效率。

SiC方案：利用SiC的低Coss?特性，PSFB可以在極寬的電壓增益范圍內維持ZVS。

推薦器件：基本半導體 BMF540R12KHA3（1200V/540A），適合大功率充電樁的主功率級，配合交錯并聯（Interleaved）技術，可實現360kW甚至480kW的超級快充架構 。

6.2.3 AI服務器電源（AI Data Center Power）

趨勢：AI算力激增推動機架功率向100kW+演進，對48V或54V母線電源的功率密度提出苛刻要求。

優勢：SiC PSFB配合同步整流（SR），能夠在保持98%以上峰值效率的同時，將功率密度提升至100W/in3以上，滿足OCP（開放計算項目）的最新能效標準 。

第七章 發展趨勢與未來展望（2025-2030）

7.1 拓撲融合：PSFB + LLC

未來，單一拓撲可能無法滿足所有需求。混合架構正在興起，例如在充電樁中，前級使用三電平PFC，后級將PSFB（負責穩壓）與LLC（負責隔離和最高效率點）結合，利用SiC的高壓特性簡化電路結構 。

7.2 智能化模塊（IPM）

基本半導體已經推出了集成驅動功能的SiC產品 。未來，PSFB的功率模塊將集成更多智能功能，如在線結溫監測（利用SiC體二極管壓降作為溫度傳感器）、自適應死區控制接口等，進一步降低應用門檻。

7.3 封裝技術的迭代

為了匹配SiC的高速開關能力，封裝電感（Lσ?）必須進一步降低?；景雽w的 ED3封裝 和 Pcore?2 系列采用了AMB（活性金屬釬焊）陶瓷基板和優化的端子布局，顯著降低了寄生電感，這是未來高頻模塊的標準演進方向 。

結論

移相全橋（PSFB）的本質是一場關于“時序”與“能量”的精密舞蹈。它利用電路中的寄生參數（漏感、結電容）作為舞伴，將原本有害的開關損耗轉化為零電壓開關的動力。

如果說硅IGBT時代的PSFB是在“帶著鐐銬跳舞”（受限于拖尾電流和低頻），那么碳化硅SiC的到來則徹底解開了這些束縛。通過極低的Coss?、忽略不計的Qrr?和卓越的高溫性能，SiC MOSFET讓PSFB回歸了其拓撲設計的初衷——高效、高頻、高密度。

對于基本半導體等SiC器件制造商而言，提供優化的工業級模塊（如BMF系列）不僅僅是銷售零件，更是為下游的焊接、充電、儲能行業提供了一把解鎖下一代能源效率的鑰匙。在這場從“硅”到“碳化硅”的產業升級中，PSFB這一經典拓撲正煥發出前所未有的商業與技術活力。
