在現代電力電子變換技術向高頻、高壓、高功率密度演進的浪潮中，金屬氧化物半導體場效應晶體管（MOSFET），特別是基于碳化硅（SiC）寬禁帶材料的第三代功率半導體器件，已成為驅動能源轉換系統的核心引擎。然而，隨著開關速度的極致提升，MOSFET 固有的米勒效應（Miller Effect）及其衍生出的寄生導通（Parasitic Turn-on）與串?dāng)_（Crosstalk）現象，已從次要的參數波動演變?yōu)橹萍s系統可靠性與效率的關鍵瓶頸。傾佳電子楊茜從微觀半導體物理機制出發，深入剖析米勒電容 Cgd? 的非線性特性及其在開關瞬態過程中的電荷動力學行為；重點探討在半橋、全橋及圖騰柱等橋式拓?fù)渲?，?dV/dt 瞬態如何通過米勒反饋路徑誘發災難性的直通故障；并結合深圳基本半導體（BASiC Semiconductor）B3M 系列 SiC MOSFET 的實測特性參數，進行定量的風險評估。傾佳電子楊茜將系統性地闡述涵蓋器件選型、驅動電路拓?fù)鋬?yōu)化、封裝寄生參數解耦以及 PCB 布局改進在內的多維度抑制策略，為高性能功率變換器的穩健設計提供堅實的理論依據與工程指導。

第一章 MOSFET 米勒效應的物理本質與電荷動力學

要透徹理解米勒效應在宏觀電路層面的表現，首先必須深入器件內部，探究其微觀物理結構與電荷存儲機制。MOSFET 并非理想的電壓控制器件，其電氣端口之間存在著由物理結構決定的寄生電容，這些電容的充放電過程主導了器件的動態開關特性。

1.1 寄生電容的微觀物理構成

MOSFET 的三個極間電容——柵源電容（Cgs?）、柵漏電容（Cgd?）和漏源電容（Cds?）——并非固定值的線性元件，而是隨端電壓變化的非線性函數，其物理來源極為復雜：

柵源電容 (Cgs?) ： Cgs? 主要由兩部分組成：一是多晶硅柵極與源極金屬化層在絕緣氧化層兩側形成的重疊電容，這部分相對恒定；二是柵極與源區（Source Region）及溝道區（Channel Region）之間的氧化層電容。雖然 Cgs? 的值通常較大，直接決定了驅動電路維持柵極電壓所需的平均電流，但它在電路中主要表現為輸入阻抗的一部分，不直接構成輸入與輸出之間的反饋路徑 。

柵漏電容 (Cgd?，即米勒電容) ：

這是米勒效應的物理根源。Cgd? 主要由柵極氧化層與漏極漂移區（Drift Region，通常為 N- 外延層）的重疊部分構成，也被稱為 JFET 電容。在平面型（Planar）和溝槽型（Trench）MOSFET 中，Cgd? 的物理意義略有不同，但其核心特性一致：它是連接高壓輸出端（漏極）與低壓控制端（柵極）的橋梁。

非線性特性：Cgd? 具有極強的電壓依賴性。當器件關斷且 Vds? 較高時，漏極漂移區的耗盡層擴展，增加了柵極與導電通道之間的等效距離，導致 Cgd? 值較小。隨著 Vds? 降低（器件開通），耗盡層收縮，Cgd? 急劇增加。例如，在 BASiC Semiconductor 的 B3M040075Z 數據手冊中，可以看到這種非線性變化是極其劇烈的，高壓下的 Crss?（即 Cgd?）僅為個位數皮法（pF）級別，而在低壓下可能增加數百倍 。

漏源電容 (Cds?) ： 主要由體二極管（Body Diode）的 PN 結電容和封裝寄生電容構成。它隨 Vds? 增加而減小，主要影響開關過程中的輸出能量損耗（Eoss?）。

在工程應用中，數據手冊通常提供的是組合參數，其關系如下：

輸入電容：Ciss?=Cgs?+Cgd?

輸出電容：Coss?=Cds?+Cgd?

反向傳輸電容：Crss?=Cgd?

1.2 米勒平臺的電荷動力學機制

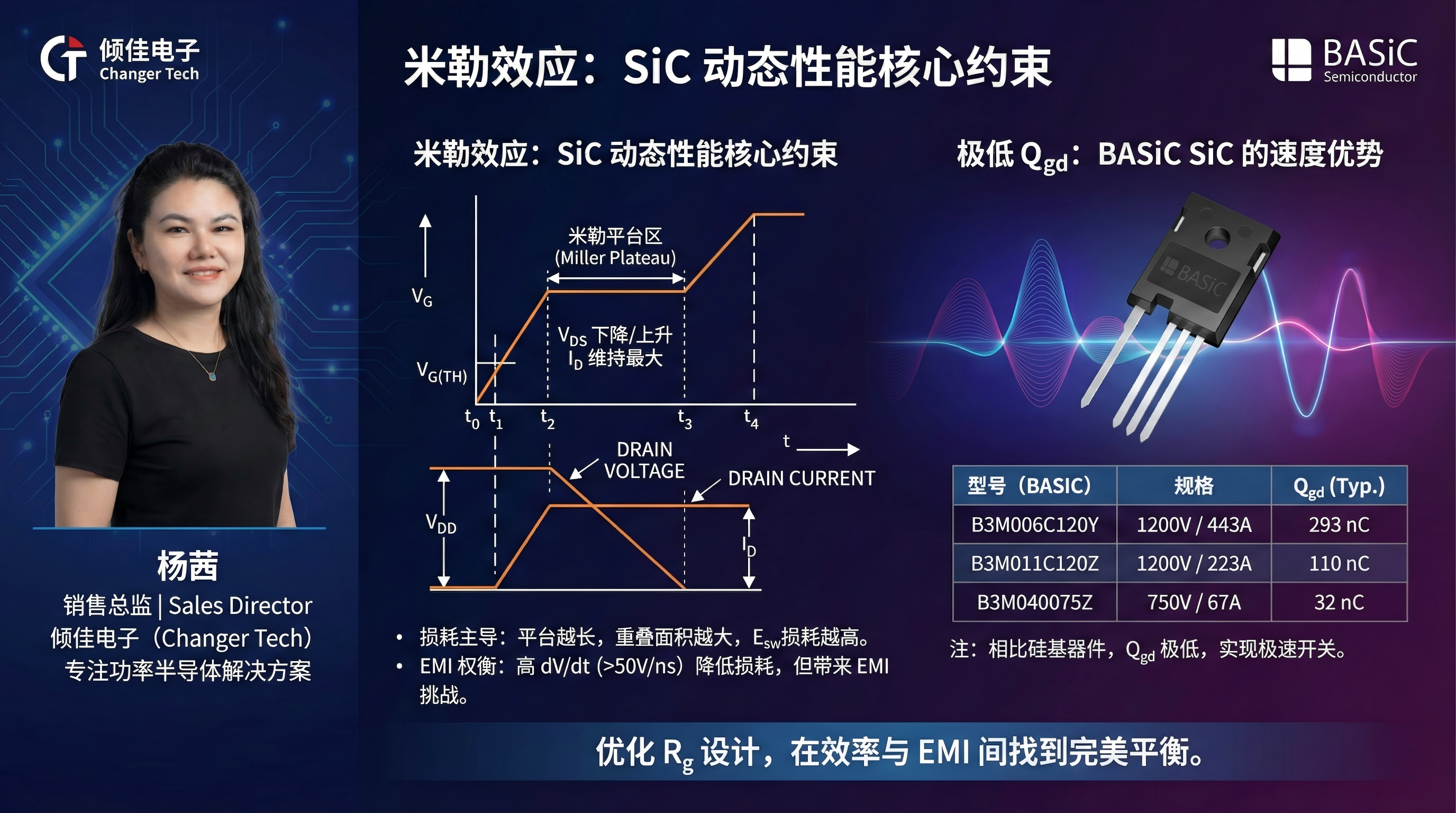

米勒效應最直觀的表現是柵極電壓波形中的“米勒平臺”（Miller Plateau）。這一現象本質上是電荷守恒定律在動態電路中的體現。當 MOSFET 處于開關瞬態時，Cgd? 不再僅僅是一個靜態電容，而是一個活躍的電荷“搬運工”。

在開通過程中，隨著柵極電壓 Vgs? 上升至閾值電壓 Vth?，溝道形成，漏極電流 Id? 開始流過。一旦 Id? 達到負載電流 Iload?，續流二極管關斷，漏源電壓 Vds? 開始從母線電壓迅速下降。此時，Cgd? 兩端的電壓差（Vdg?=Vds??Vgs?）發生劇烈變化。為了適應這種電壓變化，必須移除 Cgd? 中的存儲電荷。

根據電容電流公式 i=dQ/dt=C?dV/dt，漏極電壓的快速下降（dVds?/dt<0）導致 Cgd? 產生一個巨大的位移電流。這個電流的方向是從柵極流向漏極（在電子流的視角下）。對于驅動電路而言，這意味著它注入柵極的電流 Igate? 被 Cgd? “劫持”了。驅動電流不再用于向 Cgs? 充電以提升 Vgs?，而是全部用于中和 Cgd? 的電位移變化。

結果就是，盡管驅動器在源源不斷地輸出電流，柵極電壓 Vgs? 卻停滯不前，維持在一個恒定的平臺值 Vplateau?。這個平臺電壓與負載電流密切相關，近似滿足：

Vplateau?≈Vth?+gm?Iload??

其中 gm? 是器件在當前工作點的跨導 。這一階段持續的時間，即米勒平臺時間，直接決定了器件在同時承受高壓和大電流狀態下的持續時間，因此是開關損耗的主要來源。

第二章 米勒效應對器件動態性能的影響

米勒效應不僅僅是一個波形特征，它是決定功率 MOSFET 開關速度、損耗以及電磁兼容性（EMI）的核心物理約束。理解這一效應對于優化高頻功率變換器至關重要。

2.1 開關損耗的主導因素

在硬開關（Hard Switching）應用中，主要的能量損耗發生在電壓與電流波形重疊的區域。米勒平臺期正是 Vds? 發生劇烈變化（下降或上升）而 Id? 維持最大負載電流的時期。

能量積分：開關損耗 Esw? 可以近似看作是平臺電壓、負載電流與平臺持續時間的乘積積分。平臺時間越長，重疊面積越大，損耗越高。

熱效應：長時間的米勒平臺不僅降低效率，還會導致器件內部結溫瞬時升高。對于像 BASiC Semiconductor B3M011C120Z 這樣的大電流器件（ID? 可達 223A），即使微秒級的平臺延長也會產生巨大的熱沖擊，影響器件的長期可靠性 。

2.2 柵極電荷 Qgd? ：比電容更關鍵的指標

雖然 Crss? 描述了電容的大小，但在開關瞬態分析中，柵極-漏極電荷 Qgd? 是一個更具工程價值的指標。它代表了為了讓器件度過米勒平臺、完成電壓切換所需注入或抽取的總電荷量。

Qgd?=∫Vds_low?Vds_high??Cgd?(v)dv

由于 Cgd? 的非線性，Qgd? 提供了一個積分后的總量，使得工程師可以更容易地計算所需的驅動功率和預估開關時間。

SiC MOSFET 的優勢分析：

碳化硅器件之所以能實現極高的開關速度，很大程度上歸功于其極小的 Qgd?。對比 BASiC 的產品數據可以清晰地看到這一優勢：

B3M006C120Y（1200V / 443A）：盡管電流容量巨大，其 Qgd? 典型值僅為 293 nC 。

B3M040075Z（750V / 67A）：其 Qgd? 低至 32 nC 。

B3M011C120Z（1200V / 223A）：其 Qgd? 為 110 nC 。

相比之下，同等電壓和電流等級的硅基 IGBT 或 CoolMOS，其 Qgd? 往往高出數倍甚至一個數量級。極低的 Qgd? 意味著在相同的驅動電流下，SiC MOSFET 可以以極快的速度穿越米勒平臺。然而，這種速度是一把雙刃劍：它帶來了極高的電壓變化率（dV/dt），這正是導致橋式電路串?dāng)_問題的元兇。

2.3 dV/dt 限制與 EMI 權衡

米勒效應實際上在柵極驅動回路和漏極電壓之間建立了一個反饋控制環路。在平臺期間，漏極電壓的變化率受限于柵極驅動電流：

dtdVds??≈Cgd?Igate??

這意味著，為了縮短開關時間以降低損耗，工程師傾向于減小外部柵極電阻 Rg? 以增大 Igate?。然而，隨著 Igate? 增加，dV/dt 迅速上升。SiC 器件的 dV/dt 輕松超過 50 V/ns 甚至 100 V/ns 。如此極端的電壓變化率會通過寄生電容耦合到電路的其他部分，產生嚴重的共模噪聲和 EMI 問題，甚至在電機驅動應用中損壞電機絕緣。因此，設計者必須在損耗（要求快開關）和 EMI（要求慢開關）之間，通過調整 Rg? 來尋找由米勒效應決定的平衡點。

第三章 橋式電路中的危害：串?dāng)_與寄生導通

當 MOSFET 應用于半橋、全橋或圖騰柱 PFC 等橋式拓?fù)鋾r(shí)，米勒效應的影響不再局限于單個器件的損耗，而是演變?yōu)橐环N可能導致直通短路（Shoot-Through）的系統級風險。這種現象通常被稱為串?dāng)_（Crosstalk）或寄生導通（Parasitic Turn-on / Cdv/dt Turn-on） 。

3.1 寄生導通的物理機制與數學模型

在典型的半橋結構中，兩個 MOSFET（上管 Q1? 和下管 Q2?）串聯連接在直流母線電壓 VDC? 兩端。讓我們分析當上管 Q1? 快速開通時，對處于關斷狀態的下管 Q2? 的影響：

初始狀態：Q2? 處于關斷狀態，柵極電壓 Vgs2? 為低電平（0V 或負壓 Voff?）。Q1? 開始導通。

dV/dt 沖擊：隨著 Q1? 的導通，橋臂中點電壓迅速上升。這意味著 Q2? 的漏源電壓 Vds2? 從接近 0V 瞬間跳變到 VDC?。這個過程伴隨著極高的正向電壓變化率（dVds2?/dt>0）。

米勒電流注入：這個高 dV/dt 施加在 Q2? 的米勒電容 Cgd? 上，產生位移電流 iMiller?：

iMiller?=Cgd??dtdVds2??

柵極電壓抬升：這個電流必須尋找回路泄放。它流經柵極內部電阻 Rg,int? 和外部柵極電阻 Rg,ext?，最終流向驅動器的低電平輸出端。同時也有一部分電流會對柵源電容 Cgs? 充電。根據基爾霍夫定律，這會在 Q2? 的柵極上感應出一個正向電壓尖峰 Vgs2,induced?。忽略 Cgs? 的分流（最壞情況估算），感應電壓約為：

Vgs2,induced?≈Voff?+iMiller??(Rg,int?+Rg,ext?)

失效判據：如果這個感應電壓尖峰超過了 Q2? 的柵極閾值電壓 Vth?，即 Vgs2,induced?>Vth?，Q2? 將會被錯誤地導通。

災難性后果：此時上管 Q1? 已經導通，如果 Q2? 也導通，直流母線將被直接短路。這會產生巨大的直通電流（Shoot-through Current），導致極大的開關損耗，嚴重時會因過熱或過流瞬間燒毀器件 。

3.2 SiC MOSFET 面臨的特殊風險：高溫下的低 Vth?

相比于硅基 IGBT，SiC MOSFET 在面對寄生導通風險時更為脆弱，原因主要有三點：高 dV/dt、低電容值導致的快速響應，以及最關鍵的——低閾值電壓。

BASiC Semiconductor 的 B3M 系列數據手冊揭示了這一潛在風險：

B3M040075Z：在 25°C 時，Vth? 典型值為 2.7V。然而，當結溫升高至 175°C 時，Vth? 降至 1.9V 。

B3M011C120Z：同樣，高溫下的 Vth? 也僅為 1.9V 。

B3M020120ZN：高溫 Vth? 數據一致為 1.9V 。

這意味著在實際工作的高溫環境下，器件的抗噪聲容限（Noise Margin）被嚴重壓縮。如果驅動電路僅使用 0V 關斷，那么只需不到 2V 的米勒感應電壓就能觸發直通?？紤]到 SiC 器件動輒 50 V/ns 的 dV/dt 和數安培的米勒電流，在柵極電阻上產生 2V 的壓降是極易發生的 。

3.3 反向過程：關斷時的負壓擊穿

除了開通時的正向串?dāng)_，當上管 Q1? 關斷時，下管 Q2? 的 Vds2? 會經歷從高電平到低電平的跳變（負 dV/dt）。此時，米勒電容會從柵極抽取電流，導致 Vgs2? 出現負向電壓尖峰。 如果這個負尖峰幅度過大，超過了柵極的最大負壓額定值（BASiC B3M 系列通常規定為 -10V ），可能會導致柵極氧化層發生不可逆的擊穿或?qū)е麻撝惦妷喊l(fā)生漂移（Vth Instability/Shift），從而損害器件的長期可靠性 。

第四章 BASiC SiC MOSFET 實測參數分析與對比

為了更具體地分析風險與對策，我們對 BASiC Semiconductor B3M 系列幾款代表性產品的關鍵參數進行了整理與計算。特別關注 Ciss?/Crss? 比值，這是衡量器件本征抗干擾能力的重要物理指標。

4.1 電容比 (Ciss?/Crss?) 的物理意義

從電容分壓的角度看，當柵極處于高阻態（例如死區時間）時，漏極電壓的變化 ΔVds? 會按電容比例耦合到柵極：

ΔVgs?=ΔVds??Ciss?+Crss?Crss??≈ΔVds??Ciss?Crss??

因此， Ciss?/Crss? 比值越大，器件對米勒串?dāng)_的免疫力越強。一般來說，比值超過 200 被認為是優秀的抗干擾設計。

4.2 B3M 系列參數深度剖析

*注：B3M011C120Z 表格中 Crss 與 Coss 并列，此處取 14pF 為估算值，參考同系列比例。

**注：Qgd 為 Q_GD 參數，部分?jǐn)?shù)據取自文檔中 Gate Charge 表格。

數據分析結論：

極高的抗干擾比值：BASiC 的 B3M 系列 SiC MOSFET 展現了驚人的電容比設計。B3M006C120Y 的比值高達 500，這在行業內處于非常領先的水平。即使是小電流的 B3M040075Z，比值也達到了 266。相比之下，許多早期的 SiC MOSFET 或部分硅基超結 MOS 的比值往往在 50 到 100 之間。這意味著 BASiC 的器件在物理層面上就具備了極強的抑制寄生導通的先天優勢 。

一致的閾值特性：全系列產品在高溫下的 Vth? 均穩定在 1.9V。這種一致性極大地簡化了系統設計，工程師可以為不同功率等級的模塊采用統一的驅動電壓策略。

極低的米勒電荷：以 443A 的 B3M006C120Y 為例，其 Qgd? 僅 293 nC，這意味著在驅動電流充足的情況下，其開關速度可以極快，從而大幅降低開關損耗。

第五章 抑制米勒效應的系統級工程策略

盡管 BASiC 的器件在物理參數上進行了深度優化，但在實際的橋式電路應用中，單純依賴器件特性往往是不夠的，特別是考慮到 PCB 布局寄生參數的影響。必須采取系統級的抑制策略來確保絕對的安全。

5.1 驅動電壓優化：負壓關斷（Negative Gate Drive）

這是最直接、最有效的“硬”防御手段。既然高溫下 Vth? 只有 1.9V，那么 0V 關斷的噪聲容限就只有 1.9V。

策略：施加 -3V 到 -5V 的負關斷電壓。

效果：如果使用 -4V 關斷，噪聲容限瞬間提升至 1.9V?(?4V)=5.9V。這幾乎是原來的 3 倍，足以抵御大多數米勒尖峰。

廠商建議：查閱 BASiC 所有 B3M 系列的數據手冊，其推薦的 VGS? 操作電壓范圍均為 -5V / +18V 。這不僅是為了完全關斷，更是為了提供足夠的抗干擾裕度。同時，其柵極耐壓通常為 -10V / +22V，給予了設計者足夠的安全空間 。

5.2 驅動電路拓?fù)洌河性疵桌浙Q位（Active Miller Clamp, AMC）

在某些高功率密度應用中，負壓電源的設計可能占用體積或增加成本。或者在極高 dV/dt 工況下，即使有負壓，柵極電阻上的壓降依然可能過大。此時，有源米勒鉗位技術是最佳解決方案。

工作原理：在驅動芯片內部集成一個輔助的 MOSFET 開關，連接在 Gate 和 Source（或負電源）之間。當驅動器檢測到柵極電壓下降到一定閾值（如 2V）以下，表明器件已關斷時，這個輔助開關會導通。

優勢：輔助開關提供了一個極低阻抗的旁路路徑，直接將柵極“短路”到源極。此時，無論米勒電流有多大，它都直接通過這個低阻抗路徑泄放，而不再流經外部的關斷電阻 Rg,off?。這就消除了電阻上的壓降，將柵極電壓死死鉗位在低電平。

BASiC 的解決方案：BASiC 提供的 BTD25350 系列雙通道隔離驅動芯片，明確標注具備“副邊帶米勒鉗位功能” 。這種驅動芯片與 B3M 系列 MOSFET 的組合，構成了從器件到驅動的完整抗干擾生態系統 。

5.3 封裝與布局優化：開爾文源極（Kelvin Source）

在傳統的 TO-247-3 封裝中，源極引腳同時承擔著驅動回路的參考地和功率回路的大電流回路。

問題：源極引腳存在寄生電感 Ls?。當發生高 di/dt 時，Ls? 上會感應出電壓 VL?=Ls??di/dt。這個電壓直接串聯在柵極驅動回路中，形成負反饋，不僅減緩開關速度，還會加劇米勒振蕩。

解決方案：采用 TO-247-4 或 TO-247PLUS-4 封裝。這些封裝引入了第 4 個引腳——開爾文源極（Kelvin Source） 。

機制：驅動回路連接到開爾文源極，功率回路連接到功率源極。兩者在器件內部的芯片表面分離。這樣，功率回路的 di/dt 不會在驅動回路中產生感應電壓，徹底切斷了公共阻抗耦合路徑。

BASiC 產品體現：B3M 系列主力產品（如 B3M040120Z, B3M011C120Z 等）均提供 TO-247-4 封裝選項 。對于高頻應用，強烈建議優先選用 4 引腳封裝 。

5.4 外部電路微調

非對稱柵極電阻：采用獨立的開通電阻 Rg,on? 和關斷電阻 Rg,off?。通常設計 Rg,off?

外部柵源電容 (Cgs,ext?) ：在柵源之間并聯一個小電容。這可以直接增加 Ciss?，進一步提高 Ciss?/Crss? 比值。但這會增加驅動損耗，通常作為 PCB 布局不佳時的補救措施 。

第六章 結論

米勒效應是功率 MOSFET 開關過程中不可避免的物理現象，它源于器件內部 Cgd? 電容的反饋機制。在 SiC MOSFET 時代，由于器件具備極高的開關速度（dV/dt>50V/ns）和較低的高溫閾值電壓（Vth?≈1.9V），米勒效應在橋式電路中引發的寄生導通風險顯著增加，成為系統可靠性的重大隱患。

然而，通過深入的分析與合理的設計，這一風險是完全可控的。

器件層面：BASiC Semiconductor 的 B3M 系列 SiC MOSFET 通過先進的芯片設計，實現了高達 250~500 的 Ciss?/Crss? 比值，在物理本質上具備了極強的抗干擾能力。

驅動層面：采用推薦的 -5V 負壓關斷，并配合帶有源米勒鉗位（AMC）功能的驅動芯片（如 BTD5350），可以構建堅固的柵極保護屏障。

系統層面：選用 TO-247-4 等開爾文源極封裝，并優化 Rg? 參數，可以最大程度地發揮 SiC 的高速性能，同時抑制振蕩與串?dāng)_。

綜上所述，對于追求高性能的電力電子工程師而言，理解米勒效應的深層機制，并綜合運用上述抑制策略，是駕馭第三代寬禁帶半導體、設計出高可靠性功率變換器的必由之路。
