開發板簡介

1

開發板介紹

C3 Pro語音地臺ZXAIEC43A是一款為IP人物與IP形象賦能的智能語音交互硬件套件，基于ESP32-C3+GX8006A芯片，結合云端 AI大模型技術，提供聲音模仿與語音互動功能。通過語音交互和動態燈光效果，讓 IP形象更加生動形象，增加用戶的互動欲望，幫助擴展 IP世界觀，增強用戶對 IP的代入感和認同感。

2

產品特點

支持離線語音喚醒，語音打斷，相應更快，交互流暢自然

1. IP專屬語音賦能：基于聲音模仿與語音交互技術，打造更具個性化的 IP形象。

互動欲望提升：按鍵與語音操作、燈光動態設計，增強用戶體驗的趣味性。

助力擴展 IP世界觀：通過語音交互增加 IP角色深度，幫助用戶更好地融入 IP宇宙。

低成本高性能:采用ESP32-C3+GX8006A芯片組,實現低成本硬件設計與高效智能交互。

3

開發板圖片

圖 1 -開發板圖片

硬件參考

1

功能框圖

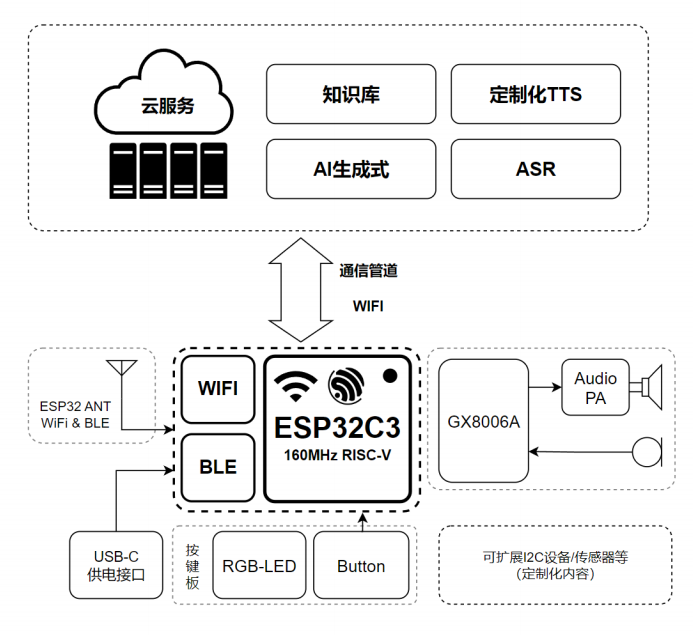

圖 2 -功能框圖

2

硬件外設

3

組件介紹

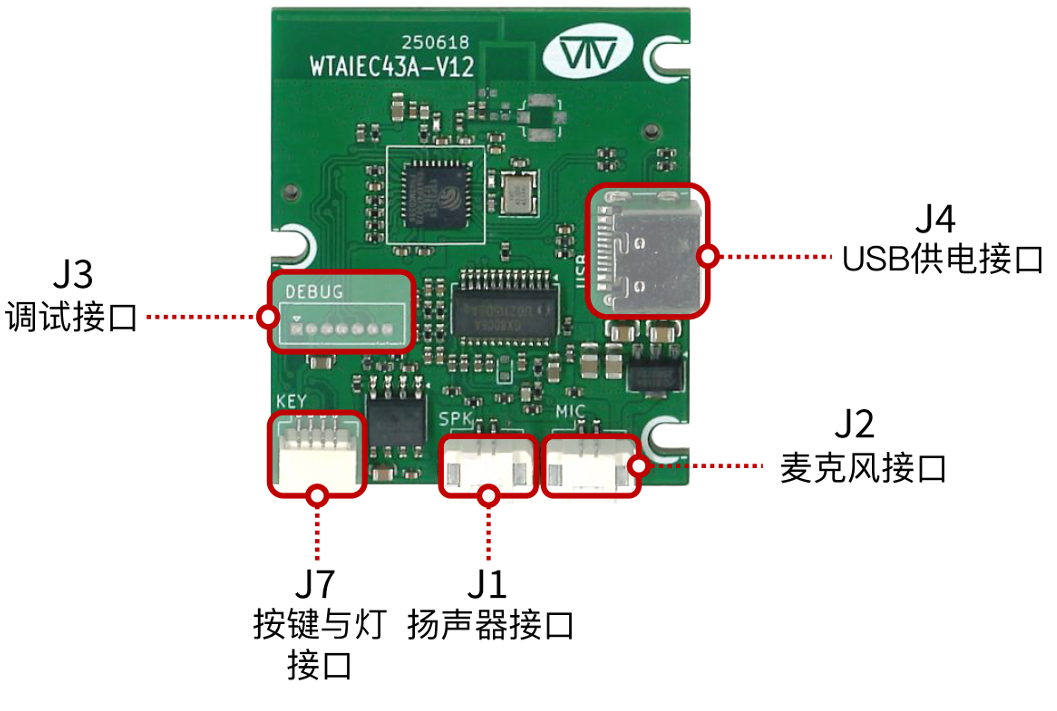

圖 3 -接口組件說明

4

接口封裝

5

接口說明

[J1]揚聲器接口

可連接一個揚聲器，推薦 4歐 3W。

[J2]麥克風接口

可連接一個駐極體麥克風。

[J3]調試接口

適配ZXACC-ESPDB調試板。

[J4]USB供電接口

USB Type-C接口,可用于下載/供電。

[J7]按鍵與燈接口

用于連接按鍵小板。

原理圖

注：完整原理圖見文章末尾附件

圖4-ESP32C3_SCH

結構支持

1

PCBA尺寸圖

圖 5 -主板尺寸圖

圖 6 -按鍵板尺寸圖

使用指引

1

準備工作

在開始使用設備前，請準備以下物品和環境條件：

USB-C數據線 × 1：用于為開發板供電或與電腦連接，建議使用原裝或質量良好的線材，保證供電穩定。

ZXAIEC43A開發板×1：本產品的核心硬件設備,用于語音交互與智能體驗。

2.4GHz無線網絡環境：設備僅支持2.4GHzWi-Fi,請確保周圍有穩定的2.4G網絡信號,并記錄Wi-Fi名稱和密碼。

提示：若使用電腦 USB供電，建議電腦 USB接口能提供至少 5V@1A輸出電流；如電源不足，設備可能無法正常啟動。

2

硬件配置

連接供電

使用 USB-C數據線將開發板與電腦或 USB適配器相連。

推薦適配器規格為 5V/1A及以上，確保供電穩定。

上電后，設備將自動啟動，指示燈亮起表示設備已通電。

網絡環境確認

確?，F(xiàn)場已開啟并可使用2.4GHz Wi-Fi網絡。

若首次使用，請準備可上網的手機，以便通過小程序完成設備綁定。

3

使用指南

01

首次使用

上電與開機提示

將開發板通過 USB-C數據線接入電源，上電成功后設備會自動開機，并通過語音播報：“我是小明，很高興認識你?！?/p>

設備未綁定提示

隨后設備將提示：“設備未綁定，請使用小程序進行綁定?！?/p>

使用小程序綁定設備

打開硅思 AI硬件智能體小程序（末尾提供二維碼）。

點擊右下角 +’“按鈕，選擇藍牙配網。

在列表中選擇對應的設備，按照小程序提示完成綁定流程。

綁定完成后設備語音會提示成功，狀態指示燈會短暫閃爍確認。

注意：

綁定過程中請確保手機藍牙和定位權限已開啟，并授權微信小程序使用。

如果長時間未能搜索到設備，請嘗試重新上電或在小程序中刷新設備列表。

02

語音提示說明

使用環境

確保設備已正常供電并連接成功到 Wi-Fi網絡。

語音提示包括開機、綁定狀態、操作反饋和錯誤提示等。

喚醒與對話

喚醒詞為：“你好，小明”

喚醒成功后，可直接進行語音對話。

連續對話模式：無需重復喚醒詞即可繼續當前話題。less-tag

音樂播放中：如需對話，必須先說喚醒詞。

對話規則

對話結束后，若想發起下一輪交互，需要再次喚醒設備。

若長時間無操作，設備會自動進入待機狀態。

03

使用規范

供電要求

僅使用標準USB-C接口供電, 推薦5V/1A及以上。

禁止使用快速充電模式的電源適配器，以免電壓過高。

網絡環境

僅支持2.4GHz頻段Wi-Fi,不支持5GHz網絡。

首次配網后，設備將自動記住網絡信息。

添加智能設備

打開小程序并開啟手機藍牙和定位授權。

進入藍牙配網模式，根據提示完成設備添加。

若提示 “附近的設備權限問題”，請檢查微信和系統定位權限。

無法找到設備的解決辦法

若設備無法被發現，請執行以下步驟：

按照語音提示先解綁設備（或恢復出廠設置）。

重新上電后，設備將再次提示：“設備未綁定，請使用小程序進行綁定?！?/p>

在小程序中重新添加設備。

重置設備

如果 Wi-Fi已經配置的情況下需要重新配置 Wi-Fi或重新綁定，請執行以下步驟：

連續短按按鍵 6次

隨后設備將提示：“設備未綁定，請使用小程序進行綁定?！?/p>

Note: 語音提示及指示燈反饋的詳細說明，請參考《WTAIEC43A-設備使用指南》。
