在儲能電源、電動工具、便攜音箱等便攜式大功率設備日益普及的背景下，多串鋰電池的充電管理面臨更高要求——需兼顧高效充電、兼容性、安全性與小型化設計。英集芯推出的IP2363多串鋰電池充電管理芯片，集成PD3.0快充協議與同步升降壓轉換器，具備高集成度、配置靈活與多重保護等特點，為便攜設備提供高效的充電解決方案。

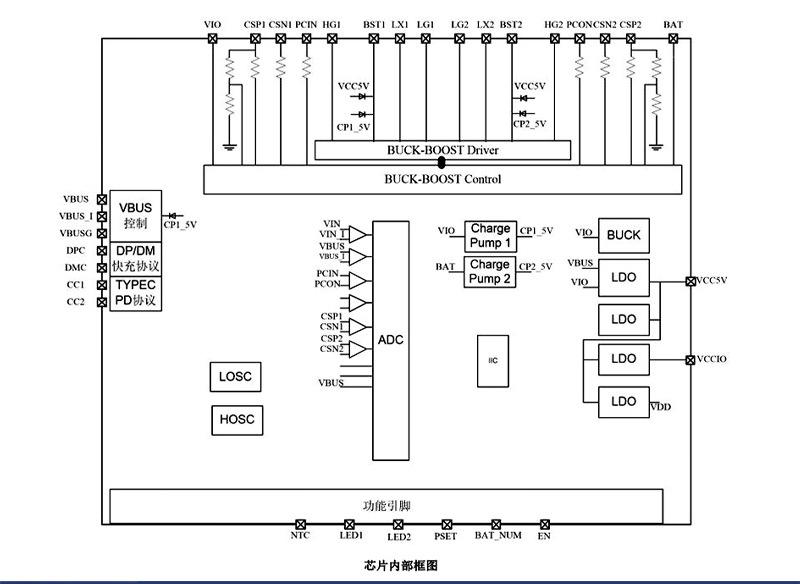

IP2363作為一款高集成多串鋰電池充電管理SOC，無需外接協議芯片與功率器件，單芯片即可完成協議解析、升降壓轉換及充電管理等功能，有助于簡化硬件設計，降低BOM成本，并減少PCB占用空間。芯片支持2-5串鋰電池充電，可通過外接電阻設置電池節數，兼容三元鋰電池（4.20V/節）與磷酸鐵鋰電池（3.65V/節），適配多種多串鋰電池設備。

在充電方面，IP2363內置PD3.0 UFP協議及DP&DM輸入快充協議，支持5V-20V寬范圍輸入，可搭配市面常見的PD快充適配器使用。充電功率最大支持30W，可通過外接電阻調節，滿足不同設備的充電需求。芯片采用同步升降壓架構，集成BUCK-BOOST驅動，開關頻率為400kHz，有助于提升轉換效率，減少能量損耗。

IP2363具備智能管理與低功耗特性。芯片內置溫度與電壓檢測環路，可根據充電器功率調節充電電流，實現功率自適應，兼顧充電效率與安全。在未連接充電器時，芯片進入低功耗模式，待機電流為5μA，有助于降低電池閑置損耗。接入充電器后可自動喚醒并開始充電。IP2363提供兩種型號：IP2363_I2C支持I2C通信，可讀取充電數據并配置參數；IP2363_BZ為純硬件設計，通過引腳配置相關參數。

芯片集成14bit ADC，可精確監測輸入輸出電壓、充電電流及電池狀態等信息。在保護方面，具備輸入過壓/欠壓、電池過充/過流、IC過溫及電池NTC溫度保護等功能。輸入引腳耐壓達30V，ESD防護為4KV，有助于提升系統可靠性。芯片同時支持1-2路LED指示燈，用于顯示充電狀態。

IP2363采用QFN32封裝，尺寸為5mm×5mm，工作溫度范圍為-40℃至85℃，適用于工業級應用環境，便于集成到各類便攜設備中。

該芯片可應用于儲能電源、便攜應急電源、電動工具、大功率便攜音箱、醫療設備及工業檢測儀器等2-5串鋰電池設備中，為其提供適配的充電管理方案。

英集芯IP2363通過高集成設計，在簡化系統、降低成本的同時，兼顧充電效率與安全性，適應便攜設備的開發需求。未來，英集芯將繼續推進電源管理芯片的技術創新，為市場提供更多充電管理解決方案。
