電動汽車

與傳統汽車不同，電動汽車的動力系統運行環境更加復雜。牽引逆變器需要將電池的直流電轉換為三相交流電，通過精確的脈沖寬度調制（PWM）控制電機運行。這一過程涉及高頻開關操作（通常為20-100kHz）、高電壓（最高可達800V）和大電流（數百安培）等苛刻條件。

在電動汽車動力總成內的各個測試點進行多種測量，需要采用專用設備，這些設備需經過專門設計，以期在最少性能權衡的前提下確保最高的測量質量。所選用的正確儀器可能取決于所需的精度等級、通道數量或待采集信號的類型。

本技術白皮書將介紹如何使用示波器的逆變器、電機和驅動器分析軟件（IMDA）對變頻驅動器的輸入、直流母線和輸出進行穩定、準確的電氣測量，以及對電機進行機械測量。

基本變頻驅動結構

脈沖寬度調制 (PWM) 基礎知識

如何選擇和設置示波器探頭

選擇正確的接線配置

如何對變頻驅動器進行測量

在設計和調試驅動電機系統時，使用示波器相比功率分析儀具有顯著優勢。與功率分析儀不同，示波器能夠提供電信號和機械信號的詳細、實時可視化，使工程師能夠捕獲對于診斷電機啟動、開關行為和控制反饋環路中的問題至關重要的快速瞬態事件。示波器可以測量多種類型的信號，不僅包括電流和電壓，還包括扭矩和轉速。先進的觸發和波形分析功能有助于隔離特定事件。這種靈活性和洞察深度使得示波器在理解和優化電機及驅動應用中的復雜交互和控制系統方面更具通用性。

配備集成電機驅動分析軟件 (IMDA) 的示波器能夠以高采樣率提供精細測量，且只需極少的點擊和按鍵操作。

■簡化、穩定的PWM觸發。

■三相自動設置功能，可配置水平、垂直尺度和觸發。

■矢量圖可快速洞察連接狀態。

■支持軟件Delta-Wye（Δ-Y）轉換的可配置接線。

■測量電機角度、轉速、加速度、扭矩、方向，支持霍爾傳感器、QEI和旋變器。

■使用時間趨勢圖分析電機啟動響應。

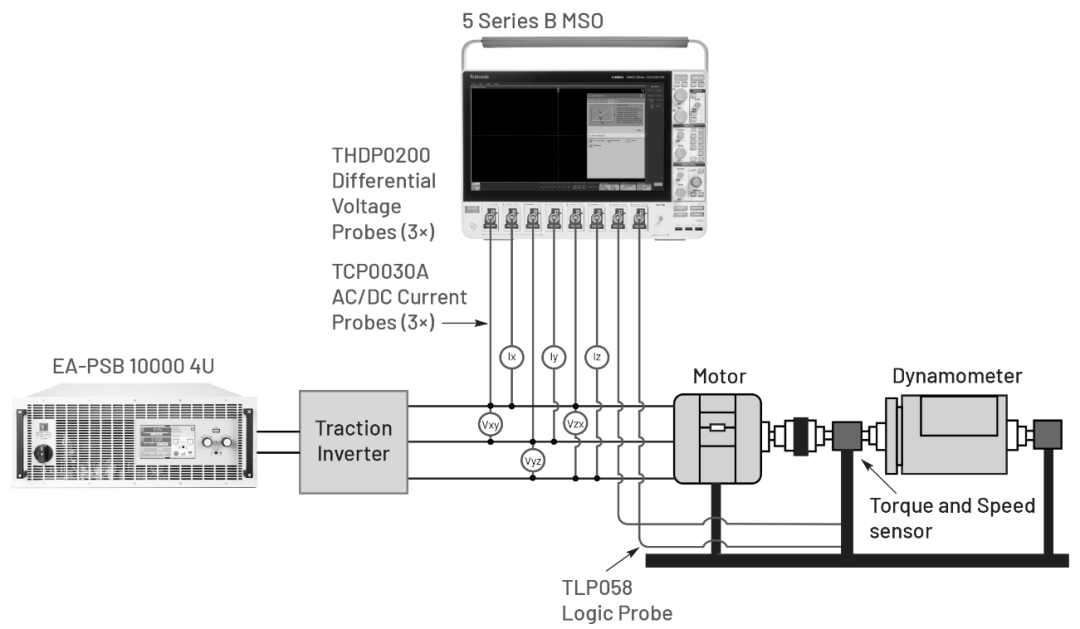

電動汽車牽引逆變器分析解決方案

泰克的IMDA解決方案不僅僅是一個軟件工具，更是一個完整的測試生態系統。該系統包括：

■高性能示波器平臺：4、5、6系列B MSO示波器提供高達10GHz的帶寬和8個模擬通道，滿足多通道同步測量需求。

■專業探頭系統：包括高壓差分探頭、電流探頭和光學隔離探頭等，確保信號采集的準確性。

■強大的分析軟件：除了IMDA基礎軟件，還提供DQ0分析、機械測量等高級選件。

■大功率電源支持：EA Elektro-Automatik系列電源提供高達30kW的功率輸出，且支持再生能量回收。

這一生態系統的協同工作，為電動汽車電驅系統測試提供了從信號采集到數據分析的完整解決方案。

推薦配置一覽

MSO5B「超能套裝」

泰克科技「MSO5B超能套裝」持續火熱進行中，助您全面提升測試戰力，輕松應對復雜挑戰！

結語

隨著電動汽車技術的不斷發展，測試要求也在持續演進。隨著800V架構的普及，測試設備需要更高的電壓測量能力和更好的隔離特性；寬禁帶半導體的應用將推動開關頻率向MHz級發展，需要更高帶寬的測量設備；人工智能和機器學習在電機控制中的應用，將要求測試設備具備更強的數據處理能力；而從組件測試向系統級測試發展，需要更多通道的同步測量能力。泰克IMDA軟件的設計理念正好契合這些發展趨勢，其模塊化設計和可擴展性為未來技術演進留足了空間。
