傾佳楊茜-固斷方案：基于SiC MOSFET與先進驅動架構的交流380V工業電機控制中心（MCC）固態斷路器與軟啟動器融合技術

工業電機控制中心（MCC）的架構演進與全固態化變革

在現代工業制造與流程工業中，三相380V交流電機是驅動各類泵、風機、壓縮機和傳送帶的核心動力源。為了實現對這些龐大電機群的集中供電、控制和保護，工業界廣泛采用電機控制中心（Motor Control Center, MCC）架構。傳統MCC的每一個控制單元（通常稱為Bucket）內部均由一系列分立的機電式與半導體設備組成，主要包括：用于短路隔離與線路保護的機械式塑殼斷路器（MCCB）、用于常規啟停操作的交流接觸器、用于電機過載保護的雙金屬片熱繼電器，以及用于限制電機啟動浪涌電流的晶閘管（SCR）軟啟動器 。

盡管這種離散式的機電架構在過去幾十年中支撐了全球工業體系的運轉，但隨著工業4.0、智能電網以及高功率密度設備的發展，傳統MCC架構的固有缺陷日益凸顯。其空間占用大、組件繁雜、維護成本高，且機電元件的機械慣性與電弧磨損嚴重限制了系統的響應速度與使用壽命 。為了突破這一瓶頸，固態斷路器（Solid-State Circuit Breaker, SSCB）技術逐漸從直流配電領域向交流應用領域滲透。

采用寬禁帶（Wide Bandgap, WBG）半導體材料——特別是碳化硅（Silicon Carbide, SiC）金屬氧化物半導體場效應晶體管（MOSFET）——的交流SSCB，為徹底重構MCC架構提供了物理基礎。通過將斷路器、接觸器、熱繼電器和軟啟動器的四大功能高度融合于單一固態設備中，能夠?qū)崿F(xiàn)系統體積的極度壓縮、故障切除時間的微秒級響應，以及運行壽命的數量級躍升 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

然而，在將交流SSCB作為接觸器用于電機的頻繁啟停操作時，面臨著嚴峻的過電壓鉗位與能量吸收挑戰。傳統SSCB高度依賴金屬氧化物壓敏電阻（MOV）來吸收斷開感性負載時產生的巨大瞬態能量。在極高頻率的操作下，MOV會發生嚴重的微觀結構退化與熱失控 。為解決這一核心痛點，一種基于網側電壓鎖相環（Phase-Locked Loop, PLL）的“軟關斷”控制策略被提出，徹底切斷了常規操作與MOV能量吸收之間的物理關聯，從而極大延長了SSCB在工業環境下的整體使用壽命 。本報告將從底層器件物理、驅動架構設計、MOV微觀老化機理，以及創新控制算法等維度，對這一融合技術展開詳盡、深入的剖析。

傳統機電式保護與控制元件的技術瓶頸與物理限制

要深刻理解SiC SSCB融合架構的革命性意義，必須首先剖析380V交流工業環境中傳統組件的物理局限性。

機械式斷路器與熱繼電器的響應滯后與精度缺失

機械式斷路器（MCB/MCCB）依靠電磁脫扣器或熱磁脫扣器來響應短路或過載故障，其切斷電流的本質是機械觸點的物理分離。在交流系統中，機械觸點分離后不可避免地會產生高溫電弧，斷路器必須依賴滅弧柵，并等待交流電流的自然過零點（Zero-Crossing）才能徹底熄滅電弧并切斷電路 。這一物理過程決定了其典型的動作時間長達10毫秒至20毫秒（半個到一個交流周期） 。在發生嚴重短路時，這數十毫秒的延遲意味著巨大的允通能量（Let-through Energy, I2t）將毫無保留地沖擊電機繞組和上游配電網絡，極易造成不可逆的絕緣損壞或結構變形 。

同時，傳統熱繼電器主要利用雙金屬片在過載電流加熱下的不同膨脹系數來實現物理彎曲，進而觸發保護機制 。這種基于熱累積的純機械機制存在嚴重的遲滯效應，極易受到MCC機柜內部環境溫度的干擾，無法精確匹配現代高能效電機的熱容量曲線。盡管部分現代MCC引入了電子式過載繼電器，但它們?nèi)孕杪?lián)動后端的機械接觸器來切斷電流，未能從根本上消除機械延遲。

交流接觸器與SCR軟啟動器的磨損與高損耗困境

作為MCC中最頻繁動作的元件，交流接觸器承擔著電機的日常啟停任務。每一次觸點的閉合與斷開都會伴隨微小的電弧燒蝕，長期的頻繁操作會導致觸點表面氧化、坑洼甚至熔焊（Contact Welding） 。這種機械磨損使得接觸器成為MCC中故障率最高、需要定期更換的耗材，顯著增加了停機時間與維護成本 。

另一方面，傳統軟啟動器采用硅基晶閘管（SCR）反并聯結構，通過控制晶閘管的觸發角（α）來截取交流電壓波形，從而平滑地提升施加在電機端的電壓，限制啟動沖擊電流 。然而，SCR屬于半控型器件，一旦導通，必須等待電流自然過零才能關斷，無法實現高速的短路故障切除。更重要的是，硅基半導體具有固有的PN結正向壓降（通常在1.5V左右），如果軟啟動器在電機全速運行后持續導通，將產生巨大的傳導損耗。因此，傳統SCR軟啟動器必須配備一個旁路接觸器（Bypass Contactor），在啟動完成后將晶閘管短接 。這種組合不僅使得MCC控制柜的體積和接線復雜度倍增，也未能消除機電觸點的使用。

碳化硅（SiC）MOSFET的器件物理與380V交流應用適配性

徹底擺脫機電混合架構的先決條件是采用具備極低導通損耗和超高開關頻率的全控型功率半導體。SiC材料的出現，為構建全固態MCC掃清了物理障礙。與傳統硅材料相比，SiC具有約3倍的禁帶寬度（3.26 eV）、10倍的臨界擊穿電場強度（3 MV/cm）以及3倍的熱導率。這些卓越的材料特性使得SiC MOSFET能夠在保持1200V高耐壓的同時，將導通電阻降低至毫歐級別，并大幅壓縮芯片面積與寄生電容 。

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

工業級1200V SiC MOSFET關鍵參數解析

在380V交流電網中，峰值線電壓約為537V?？紤]到電網波動、電機反電動勢及瞬態尖峰，1200V額定電壓是保障系統絕對安全的基準選擇 。當前業界頂尖的SiC功率器件制造商（如基本半導體 BASiC Semiconductor）已經推出了專為大功率工業應用設計的離散器件與半橋模塊，其參數指標直接決定了SSCB的載流與散熱設計邊界。

表1：面向工業電機控制與SSCB應用的高性能1200V SiC MOSFET關鍵電氣參數剖析 。

傳導損耗的斷崖式下降與熱管理優化

將SSCB用作持續供電的接觸器，其核心挑戰在于傳導損耗。硅基IGBT在額定電流下通常存在固定的飽和壓降（VCE(sat)?），這意味著即便在中小電流區間，依然存在不可忽視的導通損耗。相比之下，SiC MOSFET的輸出特性在原點附近呈現純線性電阻行為 。

以基本半導體的BMF160R12RA3半橋模塊為例，其在VGS?=18V時的典型導通電阻僅為7.5 mΩ 。假設流過該SSCB的電機額定相電流有效值為100A，則穩態傳導損耗僅為 Ploss?=I2RDS(on)?=1002×0.0075=75 W。即使在高達175°C的極限結溫下，導通電阻上升至13.3 mΩ ，其功率耗散依然處于極低水平。結合其414W的最大耗散功率能力與低至0.29 K/W的結殼熱阻（Rth(j?c)?），系統甚至可以通過基于Foster RC熱網絡的自然對流散熱器（熱阻<0.26°C/W）實現被動冷卻，從而完全省去了傳統變頻器中易損壞的散熱風扇，極大地提升了系統的整體無故障運行時間 。

寄生參數控制與高頻切換能力

SSCB必須能夠在極短時間內實現微秒級切斷，這對器件的結電容和雜散電感提出了苛刻要求。B3M006C120Y等單管器件特別采用了TO-247PLUS-4封裝，通過引出獨立的開爾文源極（Kelvin Source，Pin 3），將高能動力回路與脆弱的柵極驅動回路進行物理隔離 。這種去耦設計消除了源極寄生電感在極高 di/dt 切換時產生的負反饋反電動勢，使得柵極電壓的建立與泄放不再受限，配合極低的輸出電容儲能（如BMF160R12RA3的171 μJ）與34mm模塊內部?jī)H40nH的雜散電感（Lσ?） ，使得SiC MOSFET能夠以數十乃至數百千赫茲的頻率進行PWM高頻斬波，為無感無觸點的平滑軟啟動奠定了底層物理基礎 。

面向SiC固態斷路器的高可靠性柵極驅動架構

SiC MOSFET器件的極限性能與安全運行，完全取決于與之匹配的柵極驅動電路（Gate Driver）。驅動器不僅充當弱電控制信號與高壓功率器件之間的絕緣橋梁，更是實現短路保護與“硬件級軟關斷”的最前線防線。青銅劍技術（Bronze Technologies）等行業先驅針對碳化硅模塊開發了專用的即插即用型驅動方案。

表2：適配于不同封裝架構的工業級SiC MOSFET柵極驅動器關鍵參數特征 。

驅動電流配置與非對稱偏置

由于SiC MOSFET需要在瞬間內充放電其巨大的輸入電容（如B3M006C120Y的Ciss?高達12000 pF） ，驅動器必須具備超強瞬態電流吞吐能力。2CP0220T12等驅動板能夠提供高達20A甚至35A的峰值拉灌電流 。在驅動電壓方面，為充分降低溝道電阻，通常需要提供+18V的正向開通電壓；而在關斷時，為了避免誤導通，必須施加-4V或-5V的負偏置電壓 。

抑制串?dāng)_的米勒鉗位（Miller Clamping）技術

在三相交流橋臂的高速開關過程中（特別是軟啟動PWM調制期間），極高的電壓變化率（dv/dt）會通過反向傳輸電容（Crss?）產生位移電流（i=Crss??dtdv?），流入已關斷器件的柵極節點。若該電流在柵極電阻上形成的壓降超過器件閾值電壓（VGS(th)?，通常在2.7V左右） ，將引發災難性的橋臂直通短路。BTD5350MCWR等驅動芯片內置了副邊有源米勒鉗位電路 。當檢測到柵極電壓降至設定閾值以下時，鉗位開關直接將柵極硬短接到負電源軌（-4V），物理阻斷了米勒電流對柵壓的抬升路徑，確保了極高頻PWM下的開關穩定性。

硬件級短路保護與退飽和（DESAT）軟關斷

當電網側發生死短路等極端故障時，短路電流在幾微秒內飆升至額定值的數倍，此時SiC MOSFET會脫離可變電阻區進入飽和區（退飽和狀態），漏源電壓快速上升。驅動板上的DESAT檢測電路會實時監測這一電壓躍升 。一旦確認為短路，驅動器必須立刻終止功率管導通。

然而，如果在此極限電流下以最快速度（數十納秒）直接將柵極電壓拉至負壓，根據法拉第電磁感應定律（V=Lσ??dtdi?），線路雜散電感將激發出毀滅性的瞬態過電壓擊穿器件 。因此，高級驅動器（如2CP0225Txx系列）內嵌了**硬件級軟關斷（Soft Turn-off）**邏輯 。在觸發短路保護后，驅動器內部的恒流源會極其緩慢地泄放柵極電荷，迫使SiC MOSFET以受控的、較緩的速率掐斷短路電流，從而將過電壓尖峰限制在安全閾值以內 。必須強調的是，這種“硬件級短路軟關斷”僅在嚴重短路故障時作為最后防線啟動，完全不同于后文所述的用于常規接觸器操作的“系統級算法軟關斷”。

頻繁操作下氧化鋅閥片（MOV）的老化機制與熱失控機理

在傳統的直流和交流SSCB拓?fù)渲?，并?lián)于半導體開關兩端的緩沖電路（Snubber）及過壓鉗位器件是必不可少的。其中，金屬氧化物壓敏電阻（MOV）因其強大的浪涌吸收能力（從百安培至數十千安培）和低廉的成本，成為最主流的選擇 。當SSCB執行關斷動作切斷感性負載時，系統電感中的儲能（E=21?LI2）將強行轉移至MOV中耗散 。

MOV的微觀晶界與肖特基勢壘

MOV是一種多晶半導體陶瓷元件，主要由導電性極高的氧化鋅（ZnO）晶粒構成，晶粒之間則被富含鉍（Bi）、鈷（Co）、錳（Mn）等摻雜元素的極薄絕緣晶界層所包裹 。這些晶界層在微觀上形成了無數個反向串聯的肖特基勢壘（Schottky Barriers）。在系統正常的工作電壓下，勢壘高度足以阻擋電子的遷移，MOV呈現高阻態（漏電流處于微安級）；當瞬態過電壓超過其雪崩擊穿電壓（鉗位電壓）時，勢壘發生熱電子發射和電子隧道效應，MOV電阻瞬間跌落，將高壓尖峰鉗位，并將吸收的電磁能量轉化為熱能耗散于其整個陶瓷體積中 。

頻繁開關帶來的災難性老化

如果SSCB僅僅充當“斷路器”角色（可能數月或數年才動作一次清除短路），MOV完全勝任。但當SSCB被集成進MCC取代“接觸器”執行電機啟停時，每小時可能面臨數十次的常規關斷沖擊。這種頻繁的浪涌能量注入，揭示了MOV的致命弱點：累積性微觀結構退化 。

離子遷移與壓敏電壓漂移： 持續的重復性電壓沖擊會導致耗盡層內的鋅填隙離子和氧空位發生定向遷移，不可逆地削弱肖特基勢壘的高度。這在宏觀上表現為壓敏電壓（V1mA?）的持續下降 。

電流溝道化與晶界熔融： 陶瓷多晶結構具有固有的不均勻性。由于電流總是沿著阻抗最低的微觀路徑傳導，重復的能量脈沖會在MOV內部引發“電流溝道化（Current Channeling）”現象。這種局部的高強度焦耳熱（Joule Heating）無法迅速擴散，使得局部晶界長期處于高溫狀態。溫度梯度產生的巨大熱應力會導致晶粒破裂、Bi富集相的晶型轉變，甚至使得絕緣晶界層直接熔融穿孔 。

熱失控（Thermal Runaway）： 隨著勢壘的劣化和微觀短路的形成，MOV在標稱交流電網電壓下的穩態漏電流急劇增加 。漏電流的增加導致內部持續發熱，使得器件溫度升高。而MOV本身具有負溫度系數特性，溫度升高又進一步增大漏電流。這一正反饋循環最終引發完全的熱失控，導致MOV爆裂燃燒并形成幾千歐姆的高阻抗短路通道 。

研究表明，即使是遠低于MOV最大單次脈沖耐受極限（Imax?）的浪涌電流，在連續多脈沖（如8/20μs雷擊波形）轟擊下，也會因熱量無法及時耗散而導致其預期壽命呈現指數級衰減 。因此，試圖在MCC的高頻接觸器操作中，依賴MOV來生硬地吸收電機斷電時的電感反沖能量，在物理上是完全不可行的。

核心突破：基于網側電壓鎖相環（PLL）的創新軟關斷策略

為了在頻繁啟停操作下徹底保護MOV免受能量沖擊，從而大幅延長SSCB整體作為接觸器使用時的壽命，系統控制層面必須進行根本性創新。這就催生了基于網側電壓鎖相環（PLL）的算法級“軟關斷”策略 。這一策略的核心思想是：通過精確控制斷路器的切斷時序與斜率，主動限制電流變化率（di/dt），使得產生的感應電壓絕對峰值（Vgrid?+Ldtdi?）始終低于MOV的導通鉗位閾值。

摒棄傳統過零檢測的弊端

早期的交流無弧切換設備大多依賴電流過零檢測（Zero-Crossing Detection, ZCD）技術，即在檢測到交流負載電流自然過零的瞬間關斷半導體開關，從而理論上消除電感儲能 。然而，這種方法在復雜的電機負載面前顯得力不從心。首先，等待電流過零意味著長達半個工頻周期的不可控延遲；其次，電機在瞬態過程或低速運行時，電流波形往往嚴重畸變、夾雜諧波或包含直流偏置，導致電流過零點極難精確預測，微小的檢測誤差都會引發巨大的開關過電壓 。

鎖相環（PLL）的引入與時序計算

為擺脫對高噪電流信號的依賴，最新的控制策略轉向利用穩定得多的“電網電壓”來尋找最佳關斷時刻 。控制器中集成的同步參考系鎖相環（SRF-PLL）實時對三相交流電網電壓（Va?,Vb?,Vc?）進行采樣，并應用Park變換將其映射到以同步同步頻率旋轉的d?q坐標系中。通過比例積分（PI）調節器將正交軸分量（Vq?）驅動至零，PLL能夠精準、無延遲地輸出電網電壓的瞬時相位角（θ=ωt） 。

對于特定的感性電機負載，其功率因數角（電壓與電流的相位差）在穩態下是可預測的。系統通過提取PLL提供的電網電壓相位角，輔以預設或在線估算的電機阻抗模型，便能精確計算出即將到來的最佳“軟關斷相位角” 。

軟關斷執行：PWM包絡線的漸進式扼流

當電網電壓的相位到達由PLL確定的軟關斷觸發角時，SSCB的主控制芯片并不直接拉低所有SiC MOSFET的柵極信號，而是啟動一套高頻PWM序列 。此時，MOSFET以極高的頻率（例如數萬赫茲）開始進行斬波開關，且PWM的占空比在極短的時間窗口內（如幾個毫秒）按特定曲線從100%平滑遞減至0%。

在占空比逐漸收縮的過程中，電機的電感電流被強制進行漸進式的“擠壓”和衰減，而不是瞬間截?cái)?。由于電流下降斜率（di/dt）受到了PWM包絡線的嚴格限制，電機漏感和線路雜散電感兩端激發的瞬態感應電動勢（V=L?dtdi?）大幅降低，并被吸收于由并聯RC緩沖器（Snubber）和電機自身繞組電阻構成的局部放電回路中 。

MOV壽命無限化驗證

由于 di/dt 被徹底馴服，開關端子兩端的合成電壓峰值被嚴密控制在MOV的“導通膝點電壓”（Knee Voltage）之下 。這導致在每一次MCC指令電機停機的常規操作中，MOV都如同不存在一般，繼續保持著高阻絕緣的“休眠”狀態，完全不吸收任何能量 。

基于PLL相角的軟關斷策略徹底消除了由于頻繁切換給MOV帶來的多脈沖熱應力和晶界疲勞 。如此一來，MOV的壽命僅僅消耗在應對極其罕見的雷擊浪涌或真正的電網硬短路故障上。因此，系統成功地解決了SSCB在替代頻繁動作的機械接觸器時，因吸能元件易老化而導致的壽命瓶頸問題。

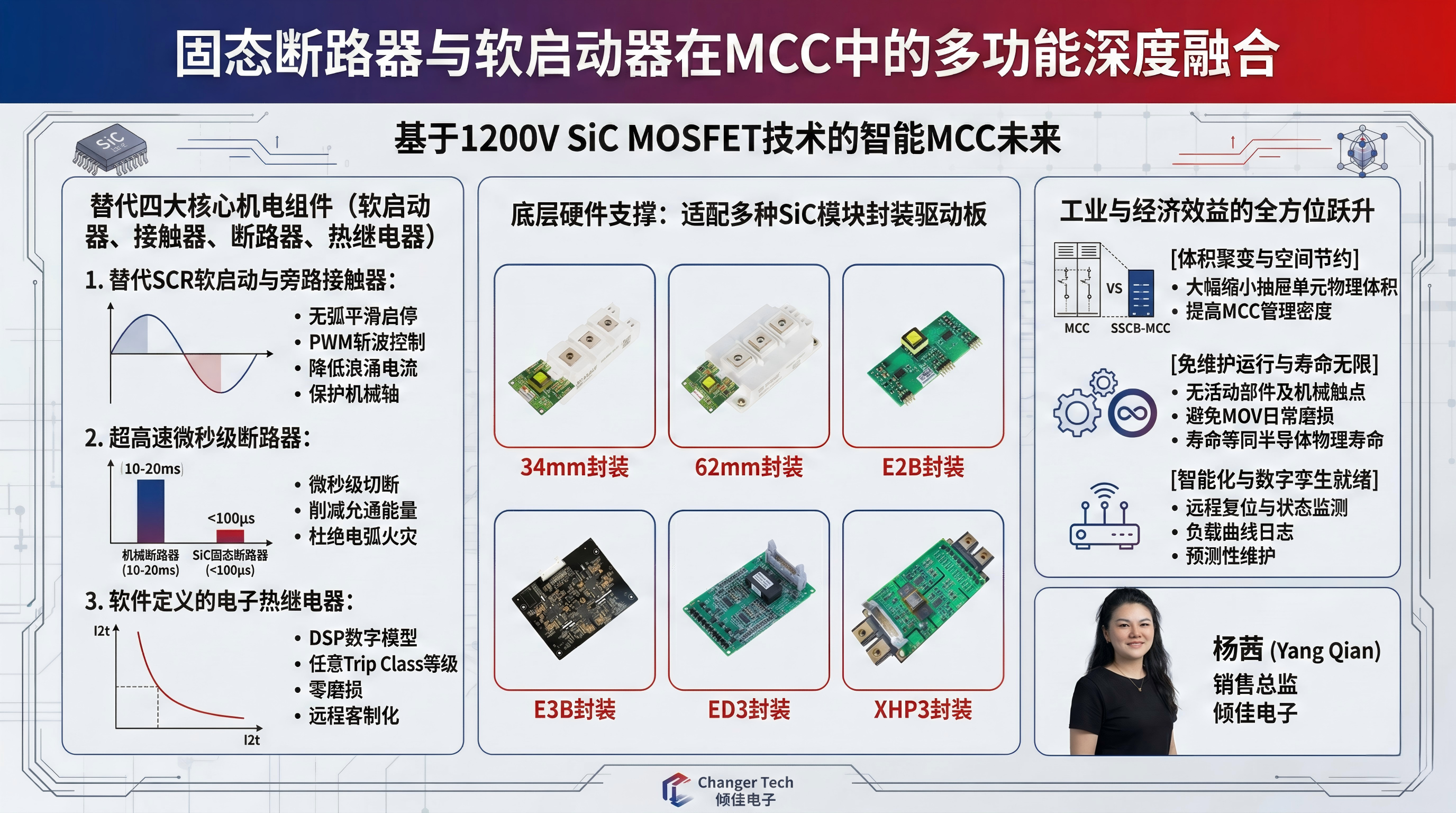

固態斷路器與軟啟動器在MCC中的多功能深度融合

在攻克了高頻操作壽命的難題之后，一臺基于1200V SiC MOSFET的SSCB便能夠順理成章地將電動機控制中心內的四大核心機電組件（軟啟動器、接觸器、斷路器、熱繼電器）徹底整合為單一硬件實體 。

替代SCR軟啟動與旁路接觸器

傳統的晶閘管軟啟動在控制電動機定子電壓以降低浪涌電流時，會產生劇烈的轉矩脈動與嚴重的高次諧波 。而在集成式SSCB架構中，控制單元在電機啟動階段利用同一組SiC MOSFET執行高頻PWM電壓斬波。無需依賴容易失效的電流傳感器進行閉環，僅通過開環或基于PLL的無傳感器電壓包絡線調制，即可實現電機端電壓的完美正弦化平滑上升，極大地限制了啟動突波電流（Inrush Current），保護了機械傳動軸和上游配電網免受沖擊 。

更關鍵的是，啟動過程結束后，控制信號將SiC MOSFET徹底置于完全導通狀態（施加恒定+18V柵壓）。得益于前文分析的如BMF160R12RA3僅7.5 mΩ的極低導通電阻，穩態運行期間的焦耳熱損耗微乎其微 。這徹底免除了傳統SCR軟啟動器旁路機械接觸器的需求，實現了啟動與穩態運行回路的完全固態化與統一 。

替代機械斷路器實現超高速微秒級保護

在此融合架構下，SSCB依舊保留了其作為頂級斷路器的硬核防線。如前文討論驅動器特性時所述，當驅動器硬件（如2CP0225Txx系列）的退飽和檢測機制偵測到真實短路事件時，能在數微秒內觸發硬件級保護 。

對于高達200A甚至更高的瞬態短路故障，SiC SSCB可在約100微秒內將其完全切斷，切斷速度是傳統機械斷路器（10-20毫秒）的百倍以上 。在此等極速響應下，系統允通能量（Let-through energy）被削減至幾乎可以忽略不計的程度，徹底杜絕了電弧噴濺及火災隱患，為整個廠區提供了無與倫比的安全裕度 。僅在此種罕見災難性故障瞬間，休眠中的MOV才會被短暫?jiǎn)拘?，吸收線路中不可控的巨大感性儲能，發揮其終極鉗位保護作用 。

軟件定義的電子熱繼電器

取代傳統易受環境干擾的雙金屬片熱繼電器，現代SSCB集成了高算力的數字信號處理器（DSP）。DSP可以根據實時監測到的高精度電流數據與電壓參數，運用數字化I2t熱累積模型實時推算電機繞組與外殼的真實溫升 。這意味著，系統可以僅僅通過修改軟件參數，便能任意模擬NEMA/IEC標準下的各種脫扣等級（Trip Class 10, 20, 30等），實現無滯后、零磨損、高度客制化的過載保護 。

工業與經濟效益的全方位躍升

這一多功能高度集成的變革，直接賦予了MCC如下顛覆性優勢：

體積聚變與空間節約： 傳統的MCC柜（如Eaton Freedom 2100系列或ABB MNS系統）由于需容納體積龐大的磁力接觸器、滅弧室及復雜接線槽，結構異常臃腫 。一體化SiC SSCB將元器件數量降至最低，大幅縮小了抽屜單元（Bucket）的物理體積，使得工廠能夠在同樣的配電室內管理數倍于以往的電機設備 。

免維護運行與壽命無限： 徹底去除了活動部件和機械觸點，避免了微電弧引發的電接觸面碳化和熔焊 。此外，PLL軟關斷策略徹底凍結了MOV的日常磨損，這使得SSCB的操作壽命幾乎等同于半導體的物理壽命，極大降低了維護停機成本 。

智能化與數字孿生就緒： 完全固態化的設備天然具備豐富的數字接口與通信能力，使得MCC不再是單純的配電箱，而是具備遠程復位、狀態監測、負載曲線日志記錄和預測性維護能力的智能邊緣計算節點 。

綜合器件物理學、驅動電路設計、材料老化機制以及數字控制算法的深度剖析，基于碳化硅（SiC）MOSFET的固態斷路器與軟啟動器融合架構，無疑是交流380V工業電機控制中心（MCC）的未來演進方向。以1200V、超低導通電阻的SiC功率模塊（如基本半導體的產品）和配備了有源米勒鉗位與退飽和保護的隔離柵極驅動器（如青銅劍技術方案）為底層硬件支撐，該架構史無前例地將短路切除、無弧啟停、無感軟啟與數字過載保護集于一身。

更為關鍵的是，該方案利用網側電壓鎖相環（PLL）對交流相位進行精準追蹤，并以此為基準實施高頻PWM“軟關斷”策略。這一算法層面的創新，徹底擺脫了傳統電流過零檢測的滯后與抗干擾性差的缺陷。通過主動調制使得電流變化率（di/dt）得到平滑控制，有效將日常接觸器操作下的瞬態反沖電壓壓制在氧化鋅壓敏電阻（MOV）的導通閾值之下。這種機制使得MOV免受高頻操作帶來的微觀結構熱損傷與累積性老化，將其使命純粹保留至極限故障的瞬間。這一系統級的深度融合與創新控制，不僅徹底攻克了固態元件頻繁操作的可靠性壁壘，更推動著整個現代工業驅動控制向著極致緊湊、極低損耗與全智能化的時代邁進。
