1. 引言:固態斷路器(SSCB)的崛起
隨著全球能源結構的深刻變革和數字化浪潮的加速推進,電力系統正經歷前所未有的技術革新。傳統的中心化交流(AC)電網模式正逐步向分布式、高效率的直流(C)微電網演進。在這一背景下,儲能系統、數據中心、電動汽車充電樁以及工業自動化等高功率直流應用場景對電力保護與控制提出了全新的要求。傳統的機械式斷路器因其物理工作原理,已難以滿足這些新興應用對高速、高可靠性和精確控制的嚴苛需求。這為一種顛覆性技術——固態斷路器(Solid-State Circuit Breaker, SSCB)的崛起創造了歷史機遇。

固態斷路器是一種利用半導體功率器件取代傳統機械觸點的創新型電路保護裝置。其核心思想是擺脫機械運動的束縛,通過電子開關的快速通斷來控制電流,從而實現對電路的超快速、高精度保護。作為SSCB的核心,寬禁帶(WBG)半導體器件,特別是碳化硅(SiC)MOSFET,憑借其卓越的材料特性,正成為SSCB實現高性能的關鍵使能技術。SiC材料的高禁帶寬度、高臨界電場和高熱導率使其器件能夠在高電壓、高溫度和高開關頻率下穩定運行,同時保持極低的能量損耗。傾佳電子將深入剖析SSCB相較于傳統機械斷路器的技術優勢,并重點探討SiC MOSFET在SSCB中的關鍵作用與技術價值,結合具體的應用仿真數據,為理解SSCB的潛力和未來發展方向提供全面的技術洞察。

2. 固態斷路器 vs. 傳統機械斷路器:技術優勢與性能對比

固態斷路器與傳統機械斷路器的核心差異在于其根本性的工作原理,這種差異直接決定了兩者在性能指標上存在顯著鴻溝,為電力保護領域帶來了“范式轉變”。

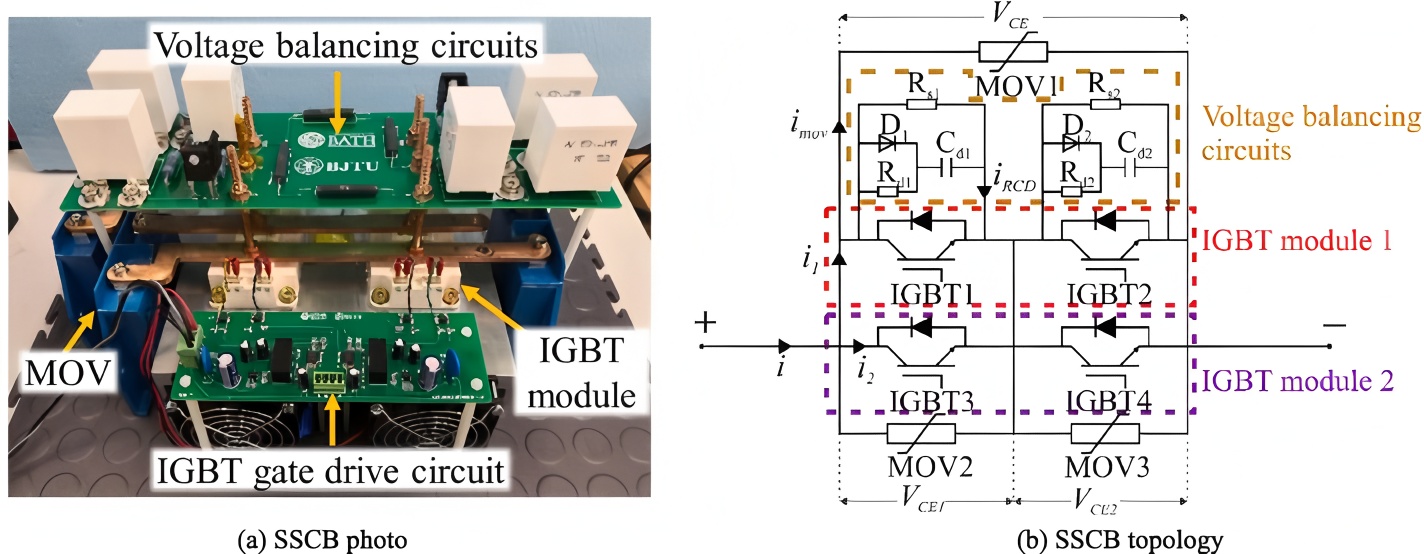

2.1 核心原理與操作機制對比
傳統機械斷路器的工作原理依賴于電磁線圈驅動的機械觸點。當電路出現故障時,電磁線圈的磁力驅動觸點物理性地分離,從而中斷電流。這一過程固有的機械延遲限制了其響應速度。更關鍵的是,在觸點分離的瞬間,電流會在觸點間產生高溫電弧,其中心溫度可達數千甚至上萬度,嚴重?zé)g觸點表面,不僅影響器件壽命,還可能引發火災風險 。為抑制電弧,機械斷路器需要配置復雜的滅弧系統,增加了體積和設計復雜性 。

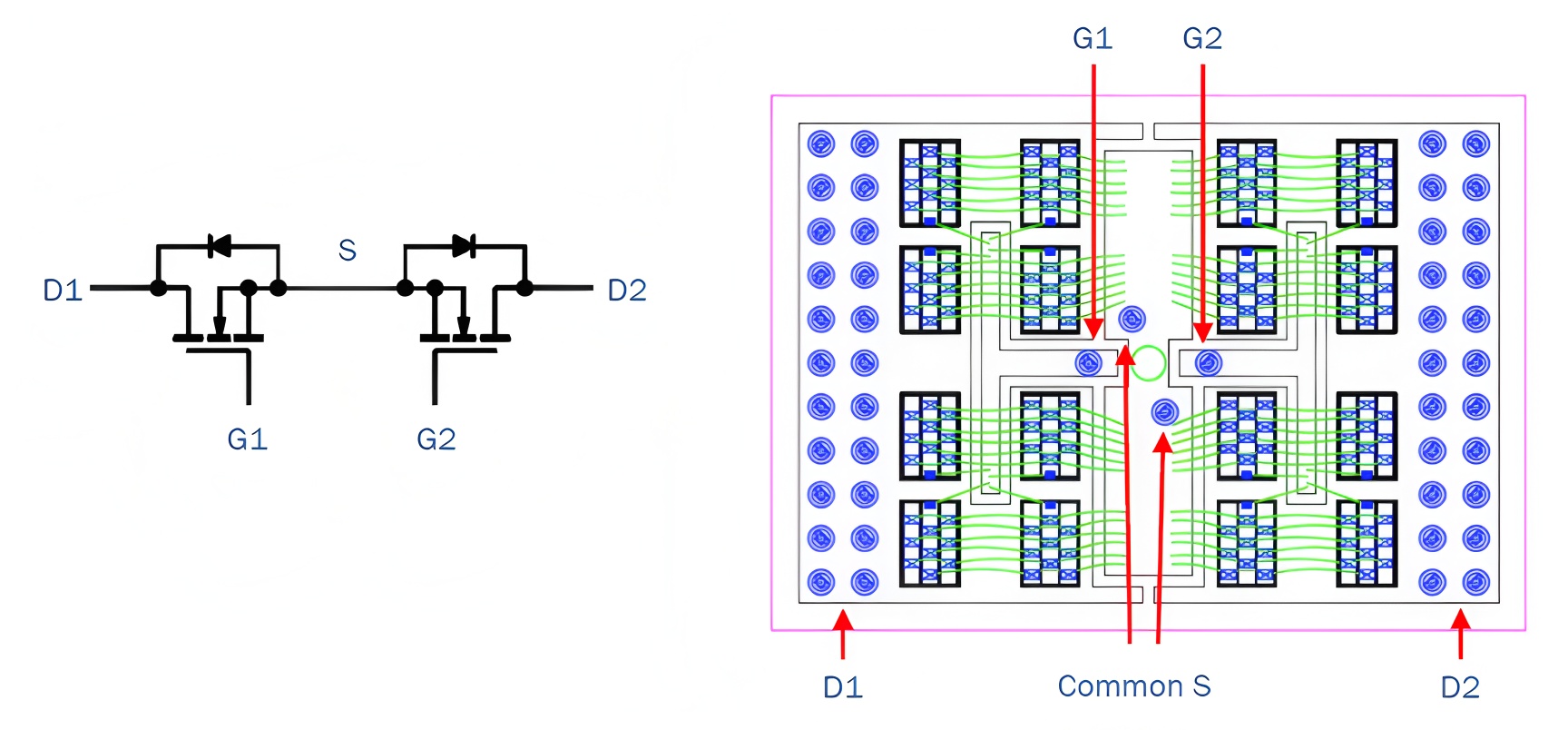

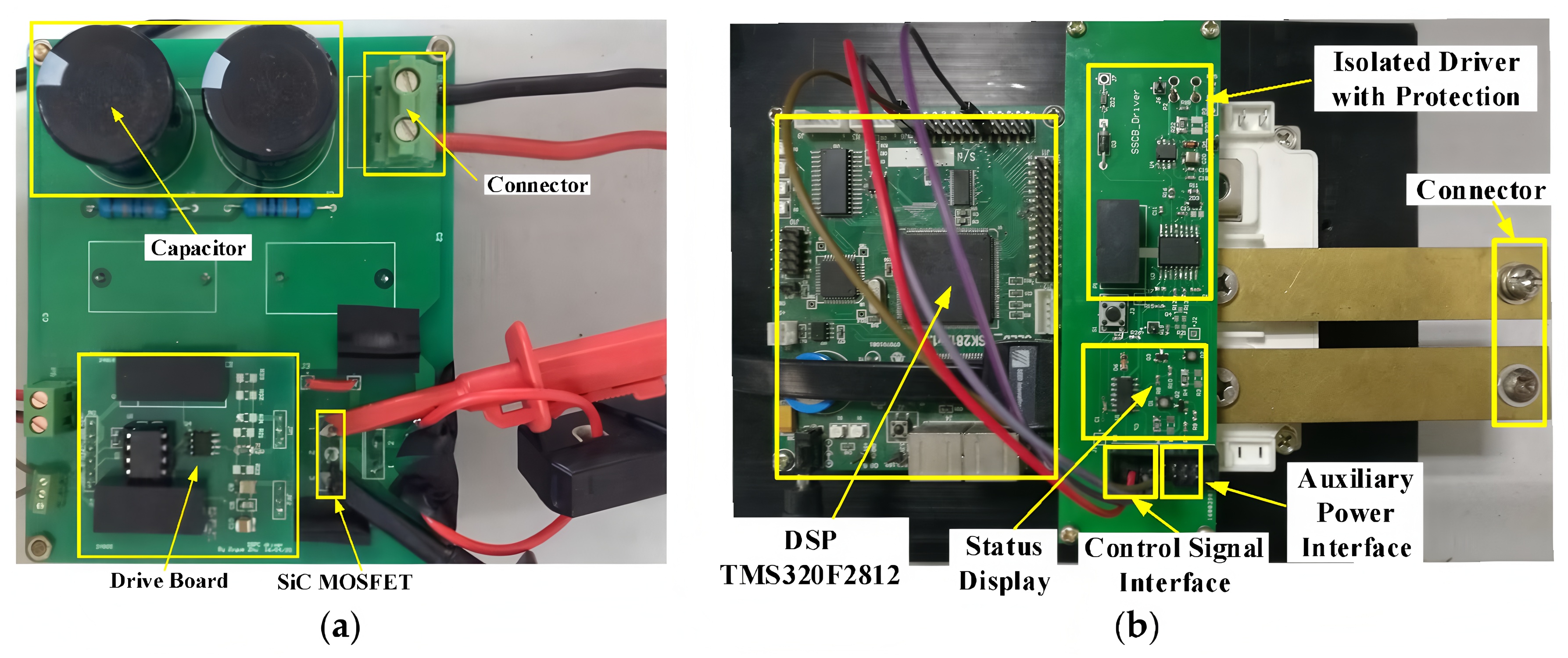

相比之下,固態斷路器摒棄了所有機械運動部件,而是采用半導體功率器件作為核心開關元件。例如,利用SiC MOSFET通過精確控制其柵極信號,可以在導通或關斷瞬間實現電流的快速切換。由于沒有任何機械運動,SSCB在開斷過程中不會產生電弧,從根本上消除了電弧燒蝕觸點和觸點焊死的風險 。這種無物理磨損、無電弧產生的特性,使得SSCB能夠?qū)崿F(xiàn)超高可靠性和無限次的開關循環,這是機械斷路器無法比擬的 。

2.2 性能指標的量化優勢
SSCB在性能指標上的優勢并非概念性,而是可以被量化和驗證的:

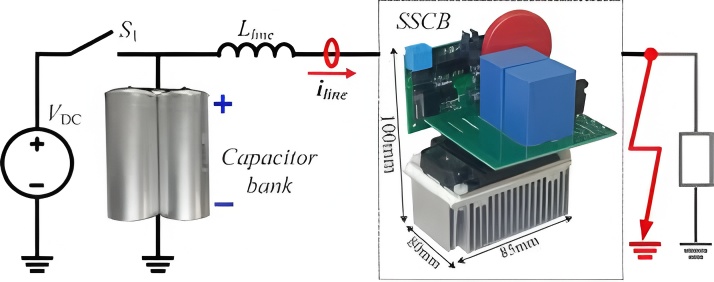

響應速度: 傳統機械斷路器的工作速度通常以毫秒為單位,這一延遲在面對瞬時短路故障時,可能不足以在設備損壞前及時切斷電源 。而固態斷路器因其半導體本質,可以在極短的微秒(μs)甚至亞微秒級內完成故障電流的開斷,其響應速度比機械斷路器快數百倍。這種毫秒到微秒級的跨越,使得SSCB能夠在故障電流對敏感或昂貴的電力電子設備造成永久性損害之前,就將其有效隔離 。例如,在低壓直流微電網發生短路故障時,SSCB可以快速有效地將故障區域隔離,確保了整個電網的穩定運行 。
可靠性與壽命: 機械斷路器由于金屬觸點的機械磨損和電弧燒蝕,其可進行的開關周期數是有限的,且性能會隨使用次數而下降 。相比之下,SSCB沒有活動部件,因此理論上可以進行無限次的連接/斷開循環而不會出現性能退化 。此外,早期固態繼電器依賴光電隔離技術,其內部LED的老化會影響可靠性 ?,F(xiàn)代SSCB則發展出了更可靠的電容式或電感式隔離技術,能夠更快速地傳輸信號并提供診斷信息,進一步提升了系統可靠性 。SSCB的這種長期穩定性和高可靠性,使其在對維護成本和停機時間高度敏感的關鍵應用中,具有無可比擬的優勢。
功能集成與智能化: SSCB的固態本質使其能夠輕松集成先進的軟件算法和控制邏輯。它不僅能提供基本的過載和短路保護,還能實現欠壓保護、過溫保護等多種復雜功能 。更重要的是,SSCB可以作為智能電網的一個節點,充當輔助計量電表,實時提供電路的功耗數據,從而幫助工程師識別異常情況、增強配電系統的性能 。這種將保護、監測和通信功能集成于一體的能力,為實現智能電網的精細化控制和能效管理奠定了基礎。

固態斷路器與機械斷路器關鍵性能指標對比
| 特性 | 固態斷路器 (SSCB) | 傳統機械斷路器 | 優勢說明 |
|---|---|---|---|
| 工作原理 | 半導體開關 | 機械觸點 | 無物理磨損,無電弧 |
| 響應速度 | 微秒(μs)級 | 毫秒級 | 故障隔離速度快數百倍 |
| 開關壽命 | 無限次循環 | 有限次數,隨時間磨損 | 極高可靠性和耐久性 |
| 電弧風險 | 無 | 有 | 消除燒蝕和火災隱患 |
| 功能集成 | 可編程、多功能集成 | 基礎保護 | 易于實現智能化管理 |
| 體積/重量 | 緊湊、小型化 | 相對較大 | 提高功率密度,節省空間 |
SSCB的出現不僅僅是簡單的硬件替代,它為電力系統保護帶來了根本性的變革。通過使用半導體開關,SSCB從根本上解決了傳統斷路器在速度、壽命和可編程性上的固有瓶頸。這種固態、可編程的特性,使得SSCB能夠被深度集成到數字控制系統中,實現實時監測、數據采集和智能決策,從而將傳統的“斷電保護”升級為“智能預測與控制”。這種能力在微電網、數據中心等需要精細化控制的復雜系統中具有核心價值,為整個電力系統的能效管理、故障自愈和功率平衡提供了前所未有的能力。

3. SiC MOSFET在SSCB中的關鍵作用與技術價值
SiC MOSFET作為新一代寬禁帶半導體器件,以其卓越的物理特性,為固態斷路器(SSCB)提供了前所未有的性能支撐,使其在功率半導體驅動、損耗控制、熱管理以及系統效率提升方面超越了傳統的硅基器件(如IGBT)。
3.1 寬禁帶半導體特性綜述


SiC材料擁有比硅(Si)更高的禁帶寬度(約是硅的3倍)、更高的臨界電場強度(約是硅的10倍)以及更高的熱導率(約是硅的3倍)。這些核心物理特性賦予了SiC器件以下關鍵優勢:
高耐壓能力: 允許在更高的電壓下工作,且器件尺寸更小。
低導通損耗: 實現了極低的導通電阻(RDS(on)?)。
低開關損耗: 快速的開關速度和沒有電流拖尾效應。
高熱性能: 可在更高的結溫下穩定工作,并簡化散熱設計。
3.2 SiC MOSFET核心參數深度分析

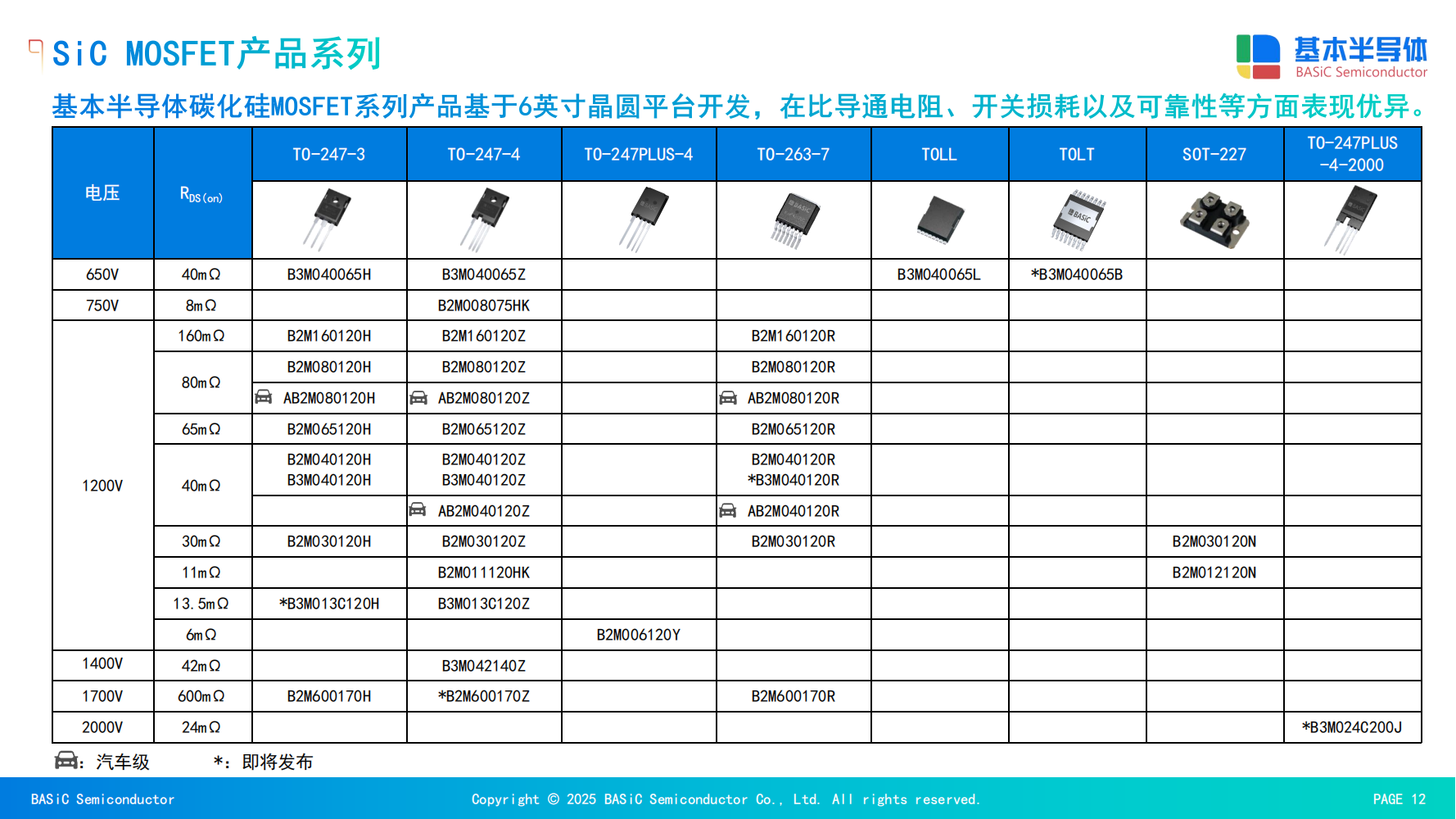

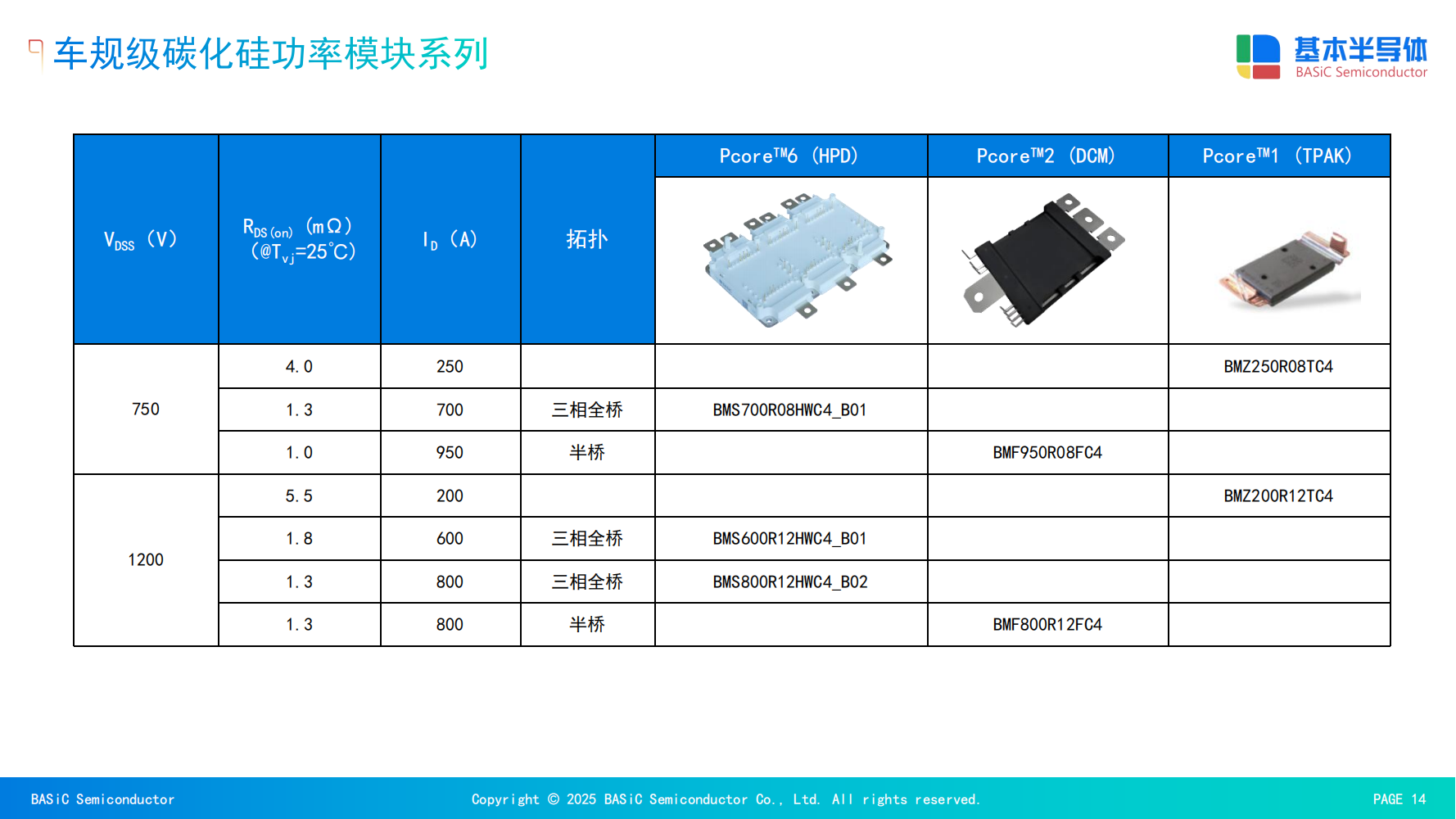

SiC MOSFET在SSCB中的性能優勢可通過其關鍵電學和熱學參數得到量化證明。以下是來自基本半導體的BMF和B3M系列產品手冊的關鍵數據分析:

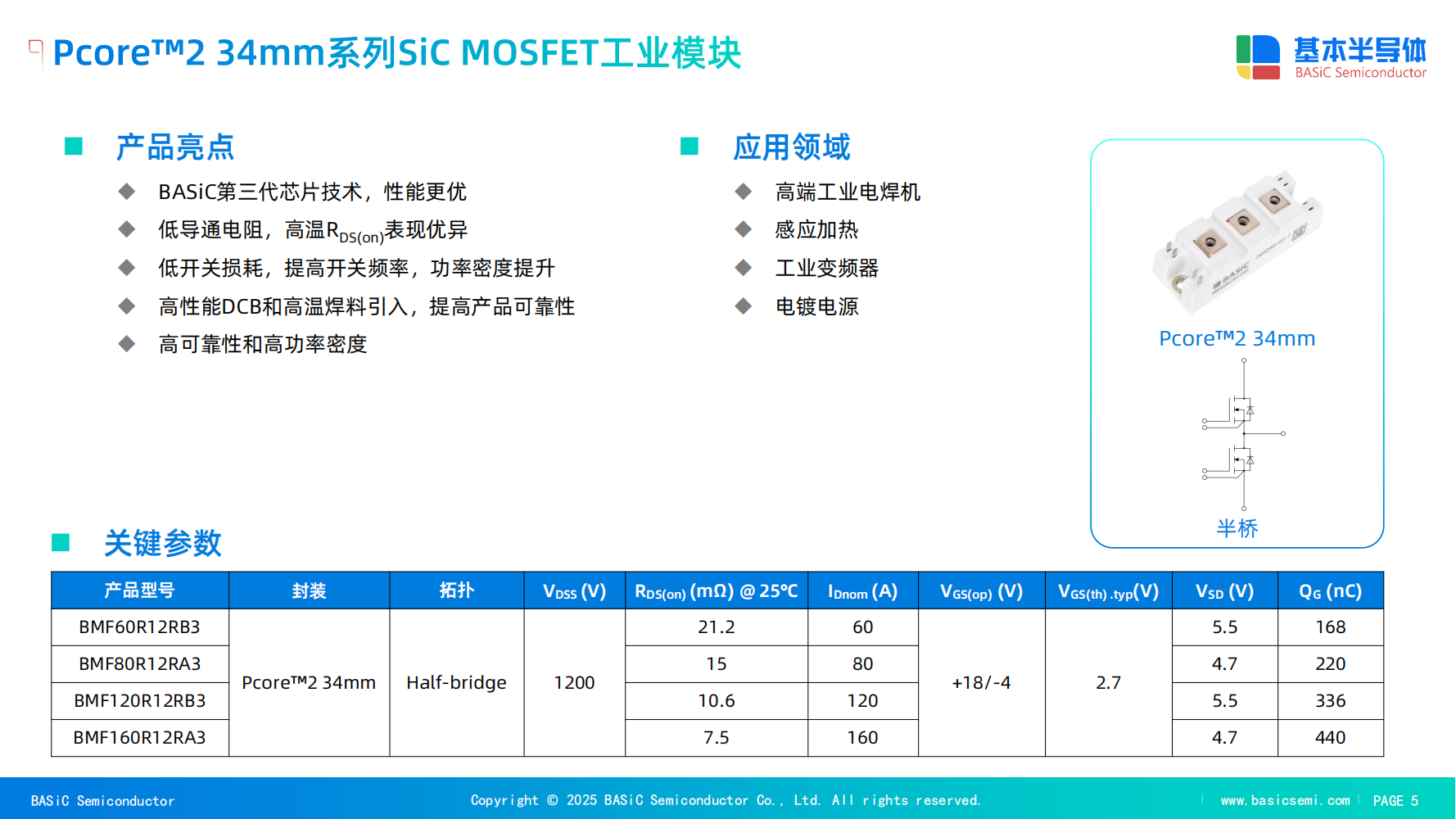

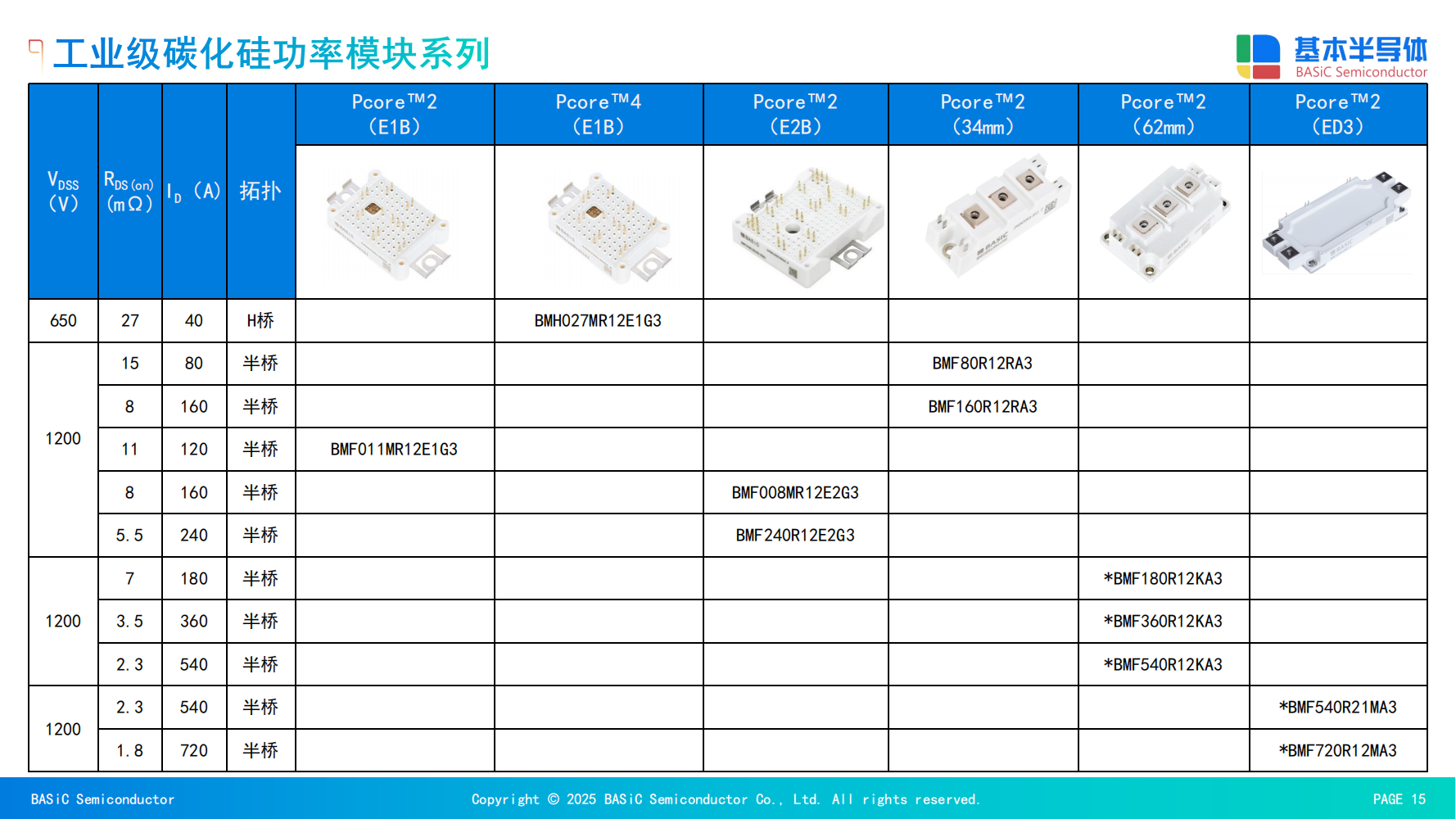

表2:BMF系列SiC MOSFET模塊核心電學與熱學參數概覽
| 產品型號 | 封裝 | VDS (V) | ID (A)@TC | RDS(on)? (mΩ)@25℃ | Eon? (mJ)@175℃ | Eoff? (mJ)@175℃ | Rth(j?c)? (K/W) |
|---|---|---|---|---|---|---|---|
| BMF60R12RB3 | 34mm | 1200 | 60@80℃ | 21.2 | 2.0 | 1.0 | 0.70 |
| BMF80R12RA3 | 34mm | 1200 | 80@80℃ | 15.0 | 2.7 | 1.3 | 0.54 |
| BMF120R12RB3 | 34mm | 1200 | 120@75℃ | 10.6 | 6.9 | 3.5 | 0.37 |
| BMF160R12RA3 | 34mm | 1200 | 160@75℃ | 7.5 | 9.2 | 4.5 | 0.29 |
| BMF360R12KA3 | 62mm | 1200 | 360@90℃ | 3.7 | 8.8 | 4.6 | 0.11 |
| BMF540R12KA3 | 62mm | 1200 | 540@90℃ | 2.5 | 15.2 | 12.7 | 0.07 |
數據來源: BMF60R12RB3 , BMF80R12RA3 , BMF120R12RB3 , BMF160R12RA3 , BMF360R12KA3 , BMF540R12KA3

低導通損耗: 導通電阻$R_{DS(on)}$是決定導通損耗的核心參數。如表2所示,隨著額定電流(ID)的增加,BMF系列模塊的$R_{DS(on)}$在$25^{circ}C$時從21.2 mΩ降至2.5 mΩ,這使得大電流應用中的傳導損耗顯著降低。在實際應用中,器件工作時結溫會升高,BMF80R12RA3的$R_{DS(on)}$在$T_{vj}=175^{circ}C$時從15.6 mΩ增至27.8 mΩ,增幅約為78%,但相比傳統硅器件,這一增幅仍然可控,確保了其在高溫下的優異性能 。
低開關損耗: 開關損耗$E_{on}$和$E_{off}$是決定器件高頻工作效率的關鍵。BMF540R12KA3模塊在$T_{vj}=175^{circ}C$下的開通和關斷損耗分別為15.2 mJ和12.7 mJ,測試條件為VDS?=600V和ID?=540A 。這種低開關損耗特性,使得SiC器件能夠支持遠高于傳統硅器件的開關頻率,從而能夠減小無源器件(如電感、電容和變壓器)的尺寸,最終顯著提高系統的功率密度 。

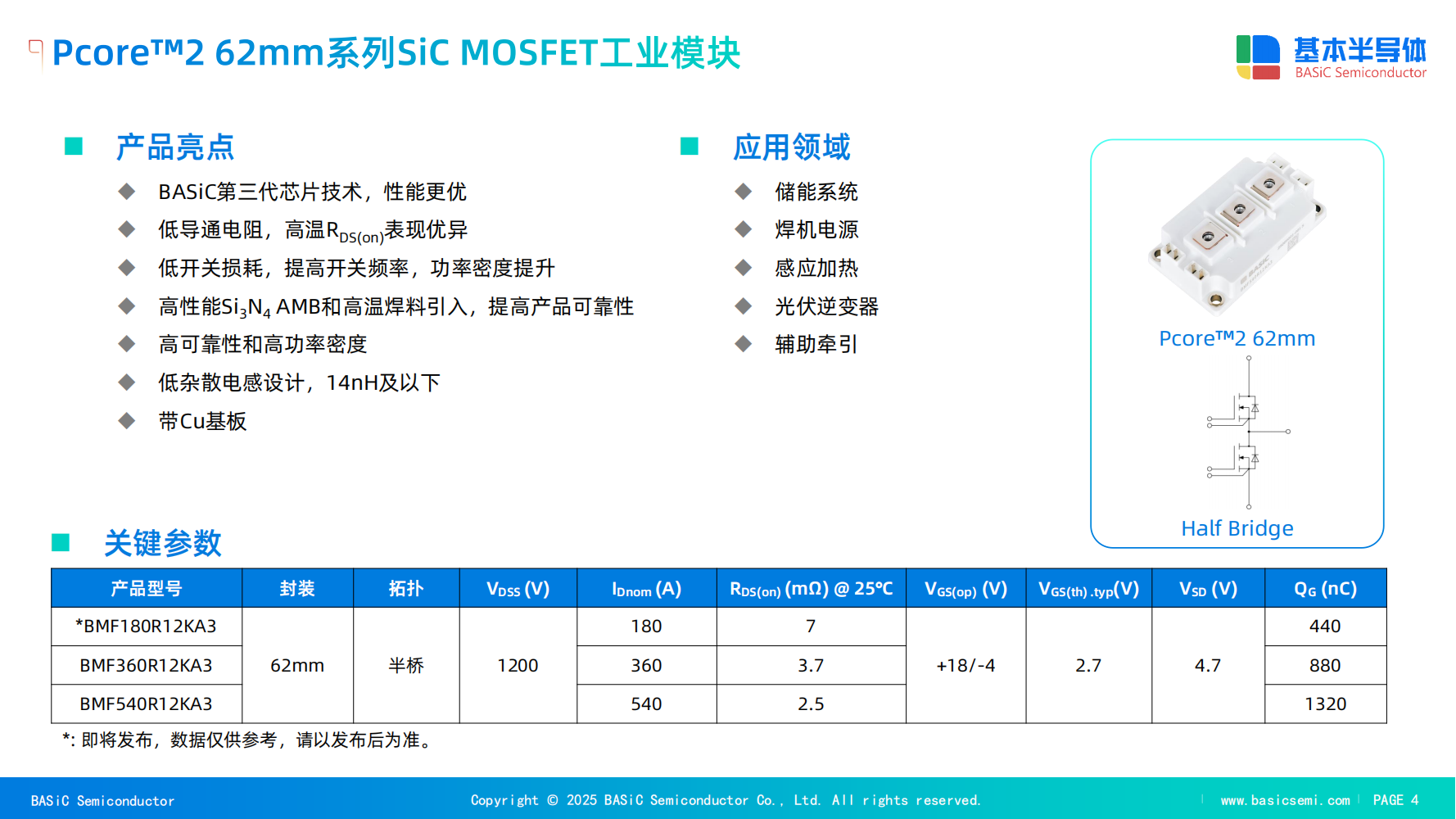

高熱性能與先進封裝: SiC芯片本身的高熱導率使得其能夠承受更高的結溫(Tvj?) 。然而,要將芯片產生的熱量有效導出,先進的封裝技術至關重要。BMF系列大功率模塊(如BMF360R12KA3和BMF540R12KA3)采用了高性能的
Si3?N4?陶瓷基板(AMB)和銅基板封裝 。相比于傳統的 Al2?O3?和AlN基板,Si3?N4?基板在熱導率、熱膨脹系數和抗彎強度方面表現出色,特別是在熱循環壽命測試中,其在1000次溫度沖擊試驗后仍能保持良好的結合強度,遠優于Al2?O3?和AlN基板在10次沖擊后出現分層的現象。這種可靠的封裝技術為SiC芯片在高功率密度應用中的長期穩定運行提供了保障 。
3.3 SiC MOSFET vs. Si-IGBT:性能對比與仿真數據解讀
SiC MOSFET相對于Si-IGBT的性能優勢,通過在典型應用中的仿真數據得到了有力證明。這種優勢不僅體現在單個器件的損耗降低,更在于系統層面的效率和功率密度提升

表4:電焊機應用中BMF80R12RA3與傳統IGBT模塊的損耗和效率仿真對比
| 模塊型號 | 開關頻率 | 導通損耗 (W) | 開關損耗 (W) | 總損耗 (H橋) (W) | 整機效率 (%) |
|---|---|---|---|---|---|
| BMF80R12RA3 (SiC) | 80kHz | 16.17 | 50.51 | 266.72 | 98.68 |
| 1200V/100A IGBT | 20kHz | 37.66 | 111.49 | 596.6 | 97.10 |
Export to Sheets
測試條件: VDC?=540V, Pout?=20kW, TH?=80°C, D=0.9。數據來源:
電焊機應用仿真: 在20kW的全橋電焊機拓撲仿真中,BMF80R12RA3(SiC)模塊在高達80kHz的開關頻率下工作,其總損耗僅為266.72 W。與之形成鮮明對比的是,傳統的1200V/100A IGBT模塊在較低的20kHz開關頻率下,總損耗高達596.6 W 。這意味著,盡管SiC的開關頻率是IGBT的4倍,但其總損耗仍僅為后者的一半左右。這使得整機效率從97.10%提升至98.68%,提高了約1.58個百分點。此外,更高的開關頻率還帶來了減小電焊機體積、降低噪聲和提升動態響應速度的額外好處 。
表5:電機驅動應用中BMF540R12KA3與IGBT模塊的性能仿真對比
| 模塊類型 | 型號 | 載頻 | 單開關總損耗 (W) | 輸出有功功率 (kW) | 效率 (%) | 最高結溫(℃) |
|---|---|---|---|---|---|---|
| SiC MOSFET | BMF540R12KA3 | 12kHz | 242.66 | 237.6 | 99.39 | 109.49 |
| IGBT | FF800R12KE7 | 6kHz | 1119.22 | 237.6 | 97.25 | 129.14 |
Export to Sheets
測試條件: Vdc?=800V, 相電流300Arms, 相電壓330Vrms, 散熱器溫度80℃。數據來源:

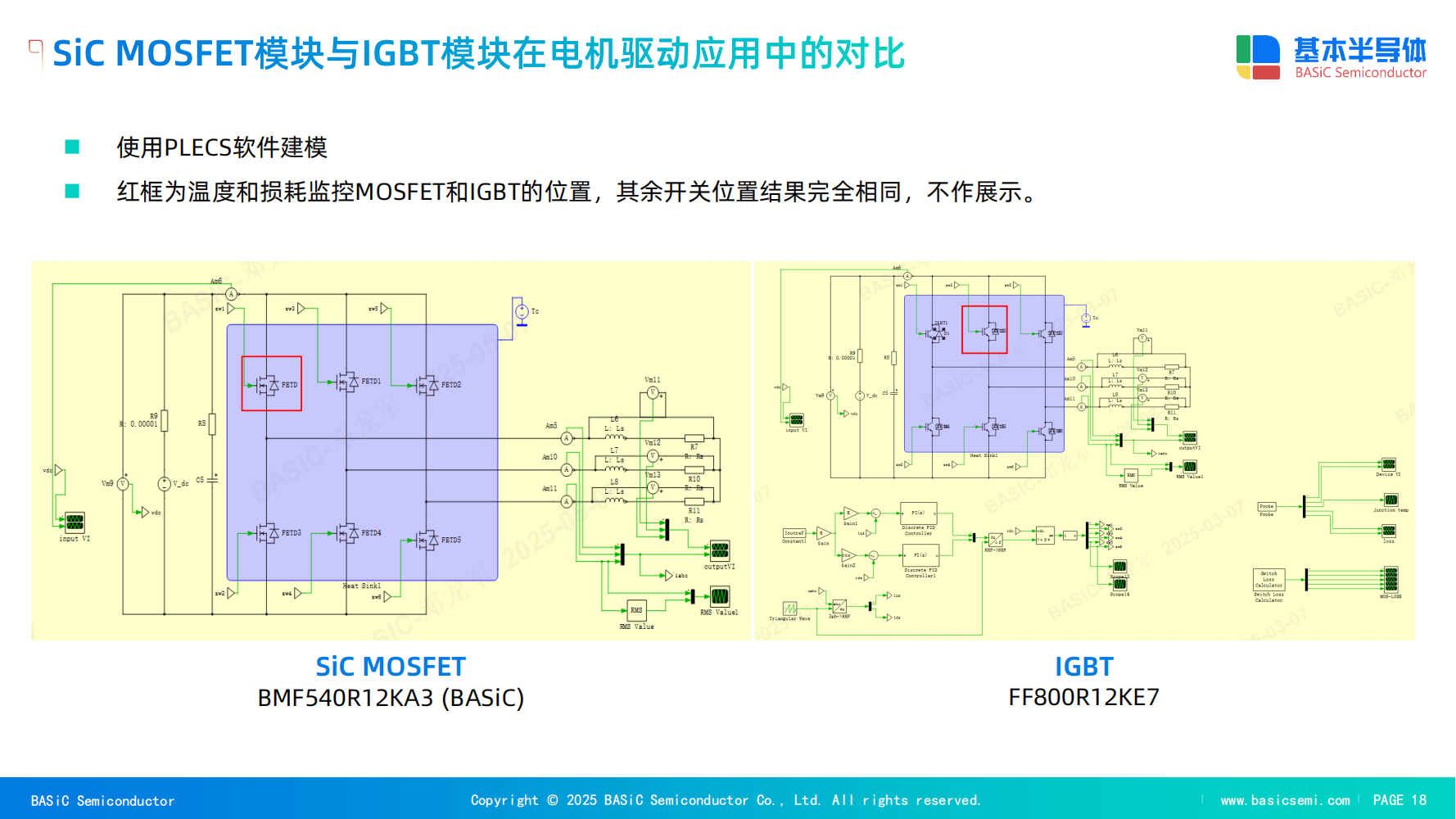

電機驅動應用仿真: 在電機驅動應用中,對BMF540R12KA3(SiC)與FF800R12KE7(IGBT)的仿真對比顯示,SiC模塊能夠在IGBT兩倍的開關頻率下工作(12kHz vs. 6kHz) 。盡管如此,SiC模塊的單開關總損耗僅為242.66 W,而IGBT模塊高達1119.22 W,SiC器件的損耗優勢顯著。這使得系統效率從97.25%大幅提升至99.39%,最高結溫也從129.14℃降低至109.49℃ 。
功率密度提升: 在相同的熱約束條件下(散熱器溫度80℃,結溫限制Tj?≤175°C),BMF540R12KA3在12kHz開關頻率下可輸出高達520.5 Arms的相電流,而IGBT模塊在6kHz下僅能輸出446 Arms 。這表明,SiC器件在高頻工作時,能夠在相同熱量限制下實現更高的功率輸出,從而顯著提升系統的功率密度 。
SiC MOSFET的高性能特性,尤其是低損耗,形成了一個正向循環,驅動了SSCB在系統層面的革命性變革。SiC的低導通和開關損耗使得器件在工作時產生的熱量大大減少,這不僅允許器件在更高的開關頻率和電流密度下工作,同時降低了對散熱系統的要求。更高的開關頻率反過來又允許使用體積更小、重量更輕的無源器件(如電感、電容和變壓器),從而顯著減小了整個系統的尺寸,提高了功率密度。這種高功率密度和高效率的綜合優勢,正是儲能系統、數據中心等應用的核心需求,能夠直接轉化為更低的總體擁有成本(TCO)和更優的系統性能。因此,SiC不僅僅是“性能更好”的器件,它還是“系統級優化”的決定性因素。
3.4 SiC MOSFET驅動挑戰與解決方案
盡管SiC MOSFET具有諸多優勢,但其高速開關能力并非沒有代價,它對驅動電路和保護策略提出了比傳統Si器件高得多的要求。
米勒現象與誤開通風險: 在橋式電路中,當一個開關管快速開通時,其高dv/dt(電壓變化率)會通過器件的寄生柵-漏電容(Cgd?)在處于關斷狀態的對管門極產生感應電流,從而抬高對管的門極電壓(Vgs?),這一現象被稱為米勒效應 。由于SiC MOSFET的開關速度遠高于IGBT,其 dv/dt也更高,因此產生的米勒電流更大。此外,SiC的門檻電壓(VGS(th)?)較低,且會隨溫度升高而降低,使得其在高溫下更容易因米勒效應被誤開通,造成橋臂直通,器件損壞 。
米勒鉗位(Miller Clamp)功能: 為有效應對米勒效應,驅動SiC MOSFET時,米勒鉗位功能被認為是必要的解決方案。米勒鉗位通過在門極電壓降至特定閾值(例如2V)后,打開一個內部的低阻抗通路,將柵極電荷快速泄放到負電源軌 。來自BMF80R12RA3的實測波形顯示,當采用-4V關斷下管且無米勒鉗位時,下管門極電壓會被抬高到2.8V,存在誤開通風險。而當有米勒鉗位時,門極電壓被有效抑制,保持在負電壓關斷狀態,從而消除了誤開通的風險 。

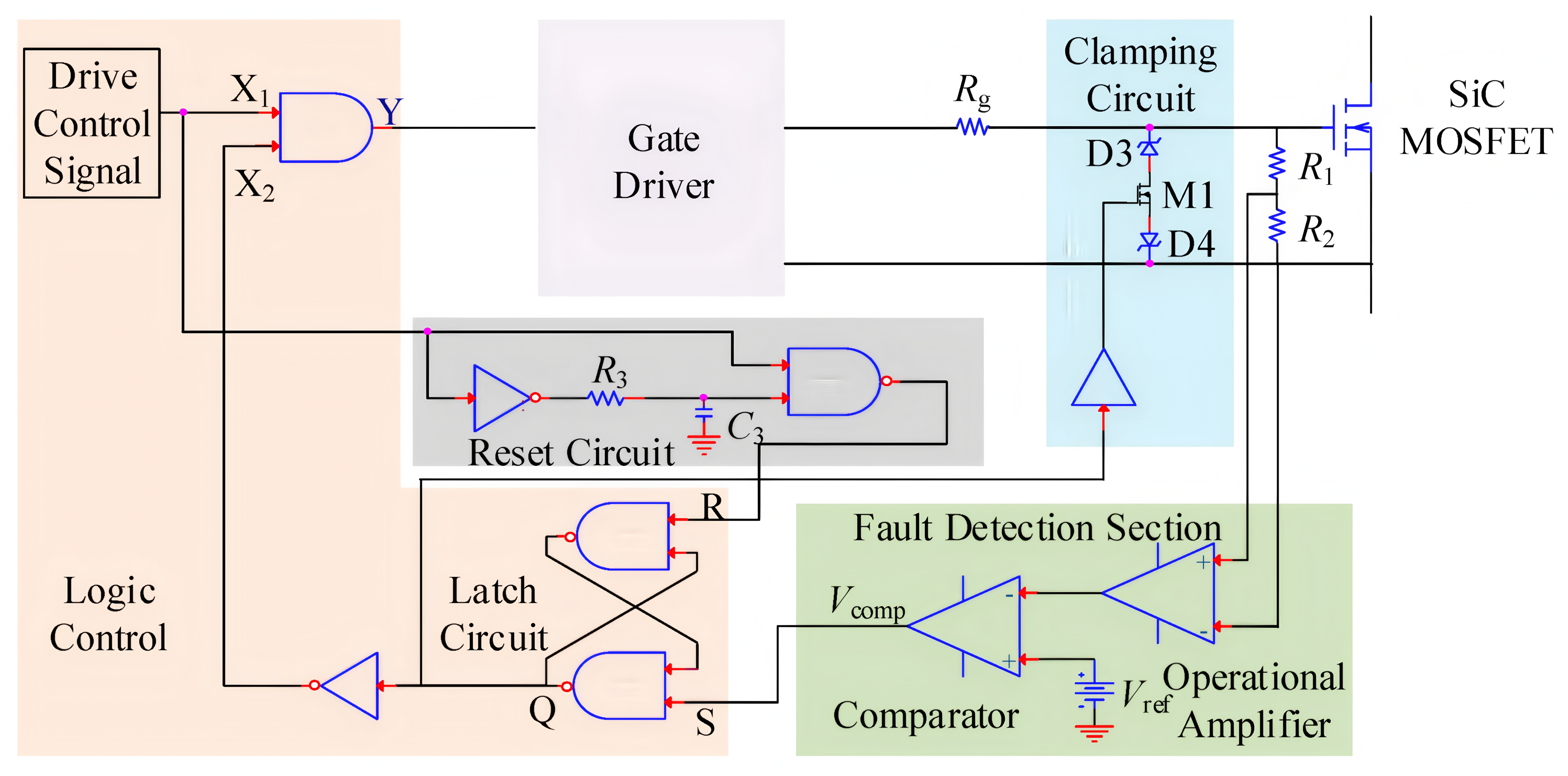

短路保護的特殊要求: SiC MOSFET和IGBT在短路特性上存在顯著差異。傳統IGBT在短路時進入飽和區,電流會自我限制,短路承受時間通常大于10μs。而SiC MOSFET在短路時進入線性區,電流會持續升高,短路承受時間通常小于5μs,甚至在某些情況下小于2μs 。因此,針對SiC器件的短路保護電路需要具備超快響應能力,其響應時間需小于3μs,甚至更短。此外,高 di/dt帶來的關斷過電壓尖峰也是一個挑戰,需要通過軟關斷策略來權衡關斷損耗和過電壓,以防止器件損壞 。這表明,要充分發揮SiC的潛能,需要從器件、驅動、保護到系統層面進行整體協同設計。
3.5 不同陶瓷覆銅板材料性能對比
高性能封裝是發揮SiC器件潛力的關鍵。在SiC MOSFET模塊中,陶瓷覆銅板(DCB)扮演著重要的角色,其材料性能直接影響模塊的熱阻和可靠性。
表6:不同陶瓷覆銅板材料性能對比
| 類型 | Al2?O3? | AIN | Si3?N4? | 單位 |
|---|---|---|---|---|
| 熱導率 | 24 | 170 | 90 | W/mk |
| 熱膨脹系數 | 6.8 | 4.7 | 2.5 | ppm/K |
| 抗彎強度 | 450 | 350 | 700 | N/mm2 |
| 斷裂強度 | 4.2 | 3.4 | 6.0 | Mpa/m2 |
| 剝離強度 | 24 | - | ≥10 | N/mm |
Export to Sheets
數據來源:
如表6所示,Si3?N4?基板在熱導率方面優于Al2?O3?但略遜于AlN。然而,其在熱膨脹系數和抗彎強度方面表現優異,特別是其抗彎強度高達700 N/mm2,遠高于Al2?O3?和AlN。這使得Si3?N4?基板在熱循環和機械應力下具有更高的可靠性,不易開裂,因此非常適合作為SiC MOSFET模塊的基板材料 。這種先進材料的選擇,體現了模塊設計在材料層面為SiC芯片性能提供保障的深層考慮。
4. SSCB在核心應用領域的深化洞察
固態斷路器(SSCB)憑借其獨特的技術優勢,已成為儲能系統和數據中心等關鍵領域不可或缺的組件,其應用價值遠超簡單的電路保護。
4.1 儲能系統(ESS)
儲能系統作為電力基礎設施的重要組成部分,對效率、功率密度和可靠性有著極高要求。電池組管理系統(BMS)需要精準、快速的保護機制來應對瞬時短路等故障,以保護昂貴的電池單元并確保系統安全 。SSCB正是在這些方面為ESS帶來了巨大的價值:
高效率與能量損耗降低: 采用SiC MOSFET的SSCB能夠顯著降低導通損耗和開關損耗 。例如,在儲能系統中,與額定功率相同的AC/DC變流器相比,DC/DC變流器的效率更高,同時無感應效應和更低的功率損耗能減小電纜尺寸,簡化配電系統布線 。此外,SiC器件還能將光伏逆變器的轉換效率從96%提升至99%以上,能量損耗降低50%以上 。這些效益在ESS的整個生命周期中,能夠顯著降低運營成本(OPEX),提升系統經濟性。
快速故障隔離與系統可靠性: 儲能系統通常由多個電池簇或模塊組成。一旦發生短路故障,SSCB的微秒級響應能力可以迅速隔離故障區域,防止故障電流在整個系統內蔓延 。這種快速隔離機制是確保ESS整體穩定性和安全性的關鍵。SSCB的高可靠性也減少了因斷路器故障導致的系統停機風險,提高了系統正常運行時間。
支持高功率密度: SiC-SSCB的高效率和緊湊設計使其能夠縮小儲能系統的體積和占地面積,從而降低部署成本。這種高功率密度特性是未來儲能系統發展的重要方向。
4.2 數據中心
數據中心作為現代數字經濟的基石,面臨著巨大的能耗挑戰和有限的機房空間。其配電系統需要具備高功率密度、高能效和極高的供電可靠性,以確保服務器等IT設備的穩定運行 。SSCB正是在這些領域提供了革命性的解決方案:
支持直流微電網架構: 傳統數據中心通常采用AC配電架構,但HVDC(高壓直流)系統因其高能效正逐漸成為主流 。SSCB是構建高效、可靠的直流微電網配電架構的關鍵組件 。利用SSCB,可以實現直流固態變壓器(SST)等核心設備,從而在數據中心中引入儲能電池、光伏電站等新能源,并為IT設備提供穩定的直流電源 。
高功率密度與空間優化: 數據中心機房空間寸土寸金,配電單元(PDU)的體積是關鍵考量因素。SSCB的緊湊設計能夠有效縮小PDU的尺寸,在有限的機柜空間內實現更高的功率密度 。這不僅節省了寶貴的機房空間,還通過優化設備氣流冷卻和電纜管理,進一步提升了系統的散熱性能 。
提供超純凈電能: 在數據中心的應用中,供電質量是保障服務器穩定運行的根本。SSCB憑借SiC器件的高頻特性和精確控制能力,能夠有效抑制電網噪聲和諧波,為下游IT負載提供超純凈的電源(總諧波失真THD<1%) 。 ?
SSCB在儲能和數據中心的應用,不僅是技術上的可行性,更是經濟和戰略上的必然選擇。盡管SSCB的初始成本可能高于傳統機械斷路器,但其帶來的高效率(降低電費)、高功率密度(節省空間)和超高可靠性(避免停機損失)可以在更短的周期內收回成本,實現更低的TCO。此外,SSCB是實現未來直流微電網、智能配電架構的基石,為企業提供了在能效和可靠性方面領先于競爭對手的戰略優勢。
深圳市傾佳電子有限公司(簡稱“傾佳電子”)是聚焦新能源與電力電子變革的核心推動者:
傾佳電子成立于2018年,總部位于深圳福田區,定位于功率半導體與新能源汽車連接器的專業分銷商,業務聚焦三大方向:
新能源:覆蓋光伏、儲能、充電基礎設施;
交通電動化:服務新能源汽車三電系統(電控、電池、電機)及高壓平臺升級;
數字化轉型:支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命,響應國家“雙碳”政策(碳達峰、碳中和),致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊,配套驅動板及驅動IC,請搜索傾佳電子楊茜

5. 結論與未來發展趨勢




傾佳電子對基于SiC MOSFET的固態斷路器(SSCB)技術進行了深入分析,揭示了其相較于傳統機械斷路器的顛覆性優勢和在關鍵應用領域的巨大價值。
核心結論:
性能優勢: SSCB憑借其半導體工作原理,實現了微秒級的超快速響應、無限次的開關循環和無電弧風險,在速度、壽命和可靠性上全面超越了傳統機械斷路器。
SiC MOSFET的決定性作用: SiC器件的低導通損耗、低開關損耗和高熱性能是實現SSCB高性能的核心。通過電焊機和電機驅動應用的仿真數據,驗證了SiC模塊能將系統效率提升高達2個百分點以上,并在相同熱約束下實現更高的功率密度。
驅動與保護的挑戰: SiC的高速開關特性帶來了米勒效應和更弱的短路承受能力等挑戰。然而,通過米勒鉗位功能和超快速短路保護策略等先進驅動方案,這些挑戰能夠被有效解決,確保了SSCB系統的穩定可靠運行。
關鍵應用價值: 在儲能系統和數據中心等領域,SSCB通過提供高效率、高功率密度和快速故障隔離能力,滿足了這些應用對能效、空間和可靠性的核心需求,成為其配電系統從技術可行性邁向經濟必然性的關鍵選擇。
未來發展趨勢:
SSCB技術展望: 未來,SSCB將向更高的集成度和智能化方向發展。模塊化設計將簡化系統集成,而內置的通信和診斷功能將使其成為未來智能電網的重要節點。同時,SSCB的標準化將加速其在各個行業的普及。
SiC器件發展趨勢: SiC功率器件本身也將持續演進,朝著更低導通電阻、更高可靠性和更優性價比的方向發展,同時探索更高電壓等級(如1700V、3300V)的應用,從而進一步拓寬SSCB的應用范圍。
綜上所述,固態斷路器作為一種革新性的電力保護技術,正逐步取代傳統機械斷路器。SiC MOSFET作為其核心,通過提供低損耗、高效率和高功率密度的性能,為SSCB在儲能系統和數據中心等關鍵領域的應用提供了堅實的技術基礎和巨大的經濟價值。SiC-SSCB的普及將是未來電力電子系統邁向更高能效、更高可靠性和更高智能化的必然選擇。
