在設計高壓步進電機驅動方案時，相信很多工程師都有過這樣的經歷：盯著原理圖上的電荷泵電路，算著電容的耐壓值，想著PCB上那些額外占地的升壓元件，內心不免靈魂拷問——真的非要不可嗎？

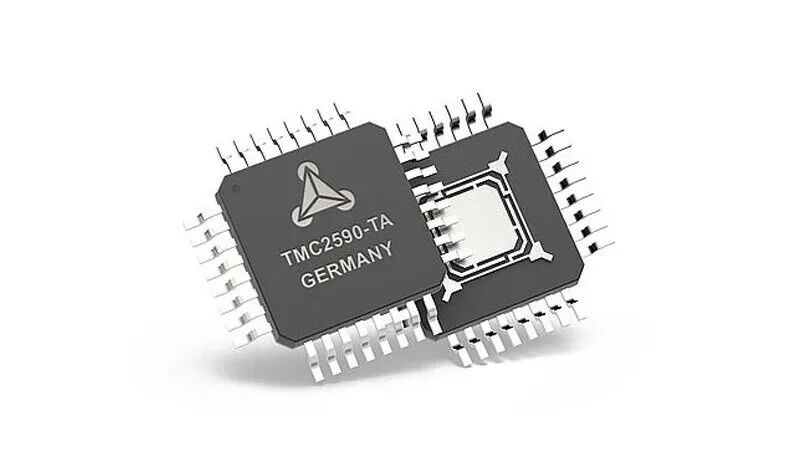

TMC2590-TA 表示：這套“繁文縟節”，可以省了。

省電荷泵，扛8A

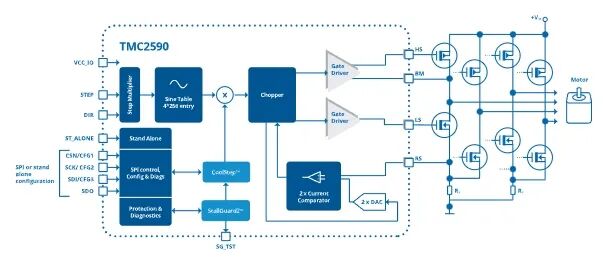

傳統高壓驅動芯片需要電荷泵，是因為內部集成的N溝道MOSFET高側需要高于電源電壓的驅動電壓。TMC2590采用 N+P溝道外部MOSFET架構：高側用P管，柵極電壓只需拉到源極（VS），無需升壓；低側用N管，由內部5V穩壓器直接驅動。電荷泵、自舉電路一并“下崗”，BOM成本更低，PCB布局更簡潔，高壓側可靠性更高。

電流大小由你選的MOSFET說了算，從低壓實驗室設備到60V工業CNC，它都能覆蓋。

CoolStep省電，StallGuard2測負載

如果說“不用電荷泵”是硬件減法，那CoolStep技術就是運行功耗的“精打細算”。

為保證不丟步，工程師常設置較大電流余量，但電機大部分時間處于輕載——電流浪費，熱量卻留下了。TMC2590通過StallGuard2實時監測負載：負載低時自動降流，負載高時及時補流。官方數據顯示最高可省75%功耗——電源可選小規格，散熱片可減薄，機箱溫升更低。

StallGuard2還能實現無傳感器負載檢測：測量繞組反電動勢，返回10位負載讀數（SG值）。兩大實用場景：歸位不用限位開關（直接撞機械擋塊，SG突變判斷原點），負載可視化（上位機實時監控電機吃力程度，輔助機械調試）。

平穩運行：SpreadCycle+MicroPlyer

步進電機低速振動和噪音常令人頭疼，TMC2590用了兩招：

SpreadCycle斬波算法：根據電感和電流實時調整波形，讓電流過零點更平滑，減少振動。

MicroPlyer插補器：主控只能發低分辨率脈沖（如1/16步）？它能自動“細化”到256微步。軟硬件不變，運行更細膩。

應用廣泛

TMC2590-TA覆蓋面廣：

工業類（紡織機械、實驗室自動化、泵閥控制、CNC）

商用設備（ATM、POS終端、安防云臺、打印機）

新能源（定日鏡控制器、太陽能追蹤）

增材制造（3D打印機）

這顆思路“務實”的驅動芯片：外置N/P MOSFET適配靈活電流，省掉電荷泵簡化設計，CoolStep+StallGuard2讓功耗和負載檢測更智能。高壓大電流選型，不妨看看這個“不用電荷泵”的選項。

如需TMC2590-TA樣品、技術支持或選型建議，歡迎聯系我們
