歡迎回到芝識課堂！上節課我們看到了pn結的局限性——反向恢復時間。今天，讓我們探索一種完全不同的結構：金屬-半導體結。正是它，孕育了我們本期的主角——肖特基勢壘二極管。這次“握手”如何創造出更快的電流開關？讓我們一探究竟！

金屬－半導體結的性質

金屬－半導體結是將金屬與半導體連接在一起，其性質由兩者的功函數決定。功函數（Φ）是將一個電子從材料內部移到真空中所需的最小能量，Φ越大，電子越難離開。

當金屬與n型半導體接觸，如果金屬功函數大于半導體功函數（Φm＞Φs），半導體中的電子會流向金屬，在半導體表面形成耗盡層和內建電場，建立起一個肖特基勢壘。這個結具有整流特性，稱為肖特基接觸（肖特基結）下圖是無偏置肖特基結。

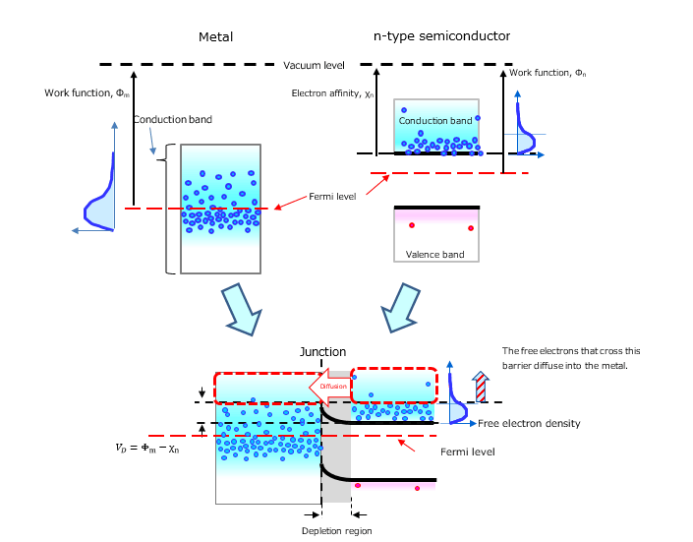

圖1. 無偏肖特基結

以下兩張圖分別是正向偏置的肖特基結和反向偏置的肖特基結。

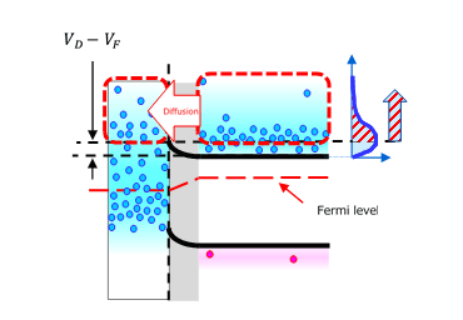

圖2. 正向偏置的肖特基結

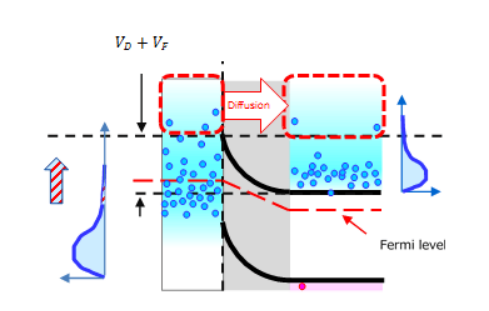

圖3. 反向偏置的肖特基結

如果Φm＜Φs，則形成歐姆接觸（歐姆結），沒有整流效應，正反向都能導電，常用于芯片上的焊盤，以形成封裝互連。

圖4. 歐姆結

肖特基結單極導電的速度優勢

在肖特基結（Φm＞Φs）中，半導體側的電子要進入金屬，必須越過肖特基勢壘。正向偏置時，外電壓降低勢壘，電子從半導體流向金屬，形成電流。

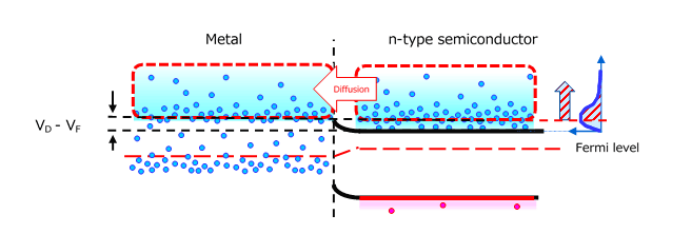

圖5. VF情況下的金屬半導體結正向偏置

反向偏置時，勢壘升高，電子很難過去，只有極小的熱電子發射電流。

最關鍵的是，在整個過程中，只有電子（多數載流子）參與導電，沒有少數載流子（空穴）的注入和存儲。

因此，當外加電壓切換時，沒有需要清理的“存儲電荷”，狀態切換速度極快，反向恢復時間極短，也就是速度更快。

肖特基結與pn結的核心對比

肖特基結與pn結有本質的區別：pn結是雙極型器件，電子和空穴都參與導電，導致少子存儲和較長的trr；肖特基結是單極型器件，僅靠多數載流子導電，因此速度極快。

另外，肖特基結的正向?qū)妷焊停ㄍǔ?.3V左右，而硅pn結約0.7V）。但作為權衡，肖特基結的反向耐壓通常較低，反向漏電流較大。

肖特基結就像是一個“電子單向發射機”，只有能量夠高的電子才能從半導體發射到金屬。因?yàn)闆](méi)有“空穴炮彈”的裝填過程，所以發射/停止的切換可以非常迅速。

事實上，肖特基勢壘二極管是通過半導體與金屬的結而形成的低正向電壓（VF）二極管。而VF和反向電流（IR）之間的相關性取決于所用的金屬。東芝開發了使用多種金屬的產品線，提供從小信號產品到電力線產品的各種反向電壓的廣泛的產品線，包括VF和低IR類型肖特基勢壘二極管，以提高效率和節省功耗。

今天我們認識了更快的金屬－半導體肖特基結，理解了它憑借單極導電機制實現超快速度和低導通壓降的原理。

那么，基于這個結制造的實際器件——肖特基勢壘二極管，具體有什么特點？該如何使用？在最后一課，芝子將為你全面解讀肖特基勢壘二極管的特性、選型要點和經典應用，讓我們把知識轉化為實戰力量！
