深圳市科瑞杰科技有限公司--隨著電力電子技術的發展，各種電力電子裝置設備及開關電源產品等已被廣泛使用。技術高速發展的同時，也對于用電環境造成比較嚴重的污染，市電網絡中產生了大量的諧波，這些諧波對電力系統、工業、交通及家庭用電產品產生了越來越嚴重的危害。世界各國對諧波問題都給予了充分的關注，不少國家和國際組織都制定了限制電力系統和用電設備諧波的標準和規定。

一、諧波的定義

諧波(harmonic wave)，從嚴格的意義來講，諧波是指電流中所含有的頻率為基波的整數倍的電量，一般是指對周期性的非正弦電量進行傅里葉級數分解，其余大于基波頻率的電流產生的電量。如下圖所示，一周期性失真波形可以為基波和多次諧波的疊加而成。

圖一、失真與諧波

根據諧波頻率的不同，可以分為：

奇次：額定頻率為基波頻率奇數倍的諧波，被稱為“奇次諧波”，如3、5、7次諧波

偶次：額定頻率為基波頻率偶數倍的諧波，被稱為“偶次諧波”，如2、4、6、8次諧波。

二、諧波的產生原因和危害

諧波產生的原因主要有：由于正弦電壓加壓于非線性負載，基波電流發生畸變產生諧波。主要非線性負載有UPS、開關電源、整流器、變頻器、逆變器等。

諧波的危害：降低線路使用容量，如線路最大容量20kW，但由于諧波的干擾使用到17kW線路就可能飽和；加速設備老化，縮短設備使用壽命，甚至損壞設備；浪費電能，諧波也消耗能源，但都是做無用功；諧波使電能的生產、傳輸和利用的效率降低，使電氣設備過熱、產生振動和噪聲，并使絕緣老化，使用壽命縮短，甚至發生故障或燒毀；對于電力電子設備而言，電力電子設備對供電電壓的諧波畸變很敏感，這種設備常常須靠電壓波形的過零點或其它電壓波形取得同步運行。電壓諧波畸變可導致電壓過零點漂移電壓位置點的改變。控制系統對這兩點的判斷錯誤可導致控制系統失控。而電力與通訊線路之間的感性或容性耦合亦可能造成對通訊設備的干擾。

三、諧波模擬

對于電力電子設備而言，在設計階段，就要求研發人員必須要考慮到電網中各次諧波對用電設備的影響。 在EMI/EMC AC電源濾波器測試領域，至少需要模擬到50次電網諧波對濾波器的影響。

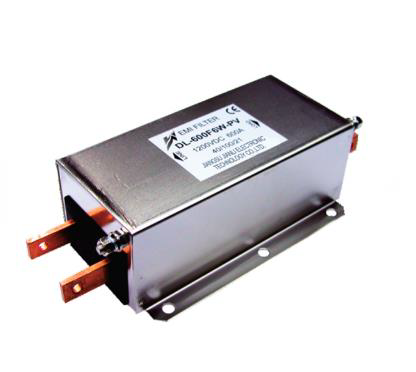

EMI/EMC濾波器諧波測試

艾德克斯IT7600系列高性能可編程交流電源擁有電壓諧波模擬能力，最高可達50次諧波。10-500Hz頻率范圍內，可以模擬50次諧波；500Hz頻率以上，可以模擬20次諧波。

AC 220V 50Hz 疊加3次諧波和5次諧波模擬。

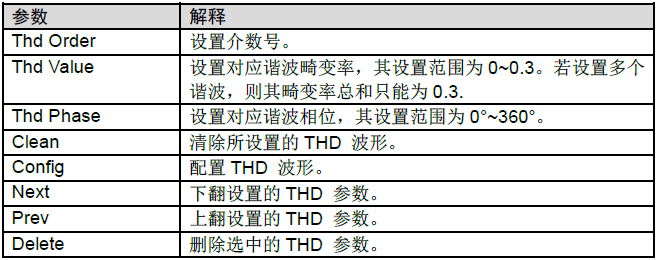

1.在IT7600主界面選擇THDWave，頁面的正下方會出現THD Config 的頁簽，按[THD Config] 進入“THD Wave Configure”界面，如下圖所示。

2. 設置3次諧波、諧波畸變率0.01 諧波相位60°；5次諧波、諧波畸變率0.1 諧波相位180°，按[Enter] 鍵確認后，按前面板復合按鍵[Shift] + [Recall]（Save）鍵對設置好的波形進行保存。如下圖所示。

設置AC 220V 50HZ電源on 輸出波形如下圖。

艾德克斯IT7600系列電源除具有諧波模擬能力外，還內置了功率表和大屏幕示波器功能，功率高達54KVA，支持主從并聯，內建任意波形產生器，可模擬諧波和各種任意波形輸出，同時具有交流測量及分析功能，可廣泛應用于新能源、家電產品、電力電子、航空電子設備、軍事與IEC標準測試的開發和運用等多個領域。
