MC9S12DT256微控制器深度剖析：設計與應用指南

在電子工程領域，微控制器是眾多系統的核心組件。MC9S12DT256作為一款功能強大的16位微控制器，在諸多應用場景中發揮著重要作用。本文將深入探討MC9S12DT256的特性、功能、電氣參數以及使用注意事項，為電子工程師提供全面的設計參考。

文件下載：MC9S12A256VPVE.pdf

一、產品概述

MC9S12DT256是一款具有豐富外設的16位微控制器，包含16位HCS12 CPU、256K字節的Flash EEPROM、12K字節的RAM、4K字節的EEPROM等。它還集成了多種通信接口和功能模塊，如異步串行通信接口（SCI）、串行外設接口（SPI）、增強捕獲定時器（ECT）、模數轉換器（ATD）、脈沖寬度調制器（PWM）等，為各種應用提供了強大的支持。

二、關鍵特性解析

（一）HCS12核心

• 指令兼容性：向上兼容M68HC11指令集，具有中斷堆疊和與M68HC11相同的編程模型，同時具備指令隊列和增強索引尋址功能，提高了指令執行效率。
• 模塊控制：包含MEBI（多路復用外部總線接口）、MMC（模塊映射控制）、INT（中斷控制）、BKP（斷點）和BDM（背景調試模式）等模塊，為系統開發和調試提供了便利。
• 時鐘與監控：采用低電流Colpitts或Pierce振蕩器、PLL、COP看門狗、實時中斷和時鐘監控等功能，確保系統的穩定性和可靠性。

（二）外設功能

• 模數轉換器（ATD）：兩個8通道、10位的ATD轉換器，具有10位分辨率和外部轉換觸發能力，可滿足高精度模擬信號采集需求。
• CAN模塊：三個CAN 2.0 A、B軟件兼容模塊，具備靈活的標識符過濾功能和低通濾波器喚醒功能，適用于汽車等領域的通信應用。
• 增強捕獲定時器（ECT）：16位主計數器和7位預分頻器，8個可編程輸入捕獲或輸出比較通道，以及四個8位或兩個16位脈沖累加器，可用于精確的時間測量和控制。
• 脈沖寬度調制器（PWM）：8個PWM通道，可編程周期和占空比，支持8位8通道或16位4通道模式，可用于電機控制等應用。
• 串行接口：兩個異步串行通信接口（SCI）和三個同步串行外設接口（SPI），方便與其他設備進行通信。

三、工作模式與配置

（一）操作模式

MC9S12DT256具有多種操作模式，包括正常和仿真操作模式（如正常單芯片模式、正常擴展寬模式、正常擴展窄模式、仿真擴展寬模式、仿真擴展窄模式）以及特殊操作模式（如特殊單芯片模式、特殊測試模式、特殊外設模式），還具備三種低功耗模式（停止模式、偽停止模式、等待模式），可根據不同的應用需求進行選擇。

（二）芯片配置

芯片的操作模式由MODC、MODB和MODA引腳在復位時的狀態決定，這些引腳的狀態會被鎖存到MODE寄存器中。同時，ROMCTL信號可控制內部Flash在內存映射中的可見性。

四、電氣特性分析

（一）電源供應

MC9S12DT256使用多個引腳為I/O端口、A/D轉換器、振蕩器和PLL以及數字核心供電，包括VDDA、VSSA、VDDX、VSSX、VDDR、VSSR、VDD1、VSS1、VDD2、VSS2、VDDPLL和VSSPLL等。在設計時，需要注意電源的穩定性和去耦電容的使用，以確保系統的正常運行。

（二）絕對最大額定值

該器件的絕對最大額定值規定了其所能承受的最大電壓、電流和溫度范圍，超過這些限制可能會導致器件損壞或影響其可靠性。例如，I/O、調節器和模擬電源電壓的范圍為 -0.3V至6.0V，數字邏輯電源電壓和PLL電源電壓的范圍為 -0.3V至3.0V等。

（三）ESD保護和閂鎖免疫

器件具備ESD保護和閂鎖免疫功能，符合CDF - AEC - Q100應力測試資格。在使用過程中，仍需采取正常的預防措施，避免施加高于最大額定電壓的電壓。

（四）工作條件

器件的工作條件包括電源電壓、振蕩器頻率、總線頻率和溫度范圍等。例如，I/O、調節器和模擬電源電壓的范圍為4.5V至5.25V，數字邏輯電源電壓和PLL電源電壓的范圍為2.35V至2.75V，振蕩器頻率范圍為0.5MHz至16MHz，總線頻率范圍為0.5MHz至25MHz。

五、引腳功能與信號描述

（一）引腳分配

MC9S12DT256提供112引腳LQFP和80引腳QFP兩種封裝形式，大多數引腳具有多種功能。例如，EXTAL和XTAL為振蕩器引腳，RESET為外部復位引腳，VREGEN為電壓調節器使能引腳等。

（二）信號特性

不同引腳的信號特性各不相同，包括輸入輸出類型、電源供應、內部上拉或下拉電阻等。在設計電路時，需要根據引腳的功能和特性進行合理的連接和配置。

六、內存映射與寄存器

（一）設備內存映射

MC9S12DT256的內存映射包括寄存器空間、EEPROM、RAM和Flash EEPROM等。復位后，EEPROM的前1k字節（$0000 - $03FF）會被寄存器空間隱藏。

（二）詳細寄存器映射

文檔詳細列出了各個寄存器的地址、名稱和位定義，包括MEBI、MMC、INT、BKP、CRG、ECT、ATD、PWM、SCI、SPI、IIC、BDLC、Flash和EEPROM等模塊的寄存器。這些寄存器用于控制和配置各個模塊的功能。

七、編程與安全

（一）編程操作

Flash和EEPROM的編程和擦除操作需要滿足一定的條件，包括振蕩器頻率和操作頻率等。例如，單字編程時間、突發編程時間、扇區擦除時間和大規模擦除時間等都與振蕩器頻率和總線頻率有關。

（二）安全特性

器件提供安全功能，可防止對內存內容的未經授權讀寫。用戶可以通過編程Flash模塊中的安全位來保護Flash和EEPROM的內容。在需要對器件進行解鎖時，需要擦除內部Flash和EEPROM，并通過特定的程序進行驗證和重新編程。

八、PCB布局建議

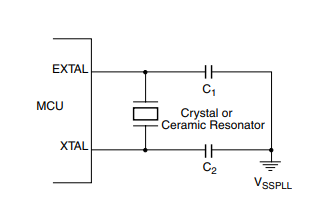

為了確保電壓調節器和MCU的正常運行，PCB布局需要遵循一些規則。例如，每個電源對都應使用陶瓷電容進行去耦，接地星的中心點應為VSSR引腳，VSSPLL應直接連接到VSSR，EXTAL和XTAL的走線應盡可能短等。

九、總結與思考

MC9S12DT256微控制器以其豐富的功能和強大的性能，為電子工程師提供了廣闊的設計空間。在實際應用中，我們需要根據具體的需求選擇合適的操作模式和配置，合理設計電源和PCB布局，確保器件的穩定性和可靠性。同時，我們也需要關注器件的安全特性，保護系統的敏感信息。在使用過程中，你是否遇到過類似微控制器的編程和調試問題？你是如何解決的呢？歡迎在評論區分享你的經驗和見解。
