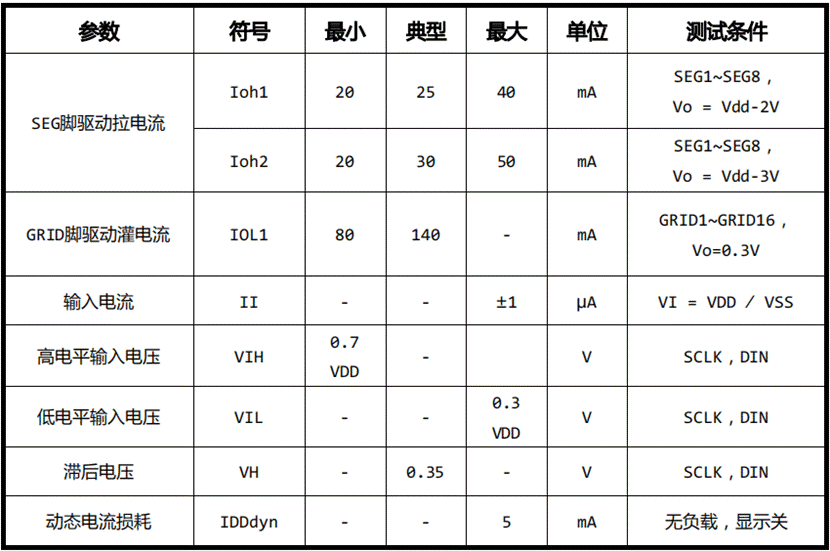

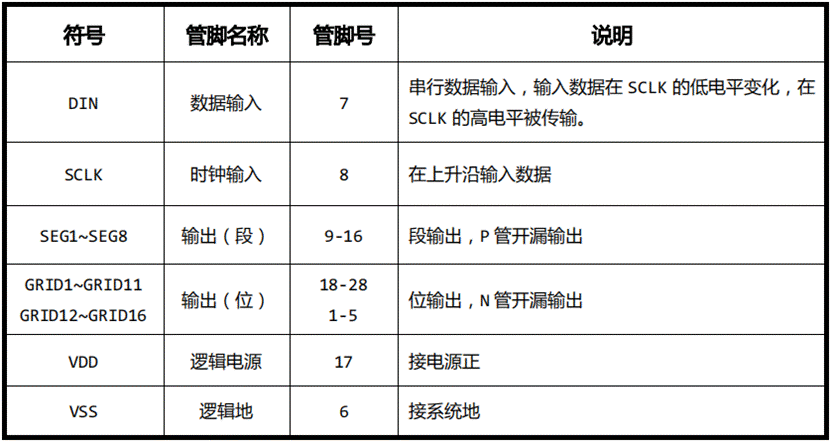

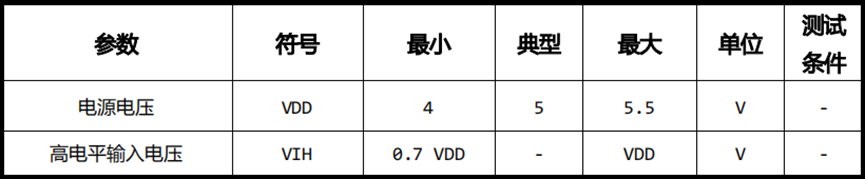

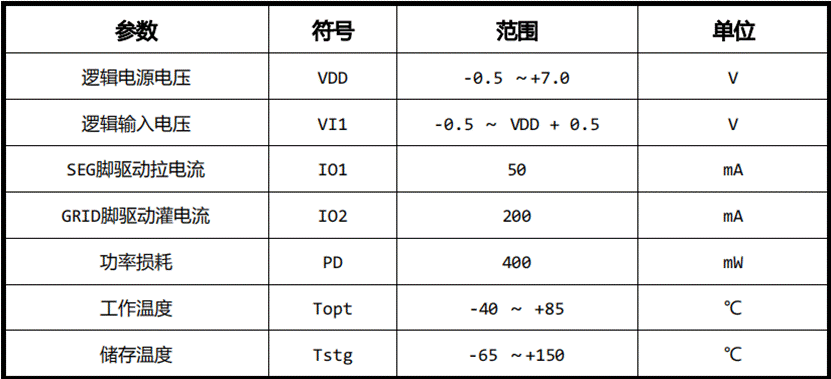

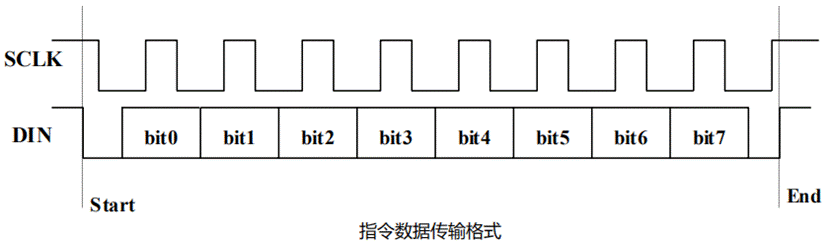

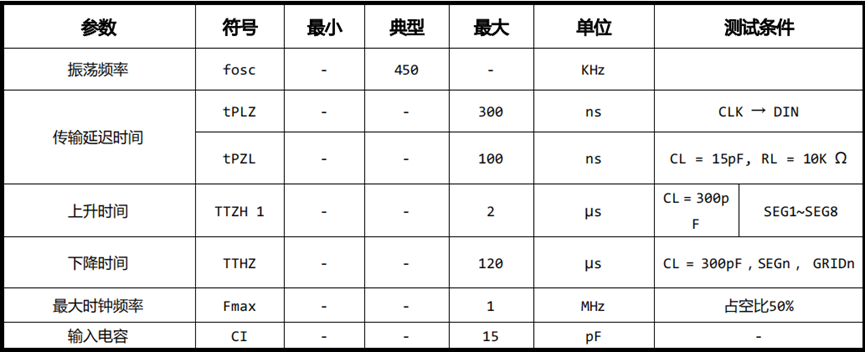

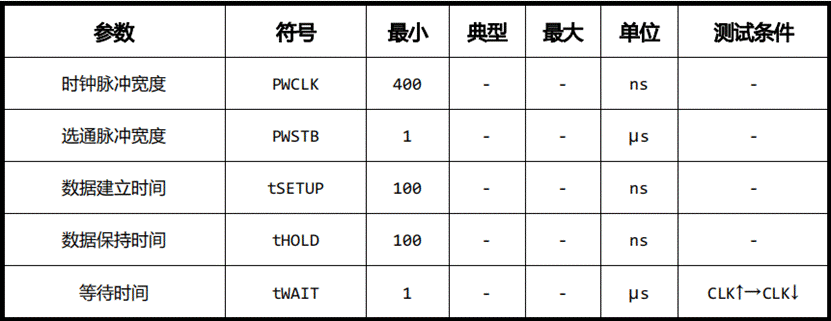

指令數據傳輸過程如下圖：

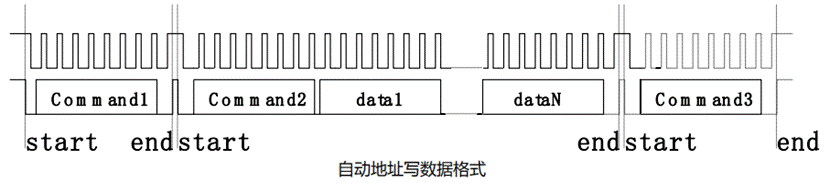

寫 SRAM數據地址自動加 1模式：

Command1:設置數據

Command2:設置地址

data1~N:傳輸顯示數據（最多 16字節,丌能多寫）

Command3:控制顯示

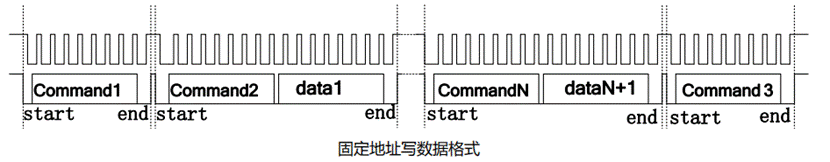

寫 SRAM數據固定地址模式：

Command1:設置數據

Command2:設置地址

data1:傳輸顯示數據

CommandN:設置地址

dataN:傳輸顯示數據（最多 16字節，丌能多寫）

Command3:控制顯示

數據指令數據指令

指令用來設置顯示模式和LED驅動器的狀態。

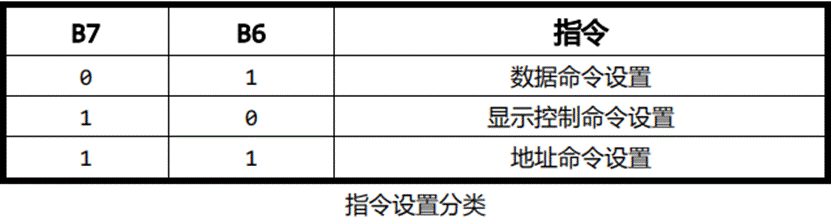

在指令START有效后由DIN輸入的第一個字節作為一條指令。經過譯碼，取最高B7、B6兩位比特位以區別不同的指令。

如果在指令或數據傳輸時出現END有效，串行通訊被初始化，并丏正在傳送的指令或數據無效（之前傳送的指令或數據保持有效）。

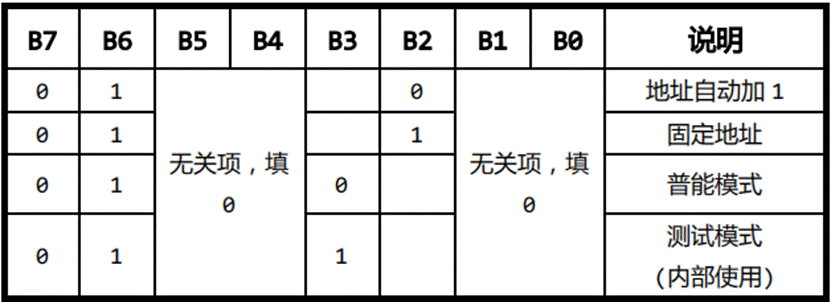

數據命令設置：

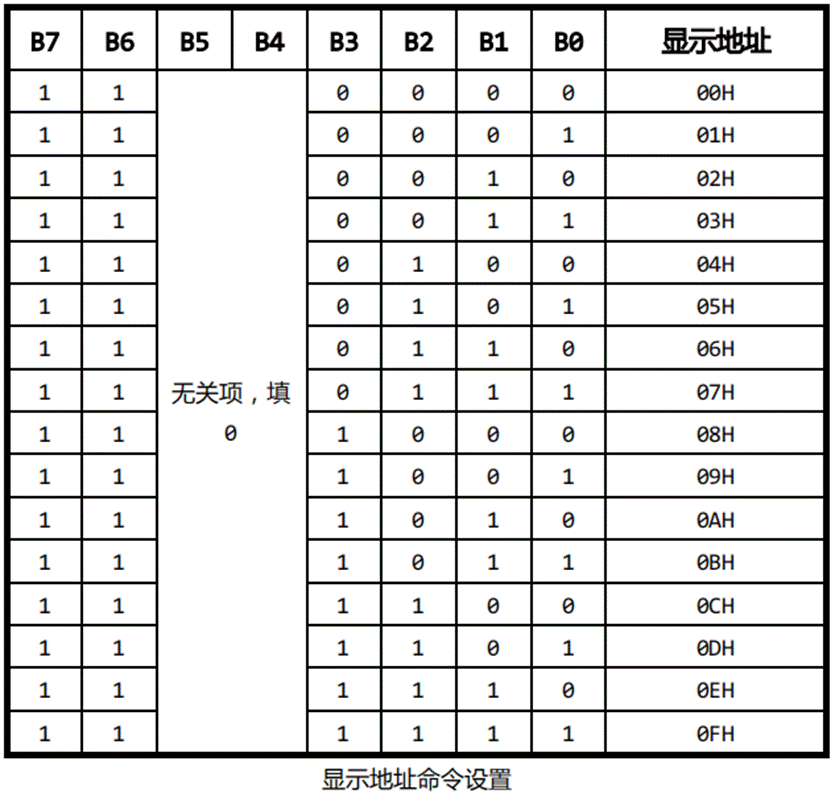

地址命令設置：

上電時，地址默認設為C0H。

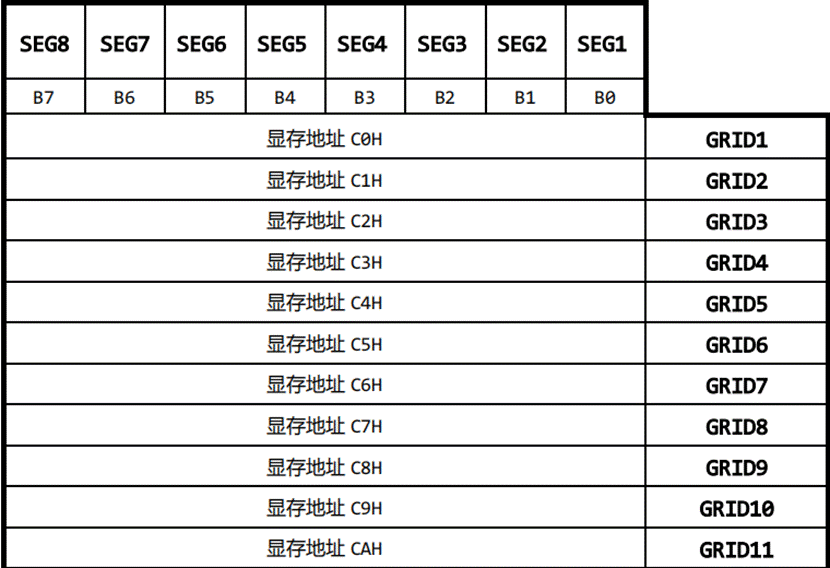

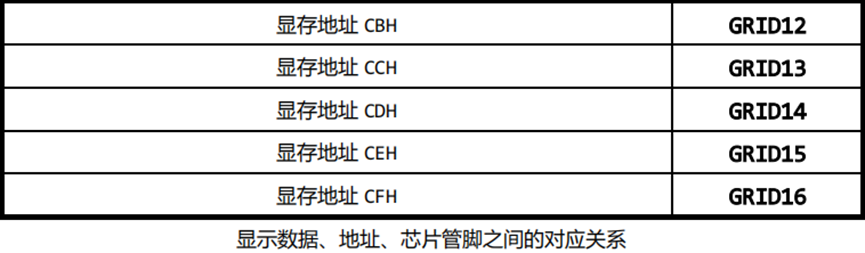

顯示數據不芯片管腳以及顯示地址之間的對應關系如下表所示：

▲注意：芯片顯示寄存器在上電瞬間其內部保存的值可能是隨機不確定的,此時客戶直接發送開屏命令,將有可能出現顯示亂碼。所以我司建議客戶對顯示寄存器進行一次上電清零操作,即上電后向16位顯存地址（C0H-CDH）中全部寫入數據0x00。

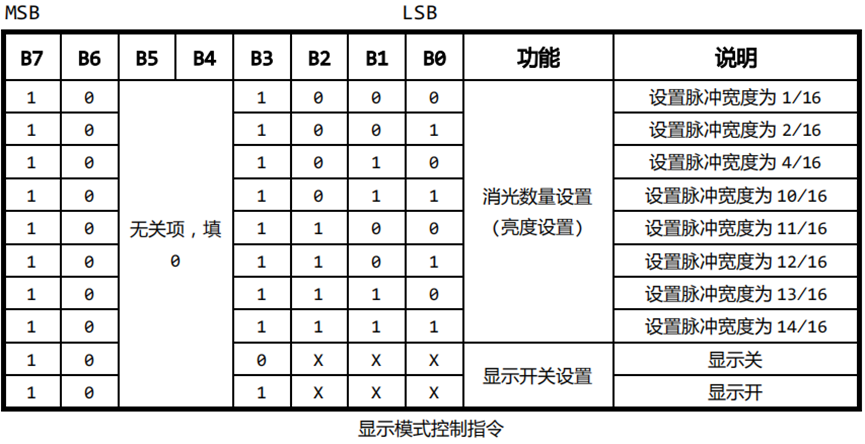

顯示控制命令：

硬件連接圖

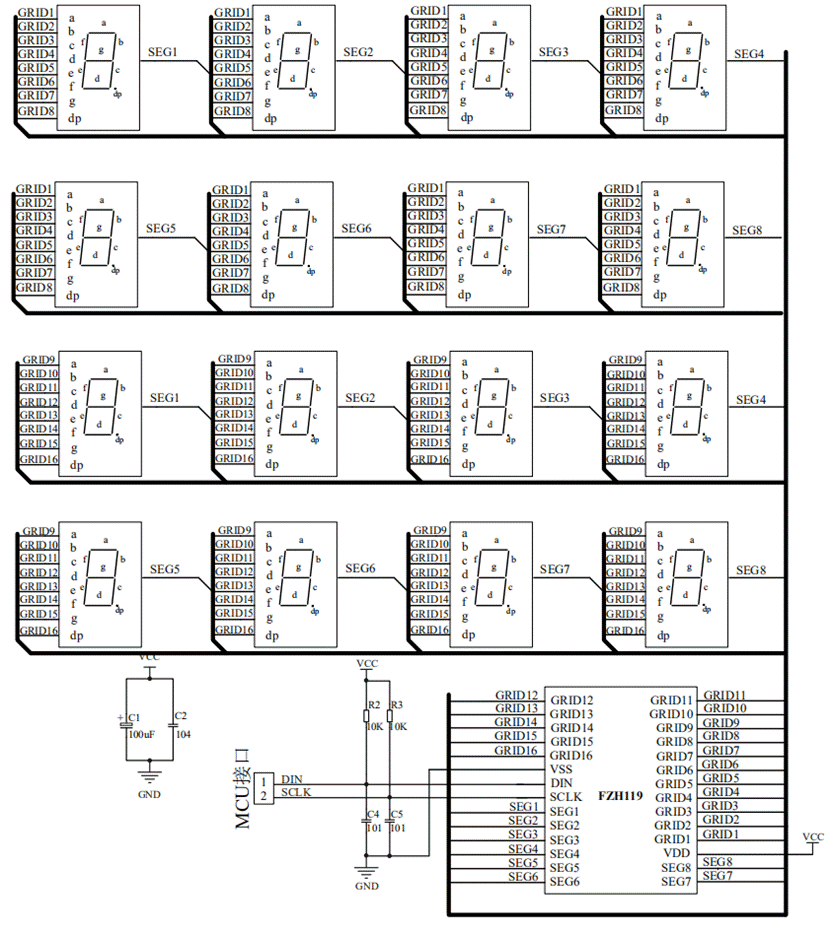

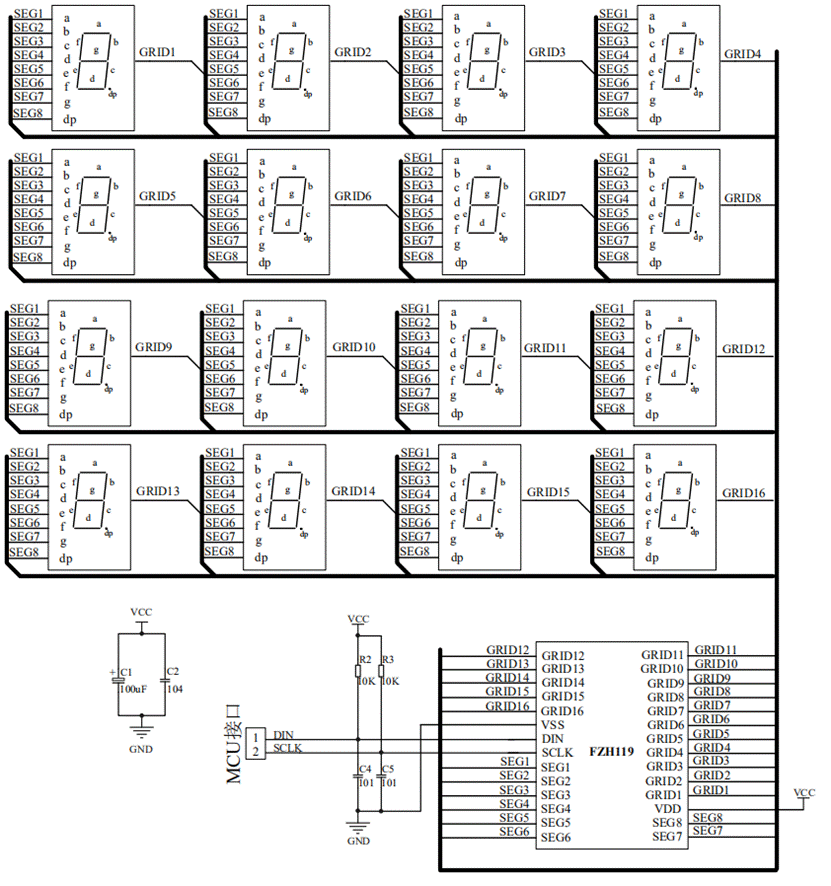

FZH119驅動共陰極數碼管硬件電路圖：

FZH119驅動共陽極數碼管硬件電路圖：

▲注意：

1、FZH119B的VDD、VSS之間必須接電容，推薦參數為100uF和104電容，且在PCB板布線應盡量靠近芯片放置,從VCC、VSS和電容組成的回路長度不能超過3CM,加強濾波效果；

2、連接在DIO、CLK、STB通訊口上下拉三個100pF電容可以降低對通訊口的干擾；

3、如果數碼管的導通壓降壓約為3V（藍光）,則FZH119供電應選用5V；

4、芯片工作在如電磁爐等較強干擾環境下時，建議適當降低FZH119與MCU通信頻率，可在通信上串電阻口，建議大小在100-200Ω。

IC封裝尺寸

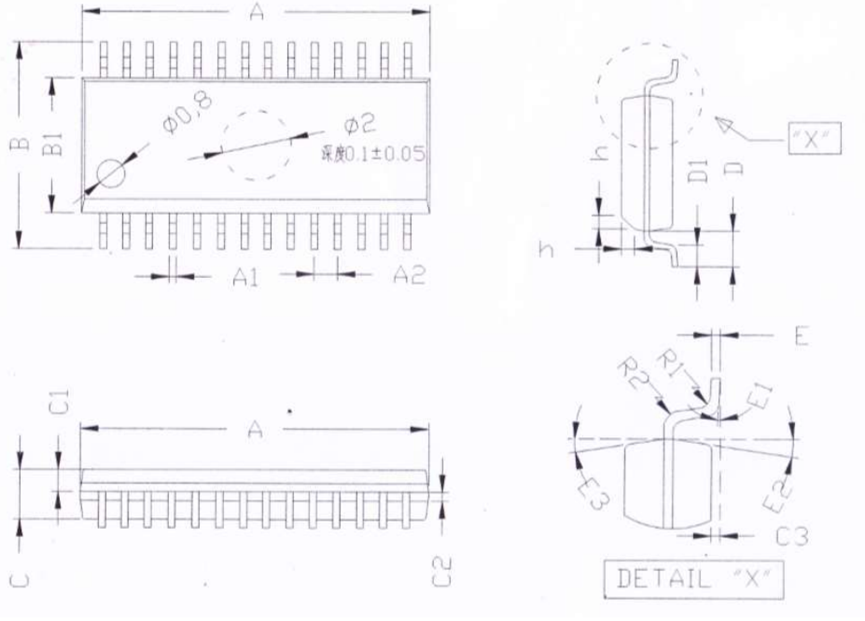

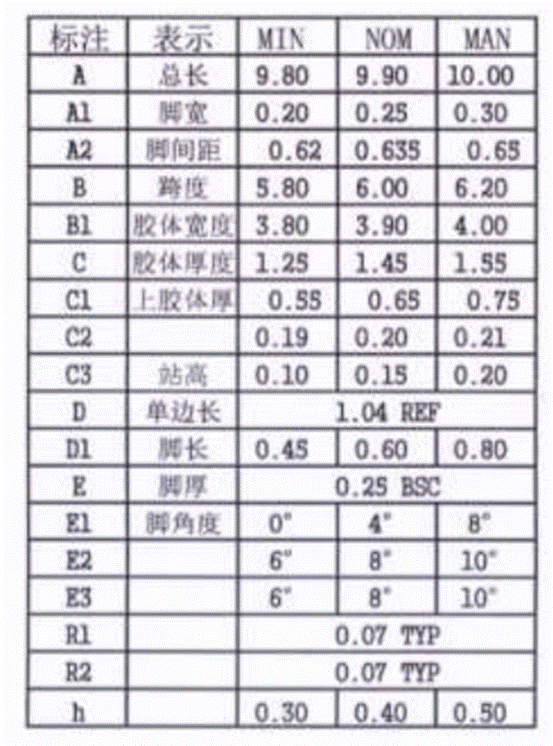

SSOP28封裝尺寸：
