概述

磁共振成像（Magnetic Resonance Imaging，MRI）是一種利用核磁共振原理對人體進行成像的醫學檢查技術。MRI具有無輻射、高分辨率、多參數成像等優點，廣泛應用于臨床診斷和醫學研究。而核磁共振線圈是MRI系統中的關鍵部件，用于接收和發射射頻信號，對成像質量具有重要影響。

本文旨在介紹磁共振系統的基本原理，系統組成，以及鼎陽科技MRI測試解決方案，文章將分成MRI系統介紹和鼎陽科技測試解決方案兩個部分來介紹。

MRI系統

1.MRI系統基本原理

磁共振成像（Magnetic Resonance Imaging, MRI）是一種利用原子核（如氫質子）在強磁場中的共振特性進行非侵入式成像的技術。其核心原理包括以下步驟：

（1）主磁場（B?）：超導磁體產生穩定的靜磁場（通常為0.5~7特斯拉），使人體內的氫質子自旋磁矩沿磁場方向排列。

（2）射頻激勵：射頻（Radio Frequency, RF）線圈發射特定頻率（拉莫爾頻率）的電磁脈沖，使質子發生共振并偏離原方向。

（3）信號接收：關閉射頻脈沖后，質子弛豫過程中釋放電磁信號，由接收線圈捕獲。

（4）空間編碼：通過梯度磁場對信號進行頻率編碼和相位編碼，重建為三維圖像。

MRI的成像質量高度依賴于射頻系統的性能，尤其是射頻線圈的發射效率、接收靈敏度及電磁場均勻性。

2.MRI系統構成

如上圖所示，控制終端控制射頻信號源發射信號，經過功率放大器之后進入射頻線圈，三個線圈捕捉到到回波之后輸入前置放大器，然后進入探測器和ADC轉化為數字信號，直流主磁體和梯度線圈都要有電源供電。以下是各部分的作用：

主磁體：超導磁體產生穩定的靜磁場，使人體內的氫質子自旋磁矩沿磁場方向排列。

梯度線圈：快速切換梯度磁場實現空間編碼（產生掃描噪音）。對信號進行頻率編碼和相位編碼，重建為三維圖像。

射頻系統：射頻（Radio Frequency, RF）線圈發射特定頻率（拉莫爾頻率）的電磁脈沖，使質子發生共振并偏離原方向。線圈設計影響信噪比。

接收線圈：關閉射頻脈沖后，質子弛豫過程中釋放電磁信號，由接收線圈捕獲。

計算機系統： 控制掃描序列及圖像重建。

主磁體產生的磁場大小可以在0.2, 0.23, 0.3, 0.35, 0.6, 0.7, 1, 1.5, 3T, 7T, 9.4T…之間調整，對應的諧振頻率為42.58MHz * x (T) for 1H，x為磁場大小。

MRI系統核心組件以及重要測試指標

01主磁體

主磁體是MRI儀最基本的構件，是產生磁場的裝置。根據磁場產生的方式可將主磁體分為永磁型和電磁型。永磁型主磁體實際上就是大塊磁鐵，磁場持續存在，目前絕大多數低場強開放式MRI儀采用永磁型主磁體。

電磁型主磁體是利用導線繞成的線圈，通電后即產生磁場，根據導線材料不同又可將電磁型主磁體分為常導磁體和超導磁體。常導磁體的線圈導線采用普通導電性材料，需要持續通電，目前已經逐漸淘汰；超導磁體的線圈導線采用超導材料制成，置于液氦的超低溫環境中，導線內的電阻抗幾乎消失，一旦通電后在無需繼續供電情況下導線內的電流一直存在，并產生穩定的磁場。目前中高場強的MRI儀均采用超導磁體。

主磁體最重要的技術指標包括場強、梯度切換率、磁場均勻度及主磁體的長度。

02梯度線圈

梯度線圈是MRI儀最重要的硬件之一，主要作用有：

（1）進行MRI信號的空間定位編碼；

（2）產生MR回波（梯度回波）；

（3）施加擴散加權梯度場；

（4）進行流動補償；

（5）進行流動液體的流速相位編碼。

梯度線圈由X、Y、Z軸三個線圈構成（在MR成像技術中，把主磁場方向定義為Z軸方向，與Z軸方向垂直的平面為XY平面）。梯度線圈是特殊繞制的線圈，以Z軸線圈為例，通電后線圈頭側部分產生的磁場與主磁場方向一致，因此磁場相互疊加，而線圈足側部分產生的磁場與主磁場方向相反，因此磁場相減，從而形成沿著主磁場長軸（或稱人體長軸），頭側高足側低的梯度場，梯度線圈的中心磁場強度保持不變。X、Y軸梯度場的產生機理與Z軸方向相同，只是方向不同而已。

梯度線圈的主要測量指標如下：

（1）阻抗匹配（回波損耗/S11）

作用：評估梯度線圈與驅動放大器之間的阻抗匹配程度，減少信號反射。

測試方法：通過測量S11參數（反射系數），判斷匹配狀態。低回波損耗（接近0 dB）表示匹配良好。

（2）交叉耦合（串?dāng)_/S21、S31等）

作用：檢測不同梯度軸（如X/Y/Z）之間的電磁干擾。

測試方法：測量S21、S12等傳輸參數，量化通道間隔離度。高隔離度（低串?dāng)_值）確保各軸獨立工作。

（3）品質因數（Q因子）

作用：衡量線圈的能量效率，高Q值可能導致帶寬窄，影響瞬態響應。

測試方法：通過矢量網絡分析儀的帶寬搜索功能測量。

（4）相位響應與群延遲

作用：確保多通道相位一致性，避免信號同步問題；群延遲反映信號傳輸時間穩定性。

測試方法：測量相位隨頻率變化，計算群延遲（相位對頻率的導數）。

03射頻線圈

射頻線圈是MRI儀的關鍵部件，射頻線圈有發射線圈和接收線圈之分。發射線圈發射射頻脈沖（無線電波）激發人體內的質子發生共振，就如同電臺的發射天線；接收線圈接收人體內發出的MR信號（也是一種無線電波），就如同收音機的天線。有的線圈可同時作為發射線圈和接受線圈，如裝在掃描架內的體線圈和頭顱正交線圈。大部分表面線圈只能作為接收線圈，而由體線圈來承擔發射線圈的功能。

MRI成像對射頻線圈也有很高的要求，發射線圈應盡可能均勻地發射射頻脈沖，激發感興趣容積內的質子。發射線圈所發射的射頻脈沖的能量與其強度和持續時間有關，現代新型的發射線圈由高功率射頻放大器供能，所發射的射頻脈沖強度增大，因而所需要的持續時間縮短，加快了MRI的采集速度。

與MRI圖像信噪比密切相關的是接收線圈，接收線圈離檢查部位越近，所接收到的信號越強，線圈內體積越小，所接收到的噪聲越低，因而各廠家開發了多種適用于各檢查部位的專用表面線圈，如心臟線圈、肩關節線圈、直腸內線圈、脊柱線圈等。

射頻線圈的主要測量指標如下：

（1）諧振頻率（回波損耗/S11）

作用：射頻線圈需精確調諧到MRI系統的拉莫爾頻率（如64MHz或128MHz），確保能量高效耦合到人體組織。

測試方法：通過S11曲線的極小值點確定諧振頻率。

（2）帶寬

作用：決定線圈可覆蓋的頻率范圍，需滿足成像序列的頻譜需求（如寬帶寬支持快速切換）。

測試方法：通過VNA的帶寬搜索功能自動測量

（3）品質因數（Q因子）

作用：高Q值表示線圈能量損耗低，但過高的Q值會導致帶寬過窄，影響瞬態響應和成像速度。需平衡Q值與帶寬，優化信噪比（SNR）和成像效率。

（4）相位一致性與群延遲

作用：相位一致性：在多通道相控陣線圈中，各通道的相位差異需可控，以支持波束成形和并行成像。群延遲：反映信號傳輸時間隨頻率的變化，需保持穩定以避免信號失真。

測試方法：測量相位隨頻率的變化曲線，計算群延遲。

MRI系統的技術趨勢

新一代MRI系統正通過更高場強的磁體（如7T及以上）實現亞毫米級超高分辨率成像，測試系統需支持更高磁場均勻性評估、射頻線圈的精準調諧以及梯度系統的瞬態響應測試，確保高分辨率下的圖像穩定性，要達到這個目標，需要：

（1）更強大的磁場

對超導磁體的參數有著更高的需求

（2）更純凈的信號源

用頻譜儀測試信號源的相位噪聲，不斷優化指標得到更低的相位噪聲。

（3）更好的信噪比

使用更精準強大的矢量網絡分析儀。

鼎陽MRI測試應用方案

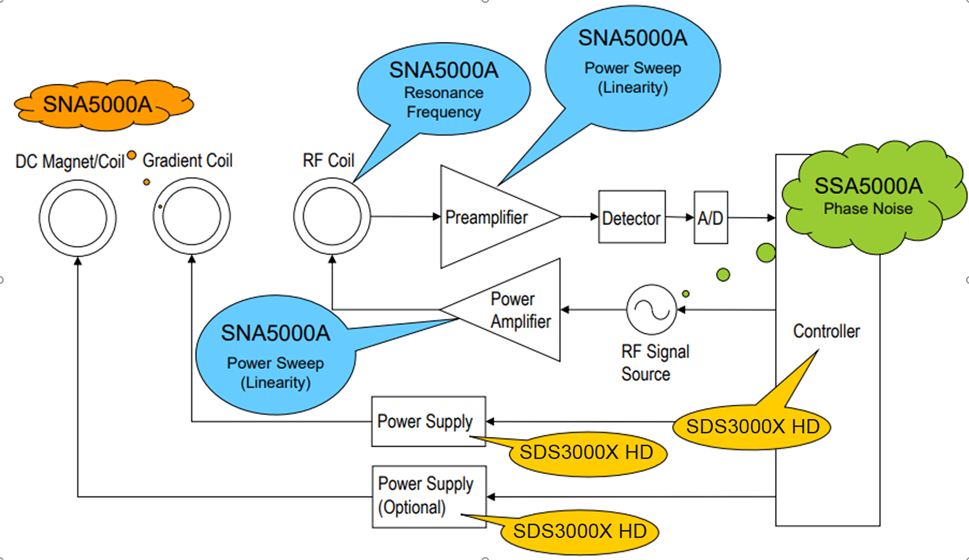

1.系統總體應用方案

對于MRI系統的每個模塊部分，鼎陽儀器都能給出高性能解決方案，具體如下：

（1）矢量網絡分析儀SNA5000A

作用：頻率覆蓋范圍100k-26.5GHz，完美覆蓋MRI系統測試頻率范圍，支持S參數測量，帶寬搜索，相位測量和Z反射轉換。測量梯度線圈和射頻線圈的回波損耗，插入損耗，帶寬，品質因子，相位，阻抗匹配等等。測量前置放大器和功率放大器的功率掃描曲線，計算1dB壓縮點。

（2）頻譜儀SSA5000A

作用：頻率范圍9k-26.5GHz，覆蓋射頻源產生信號頻段，相位噪聲<-105dBc/Hz。用于測量射頻信號源的相位噪聲，確保輸出更純凈的信號。

（3）示波器SDS3000X HD

作用：為獲得 CE 標志，必須用示波器對電源進行一般測試。

2.矢量網絡分析儀重要測試指標

品質因子（Q）

（1）作用：Q因子衡量射頻線圈的諧振效率，表示儲能與能量損耗的比率。Q值越高，線圈的諧振頻率選擇性越好，能量損耗越低。

（2）為何測量：

信號質量：高Q值線圈能更高效地發射/接收射頻信號，提升信噪比（SNR）。

調諧與匹配：Q值變化可能反映線圈調諧狀態異常，需調整以維持最佳諧振頻率。

熱效應管理：低Q值可能預示能量損耗增加（如線圈發熱），需避免組織過熱風險。

2.相位（P）

（1）作用：相位信息用于空間編碼（如相位編碼梯度），是圖像重建的關鍵參數。

（2）為何測量：

圖像準確性：相位誤差會導致圖像偽影（如鬼影、畸變），需校準確保信號同步。

動態調整：實時監測相位可優化射頻脈沖時序，尤其在快速成像序列（如EPI）中。

流動補償：血流或腦脊液流動可能引入相位偏移，需校正以提高圖像清晰度。

3.阻抗反射（Z反射）

（1）作用：反映射頻線圈與傳輸線間的阻抗匹配程度，阻抗不匹配會導致信號反射。

（2）為何測量：

能量傳輸效率：匹配良好時（Z反射小），能量傳輸最大化，信號強度高。

設備保護：反射過大會損傷射頻放大器，需通過調諧器優化匹配。

駐波抑制：減少反射可避免駐波形成，降低信號干擾和局部熱點風險。

4.三者的關聯

Q與Z反射：阻抗匹配直接影響Q值。匹配不良會增加能量損耗（降低Q），同時導致反射信號增強。

相位與調諧：線圈調諧狀態（如諧振頻率偏移）可能改變信號相位，需協同調整。

綜合優化：通過測量三者，可全面評估射頻系統狀態，確保線圈高效、準確、安全運行。

鼎陽矢網MRI測試功能

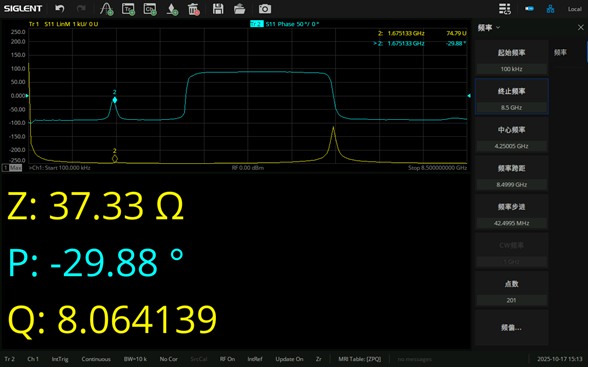

鼎陽矢量網絡分析針對MRI測試系統特別設計優化的測量功能，主要測試指標為Z,Q,P，并且由于大部分MRI測試應用場景都如下圖：

我們特別為MRI測試功能設計了大字體和窗口，以此滿足場景中遠距離觀察的需求。

另外，MRI測試功能還支持單獨顯示參數和放大參數，以下是單獨顯示Z和P。

單獨顯示Q：

同時為了方便工程師調整觀察距離，我們還支持通過拖拽的方式隨意放大和縮小字體，以達到最佳的觀察位置：

總結

磁共振成像（MRI）作為一種無輻射、高分辨率的醫學成像技術，其性能高度依賴于射頻線圈、梯度系統等核心組件的精準設計與調諧。本文系統闡述了MRI的基本原理、核心組件（主磁體、梯度線圈、射頻線圈）及其關鍵測試指標（如諧振頻率、Q因子、相位一致性、阻抗匹配等），并分析了MRI技術向更高場強、更優信噪比發展的趨勢。

鼎陽科技針對MRI系統的測試需求，提供了高性能的綜合性解決方案：

（1）矢量網絡分析儀SNA5000A：支持S參數測量、帶寬搜索及阻抗反射分析，覆蓋MRI系統全頻段（100k-26.5GHz），可精準評估梯度線圈與射頻線圈的回波損耗、Q因子及相位特性。

（2）頻譜儀SSA5000A：優化射頻信號源的相位噪聲檢測，確保信號純凈度。

（3）示波器系列：滿足電源測試的合規性要求。

此外，鼎陽儀器針對MRI測試場景設計了定制化功能，如大字體顯示、參數單獨放大等，提升操作便捷性與遠距離觀測效率。

作為通用電子測試測量領域的領軍企業，鼎陽科技憑借自主研發的高端儀器（涵蓋示波器、頻譜儀、矢量網絡分析儀等）和全球化布局，持續為醫療設備廠商及研究機構提供可靠的技術支持。未來，隨著MRI技術向超高場強與快速成像發展，鼎陽的測試方案將進一步助力系統性能優化與創新突破。
