產品品牌：永嘉微電VINKA

產品型號：VK3603

封裝形式：ESOP8

概述

VK3603是3通道觸摸檢測芯片，抗干擾能力強,穿透能力高,寬工作 電壓，靜態電流小?？商娲鷤鹘y(tǒng)按鍵,使產品面板防水防塵、密封 隔離、堅固美觀,非常適用于那些體積小,抗干擾要求高,功耗要求 小的電子產品。

輸出低電平有效,多鍵模式，長按16S復位功能。芯片內部采用特 殊的集成電路，具有高電源電壓抑制比，可減少按鍵檢測錯誤的 發生，此特性保證在不利環境條件的應用中芯片仍具有很高的可 靠性。 LJQ7762

特點

? 工作電壓 2.4-5.5V

? 工作電流 20.0μA@VDD=3.0V 待機電流 7.0μA@VDD=3.0V

? 上電復位功能（POR）

? 低壓復位功能（LVR）

? 響應時間約45ms @VDD=3V

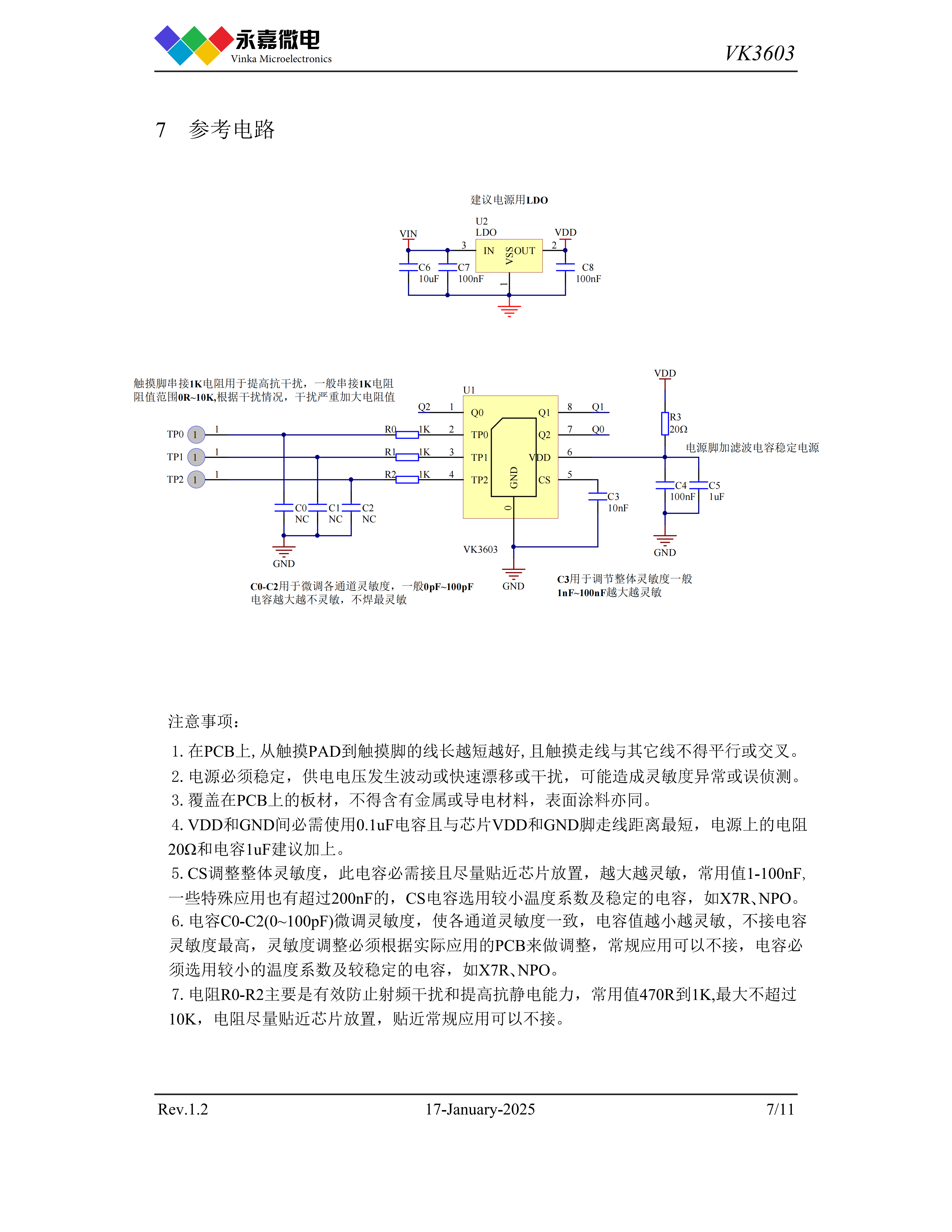

? 通過CS腳接對地電容調節整體靈敏度，電容值范圍 1-100nF，電容值越大越靈敏，不允許不接電容。

? 各觸摸通道接對地小電容微調靈敏度，使各通道靈敏度一 致，電容值范圍1-100pF,電容值越大越不靈敏，不接電容最 靈敏。

? 內置按鍵消抖,無需外部軟件再消抖

? Q0-Q2 腳為輸出 輸出低電平有效,多鍵模式 長按按鍵16S復位

? 上電后約有0.25秒的穩定時間，此時所有功能都被禁止，此 期間內不要觸摸檢測點

? 根據環境變化自校準參數.

? 比較容易通過 EMC 測試

? HBM靜電4KV-8KV(Class 3A)

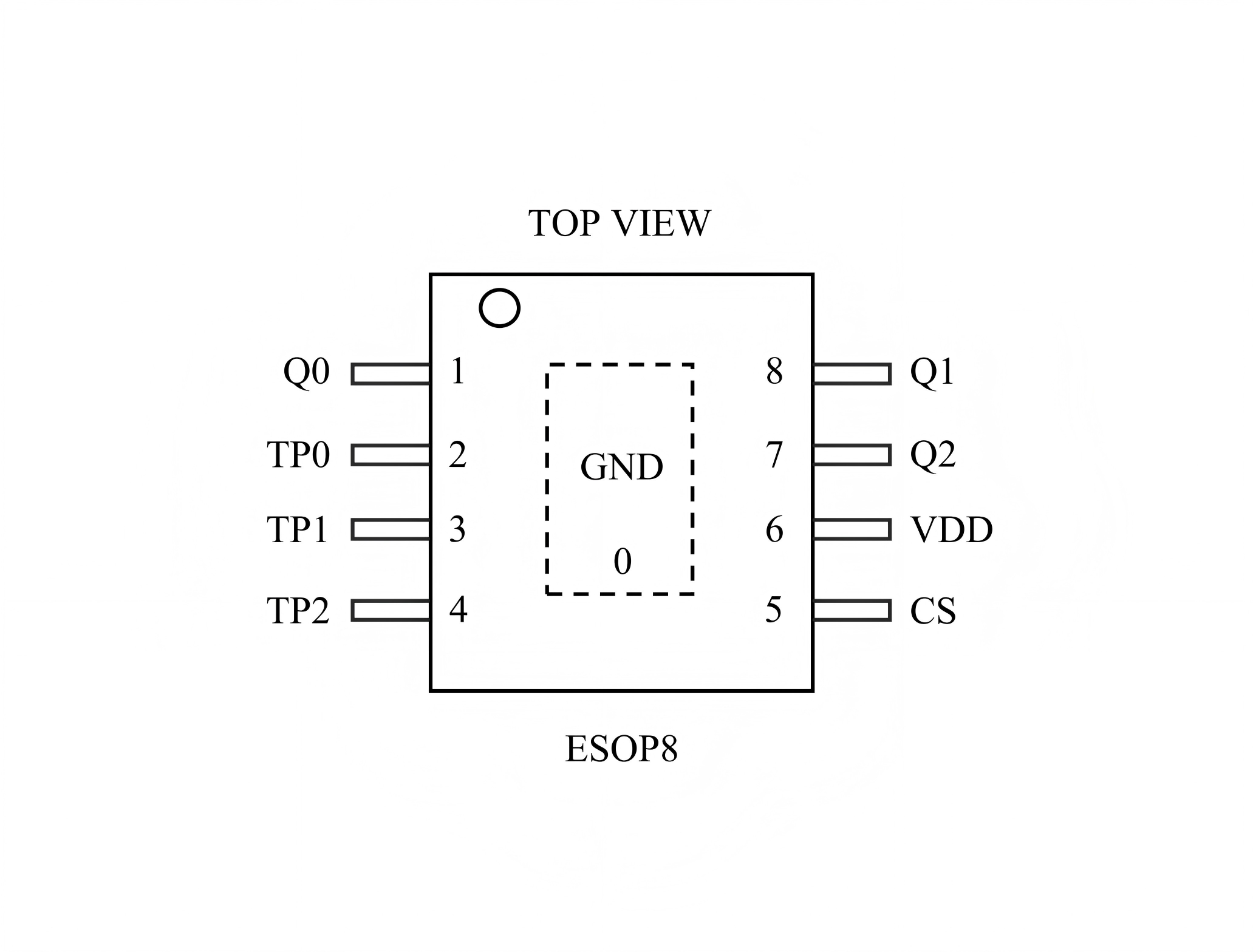

? 封裝 ESOP8(150mil)(4.9mm x 3.9mm PP=1.27mm)
