描述:

PC2913器件是一款高效、低噪聲、低紋波電流模式同步降壓轉換器。該器件適用于通常會使用低壓差線性穩壓器（LDO）進行后調節的噪聲敏感型應用，例如高速模數轉換器（ADC）、時鐘和抖動清潔器、串行器、解串器以及雷達應用。器件工作在固定的2.2 MHz或1 MHz開關頻率，并可與外部時鐘同步。為進一步降低輸出電壓紋波，器件集成了環路補償功能，可配合可選的第二級鐵氧體磁珠L-C濾波器工作。通過將內部電壓基準連接至NR/SS引腳的電容進行濾波，可實現類似低噪聲LDO的低頻噪聲水平?？蛇x的擴頻調制方案可將DC/DC開關頻率擴展到更寬的范圍，從而降低混頻雜散。該器件采用小巧的2mm x 2mm QFN10封裝。

特性:

?低輸出1/f噪聲

28.4μVRMS（100 Hz至100 kHz）@0.8V

51.1μVRMS（100 Hz至100 kHz）@1.2V

68.9μVRMS（100 Hz至100 kHz）@3.3V

? 2.2 MHz或1 MHz固定頻率峰值電流模式控制

?可與外部時鐘同步（可選）

?集成環路補償，支持用于二級L-C濾波器的鐵氧體珠（可選）

?擴頻調制（可選）

? 3.0 V至17 V輸入電壓范圍

? 0.8 V至5.5 V輸出電壓范圍

? 3A連續輸出電流

? 57 mΩ/20 mΩ RDSon

?輸出電壓精度±1%

?精確使能輸入允許

-用戶定義的欠壓鎖定

-精確排序

?可調軟啟動

?電源良好輸出

?輸出放電（可選）

? -40°C至125°C結溫范圍

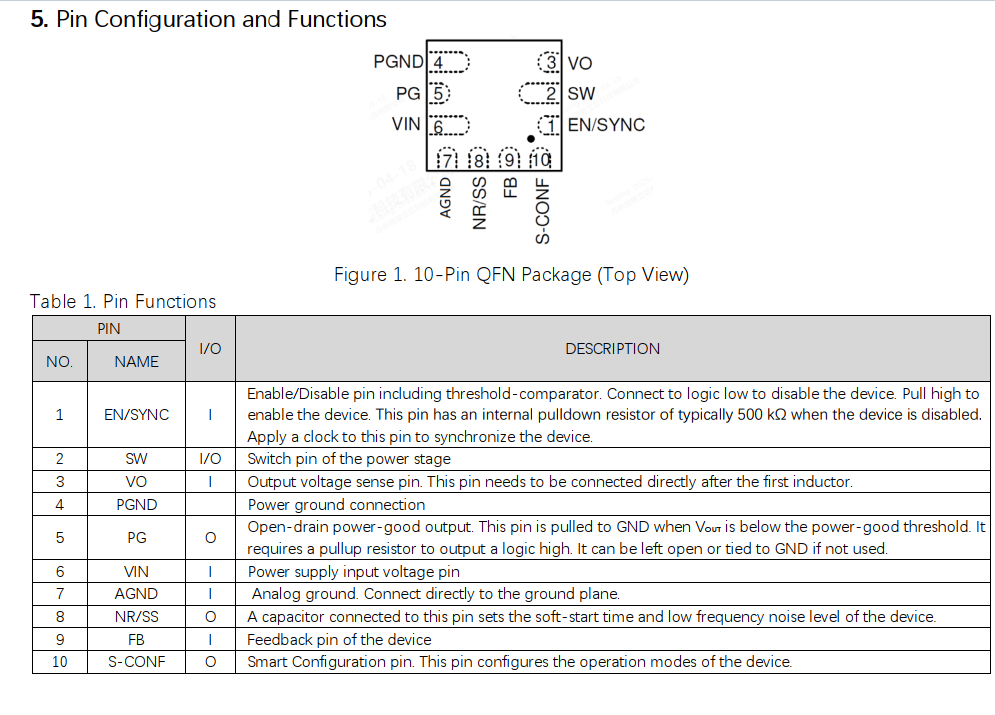

? 2.0 mm× 2.0 mm QFN封裝，0.5 mm間距

應用:

?高速/高精度模數轉換器/數模轉換器

?電信基礎設施

?測試與測量

?醫療
