本文介紹了邏輯內建自測試（LBIST）的概念、背景、原理、優缺點和應用。

隨著半導體工藝的不斷進步，芯片集成度呈指數級增長，測試成本與測試效率已成為行業面臨的核心挑戰。傳統依賴外部自動測試設備（ATE）的方法不僅費用高昂，且難以覆蓋芯片內部大量不可直接訪問的電路節點。邏輯內建自測試（LBIST）技術應運而生，它通過將測試電路植入芯片內部，使芯片能夠?qū)ψ陨磉壿嬰娐愤M(jìn)行自主檢測，顯著降低了對ATE的依賴，在汽車電子、航空航天等高可靠性領域成為關鍵技術。

LBIST的基本概念與背景

LBIST全稱為Logic Built-in Self-Test，即邏輯內建自測試，是一種在芯片設計階段集成到電路中的專用測試結構，旨在對芯片內部的隨機邏輯電路進行自主檢測。其核心理念是將測試功能內嵌于芯片設計之中，使芯片像擁有“免疫系統”一樣，在出廠后甚至服役期間能夠自行進行“體檢”，及時發現制造缺陷或老化故障。與傳統測試方法相比，LBIST解決了多個挑戰：首先，它降低了對昂貴ATE設備的依賴；其次，它能夠覆蓋那些沒有直接連接到外部引腳的嵌入式邏輯節點；此外，它支持接近芯片實際工作頻率的高速測試，這是許多ATE設備難以實現的。

LBIST與存儲器內建自測試（MBIST）共同構成了BIST技術的兩大支柱，但LBIST專注于數字邏輯電路的測試，包括處理器核心、組合邏輯、時序邏輯等。與MBIST針對存儲器的特定測試算法不同，LBIST主要采用偽隨機測試向量生成與響應分析技術，以適應數字邏輯電路的多樣性和復雜性。

LBIST的工作原理與核心架構

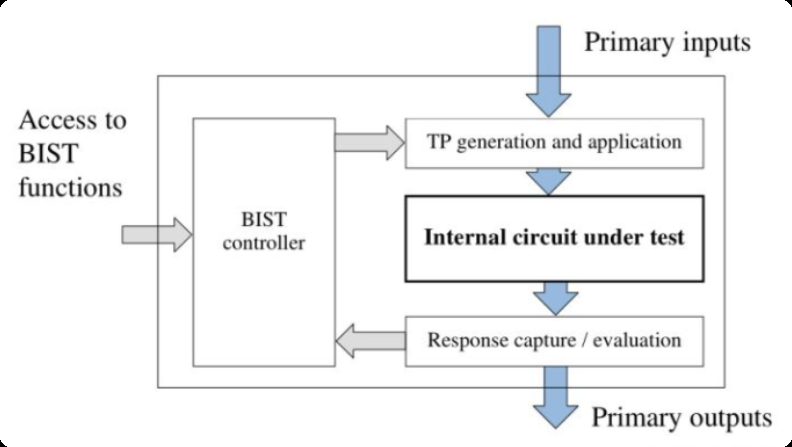

LBIST的實現依賴于一套精心設計的硬件架構和系統化的工作流程。其核心組件包括偽隨機模式生成器（PRPG）、掃描鏈、多輸入簽名寄存器（MISR）以及BIST控制器。PRPG通?；诰€性反饋移位寄存器（LFSR）生成偽隨機測試序列，作為測試激勵的源頭；為了增強隨機性，有時還會加入移相器。掃描鏈?zhǔn)沁B接PRPG與被測邏輯的通道，在測試模式下，芯片內部的寄存器被重新配置為串行移位鏈路，使測試向量能夠高效加載到內部，同時將響應結果捕獲并傳出。MISR負責將大量的輸出響應壓縮成一個固定的“簽名”，與預先計算的無故障電路簽名進行比對，從而判斷測試通過與否。BIST控制器則作為整個系統的“大腦”，協調測試的啟停、模式切換、結果比對和狀態報告。

LBIST的測試過程遵循嚴謹?shù)男蛄校菏紫冗M(jìn)入初始化階段，控制器接收啟動信號，切換芯片到測試模式，掃描鏈復位，PRPG加載初始種子，MISR清零；隨后進入向量加載與應用階段，PRPG生成的偽隨機測試向量通過掃描鏈加載到被測邏輯的輸入寄存器，并應用功能時鐘周期使向量在被測邏輯中傳播；接著是響應捕獲與壓縮階段，輸出響應被捕獲到輸出寄存器，然后通過掃描鏈移位到MISR中進行壓縮，這一過程重復進行直到生成足夠數量的測試向量；最后是結果比對與恢復階段，MISR產生的最終簽名與預存的“黃金簽名”比對，控制器根據比對結果生成Pass/Fail信號，并切換芯片回正常工作模式。整個過程中，LBIST利用芯片自身的時鐘和資源實現了高速測試，有助于檢測僅在高頻下出現的時序故障。在實際芯片如英飛凌TC3xx系列中，LBIST執行完成后通常會觸發系統熱復位，然后軟件在啟動過程中檢查測試結果。

LBIST的技術優勢與局限性

LBIST之所以在高端芯片中得到廣泛應用，是因為它解決了傳統測試方法的多個痛點。其核心優勢體現在以下幾個方面：首先，顯著降低測試成本。傳統ATE設備價格昂貴，且測試時間隨電路復雜度增加而線性增長，LBIST通過將測試功能內置，減少了對昂貴ATE設備的依賴，特別適合大規模量產芯片的測試。其次，實現真正的高速測試。LBIST使用芯片的功能時鐘進行測試，能夠檢測出僅在高頻下出現的時序故障，這對于現代高速芯片至關重要。第三，支持現場自檢與持續監控。LBIST不僅用于制造測試，還能在芯片現場運行期間進行定期健康檢查，符合ISO 26262等功能安全標準的要求。第四，解決不可達節點測試難題。對于沒有直接連接到外部引腳的嵌入式邏輯模塊，LBIST通過內部測試結構實現了深度覆蓋。第五，面積效率高。與MBIST通常需要3%-5%的面積開銷相比，LBIST通過復用芯片已有的掃描鏈等DFT資源，面積開銷通?？煽刂圃?%以下。

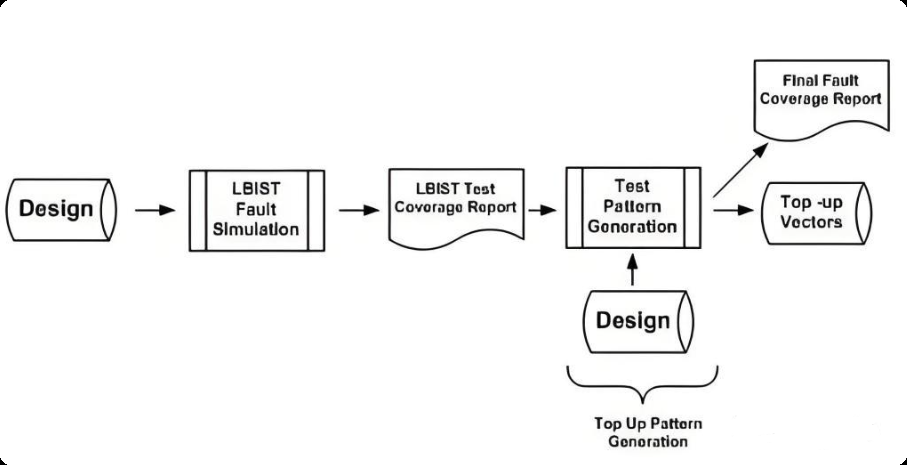

然而，LBIST也存在一些技術挑戰和局限性。首先，測試覆蓋率存在盲點。由于采用偽隨機測試向量，LBIST對某些特定故障（如某些橋接故障、冗余邏輯故障）的覆蓋率可能不足，雖然可以通過加權LFSR、測試點插入等技術緩解，但難以完全消除。其次，面積與功耗開銷。盡管相對面積開銷較小，但LBIST仍需額外的測試電路，且測試期間功耗通常高于正常功能模式，可能影響測試穩定性。第三，測試時間較長。為了達到足夠的故障覆蓋率，LBIST需要生成大量偽隨機測試向量，對于復雜邏輯，測試時間可能達到毫秒級，成為瓶頸。第四，診斷能力有限。MISR的響應壓縮過程會丟失原始響應信息，使得故障精確定位困難，通常需要額外診斷技術。第五，設計復雜度增加。LBIST插入需要額外的設計和驗證工作，增加了設計流程的復雜度。為應對這些挑戰，業界已開發出混合LBIST（結合偽隨機向量與確定性向量）和選擇性LBIST（針對關鍵邏輯實施測試）等方法，以平衡覆蓋率、開銷與測試時間。

LBIST的實際應用場景

LBIST因其獨特優勢，在多個對可靠性和安全性要求極高的領域找到了廣泛應用。在汽車電子領域，尤其是發動機控制、高級駕駛輔助系統（ADAS）等安全關鍵應用中，LBIST是滿足ISO 26262功能安全標準要求的關鍵技術。以英飛凌TC3xx系列芯片為例，LBIST被用于檢測MCU內部邏輯電路的潛伏故障，支持上電自檢和周期性自檢兩種模式，確保在檢測到潛在故障時系統能及時進入安全狀態。在高可靠性計算場景中，如航空航天、工業控制和醫療設備，芯片需在惡劣環境下長期穩定運行，定期執行的LBIST能夠及時檢測輻射等因素引起的瞬態故障，確保系統可靠性，其測試結果還可用于系統健康預測。在現代高性能處理器與AI加速器中，LBIST解決了傳統測試方法難以應對的挑戰，這些芯片通常包含深流水線、非規則邏輯結構以及手工優化電路，傳統掃描測試覆蓋率低且測試模式數量爆炸式增長，而LBIST的偽隨機測試特性特別適合這類復雜邏輯的測試需求，例如在AI加速器中，LBIST可以并行測試高度并行的計算單元，顯著縮短測試時間，同時其高速測試能力確保了處理器在其標稱頻率下的可靠性。

邏輯內建自測試技術代表了芯片測試領域的重要范式轉變，從依賴外部設備轉向芯片自我診斷。通過將測試功能集成到芯片內部，LBIST不僅降低了測試成本，還實現了傳統方法難以企及的高速測試和現場監控能力。盡管存在覆蓋率盲點、面積開銷等挑戰，但通過持續的技術創新，LBIST仍在不斷擴展其應用邊界，為芯片的高質量和高可靠性提供有力保障。
