在現代工業控制系統中，數字控制器（如PLC、MCU）與現場執行器（如閥門、驅動器、傳感器）之間需要進行可靠、精準的信號通信。其中，4-20mA電流環因其卓越的抗干擾能力和遠距離傳輸特性，成為工業模擬信號傳輸?shù)摹包S金標準”。如何將數字控制器發出的PWM（脈沖寬度調制）指令，無縫轉換為標準的0/4-20mA電流信號？客益微電子推出的GP210 PAC芯片，正是為這一核心需求而生的高性能、高集成度解決方案。

一、 什么是GP210？

GP210是一款PWM轉模擬電流轉換器（PAC）。其核心功能是將一個占空比可變的PWM數字信號，線性、高精度地轉換為一個可編程范圍的模擬電流信號。

輸入：接受一個占空比范圍為 0%至 100%、頻率為 50Hz至 5KHz、高電平電壓為 2.7V至 5.5V?的PWM信號。

輸出：產生一個與PWM占空比成正比的模擬電流。通過外接一顆高精度電阻（Rset），用戶可以靈活設置輸出的滿量程電流值（例如，典型應用為0-25mA）。當PWM占空比為0%時，輸出對應0mA（或4mA，通過電路偏置實現）；當占空比為100%時，輸出達到設定的滿量程電流。

這顆芯片極大地簡化了從數字控制到工業標準電流信號接口的設計，是構建智能變送器、執行機構驅動器、模擬量輸出模塊的理想核心器件。

二、 GP210的核心優勢與特性

選擇GP210，意味著選擇了一個性能卓越、設計簡便且堅固可靠的信號轉換解決方案：

卓越的精度與線性度：

超高初始精度：輸出滿量程誤差小于 ±0.1%，確保了信號轉換的起點準確性。

頂級線性度：通過簡單的兩點校準，輸出電流線性度誤差可優于 0.05%；若進行三點校準，線性度更可提升至 0.03%。這意味著輸出電流與輸入占空比幾乎呈完美的直線關系，控制精確無誤。

強大的工業級性能：

寬電源電壓：支持 8V至 36V?的單電源供電，完美兼容工業現場常見的24V電源系統。

優異的穩定性：具備極低的電源抑制比（典型值50ppm/V）和負載調整率（典型值3μA），確保在電源波動或負載變化時輸出依然穩定。其溫度系數低至 20ppm/°C，保障了在寬溫范圍內的性能一致性。

完備的保護機制：芯片內置過溫保護和過流保護，并提供了故障輸出（EF）?和輸出關閉（OD）?引腳，增強了系統的安全性與可控性。

寬工作溫度：可在 -40℃至 105℃?的嚴苛環境下穩定工作，滿足絕大多數工業應用需求。

靈活的可配置性：

輸出范圍可編程：通過外接一顆SET引腳電阻（Rset），用戶可以自由設定輸出的滿量程電流值（默認Rset=1K時，輸出0-25mA），輕松適配0-20mA或4-20mA等不同標準。

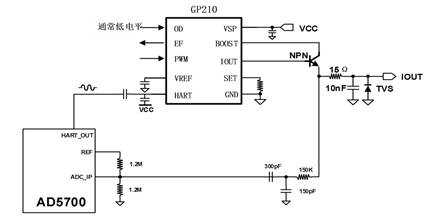

支持HART通信：獨有的HART信號接入口，允許在標準的4-20mA模擬信號上疊加數字通信，為實現現場儀表的智能化和遠程診斷提供了可能。

功耗轉移設計：提供BOOST引腳，可連接外部NPN晶體管，將芯片內部的主要功耗轉移至外部器件，有效降低芯片自身溫升，提升系統可靠性。

高集成度與易用性：

內置LDO：芯片集成了一個5V/5mA的LDO，可為外部隔離光耦或其它電路供電，簡化了隔離應用的設計。

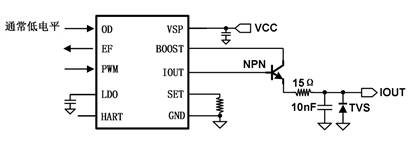

簡化外圍電路：典型應用電路外圍元件極少，設計簡潔，大幅降低了BOM成本和PCB面積。

小體積封裝：采用帶散熱焊盤的MSOP-10封裝，在節省空間的同時保證了良好的散熱性能。

三、 典型應用場景

GP210是工業自動化信號接口的“萬能適配器”，其典型應用包括：

智能變送器：將傳感器（如溫度、壓力、流量）信號經MCU處理后，通過GP210轉換為標準的4-20mA信號遠傳。

PLC模擬量輸出模塊：作為PLC擴展模塊的核心，將內部計算得到的數字量轉換為用于控制閥門、變頻器的0/4-20mA電流。

工業過程控制：用于驅動需要電流信號控制的執行機構，如比例閥、電動執行器等。

儀器儀表：為各類測試、分析儀器提供高精度的可編程電流輸出。

帶有HART協議的智能設備：利用其HART接口，構建符合工業通信協議的高級現場設備。

四、 可靠的品質保障與支持

高可靠性設計：符合工業級標準，ESD防護（人體模型）達到 2KV，確保在復雜的工業電磁環境中穩定運行。

完善的國產支持：客益微作為專注于模擬芯片的國產半導體廠商，不僅提供高性能的產品，還致力于為客戶提供及時、專業的技術支持，幫助工程師快速實現設計構想，解決實際應用痛點。

清晰的提示與責任：公司對產品應用領域（如車載、航空等）有明確界定，并鼓勵客戶在量產前進行充分的場景測試，體現了對產品負責、對客戶負責的態度。

結語

客益微GP210 PAC芯片，以其高精度、高線性度、高集成度和出色的工業級魯棒性，為數字世界與工業模擬現場之間搭建了一座堅固、精準的橋梁。無論是升級現有設備，還是開發新一代工業控制產品，GP210都能為您提供一種簡化設計、提升性能的優效方案。

欲獲取更詳細的技術規格、應用電路及訂購信息，請查閱GP210官方數據手冊，或訪問客益微官方網站www.guestgood.com。
