風能行業的“20MW+時代”

2026年年初，風電行業利好消息頻出，有8家企業板塊出現漲?，F(xiàn)象。隨著光伏新增裝機量的逐漸放緩，風電行業成為各地基建投資的重要布局方向，截至2026年2月26日，全國各省市先后發布了2026年共計304個風電項目，總裝機量超過66GW，其中單機容量突破20MW的項目有10+個，然而，機組容量的飆升，尤其是海上風電，載荷控制、并網穩定性、運維復雜性等挑戰也隨之放大。

風機的電能轉換鏈路及其電流監測

風機的電能轉換鏈路，本質上是一個從不穩定的通過葉片轉換為機械能到穩定的且符合電網標準的電能的轉換過程。對于20MW級的大型風機，目前主流的技術路線是永磁同步發電機配合全功率變流器（也就是常說的直驅或半直驅技術）。在這個過程中，電流監測扮演著神經系統的角色，是確保風機高效、安全運行的關鍵環節,在20MW這種超大功率等級下，電流監測的作用貫穿了整個鏈路，主要體現在以下四個維度：

1. 對設備的保護：防止IGBT和發電機燒毀

這是最基礎但也最關鍵的防線。20MW風機中的電流極大（可達數千安培），一旦發生短路或過載，毫秒內就能造成設備炸裂。

IGBT的退飽和保護：在變流器中，IGBT導通時本身有微小的電阻。監測芯片會實時監控IGBT導通時的飽和壓降。如果電流過大，壓降會迅速上升。一旦檢測到異常，硬件電路可以在幾百納秒到幾微秒內強制關閉IGBT。這種保護速度比軟件快得多，是防止變流器炸毀的最后一道防線。

發電機和電纜的熱保護：通過監測定子電流和轉子電流（針對雙饋機型），計算出銅損和發熱量。當電流長時間超過額定值，系統會觸發降功率運行或報警，避免絕緣因過熱老化。

2. 對載荷的控制：實現電磁阻尼

這一點直接呼應你之前關心的載荷響應問題。

轉矩電流分量（Iq）的精確控制：在矢量控制中，電流被分解為勵磁分量（Id）和轉矩分量（Iq）。發電機的電磁轉矩與Iq成正比。

當風速突然增大導致風輪有加速趨勢時，控制系統會通過電流環調節，瞬間增大Iq。

這意味著發電機需要更大的力矩才能轉動，相當于給主軸施加了一個反向的電磁阻力。

這個阻力變化就是前面提到的電磁阻尼。它通過調整電流實現，響應速度可達毫秒級，在變槳系統動作前，率先抵消風載沖擊，保護齒輪箱和主軸。

3. 對電網的支撐：保證電能質量和故障穿越

電流監測決定了風機在電網波動時的表現。

諧波抑制：變流器的高頻開關會產生諧波。安裝在網側的高精度電流傳感器（通常是霍爾電流傳感器或羅氏線圈）檢測到這些諧波成分后，控制系統會主動產生一個相位相反、幅值相等的電流，與之抵消。這能讓注入電網的電流保持完美的正弦波形。

故障穿越（高/低電壓穿越）：當電網發生短路（電壓驟降）或雷擊（電壓驟升）時，電流會劇烈波動。

低電壓穿越：電網電壓跌落的瞬間，電流會急劇增大。電流監測會迅速捕捉到這個變化，指令變流器進入故障態模式，同時配合Chopper（斬波器）或Crowbar（撬棒保護電路），快速消耗或旁路多余的能量，確保變流器不被過電流燒毀，同時向電網提供必要的無功電流支撐，幫助電網恢復電壓。這是并網規范中的硬性要求。

4. 對機組的診斷：狀態監測與故障預警

通過對電流特征的精細分析，可以判斷機械部件的健康狀況。

葉片不平衡與氣動偏差：

當葉片出現結冰、開裂或槳距角不對時，風輪每轉一圈，發電機的轉矩和電流就會波動一次。

通過對定子電流進行頻譜分析，可以提取出轉頻（1P）及其倍頻的電流特征。如果這些頻率的幅值異常增大，系統就可以預警葉片可能存在不平衡問題，提示運維人員檢查。

齒輪箱與軸承故障：

齒輪的齒面損傷或軸承的點蝕，會在旋轉時產生微小的扭矩波動。

這種波動會調制發電機的電流信號。通過高分辨率的電流采集和高階頻譜分析，可以解調出這些故障特征頻率，在設備徹底損壞前發現早期故障。

20MW風機電流監測方案

針對20MW風機這種功功率、高電壓、強干擾的場景，電流檢測方案的選擇非常關鍵，核心的技術難點在于：如何在上千安培的強電環境中，毫秒級甚至微秒級地還原出真實的電流波形，同時還要保證高可靠性和電氣隔離。

目前主流的方案主要有四種：霍爾電流傳感器、羅氏線圈、光纖電流傳感器以及分流器。它們?cè)?0MW風機的不同環節（機側、網側、中性點）各有優劣。

以下是詳細的介紹：

1. 霍爾電流傳感器

這是目前風機變流器中應用最廣泛的方案，基于霍爾效應原理。

原理：被測電流產生的磁場，通過磁環聚集，作用于霍爾元件，輸出電壓信號。

形態：通常分為開環（直檢式）和閉環（磁平衡式，也稱零磁通）兩種。

優點：能夠測量直流和交流，頻帶較寬（從0到上百kHz），電氣隔離性好。閉環霍爾精度高、線性度好。

缺點：磁芯存在磁滯效應，大電流沖擊下可能產生飽和；閉環霍爾功耗稍大；體積和重量相對較大；溫度漂移會影響精度；成本相對開環霍爾高。

20MW風機應用場景：

變流器內部：主要用于機側和網側的精確矢量控制。因?yàn)樾枰獪y(cè)量轉矩電流分量（Iq，含直流成分），所以必須用能測直流的霍爾傳感器。常用于核心控制回路。

2. 羅氏線圈

這是一種基于電磁感應的測量線圈，測量的是微分電流信號，需要配合積分器使用。

原理：將線圈均勻繞在非磁性骨架上，套在被測導體上，感應電壓與電流的變化率（di/dt）成正比。

優點：不飽和，即使遇到巨大的短路電流（幾十倍額定電流），也能準確測量；線性度極好；成本相對較低；重量輕、柔性好，便于安裝。

缺點：不能測直流；低頻特性差，低頻信號漂移嚴重；對安裝位置敏感，抗外磁場干擾能力相對較弱；需要外接積分器和供電，積分電路容易受溫漂影響。

20MW風機應用場景：

短路保護與故障監測：非常適合用于過流保護和電網故障錄波。由于20MW機組短路電流巨大，羅氏線圈不飽和的特性是關鍵優勢。常用于機艙內開關柜或變流器輸出端的保護回路。

3. 光纖電流傳感器

這是近年來的前沿技術，利用法拉第磁光效應，特別適合高電壓環境。

原理：激光在光纖中傳輸，其偏振面會在磁場作用下發生旋轉，旋轉角度與電流成正比。

優點：絕緣性能極佳，光纖本身就是絕緣體，可以浮在高壓側測量；無磁飽和；無二次開路風險；抗電磁干擾能力強；體積小、重量輕。

缺點：成本較高；長期穩定性（尤其是光纖的應力雙折射導致零點漂移）曾是技術難點，但近年來已有較大突破；對振動敏感，安裝要求高。

20MW風機應用場景：

發電機中性點/高電位測量：非常適合測量發電機定子繞組中性點的電流，或者變壓器套管的電流。因?yàn)樗恍枰獜?fù)雜的絕緣處理，可以直接在高壓端進行測量。

直流母線監測：部分特殊設計可用于測量直流母線的大電流。

4. 分流器

基于歐姆定律，通過在電路中串聯精密電阻，測量其壓降。

原理：I=V/R。

優點：原理簡單，精度極高（可用于計量），響應速度快，無磁滯和飽和問題。

缺點：沒有電氣隔離，需要配合隔離放大器使用；存在功率損耗和發熱問題，在大電流下需要強制冷卻；體積笨重。

20MW風機應用場景：

實驗測試與計量：由于功耗太大，通常不用于長期在線運行，多用于出廠試驗臺的標定，或者變流器內部直流支撐電容的均壓/均流檢測（短時小范圍）。

綜合選型建議

在實際的20MW風機設計中，通常不會只用一種傳感器，而是混合部署：

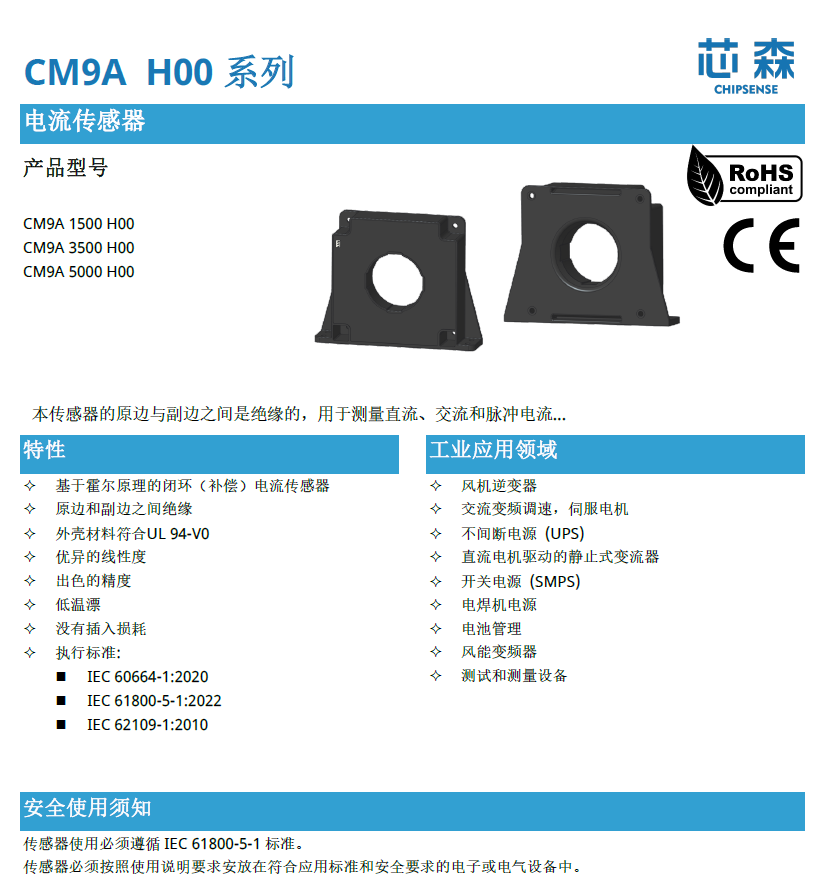

核心控制鏈路（高性能要求）：在變流器的機側和網側，為了實現對電流矢量的毫秒級精確控制，通常選用高精度閉環霍爾電流傳感器（如芯森電子的CM9A系列，具有±0.3%的精度、±0.1%線性誤差和1500A-5000A量程）。它能夠提供同時包含直流分量和交流分量的完整信號，保證轉矩控制的精確性。

保護鏈路（可靠性要求）：在并網開關柜或變流器輸出端，為了應對可能發生的巨大短路電流，防止保護裝置在電流互感器飽和時拒動，通常會選用羅氏線圈。它能確保大電流沖擊下依然線性傳變，保證保護動作的可靠性。

關鍵點位監測（特殊需求）：在發電機中性點這類高電位、難以取能的特殊位置，光纖電流傳感器是最佳選擇。它可以直接安裝在高壓端，通過光纖將信號傳回控制室，實現高質量的絕緣監測和差動保護。

運維革命：預測性維護與數字孿生

海上風電相對于陸上風電的運維成本要高很多，據相關數據顯示，海上風電運維成本占風電場全生命周期總成本的20%-30%，無效運維成本占比高達35%，要降低無效成本，這就需要降低人工巡檢的依賴，在技術上，可以在發電機、齒輪箱、變流器關鍵節點布局霍爾電流傳感器+振動傳感器。通過電流波形分析，如電流諧波增加，判斷齒輪箱的磨損程度，結合振動數據，預測軸承故障。

風險與挑戰

技術風險

高頻噪聲干擾：PWM信號可能導致霍爾傳感器輸出抖動，需硬件濾波+軟件算法聯合抑制。

長期漂移：海上高鹽霧環境可能加速傳感器老化，需定期校準。

成本壓力

高精度霍爾傳感器價格為傳統互感器的2–3倍，但綜合運維成本降低20%。

解決方案：與國產品牌（如芯森、中車）合作，降低采購成本。

標準缺失

目前缺乏風電行業專用的霍爾傳感器標準，企業需參考IEC 61850（電力自動化）與GB/T 37882（風電并網）。

未來展望：霍爾傳感器與風電智能化

通過與AI深度融合，學習分析電流波形，實現風機故障的“自診斷”。某頭部風電企業正研發基于霍爾傳感器數據的數字孿生平臺，預計2027年上線。

在風電制氫項目中，霍爾傳感器用于電解槽電流監測，優化氫氣產量。

結合5G+邊緣計算，電流等數據實時傳輸至岸上控制中心，遠程自動化分析運維，實現海上風電的無人化。
