引言：在過去幾年里，我拆解過不下20款不同的移動電源和幾十款便攜式LED燈具。有一個非常有趣的發現：早期的便攜照明產品，比如露營燈、應急臺燈，它們的電路設計往往非常“粗獷”。充電部分是一個簡單的4056線性充電模塊，升壓放電則是另一套獨立的電路，兩塊“拼湊”在一起，不僅占據了寶貴的內部空間，而且待機功耗大、發熱明顯。

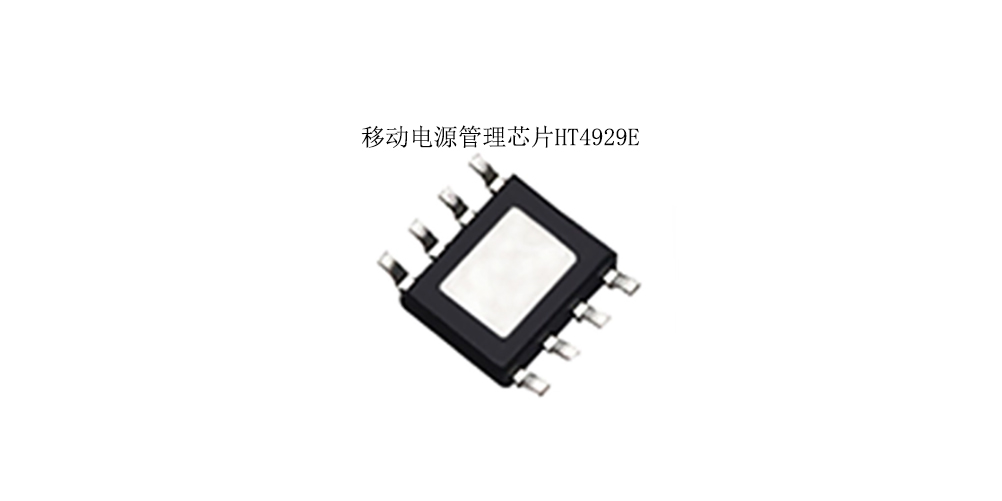

直到最近，當我拿到一款主打超長續航的戶外多功能營地?zé)暨M行測試時，其穩定的恒流輸出和極低的關斷功耗引起了我的注意。拆解后發現，它的核心驅動是一顆型號為HT4929E的芯片。這顆芯片官方定義為“移動電源管理芯片”，但在實際應用中，特別是針對當前火熱的便攜儲能照明市場，它所展現出的特性，遠不止于給手機充電那么簡單。

拋開枯燥的芯片手冊復述，從實際產品設計的角度，深度探討HT4929E如何作為便攜照明產品的“智能心臟”，重新定義燈具的電源管理邏輯。

一、照明產品的“芯”痛點：為什么通用電源芯片不夠用？

在設計一款內置鋰電池的便攜燈具時，工程師通常面臨三個核心挑戰：

1、空間與結構的矛盾：燈具為了美觀和光學設計，內部空間往往極不規則且狹窄。如果采用分離式的充電管理IC和升壓IC，再加上必要的保護電路，PCB布局會變得非常困難，甚至需要堆疊兩塊板子，增加成本。

2、待機功耗與用戶體驗：很多燈具帶有觸摸開關或遙控功能，要求主控MCU或感應電路一直處于待命狀態。如果電源管理芯片待機電流過大（例如超過50μA），電池會在幾天內耗光，用戶下次使用時燈具已無法點亮，體驗極差。

3、“邊用邊充”的邏輯沖突：在應急照明場景下，用戶經常需要插著充電線同時打開照明。這要求芯片能智能處理“充電器給電池充電”和“電池升壓給LED供電”之間的能量流動，而不是簡單地切斷一邊。

通用移動電源芯片雖然能管理電池，但大多是為“充放電各一個口”的標準移動電源設計的。而HT4929E的獨特之處，在于它用一種更簡潔的架構，恰好擊中了上述照明應用的痛點。

二、HT4929E的“照明視角”：重新解讀關鍵參數

參考官方數據手冊，我們不能只看它“能做什么”，更要看它在照明產品中“做得有多好”。以下是我從燈具設計角度，對HT4929E核心特性的深度解讀：

1.共用一個端口：完美適配單USB-C口照明設備

官方資料提到，HT4929E采用“充放端口共用的先進專利技術”。這對于照明產品意義重大。

應用場景：現在的便攜臺燈、氛圍燈，為了美觀，通常只開一個USB-C充電口。HT4929E能通過這個唯一的端口智能識別插入的是充電器（5V輸入）還是負載（如手機、或者燈具本身作為應急電源給手機充電）。

真實價值：這不僅節省了一個USB母座的成本和PCB空間，更重要的是簡化了用戶操作。燈具既可以“吃電”充電，必要時也能通過長按按鍵等方式，讓同一端口“放電”，化身應急移動電源，給手機續命。一機兩用，增加了產品的附加值。

2.極低的待機電流：讓燈具的“靈魂”永不沉睡

數據手冊中標注`Istb`（待機電流）典型值為15μA，最大40μA。

數據換算：以15μA為例，對于一個配備5000mAh電池的露營燈，單純待機時間的理論值為：5000mAh/0.015mA≈333,333小時，約等于38年。當然實際電路還會有其他漏電，但這個量級的待機電流，意味著幾乎可以忽略不計。

照明深意：這意味著設計師可以為燈具配備電容式觸摸開關、藍牙遙控模塊或環境光感應器，而無需擔心這些“智能功能”在幾天內榨干電池。用戶可以隨時按下開關，燈光立刻響應，因為芯片始終處于“淺睡”而非“深眠”狀態。

3.智能自動關機與喚醒：真正的“無感”交互

`Iauto_off`（自動關機負載電流）典型值為50mA，以及“負載插入自動啟動升壓，負載移除自動休眠”功能。

針對照明優化的理解：在燈具中，這個特性有兩種妙用。

作為電源時：當你用燈具給手機充電時，手機會抽取幾百毫安甚至1A的電流（>50mA），HT4929E自動保持升壓輸出。當你拔掉手機，負載電流消失（<50mA），芯片在短暫延遲后自動關閉升壓，進入休眠，防止電池能量被白白消耗。

作為燈具時：這個機制需要結合按鍵邏輯。比如，即使LED負載（假設是10W的燈珠，電流可能超過50mA）關閉了，但主控MCU還在運行，芯片檢測到還有微小電流，就不會“誤判”為無負載而切斷整個系統供電。這為復雜的燈光模式（如呼吸燈、定時關閉）提供了穩定的底層電源。

4.恒功率輸出與保護：讓LED光效穩定不閃爍

升壓部分輸出電流典型值1.0A(BAT=3.6V)，且有完整的過流、短路保護。

對LED的至關重要性：LED是電流型器件，光通量直接與電流相關。HT4929E在電池電壓從4.2V下降到3.0V的過程中，通過升壓電路維持一個穩定的5.1V輸出（或經過恒流電路驅動LED）。

實戰經驗：很多廉價燈具隨著電量下降，燈光會逐漸變暗。而采用HT4929E的設計，由于它內部有穩定的升壓和恒功率輸出邏輯，可以為后級的LED恒流驅動提供非常穩定的母線電壓，從而保證燈具從滿電到低電，亮度幾乎恒定，直至進入欠壓保護（`VUVLO`2.8V）。這種“用到最后一刻亮度不變”的體驗，是高端照明的重要標志。

三、實戰電路構思：如何用HT4929E搭建一款旗艦級露營燈？

基于以上分析，我們不妨構思一個具體的產品方案：一款集成了觸摸調光、可作為移動電源的旗艦級戶外露營燈。

設計目標：

電池：4.2V鋰離子電池，容量10000mAh（由兩節5000mAh并聯）。

照明：一顆10WRGBLED（主照明）+幾顆2835貼片（氛圍/閱讀）。

接口：單USB-C口（充/放電共用）。

功能：觸摸開關、無級調光、藍牙音箱供電預留、應急手機充電。

HT4929E在此方案中的核心任務分配：

1、充電管理：配置PROG引腳（Pin1）對地電阻，設置1A充電電流。這對于10000mAh的電池來說，是兼顧發熱和充電速度的黃金比例（0.1C）。芯片內置的三段式充電（涓流/恒流/恒壓）和4.20V浮充電壓，能安全可靠地充滿電池。

2、電源路徑管理（關鍵點）：

單口復用：USB-C口直接連接到HT4929E的VOUT（Pin6）。芯片通過內部邏輯自動判斷方向。

邊充邊放：這是設計的精華。假設用戶插著充電線在帳篷里看書。

充電器通過VOUT給芯片供電，芯片首先給電池充電。

同時，用戶開啟照明，電池通過芯片內部路徑放電，給LED驅動供電。

HT4929E的“邊充邊放自動轉換模塊”會智能協調，如果充電器功率足夠（5V/1A），它可以同時供給LED驅動和為電池充電；如果LED功率較大，電池會“補充”不足的電流，確保照明不受影響。

3、放電與指示：

驅動邏輯：VOUT在升壓模式下輸出穩定的5.1V。這個5.1V可以接入一個DC-DC恒流驅動電路，專門為10WLED供電，保證色溫純凈無頻閃。

電量顯示：利用L1（Pin4）和L2（Pin3）引腳，可以連接兩顆LED。通過編程或芯片內置邏輯，實現充電時的呼吸效果，以及放電時通過雙色（如紅/藍）或閃爍頻率來指示電池剩余電量。例如：

充電中：紅燈常亮；充滿電：紅燈滅，綠燈亮。

放電中（作為電源時）：電量>30%時藍燈慢閃，<30%時紅燈快閃。

4、按鍵與休眠：

交互邏輯：KEY引腳（Pin5）接一個物理按鍵，實現開關機和模式切換。但為了實現“觸摸”功能，可以將KEY引腳連接到一顆觸摸感應芯片的輸出端。當手觸摸時，觸摸芯片給出一個脈沖，模擬按鍵動作。

休眠機制：當用戶關閉所有LED，且沒有連接手機充電時，HT4929E檢測到輸出電流小于`Iauto_off`(50mA)，會自動關閉升壓，進入待機狀態（15μA），同時保持對KEY引腳的監聽。下次觸摸時，瞬間喚醒系統，點亮燈光。

四、工程師的實戰筆記：PCBLayout與靜電防護

官方資料提到了PCBLayout參考和靜電防護措施，這在照明產品中尤為重要，因為燈具常常在戶外、干燥環境中使用，靜電積累嚴重。

Layout避坑指南：

1、功率回路最短：LX引腳（Pin7）、電感和輸出電容組成的回路必須盡可能短且寬，以減少電磁干擾和電壓尖峰。對于1MHz的開關頻率，這一點至關重要。

2、電池線要粗：BTP引腳（Pin2）連接到電池正極的走線，需要承載最大1A的充放電電流，務必加寬，防止線損導致電壓檢測不準。

3、地線處理：模擬地（AGND，Pin8）和功率地要單點連接，避免大電流在地線上引起的噪聲干擾充電和放電的邏輯判斷。

ESD防護實戰：

雖然HT4929E本身有4KVESD能力，但在USB端口，強烈建議增加TVS管。因為USB線纜是天線，會引入接觸放電和空氣放電。在VOUT引腳和USB外殼地之間加上一顆雙向TVS（如5V的SMBJ5.0A），可以有效將靜電泄放，確保芯片在嚴酷環境中不“死機”。

五、一顆芯片背后的產品思維轉變

HT4929E的出現，讓我看到了電源管理芯片從“功能滿足”向“場景融合”的轉變。它不再是手機配件的專屬，而是成為了便攜式智能硬件——尤其是照明設備——的一個高效、緊湊、低功耗的能源中樞。

對于產品經理和硬件工程師而言，選擇HT4929E不僅僅是選擇了一個1A充放的解決方案，更是選擇了一種產品設計的可能性：

你可以把產品做得更小巧，因為外圍元件極少（僅需電感、電容、電阻若干）；

你可以讓產品更智能，因為它為你守護好了最后15μA的能量；

你可以讓產品更可靠，因為它內置了過溫、過壓、過流、短路四重保險。

下一次，當你點亮一盞設計精良的便攜燈，感受它細膩的觸摸響應和穩定的亮度時，不妨想一想，或許它的“心臟”，正是這顆低調但強大的HT4929E。它靜靜地管理著每一毫安時的能量，讓創意照明，真正照進現實。
