在工業機器人、協作機器人等智能裝備的發展進程中，關節驅動作為核心動力單元，其響應速度、控制精度、能效表現與集成度直接決定了機器人的運動性能和應用場景。當前機器人關節驅動開發中，高頻開關下的驅動損耗、電機控制的精準度不足、多接口的集成適配難度、調試與整定的效率低下等問題，成為制約方案升級的關鍵難點。

基于兆易創新GD32H75EYMJ7 MCU打造的機器人GaN關節驅動解決方案，創新性采用GaN氮化鎵驅動技術，結合高性能的硬件架構與智能化的控制算法，針對性解決上述行業痛點，實現了驅動性能、控制精度、集成能力與開發效率的全方位突破，為機器人關節驅動提供了高性價比、高可靠性的國產化解決方案。

核心方案性能亮點

本方案以GD32H75EYMJ7為核心控制單元，搭配GaN驅動芯片及高集成度的外圍硬件，融合先進的控制算法，打造出兼具高性能與實用性的機器人關節驅動方案，核心優勢體現在以下方面：

高速低損GaN驅動：采用專業GaN驅動設計，死區時間低至200ns，PWM開關頻率可達 100KHz，相比傳統硅基驅動，大幅降低開關損耗，提升能效的同時，讓電機運轉響應更迅速。

智能精準電機控制：支持電機參數一鍵整定，三環PID控制增益可自動計算，無需人工繁瑣調試，實現對電機的高精度閉環控制，保障機器人關節運動的平穩性與精準度。

高集成硬件接口：方案集成豐富的工業級接口，包含CAN FD、RS485/422、雙路16bit磁編接口（SPI、多摩川BISS-C），還集成ETherCAT從站+2個百兆PHY，滿足工業機器人多協議、高實時性的通信與傳感需求。

穩定的電源系統：搭建48V寬壓輸入的多級電源轉換架構，通過SY8502FCC DCDC、GD30LD1002 LDO等器件，實現5V、3.3V、0.9V等多電壓精準供電，為核心MCU與外圍器件提供穩定的電源保障。

專業的信號采樣與處理：配備四路采樣電阻，搭配GD30IN240A運放與專用比較器，實現電機電流、電壓等關鍵信號的高精度采集與快速處理，為電機控制提供精準的反饋數據。

多維度調試與開發支持：預留SWD/JTAG調試接口、DEBUG-RS485接口，搭配專屬上位機調試軟件，同時提供完善的硬件設計資料與軟件工程適配包，大幅降低開發與調試成本。

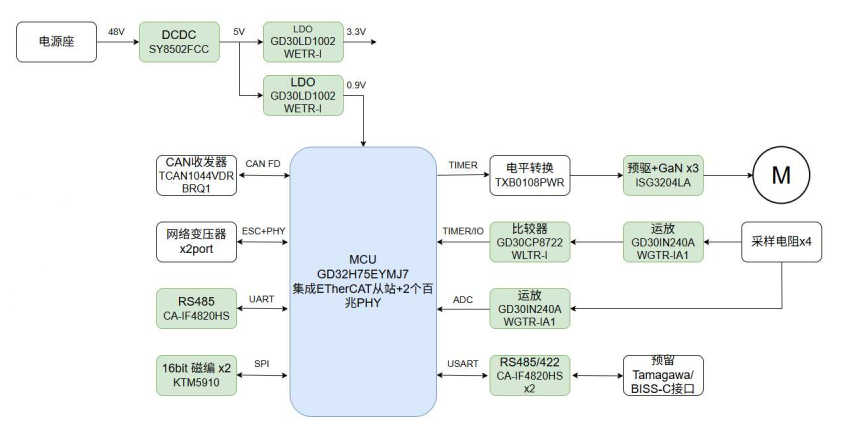

硬件架構與核心設計

本方案采用模塊化的硬件設計思路，整體分為驅動板與編碼器板兩大核心模塊，各模塊功能劃分清晰，接口定義規范，兼顧性能與實用性，核心硬件架構與設計細節如下：

核心控制MCU：GD32H75EYMJ7

作為方案的“大腦”，GD32H75EYMJ7具備高性能的處理能力與豐富的外設資源，可高效完成電機控制算法運算、外設接口管理、數據通信與信號處理等核心任務，為整個關節驅動系統的穩定運行提供算力支撐。

驅動板硬件核心設計

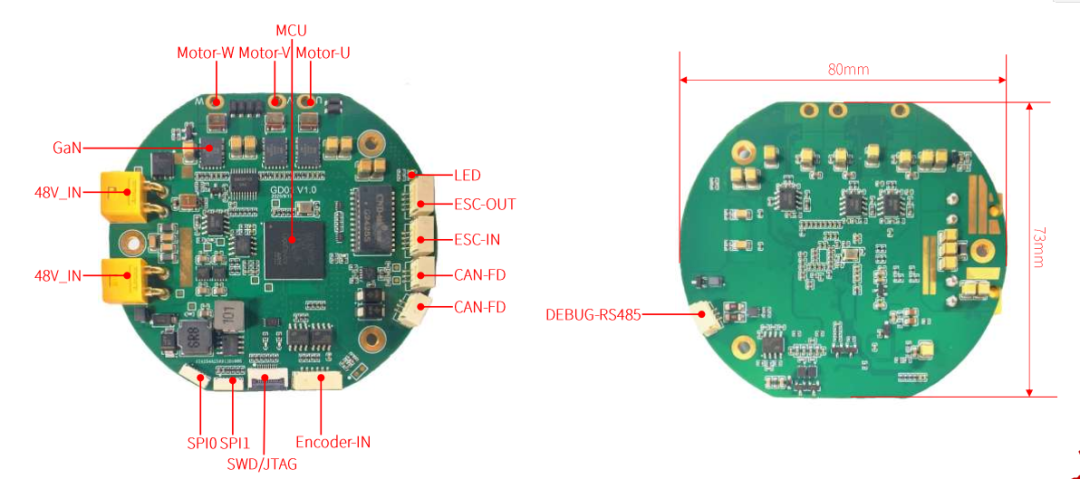

驅動板集成電源輸入、功率驅動、通信接口、控制信號處理等全部核心功能，關鍵設計包含：

電源模塊：48V工業級寬壓輸入，經多級DCDC/LDO轉換，輸出5V、3.3V、0.9V穩定電壓，適配MCU、驅動芯片、傳感器等不同器件的供電需求；

功率驅動模塊：搭載3路預驅+GaN驅動電路，配合高精度電流采樣，實現電機U/V/W三相的高效驅動與狀態監測；

通信模塊：集成TCAN1044VDRBRQ1 CAN收發器實現CAN FD通信，CA-IF4820HS完成RS485/422通信，同時集成ETherCAT從站與百兆PHY，滿足工業現場高實時性、高可靠性的通信要求；

接口模塊：預留Motor-U/V/W電機輸出接口、48V_IN電源輸入接口、Encoder-IN編碼器接口、SWD/JTAG調試接口等，接口定義標準化，適配不同應用場景的硬件連接。

編碼器板硬件設計

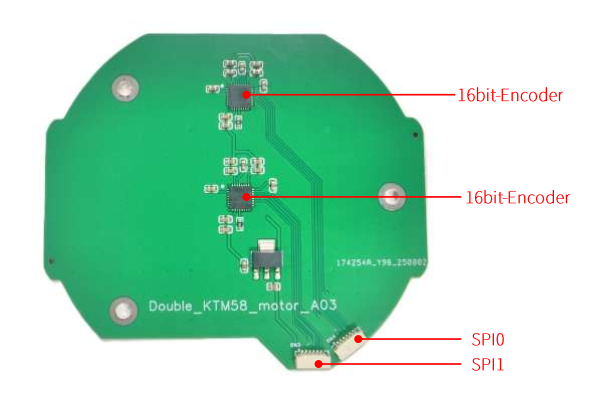

編碼器板專為高精度位置檢測設計，配備雙路16bit磁編接口，支持KTM5910 SPI編碼器，可精準采集機器人關節的位置與轉速信號，通過SPI0和SPI1接口與驅動板實現高速數據交互，為電機的閉環控制提供精準的位置反饋。

完善的開源配套資料

為降低客戶的開發門檻，加快產品落地速度，本方案提供分級開放的完善資料清單，涵蓋操作手冊、硬件資料、軟件工程、調試工具等，資料權限分為開放與NDA兩類，滿足不同階段的開發需求：

開放資料（全量公開，快速上手）

GD01關節驅動板快速開始：詳細的方案操作與快速上手說明，助力開發者快速完成硬件連接與基礎調試；

GD01硬件連接細節說明：精準的關節驅動板硬件接口定義與連接規范，保障硬件對接的準確性；

GD32H75E-GaN_Driver GD01 251126 GD物料：方案核心原理圖，清晰展示硬件架構與器件連接；

P1010A_111電機規格書V2.325.4.30：雙SPI編碼器電機配套規格書，提供電機適配核心參數。

NDA資料（定制化支持，深度開發）

AD-工程GD01：完整的硬件設計AD工程文件，支持客戶進行二次硬件開發與定制；

GD32H75E-GaN_Driver GD01：方案生產BOM表，為產品量產提供物料參考；

多款軟件工程包：包含雙SPI編碼器電機、多摩川編碼器電機適配軟件工程，已完成核心算法與驅動適配，可直接基于此進行二次開發；

servohub_pc_monitor_v2.0.5：關節驅動器專屬調試上位機，支持電機參數整定、狀態監測、調試優化等核心功能。

方案支持與服務

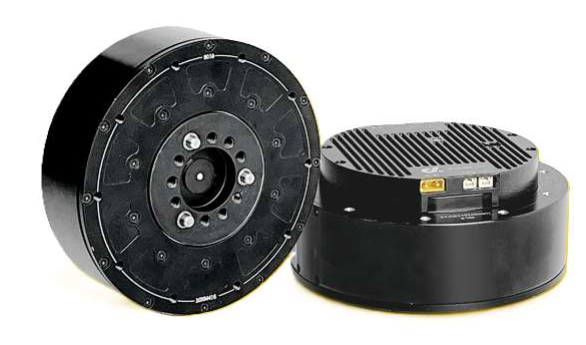

基于GD32H75E的機器人GaN關節驅動解決方案，憑借高性能、高集成、易開發的特點，可廣泛適配工業機器人、協作機器人、服務機器人、AGV移動機器人等各類智能裝備的關節驅動單元，無論是多關節機械臂的精準運動控制，還是移動機器人的動力關節驅動，都能提供穩定、高效、精準的驅動支持，同時國產化核心器件的選用，也為客戶提供了更安全、可控的供應鏈保障。

本GD32H75E機器人GaN關節驅動解決方案由好上好信息提供全套技術支持與配套服務，好上好信息（股票簡稱：好上好，股票代碼：001298）在半導體元器件分銷與方案開發領域擁有豐富經驗，為客戶提供從方案設計、硬件開發、軟件適配到量產落地的全流程服務，同時在深圳、北京、成都、上海、廣州等全國多地設立辦事處，可快速響應客戶的本地化技術需求，助力客戶加快產品研發與量產進度。
