測試設備：馬赫-曾德爾干涉儀光學平臺（半導體激光器、偏振控制元件、分束器、偏振分束器、壓電反射鏡、電光調制器）、反饋控制系統（平衡探測器、模擬PID控制器、ATA-2088高壓放大器）以及信號生成與采集系統（信號發生器、示波器、頻譜分析儀）。

實驗過程：本研究通過構建雙光束偏振復用干涉系統，結合理論分析與實驗測量，系統驗證了連續相位鎖定方案的性能。理論層面解析了基于電光調制器與PID反饋的全周期鎖定機制；實驗上，搭建光學平臺并進行了全周期相位掃描、信噪比及動態響應測試。結果表明，該系統實現了0-2π范圍內的連續穩定鎖定，精度達0.19°，并具備良好的動態性能與脈沖光兼容性，有效驗證了該方案在精密光學測量中的實用價值。

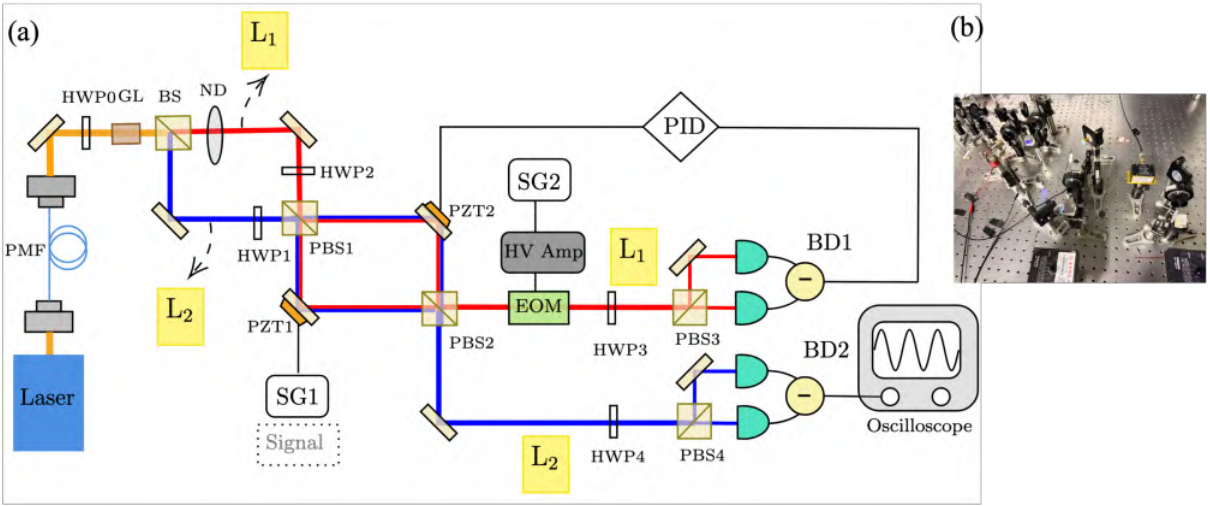

圖1基于雙光束偏振復用的干涉儀連續相位鎖定實驗裝置圖

(a)系統光路圖，(b)系統實物圖

實驗結果：

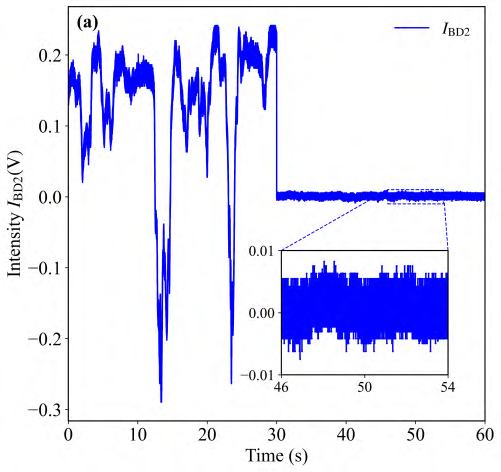

圖2探測端(BD2)輸出干涉信號在相位鎖定前后的強度差變化

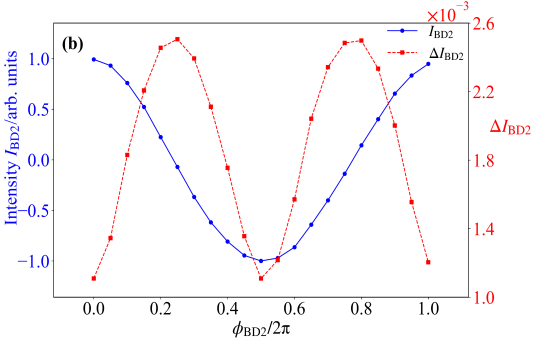

圖3鎖相狀態下探測端(BD2)干涉信號在全周期相位下歸一化的強度均值(實線)及標準差I(lǐng)BD2(虛線)

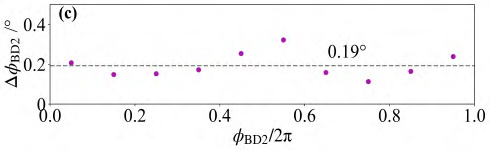

圖4探測端(BD2)在全周期范圍內的相位鎖定精度，其中虛線表示全周期鎖相精度的平均值

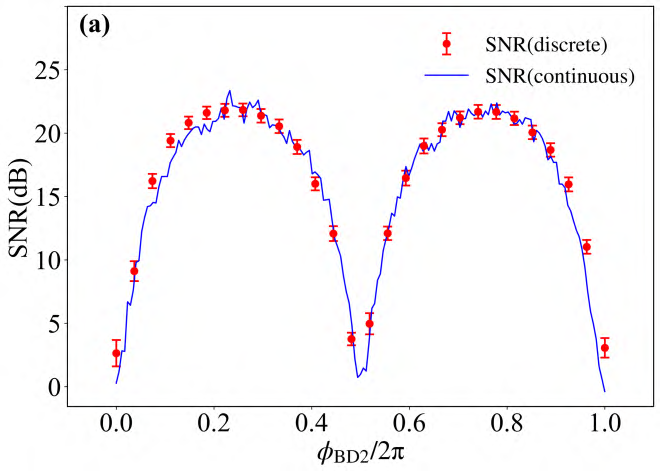

圖5連續掃相下(實線)和離散相位鎖定點(散點)的信噪比

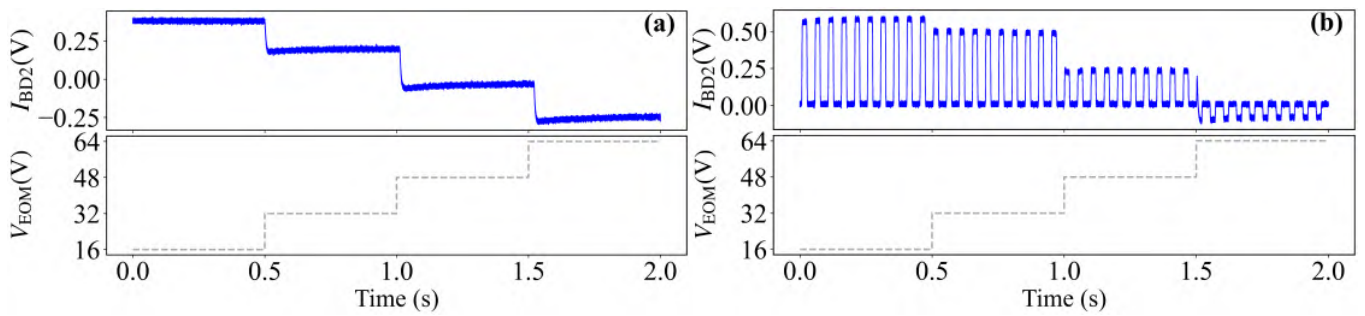

圖6(a)系統在連續光條件下的動態鎖相性能；(b)系統在脈沖光條件下的動態鎖相性能

實線表示探測端(BD2)輸出干涉信號強度差，虛線表示EOM的驅動電壓幅值

電壓放大器推薦：ATA-2088

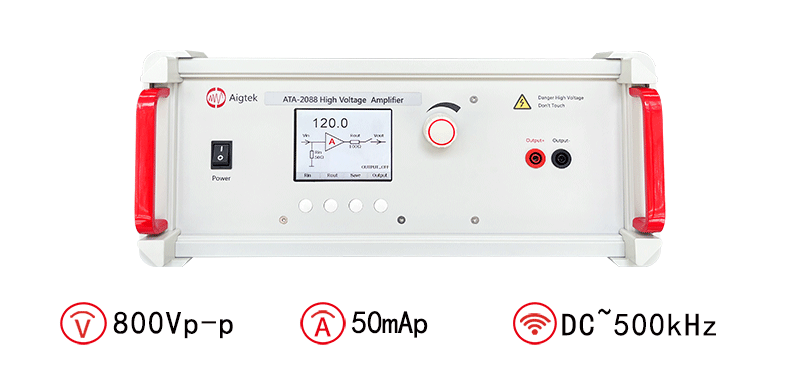

圖：ATA-2088高壓放大器指標參數

本資料由Aigtek安泰電子整理發布，更多案例及產品詳情請持續關注我們。西安安泰電子Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
